比较DriveWorks软件包：DriveWorksXpress、Solo和 Pro版本功能完整对比

DriveWorks自动化软件分为三个版本，全部均可实现 SOLIDWORKS 零件、装配体、工程图自动化驱动。此外，DriveWorks Solo 与 Pro 支持生成配套文件，如封面说明函、报价单。软件基础免费版本为 DriveWorksXpress，进阶付费版本依次是 DriveWorks Solo、DriveWorks Pro。三个版本均搭载强大的自动化能力，版本等级越高，可用自动化功能越丰富。

代理商智诚科技ICT 通过本文将横向对比各版本，简要介绍界面与操作逻辑，帮助用户选择适配自身需求的版本。下文以同一款简易模型为例，依次演示 DriveWorksXpress、Solo、Pro 的功能差异。

DriveWorksXpress

DriveWorksXpress 核心功能

• 采集并复用零件、装配体模型；

• 每个零件 / 装配体文件仅可绑定单张工程图；

• 制作简易用户输入界面；

• 驱动尺寸、特征、自定义属性；

• 通过设计规则修改由母版模型复制生成的衍生文件；

• 缩短新品模型与工程图的生成工时。

DriveWorksXpress 是面向零件、装配、工程图自动化的入门级版本，具备以下能力：

1、创建 Access 数据库格式项目工程（后缀.mdb）。

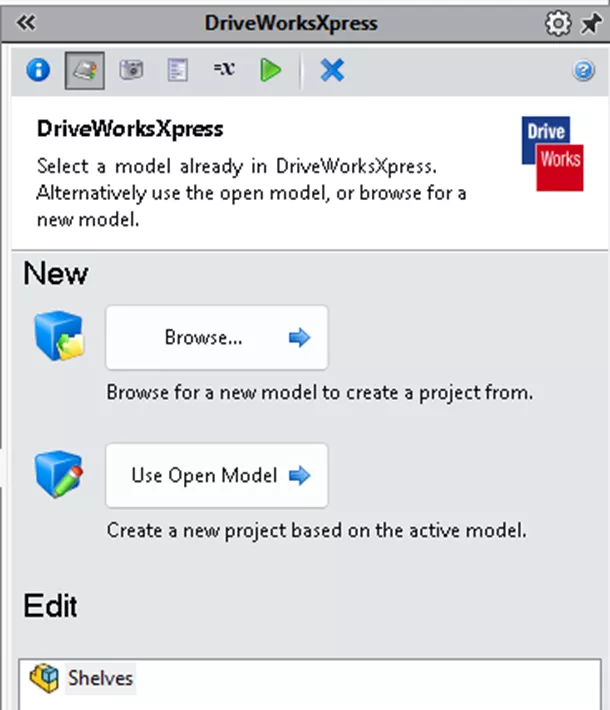

DriveWorksXpress Access 数据库文件界面

2、采集零件、装配体、尺寸、特征、自定义属性、配置，且每个 SOLIDWORKS 装配或零件文件仅能绑定一张配套工程图。下图示例包含 1 套装配体与 4 个零件，每个文件仅可挂载一张工程图。

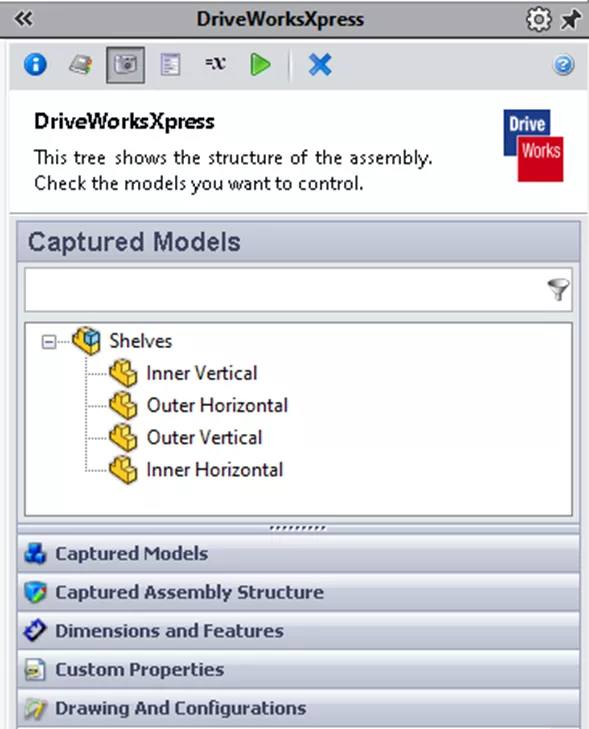

DriveWorksXpress 已采集 SOLIDWORKS 模型示例

3、通过文本框、数值输入框、下拉菜单、微调按钮、复选框搭建简易录入表单。

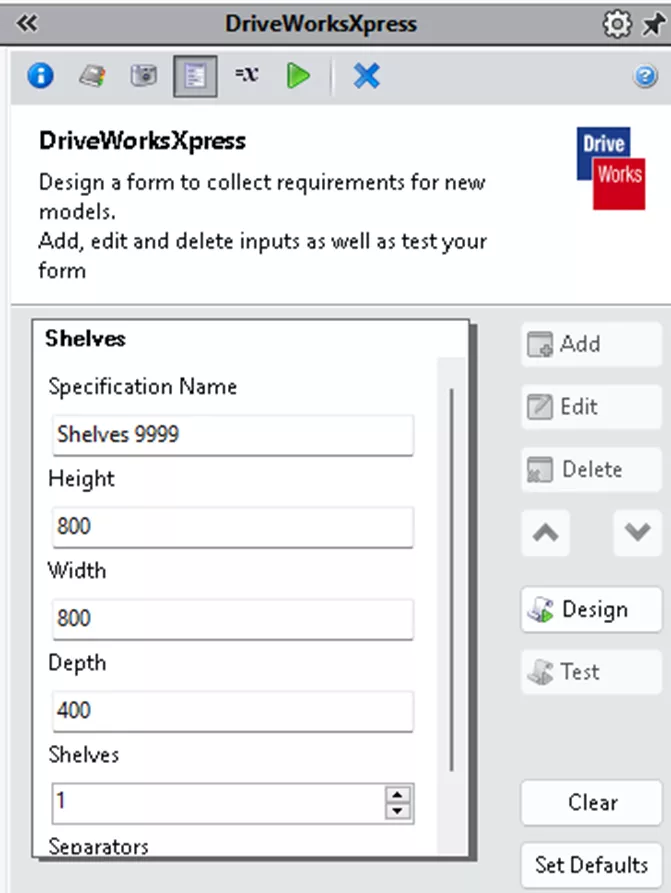

在 DriveWorksXpress 内创建录入表单

4、编写规则控制文件名、模型配置、自定义属性、尺寸与特征。

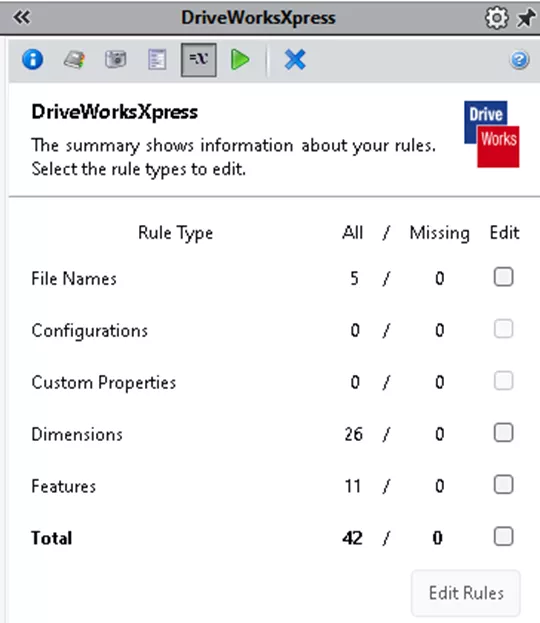

DriveWorksXpress 规则类型一览

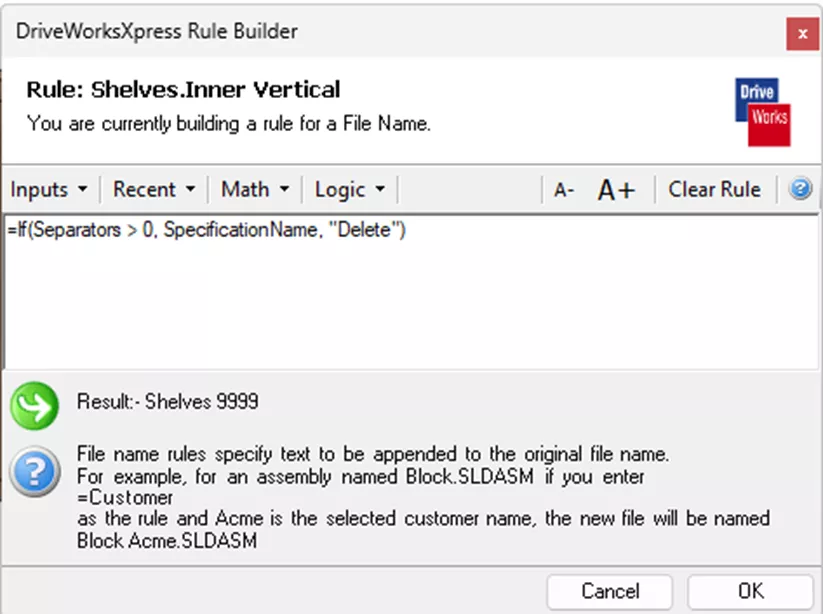

DriveWorksXpress 规则编辑器

5、运行项目，依据规则自动生成唯一命名的全新模型文件。

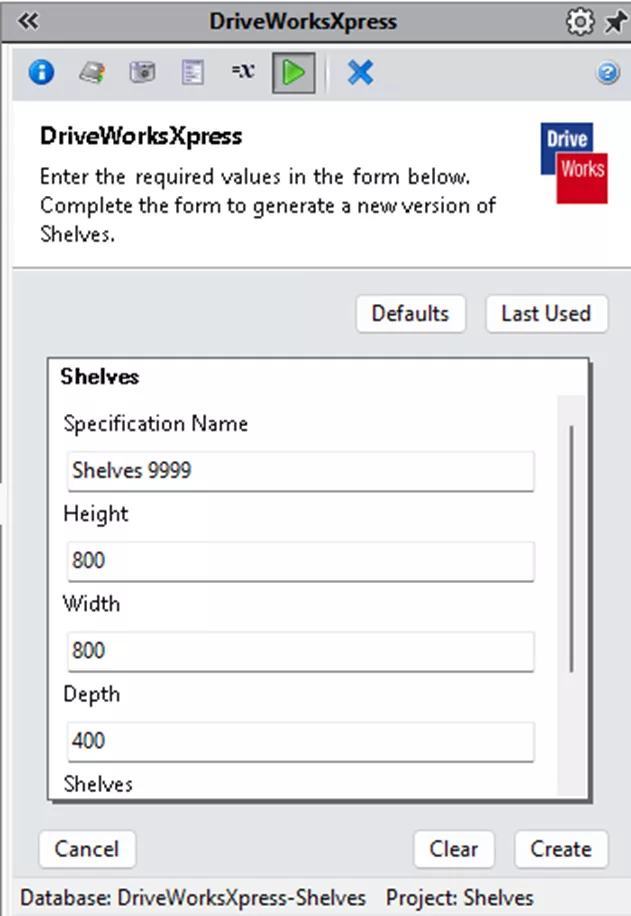

DriveWorksXpress 功能总览

DriveWorksXpress 视频演示界面

选择 DriveWorksXpress 的适用场景

尽管 DriveWorksXpress 为入门产品，但可实现大量自动化管控，核心优势如下：

自动化处理重复工作：自动生成衍生变体设计，批量更新文件名、配置、自定义属性、尺寸与特征，节省人工工时；

降低出错概率：规避人工修改设计产生的人为失误；

提升工作效率：标准化批量修改 “同结构不同规格” 系列模型；

SOLIDWORKS 配套免费工具：所有 SOLIDWORKS 授权均可免费使用，无额外采购费用。

DriveWorksXpress 功能限制

DriveWorksXpress 虽免费易用，但对比付费版 Solo、Pro 存在多项功能局限：

• 无实时预览、无自动批量生成功能，无法自定义生成文件输出路径；

• 用户界面定制能力有限；

• 不支持表格数据、外部数据库对接；

• 无法对接外部第三方业务系统；

• 不包含 Solo、Pro 搭载的高阶自动化功能：

• 运行 SOLIDWORKS 宏程序；

• 实时动态新建特征（切换配置、插入零部件、添加配合等）；

• 自动生成各类报表；

• 仅能输出 SOLIDWORKS 原生文件，无法生成其他配套业务文档；

• 不支持网页端在线配置平台；

• 无团队协同功能，无法共享项目、不支持服务器批量运行项目。

DriveWorks Solo

DriveWorks Solo 在 Xpress 基础上拓展能力，对装配、零件、工程图提供更全面的管控权限，新增业务文档生成功能，用户自定义界面的可定制程度大幅提升。项目编辑独立使用专属项目设计器，操作更直观友好。

DriveWorks Solo 核心功能

包含 DriveWorksXpress 全部功能，并新增以下能力：

• 管控材料、外观纹理、颜色与高阶特征参数；

• 输出多格式文件：STEP、STL、PDF、JPG 等；

• 单个零件 / 装配体可采集、管控多张工程图；

• 独立管控图纸页面、视图、标注与图层；

• 生成 XML 格式业务文档；

• 参数录入时可实时预览模型变更效果；

• 支持多套录入表单，表单控件类型全面升级；

• 内置数据表与表格运算规则；

• 自定义文件生成输出路径。

DriveWorks Solo 为中端自动化版本，具备以下能力：

1、新建空白项目，或直接升级转换 DriveWorksXpress 旧项目。

注意：DriveWorks Solo 不再使用.mdb 数据库，项目文件后缀为.driveprojx。

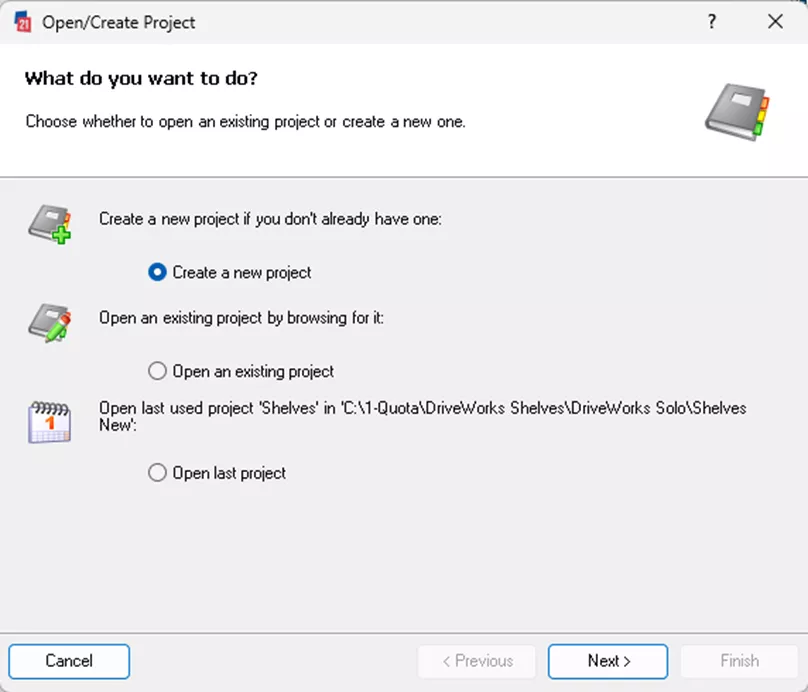

DriveWorks Solo 功能总览

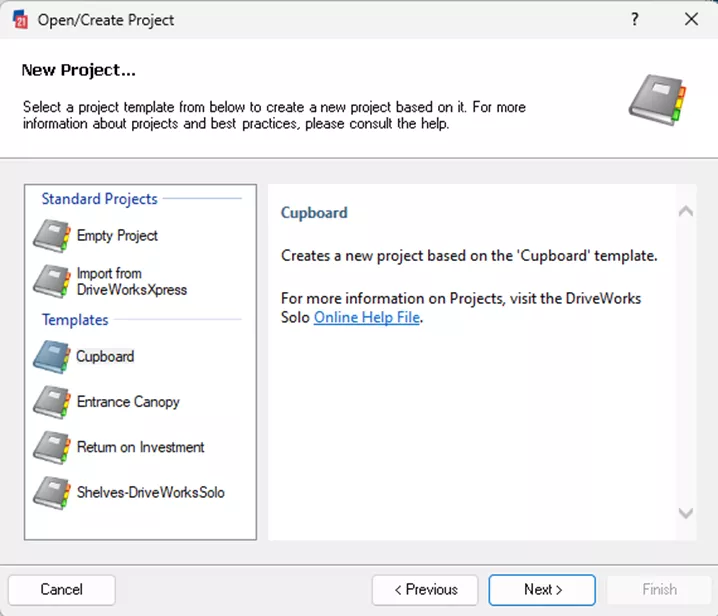

DriveWorks Solo 新建项目界面

2、采集零件、装配体、尺寸、特征、自定义属性、配置、装配实例、替换模型，自定义导出文件格式。

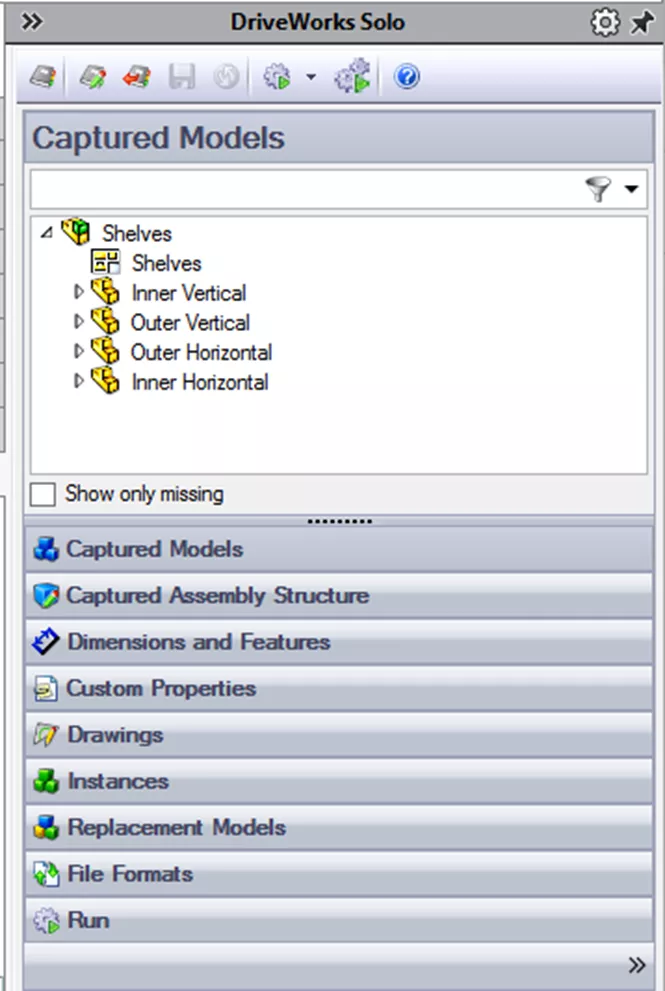

DriveWorks Solo 已采集 SOLIDWORKS 模型界面

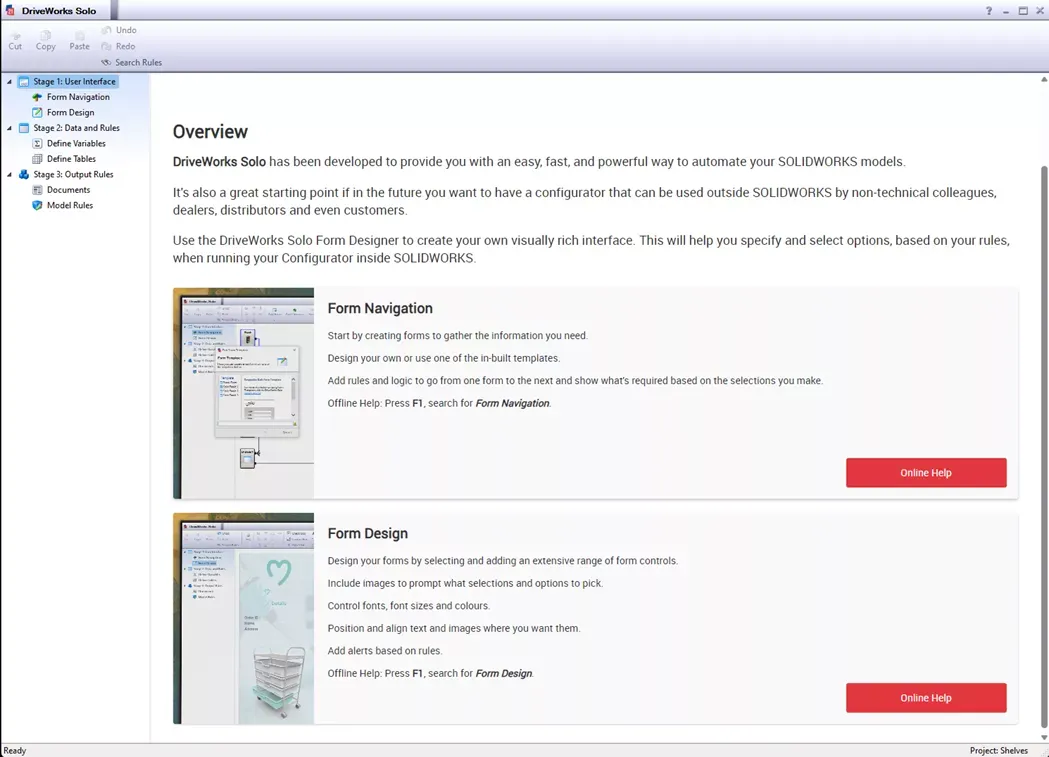

3、独立专属项目设计器完成全部项目配置。

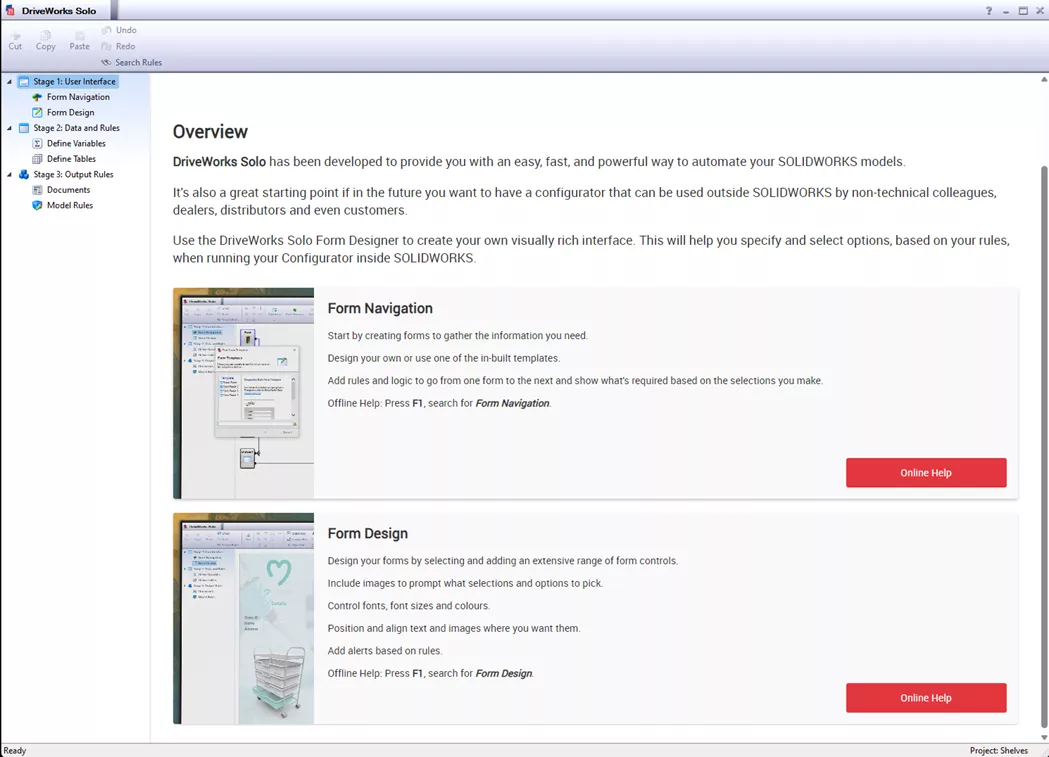

DriveWorks Solo 项目设计器界面

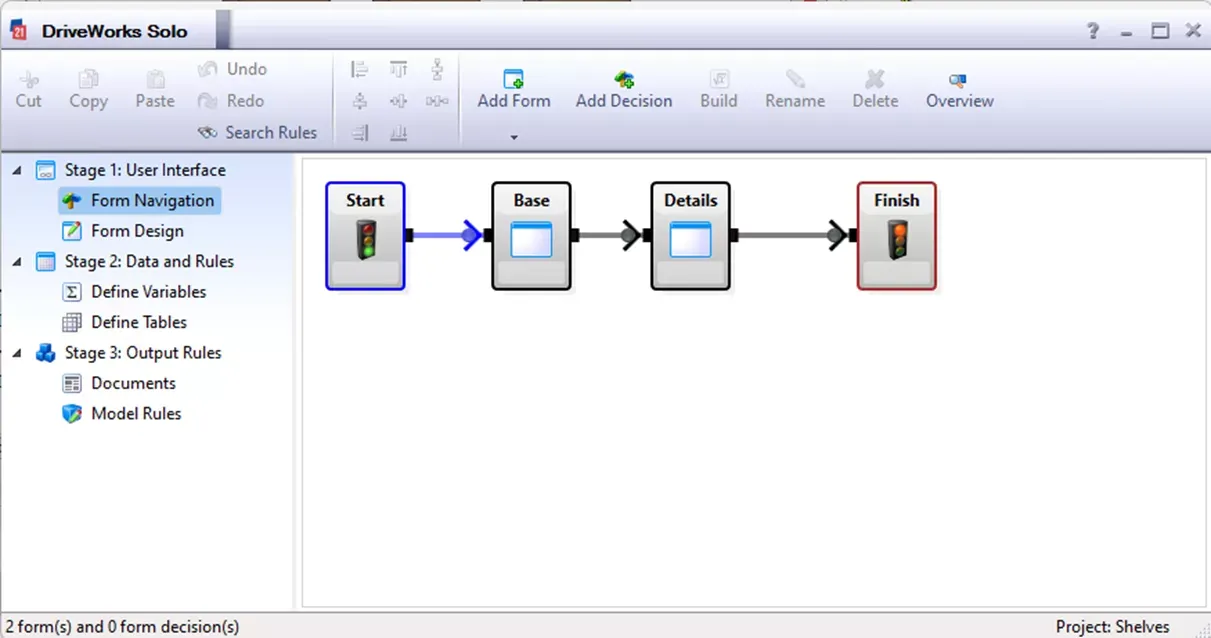

4、表单导航功能，搭建多页面录入表单，通过规则控制表单页面跳转逻辑。

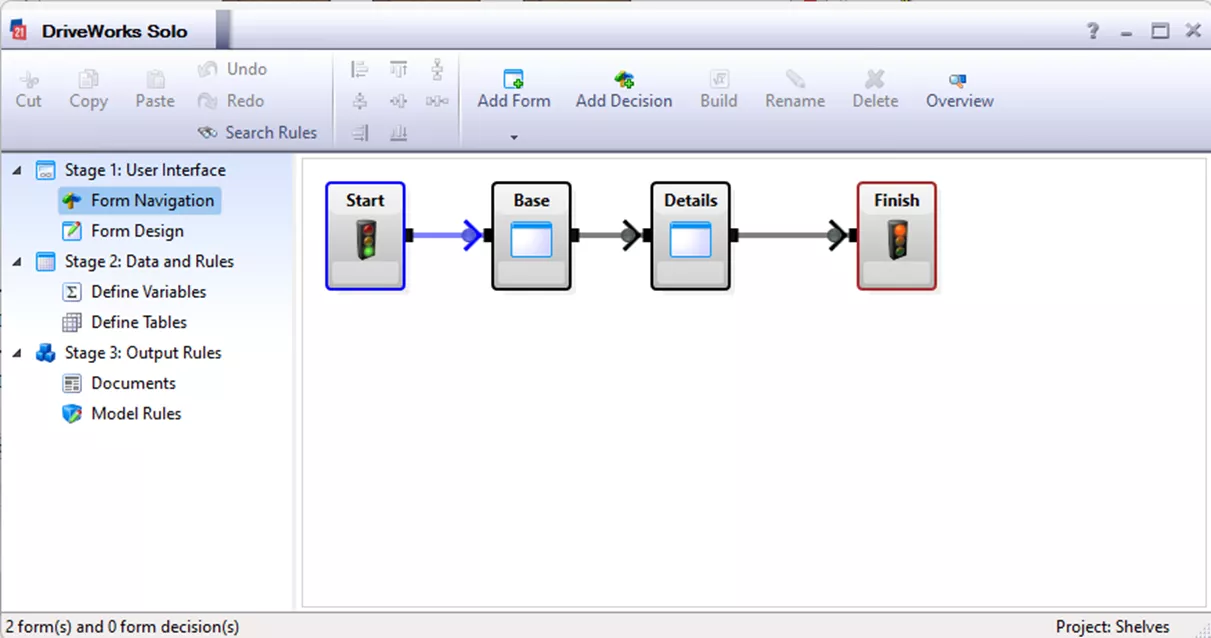

DriveWorks Solo 表单导航界面

5、进阶表单设计，优化操作人员录入界面可读性。

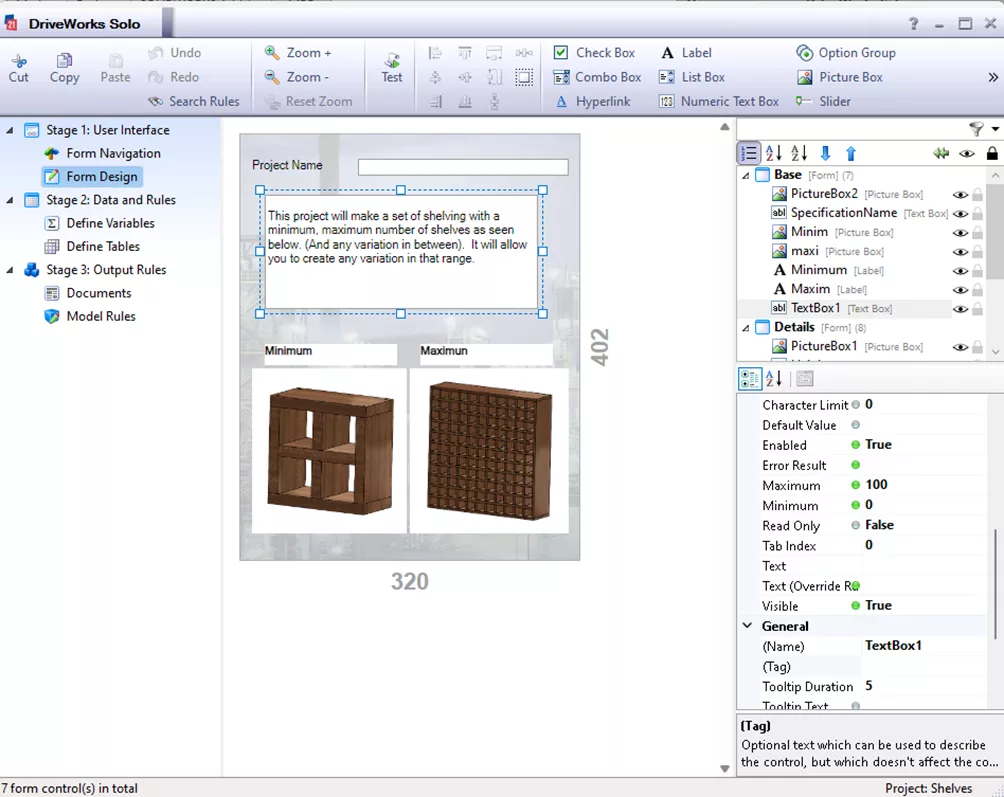

优化操作人员录入界面可读性

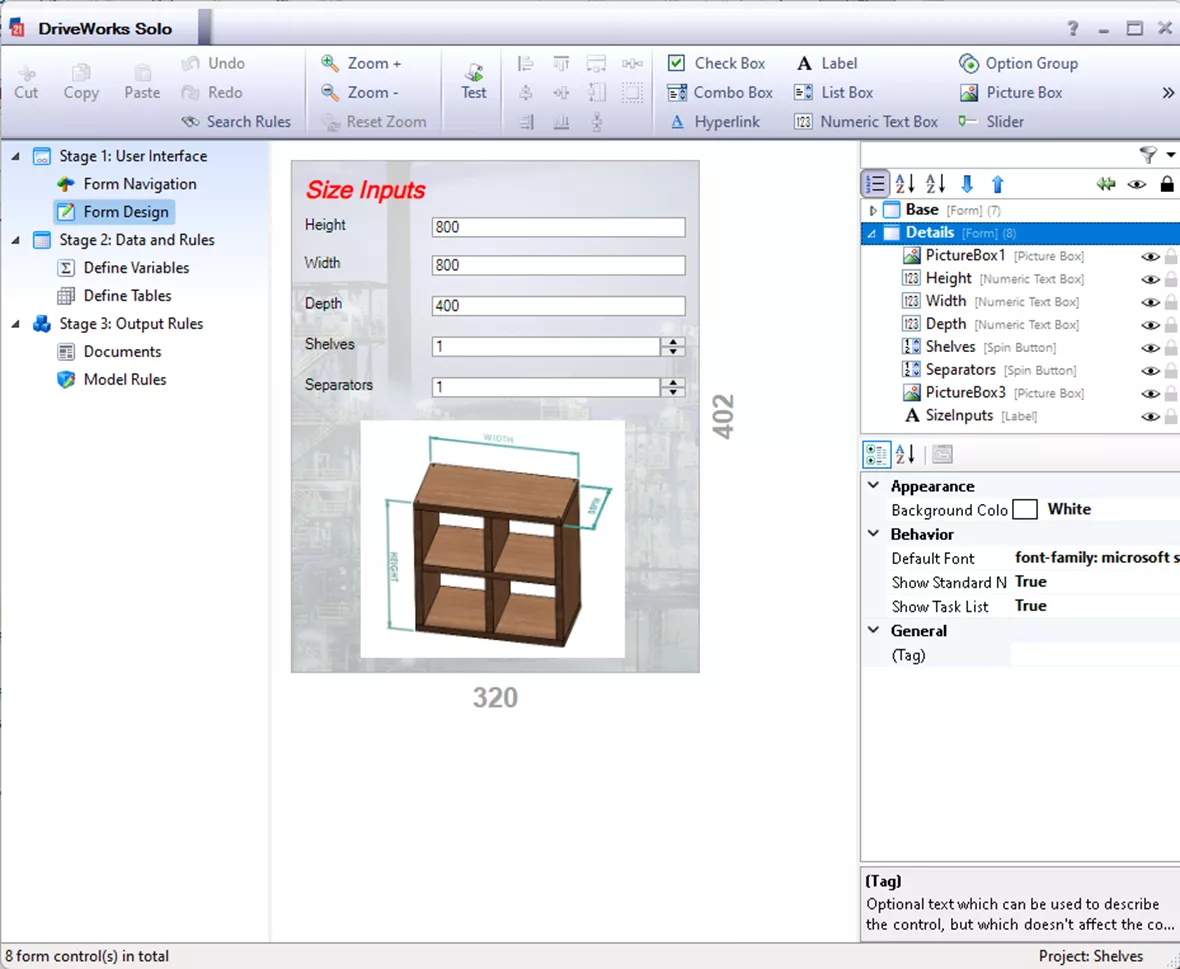

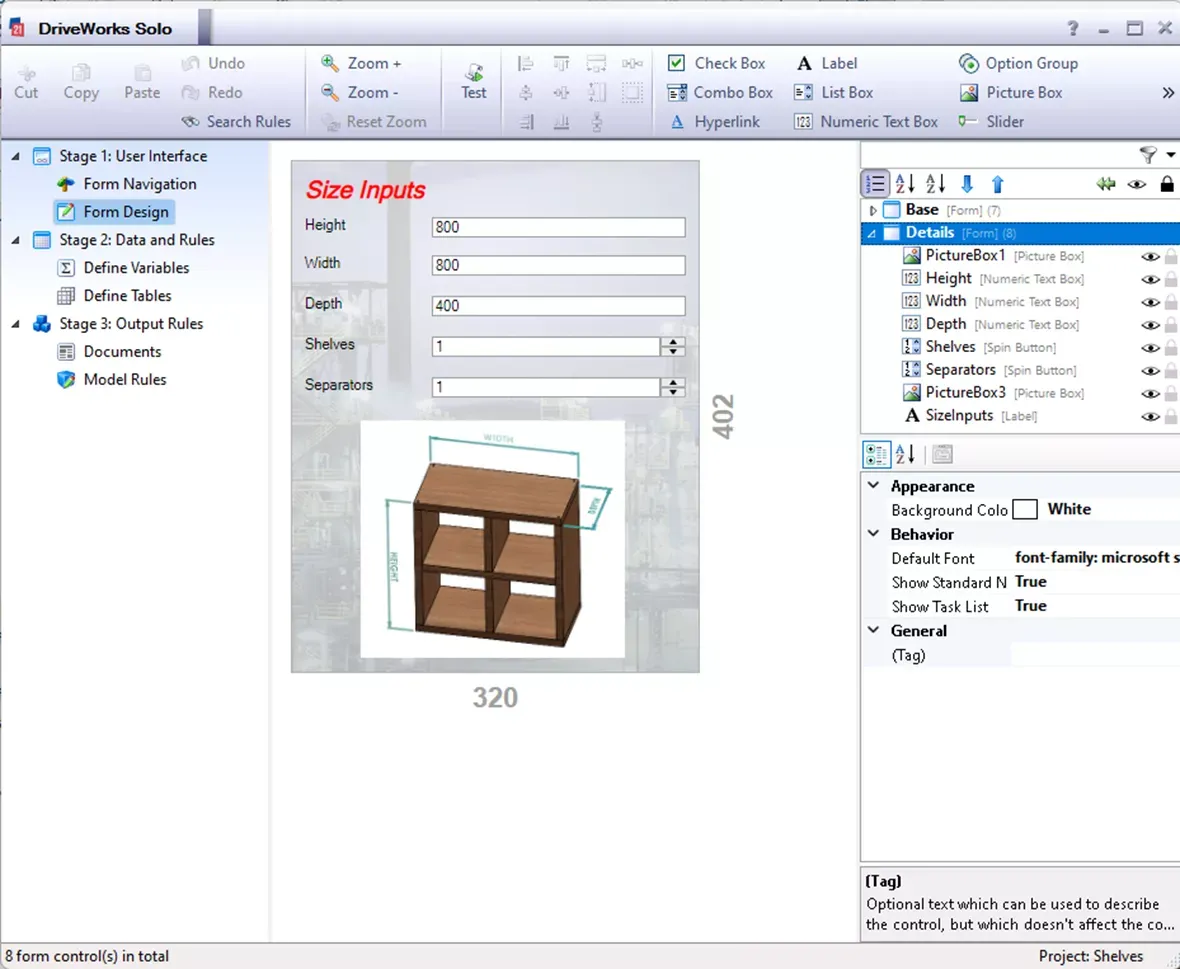

优化操作人员录入界面可读性2

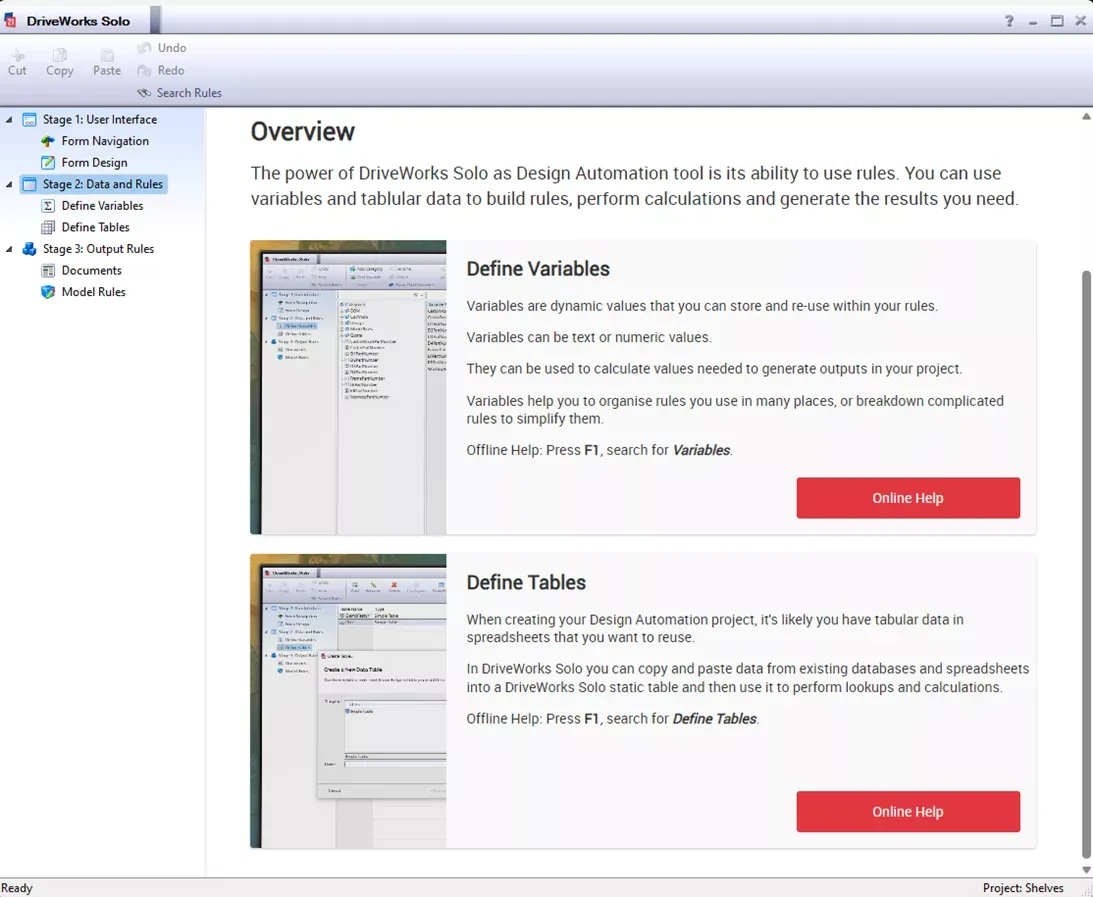

6、定义变量与数据表：变量可将复杂规则简化为单一参数，一处修改全局同步更新，也可拆分超长复杂规则；数据表采用类 Excel 表格格式批量管理参数。

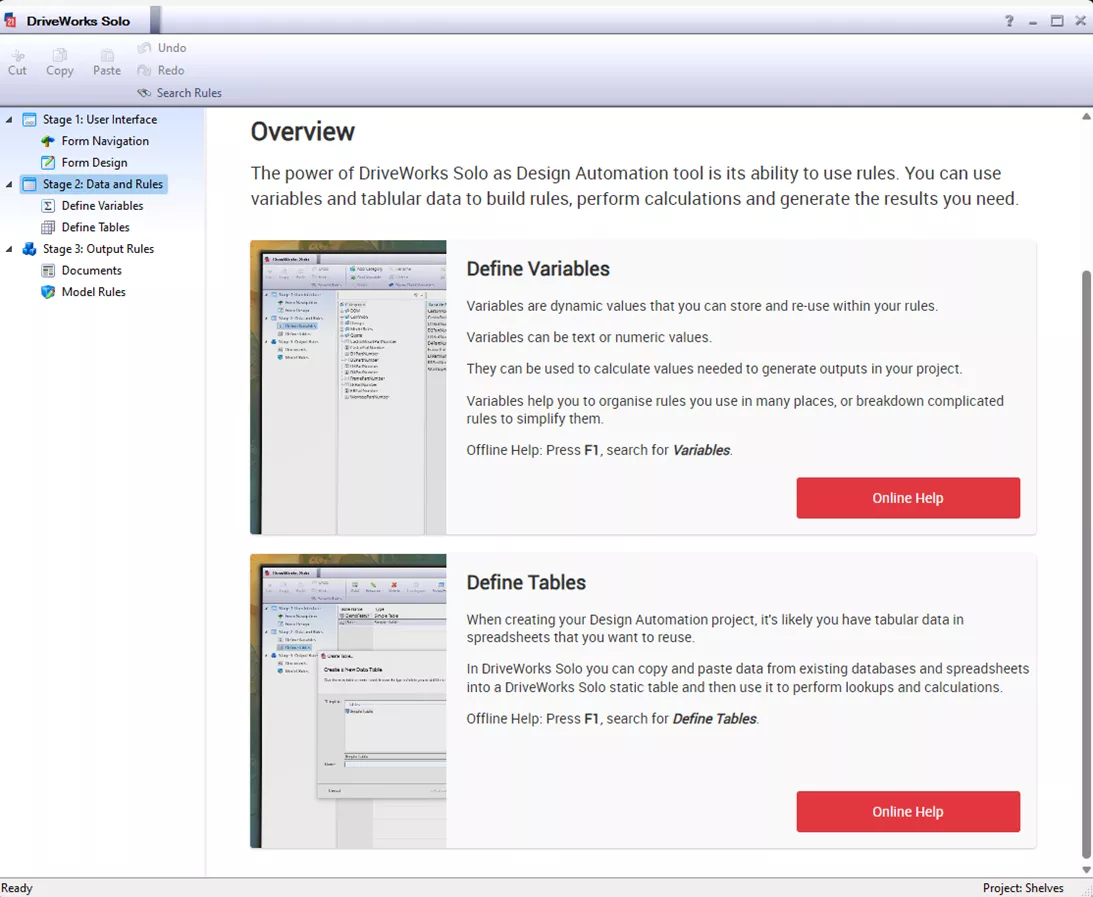

DriveWorks Solo 变量与数据表定义界面

7、运行配置程序时，自主选择需要生成的文档、文件与数据内容。

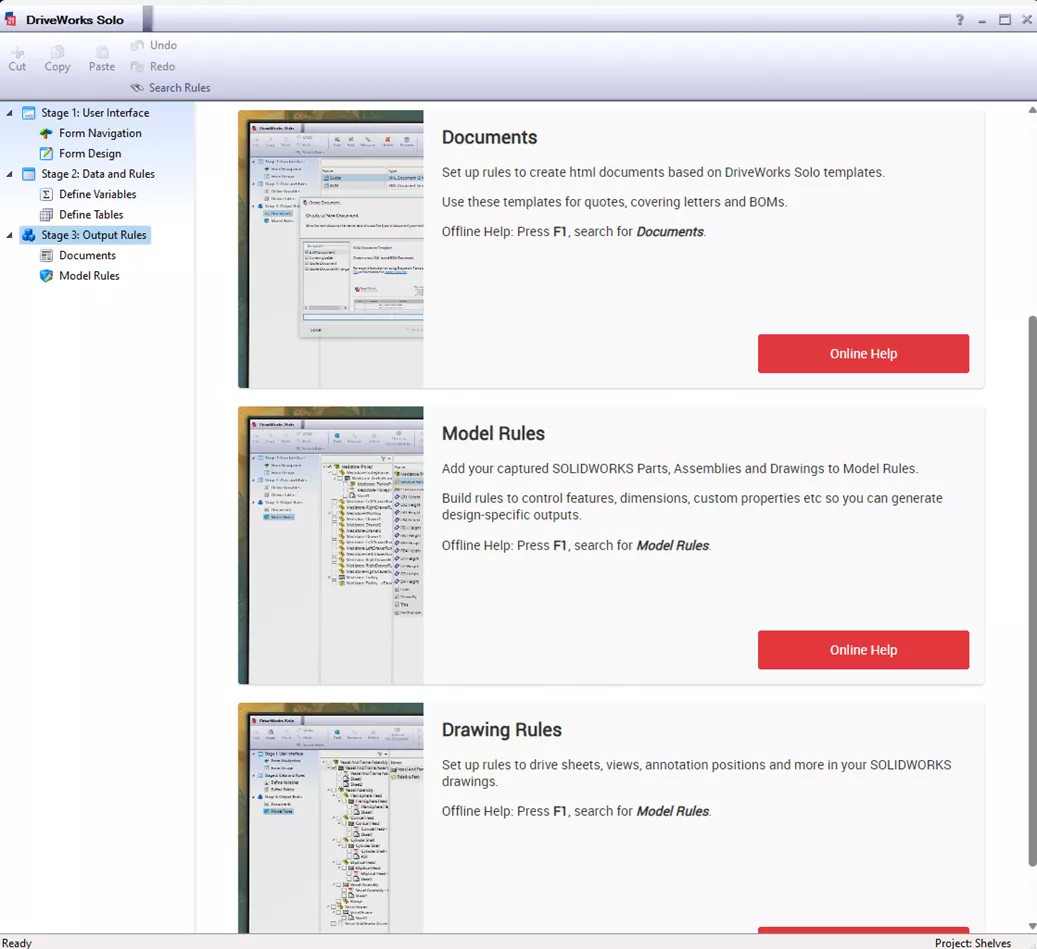

DriveWorks Solo 让你在运行配置器时决定想创建哪些文档、文件和数据

DriveWorks Solo 视频演示界面

选择 DriveWorks Solo 的理由：

在 Xpress 基础上升级自动化能力：

• 管控范围更广：单个零件 / 装配配套多张工程图，独立管控图纸页面与视图；

• 零件装配管控增强：装配内零部件一键替换，单独管控装配实例；

• 优化操作界面：多页面表单承载全套录入参数，界面逻辑清晰；

• 规则运算强大：依托变量与数据表简化复杂规则编写。

DriveWorks Solo 功能限制

Solo 功能虽完善，但复杂项目场景下管控能力仍有缺失，高阶需求需升级 DriveWorks Pro，局限如下：

• 批量输出生成：无无人值守自动批量生成功能（Pro 搭载自动运行模块 Autopilot）；

• 无法实时动态生成全新特征（即时创建设计功能）；

• 不能对接 SOLIDWORKS PDM 完成文件检入；

• 用户界面：缺少高级表单控件，如分组容器、宏按钮、3D 预览窗口、子配置方案列表；

• 团队协同：无项目共享、多人协同编辑功能；

• 文档输出：仅支持生成 XML 文档，不支持 HTML 格式邮件自动发送；

• 在线配置平台：无 Web 服务对接、网页端在线选型部署能力；

• 数据对接：不支持 ODBC、SQL 外部数据库动态数据联动。

DriveWorks Pro

DriveWorks Pro 是全功能顶配自动化套件，企业可依托其搭建自主化设计自动化、配置定价报价一体化（CPQ）完整解决方案，优化设计工程流程、压缩生产成本、提升订单销量。

DriveWorks Pro 核心功能

包含 DriveWorks Solo 全部功能，并新增以下高阶能力：

• Autopilot 自动运行模块，支持无人值守批量生成全套输出文件；

• 高级表单控件：分组容器、宏执行按钮、3D 实时预览、子配置方案列表；

• 完整团队协同体系：项目多人共享、用户与分组权限安全管控；

• 生成任务流程：针对零件、装配、工程图附加自动化工序（如自动缩放工程视图）；

三类文档生成体系：

• 文件输出：导出 Word、文本文档、邮件、Excel 等；

• 数据输出：写入 DriveWorks 内置数据表、ODBC 数据库、SQL Server 数据表；

• 3D 轻量化文件：DriveWorks 专用 3D 文件，可嵌入表单预览控件，轻量化适配浏览器在线展示；

• Web 服务对接、企业线上产品选型平台部署；

• ODBC 外部数据源动态数据读取；

• 对接 SOLIDWORKS PDM，模型、工程图检入与文档全生命周期管理。

DriveWorks Pro 为最高阶自动化版本，工作流与 Solo 存在明显区分：Pro 取消独立项目设计器，替换为 DriveWorks Administrator 管理端。该程序为独立软件模块，可从 SOLIDWORKS 内部或 Windows 应用列表启动，作为所有 DriveWorks 项目的总管控中心。

DriveWorks Pro 核心优势

DriveWorks Administrator 管理端可实现：

• 搭建并运行设计自动化、CPQ 报价、线上 3D 选型平台：编写规则定义用户输入驱动模型变更逻辑，配置全流程自动化输出任务；

• CPQ 报价体系管理：搭建产品配置录入表单自动生成报价单，对接 CRM 等外部业务数据库；

• 本地离线生成文件：无需联网即可输出 CAD 模型、工程图、业务文档；

• 外部系统数据对接：从 ERP、CRM 等系统读取数据导入 DriveWorks 项目；

• 自定义业务文档：自动填充项目数据生成报价单、物料清单、装配工艺指导书。

DriveWorks Pro 基础工作流程

Pro 端在 SOLIDWORKS 与 DriveWorks Administrator 之间交替操作。SOLIDWORKS 内采集模型信息的操作逻辑不变，但整体业务流程大幅升级，完整流程如下：

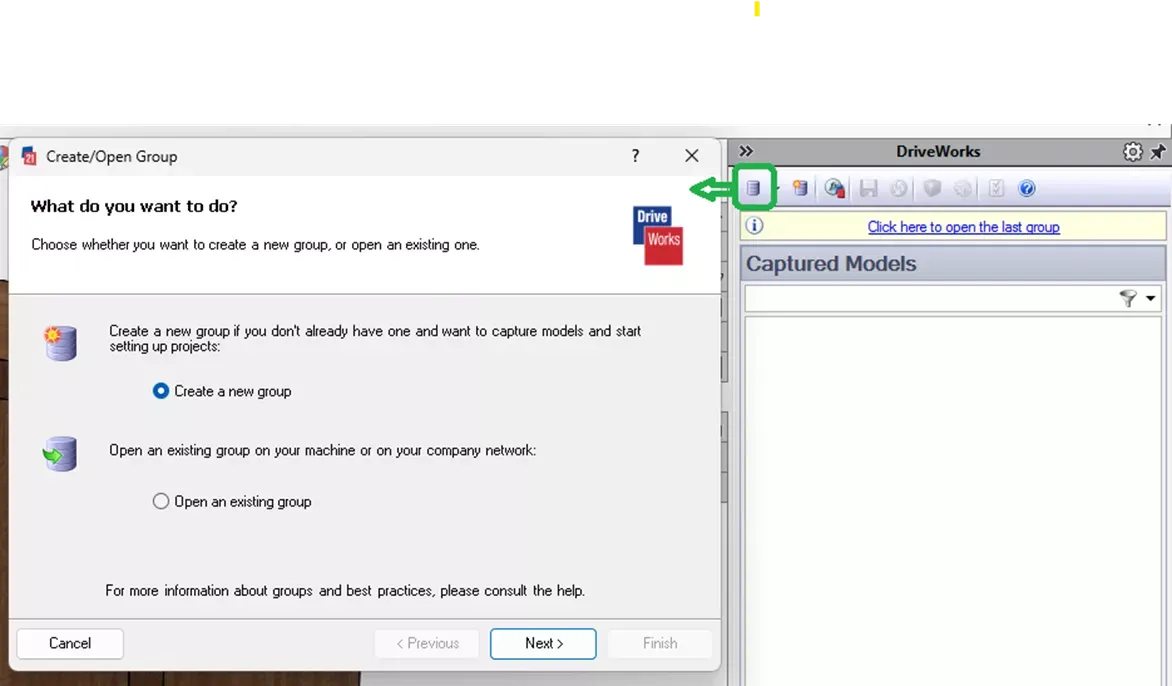

1、在 SOLIDWORKS 内创建分组工程（项目在 DriveWorks Administrator 中新建）；

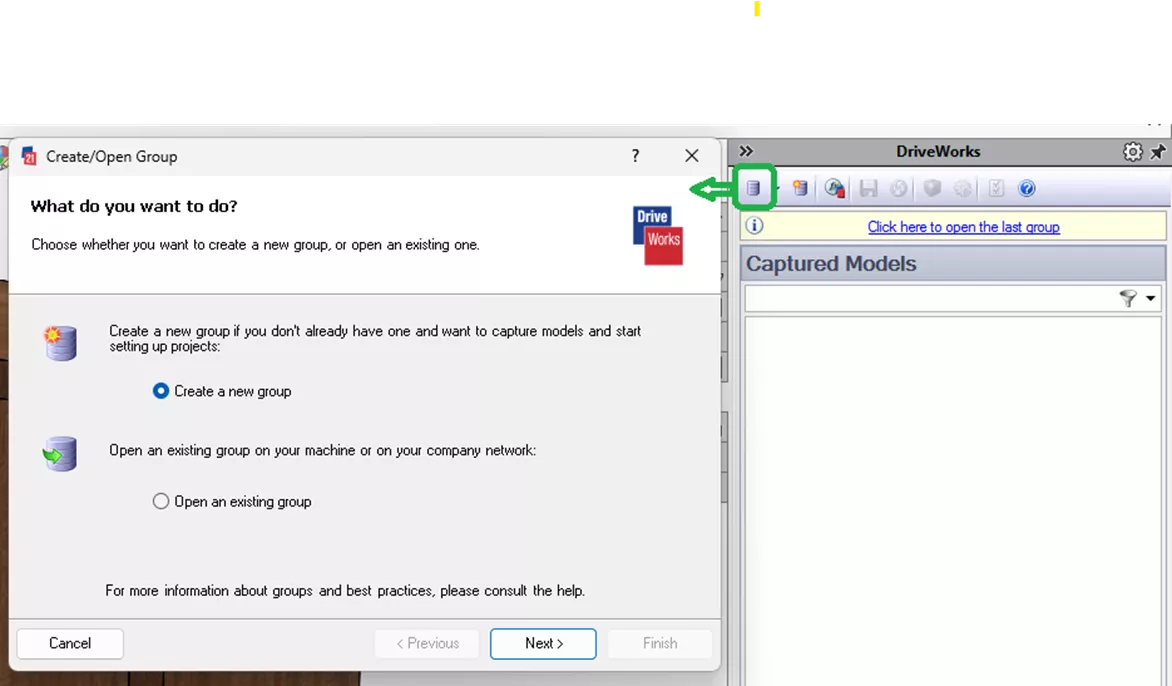

DriveWorks Pro 基础工作流界面

2、与 Solo 一致，采集零件、装配、尺寸、特征、自定义属性、配置、装配实例、替换模型，自定义导出文件格式；

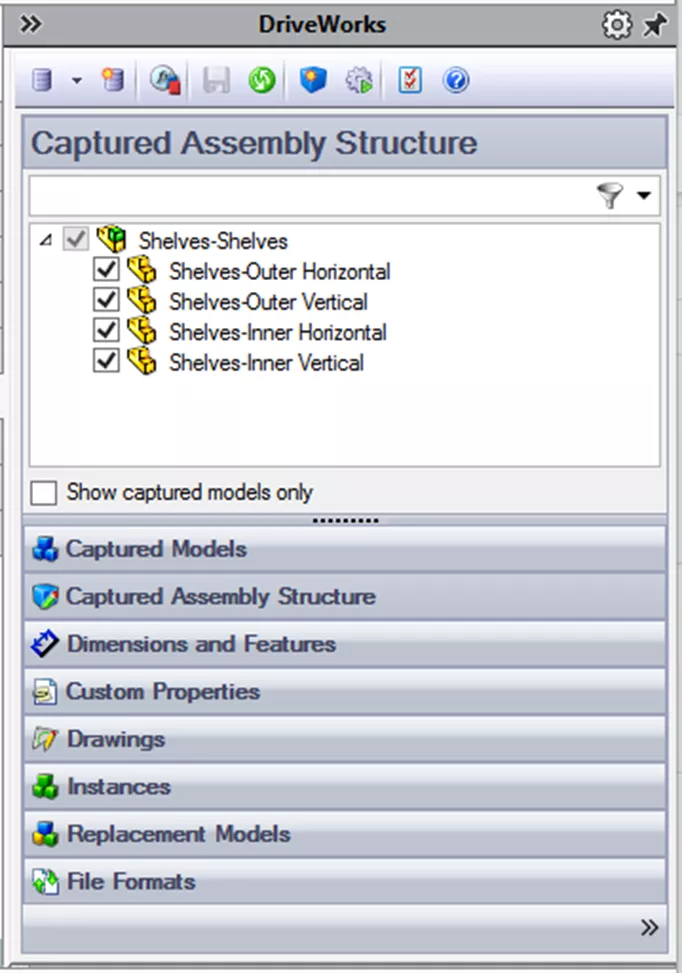

DriveWorks Pro 已采集装配结构界面

3、启动 DriveWorks Administrator 管理端；

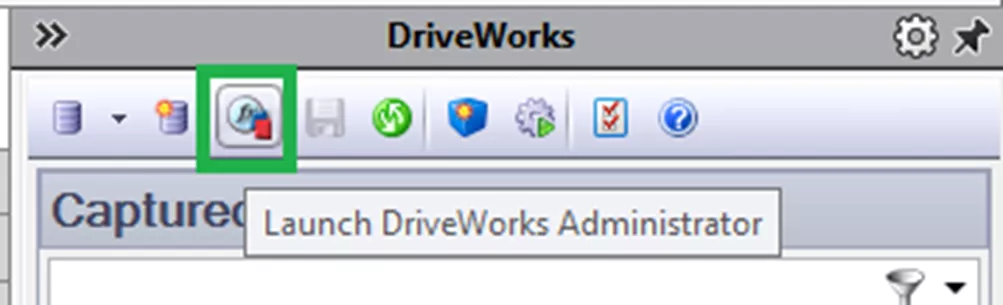

启动 DriveWorks Administrator 界面

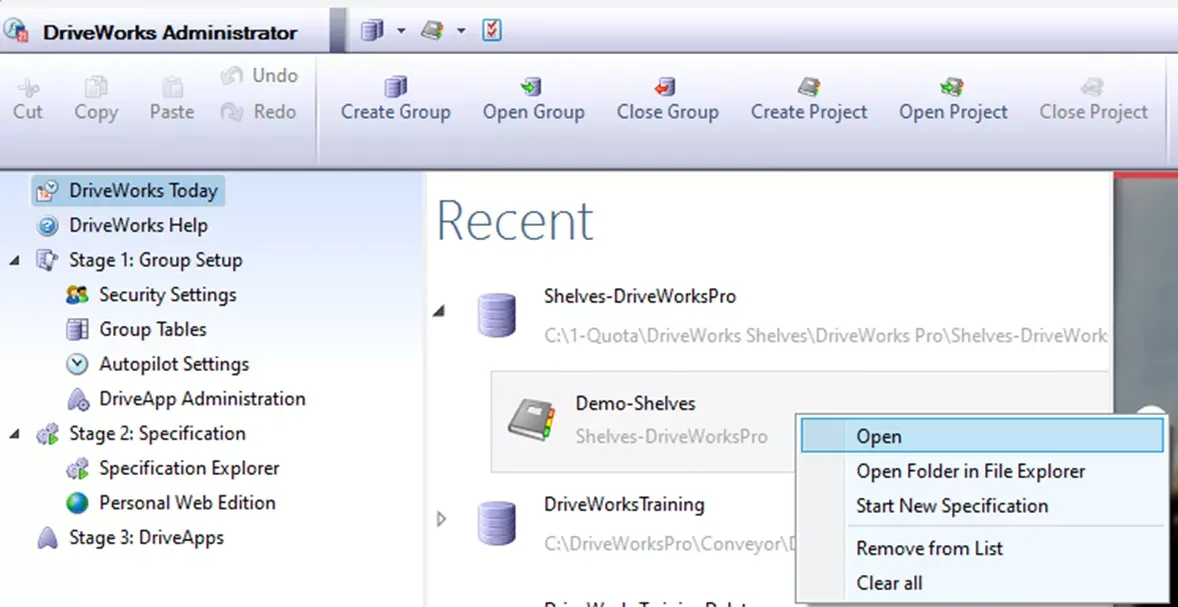

4、新建并打开项目（DriveWorks Pro 项目图标）；项目统一存储在分组工程内，规则、表单、文件生成逻辑全部归档于此；单个分组可容纳多套独立项目，一套分组管控多条业务线；

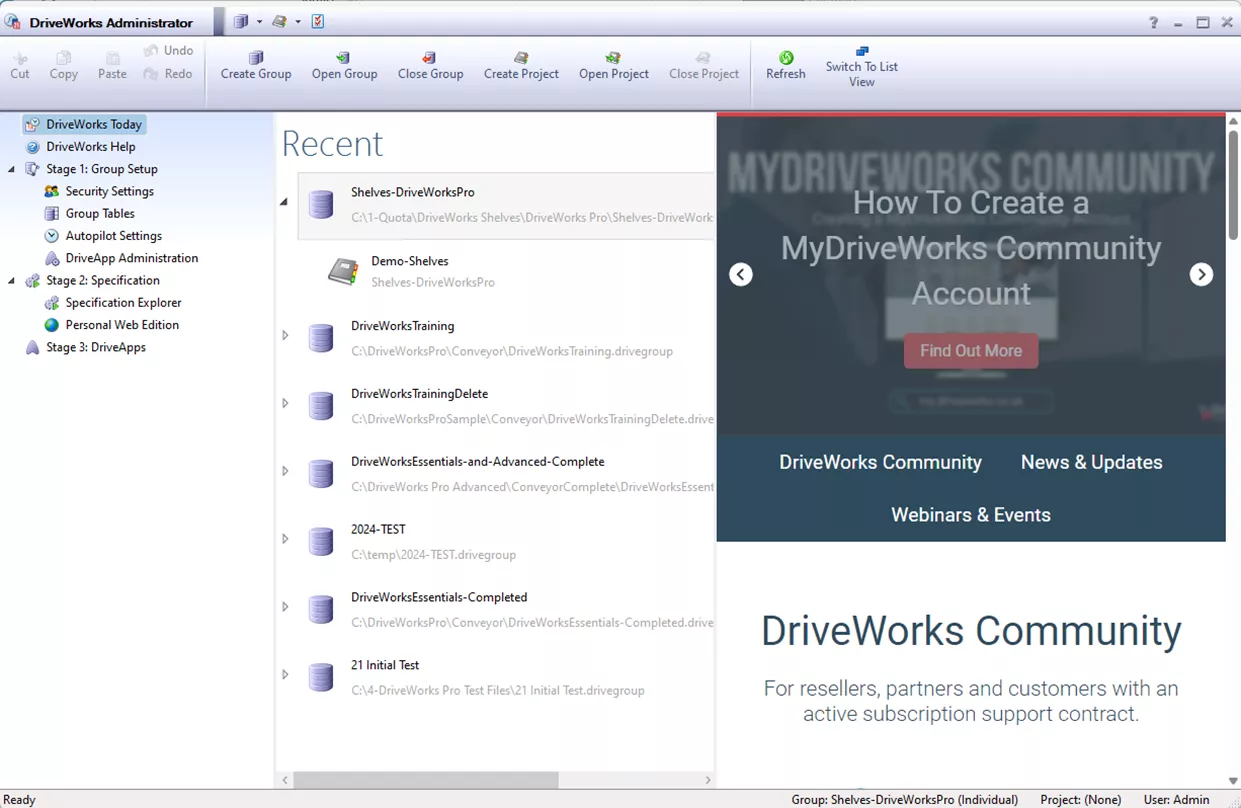

DriveWorks Pro Administrator 主界面

后续分阶段完成整套自动化配置，下图可见 Solo 未包含的全新功能阶段，原有阶段也新增大量拓展能力：

阶段 1：分组设置，管控分组全局属性（如账号权限安全）；

阶段 5：配置方案管控，编写规则定义生成文件存储路径、查看权限，精细化管控操作人员访问范围与操作时机；

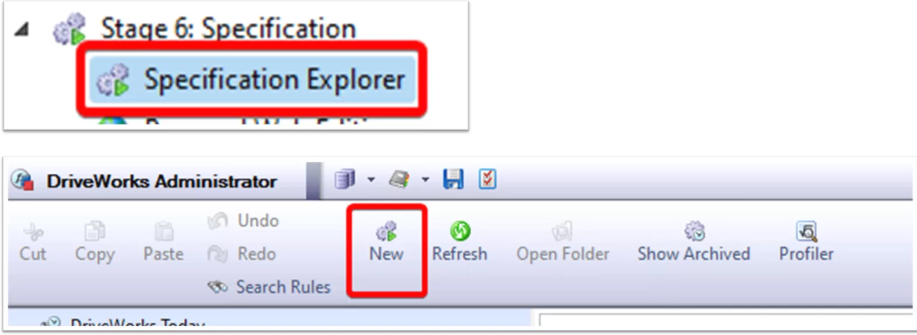

阶段 6：配置方案执行，运行产品配置流程，自动生成定制文档、数据、文件；运算完成后返回 SOLIDWORKS 生成最终模型；

阶段 7：拓展应用模块，预装工具为当前分组提供开箱即用拓展功能。

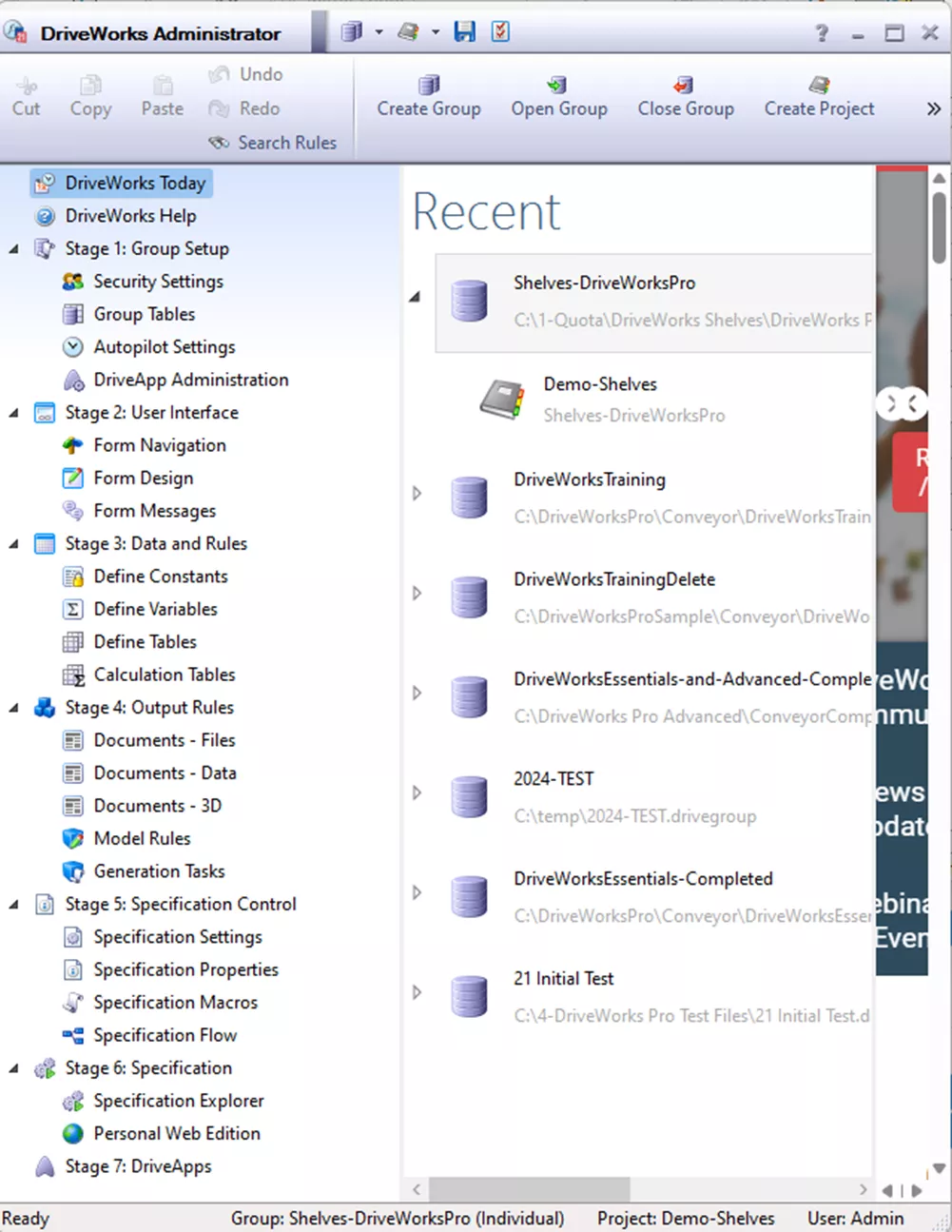

DriveWorks Pro Administrator 功能阶段界面

DriveWorks Pro 配套多款独立拓展模块，支撑复杂产品管理：

DriveWorks 3D 浏览器：多格式三维轻量化模型预览；

DriveWorks Administrator：分组与项目创建、全局管理；

DriveWorks Autopilot：无人值守自动运行项目、批量生成全套文档；

DriveWorks 授权管理器（Solo、Pro 通用）：软件授权管控，Pro 支持浮动网络授权；

DriveWorks User 用户端：仅允许运行项目，无编辑修改权限；

DriveWorks 数据管理工具：

项目备份与归档；

管控采集模型信息、母版文件存储路径；

查看所有历史配置方案生成记录；

查看 / 修改成品文件发布状态。

DriveWorks Pro 视频演示界面

选择 DriveWorks Pro 的理由

Pro 补足 Solo 全部功能短板，两大核心优势如下：

完整数据库支撑：Solo 采用平面文件存储数据，Pro 搭载完整 SQL 数据库，支持复杂数据管理、运算、报表统计；面对海量产品变体时，Solo 运算卡顿，Pro 可流畅稳定运行；

高阶自动化体系：Autopilot 无人值守自动模块，实现 Solo 无法完成的批量流程自动化，精简重复性工作，实现近乎零人工干预的自动化产线。

如何选择适配自身的 DriveWorks 版本

最终选型取决于企业自动化业务目标：

DriveWorksXpress：适合仅需简易界面驱动尺寸、特征、自定义属性、切换模型配置的场景，工程图生成后通常仍需少量人工调整；

DriveWorks Solo：适配基础系列变体自动化、物料清单等文档生成需求；多页面表单大幅优化录入体验，自定义文件输出路径，强化工程图管控，大幅减少出图后人工修改工作量；

DriveWorks Pro：面向复杂项目场景，具备完善数据管理与高阶自动化能力，表单控件种类丰富，支持外部数据库联动、宏程序、实时生成新特征；Autopilot 自动批量运行、多人协同共享分组工程；线上客户选型平台可对外交付客户自主配置产品。

无论选择哪个版本，均可收获以下核心价值：

缩短交付周期：自动化流程压缩产品上市前置工时；

提升设计精度：消除设计、工程环节人为失误；

降低综合成本：自动化替代人工、规避错单返工损耗。
