SOLIDWORKS 2026ECAD-MCAD 协作功能解析

SOLIDWORKS 2026我们改进了父子数据跟踪功能、新增能够在 ECAD 实施前评审和撤销 MCAD 更改的功能，并改进了 SOLIDWORKS 重启后的效果，确保工作流程顺畅， 以加强 ECAD-MCAD 协作， 从而提高设计准确性、最大程度减少返工并提高工作效率。

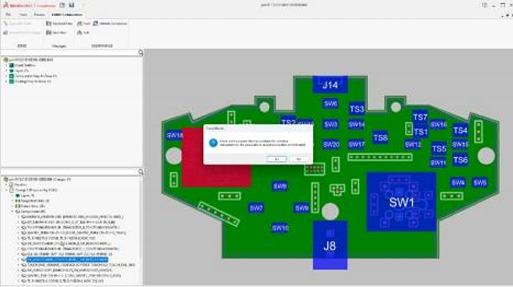

1、IDX 3.0 现已支持覆盖前次推送的变更

为了使 CircuitWorks 和 SOLIDWORKS Design 保持同步，现在能够 在 CircuitWorks 中撤销基于 IDX 的最后一次 MCAD 更改并恢复到旧版本。当 MCAD 提出更改时，如果 ECAD 尚未处理此任务，您可以 在 EDMD 协作部分撤销此更改。这会使 SOLIDWORKS Design 和 CircuitWorks 恢复到上次同步的状态，从而改善协作，并减少错误和返工。

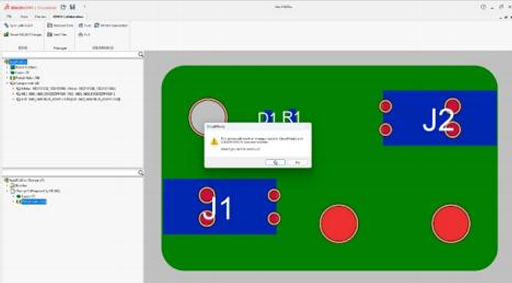

2、IDX3.0 中的父子关系支持

使用 IDX 文件进行 ECAD-MCAD 协作时，现在维护父子关系变得更加轻松。与 IDX 3.0 文件交互时， CircuitWorks 现在支持组件与其他板上元素（如禁布区、允许布线区、镀通孔和非镀通孔）之间的父子关联。您可以接受或拒绝来自 ECAD 或 MCAD 对这些项目的更改，从而能够通过单一操作同步这两个项目。如果在顶层接受或拒绝更改，则可以在需要时在底层同步这些更改，反之亦然。 在 MCAD 中修改父组件时，导出到 CircuitWorks 时会自动更新所有相关的子项目。
