如何使用环境归档工具备份SOLIDWORKS Electrical原理图数据

仅依靠传统的 SQL 快照，不足以完成关键工程数据的可靠备份。SOLIDWORKS Electrical 用户可通过环境归档工具实现工程与环境数据的自动化备份，为重要数据创建稳定可靠的备份文件。

该工具会生成TEWZIP 格式归档文件，文件包含工程、符号、制造商零件及其他核心数据，提供无需人工干预的可靠方式，保护整套电气设计环境数据安全。

什么是 SOLIDWORKS 环境归档工具？

环境归档工具是 SOLIDWORKS Electrical 附带的独立应用程序，支持用户保存与恢复当前工作环境。工具在 SOLIDWORKS Electrical 内提供专用配置界面，还可设置定时任务，在任意便捷时段执行备份与文件归档操作。

应多久备份一次 SOLIDWORKS Electrical 工程？

我们通常建议每周对 SOLIDWORKS Electrical 环境执行1-2 次常规备份，并将定时任务设置在非工作时段运行，以实现最高效率。与仅能捕获部分数据的 SQL 快照不同，环境归档工具可确保 SOLIDWORKS Electrical 工程数据完整备份。

该功能最早于 SOLIDWORKS Electrical 2021 版本推出，在最新版本中，可通过 Windows 任务计划程序实现全自动化归档流程。

如何保存与备份 SOLIDWORKS Electrical 工程

本文将分步指导你使用环境归档工具，完成 SOLIDWORKS Electrical 工程的保存与备份：

1、找到环境归档工具

2、熟悉环境归档工具界面

3、设置定时自动备份

重要注意事项

使用 SOLIDWORKS Electrical 环境归档工具前，需注意以下关键事项：

• 管理员权限：必须以管理员权限，或使用具备管理员权限的账户运行归档工具。

• 许可授权：运行归档工具的计算机需具备有效的 SOLIDWORKS Electrical 许可。

• 服务器运行：可在服务器上运行归档工具，但该服务器必须同时安装 SOLIDWORKS Electrical 客户端。

如何找到 SOLIDWORKS 环境归档工具

手动启动该应用程序，可通过以下两种方式找到工具：

1、在 Windows 开始菜单中搜索EwEnvironmentArchiver.exe

2、直接定位至文件默认路径

默认文件路径

C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS Electrical\bin\EwEnvironmentArchiver\EwEnvironmentArchiver.exe

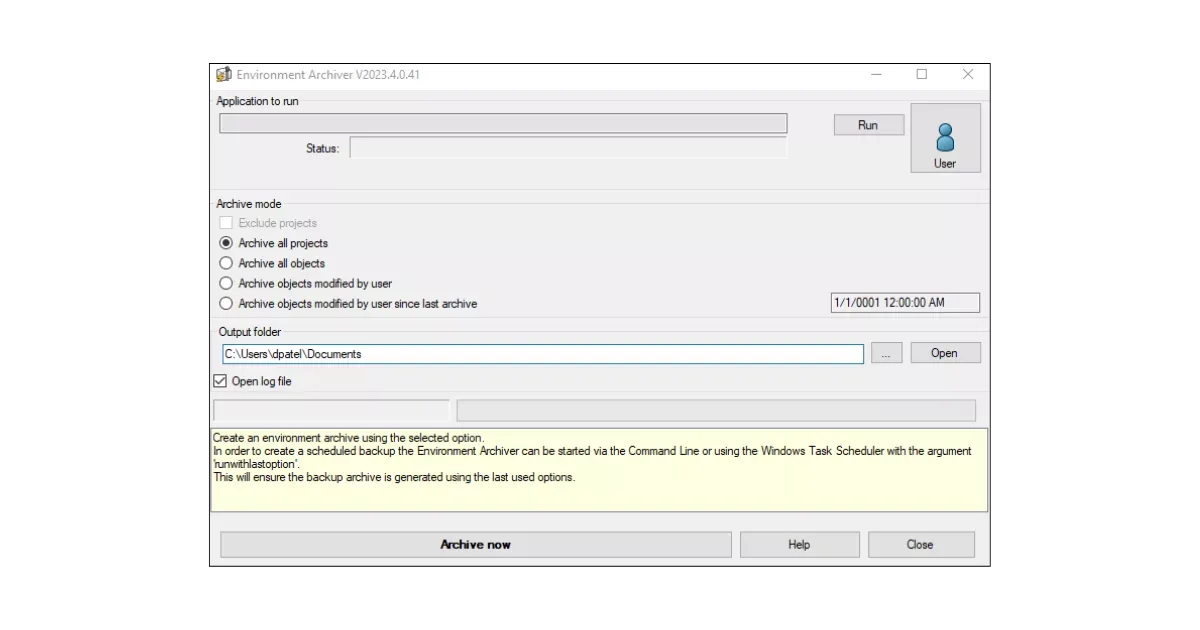

环境归档工具界面详解

启动工具后，可通过界面按需配置归档参数。以下为界面核心区域详解：

用户：后台运行的身份凭证

运行：启动应用程序执行归档

归档模式：选择需归档的项目与对象

归档所有项目

归档所有对象

归档用户修改的对象

归档自上次归档后修改的对象

输出文件夹：定义 TEWZIP 归档文件的存储位置

打开日志文件：查看归档完成后的详细记录

立即归档：即刻执行备份操作

关于归档文件存储，建议先在工作站或服务器上直接运行归档工具，再将归档文件转移至安全备份位置（如 SOLIDWORKS PDM 文件库、网络附加存储 NAS、物理存储介质或云存储）。

需要考虑升级硬件吗？通过我们智诚科技ICT合作的惠普硬件系列，为你找到最适合你的CAD工作站。

如何在 SOLIDWORKS Electrical 中设置定时自动备份

自 SOLIDWORKS Electrical 2024 SP1 版本起，可通过任务计划程序，搭配runwithlastoption（使用上次配置运行） 命令行参数，实现归档工具无人值守定时运行。以下为自动备份配置步骤：

步骤 1：执行首次手动归档

先点击立即归档，保存你的偏好配置，这些配置将被任务计划程序重复调用。

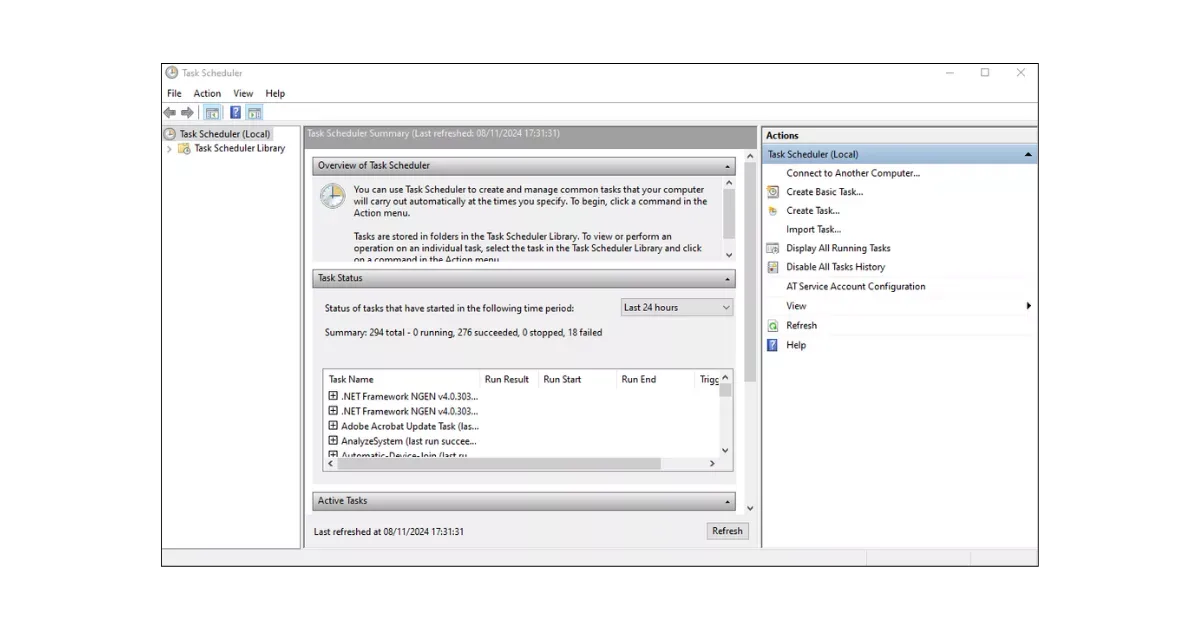

步骤 2：打开任务计划程序

搜索 Windows 任务计划程序（注意：非 SOLIDWORKS 任务计划程序）并打开应用。

默认路径：C:\Windows\System32\taskschd.msc

步骤 3：创建新任务

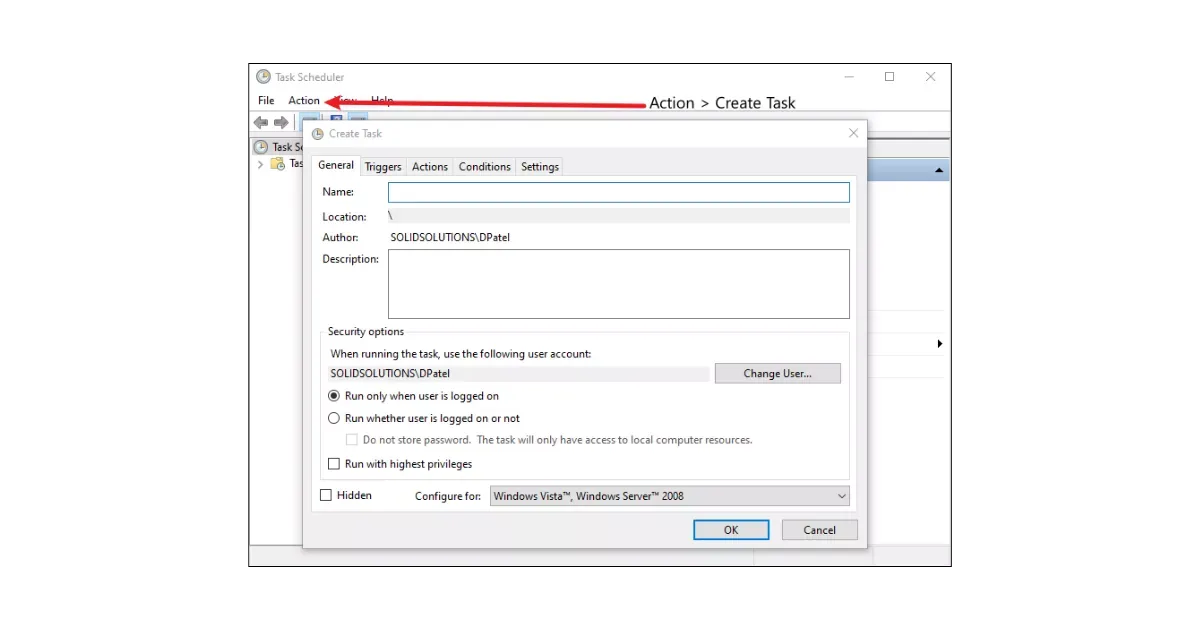

在 “操作” 菜单中选择创建任务，为任务设置描述性名称。

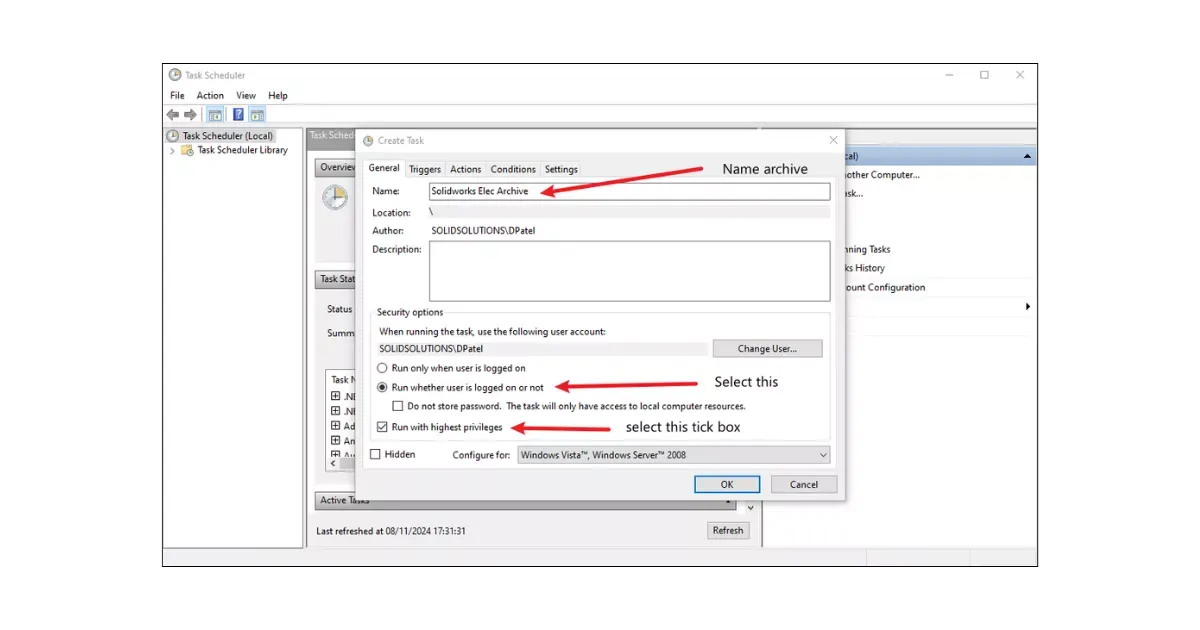

选择不管用户是否登录都要运行，并勾选使用最高权限运行。

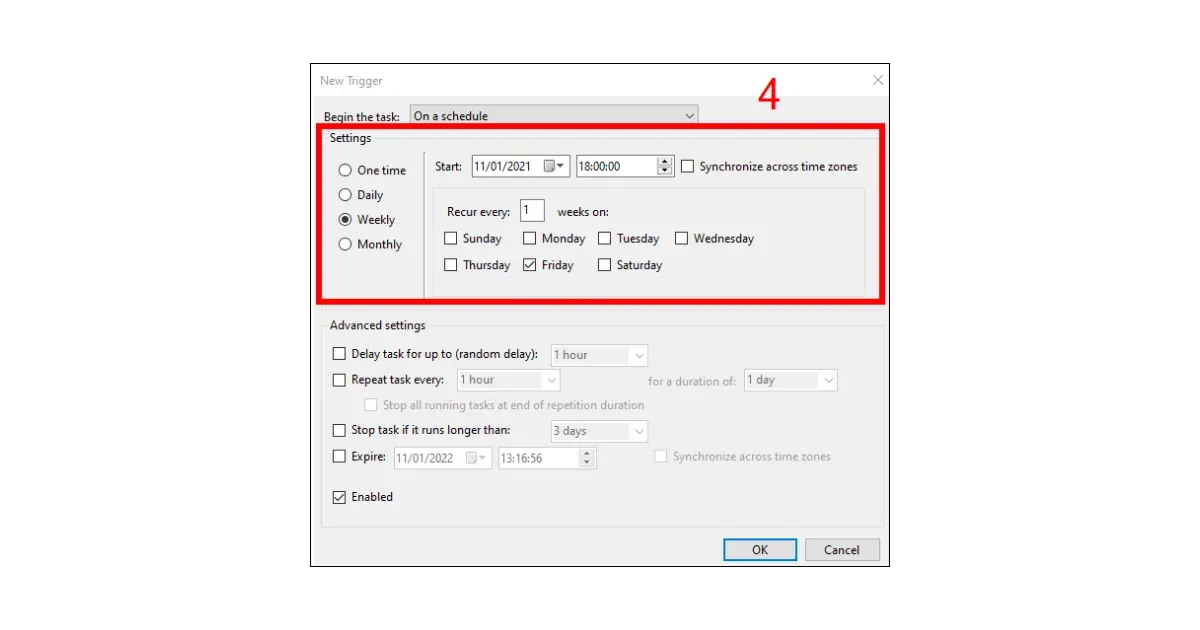

步骤 4：设置触发器

需告知任务计划程序触发归档流程的条件，所有自动化定时任务均需基于时间的触发器。

点击新建添加触发器，例如设置为每周五晚间执行。

按需调整高级选项：

任务运行超时时停止任务

每周重复执行任务

跨时区同步

步骤 5：添加操作

在 “操作” 选项卡中，设置要运行的程序。

浏览至归档工具的文件路径：

C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS Electrical\bin\EwEnvironmentArchiver\EwEnvironmentArchiver.exe

添加参数：runwithlastoption

步骤 6：配置条件与设置

在 “条件” 选项卡中，可配置电源设置，对依靠电池运行的笔记本电脑尤为重要，可延长运行时间、降低功耗。

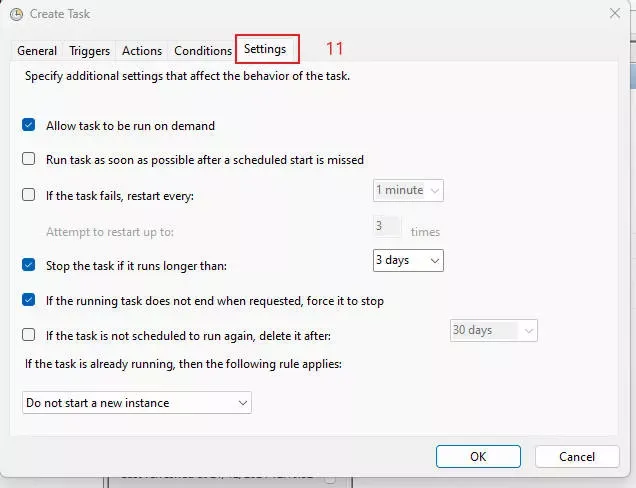

在 “设置” 选项卡中，可启用任务重试功能，配置故障恢复选项。

点击确定确认任务，任务将在下次定时时间触发执行。

核心技巧：将备份任务设置为每周非工作时段执行，此时无用户在 SOLIDWORKS Electrical 中进行操作，避免冲突。

SOLIDWORKS 环境归档工具故障排除

通常情况下，SOLIDWORKS Electrical 用户使用环境归档工具均可获得良好体验。

若创建备份时需要协助，或遇到任何问题，可充分利用你的 SOLIDWORKS 订阅服务获取支持。

你的 IT 团队也可协助处理 Windows 任务计划程序权限问题，确保所有文件与文件夹具备合适的运行条件。

环境归档工具为 SOLIDWORKS Electrical 数据提供了简单且稳健的备份解决方案。

通过设置定期自动备份，可让你安心保障数据安全、符合数据留存政策要求，并在系统故障时将业务中断降至最低。
