在 SOLIDWORKS Electrical工程中添加 PLC图纸配置

工程师使用 SOLIDWORKS Electrical 开展电气设计时，自动化项目通常需要用到可编程逻辑控制器（PLC）。智诚科技ICT通过本文将讲解如何在电气工程内添加 PLC 图纸配置。

PLC 图纸基础操作

首先打开 PLC 配置管理器并载入目标工程。进入【电气工程】选项卡，点击【配置】下拉菜单，选择【PLC 图纸】……

SOLIDWORKS Electrical PLC 图纸选项示意图

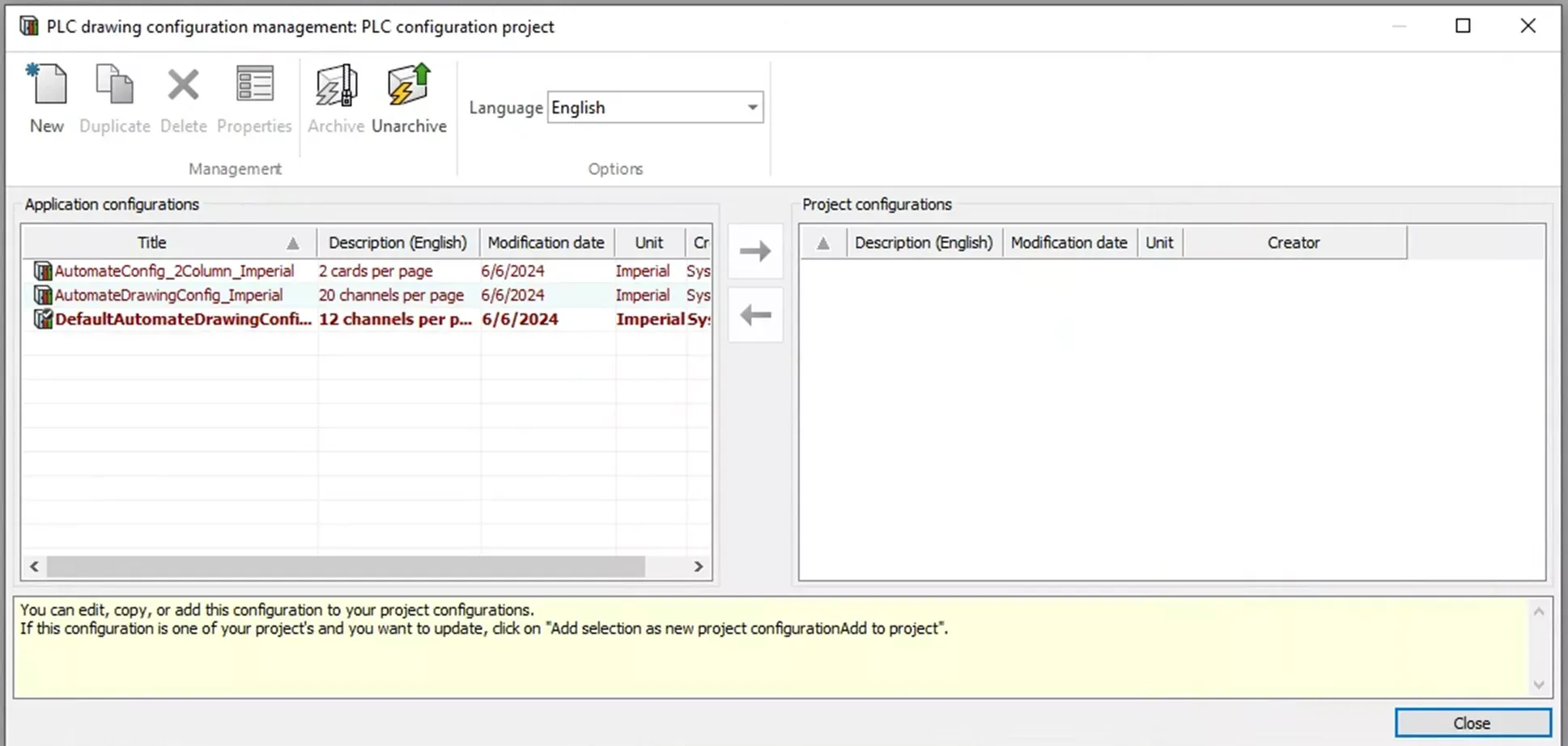

系统将弹出 PLC 图纸配置管理器窗口，窗口内提供多项配置功能。

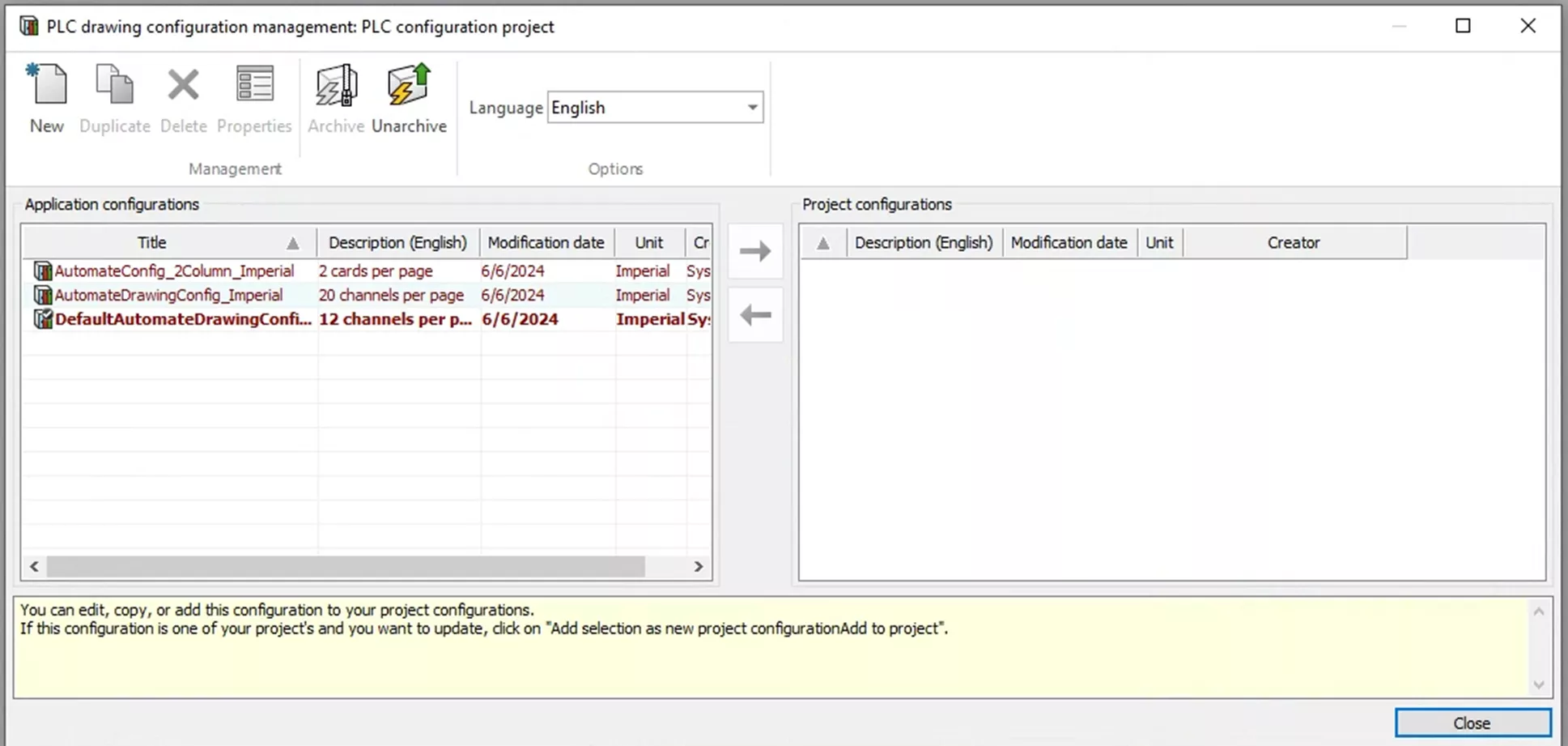

SOLIDWORKS Electrical PLC 图纸管理器界面

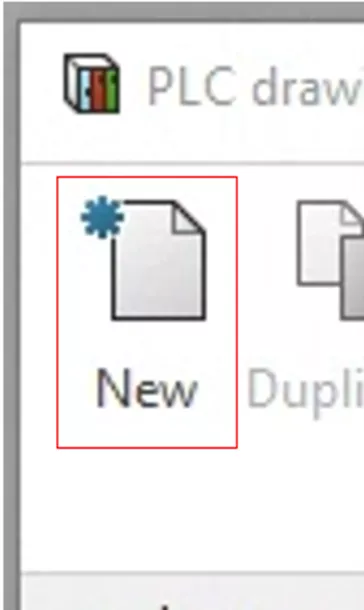

你可以通过两种方式向工程配置中添加应用配置。第一种方式为【新建】，从零手动创建应用配置。

在 SOLIDWORKS Electrical 中新建应用配置示意图

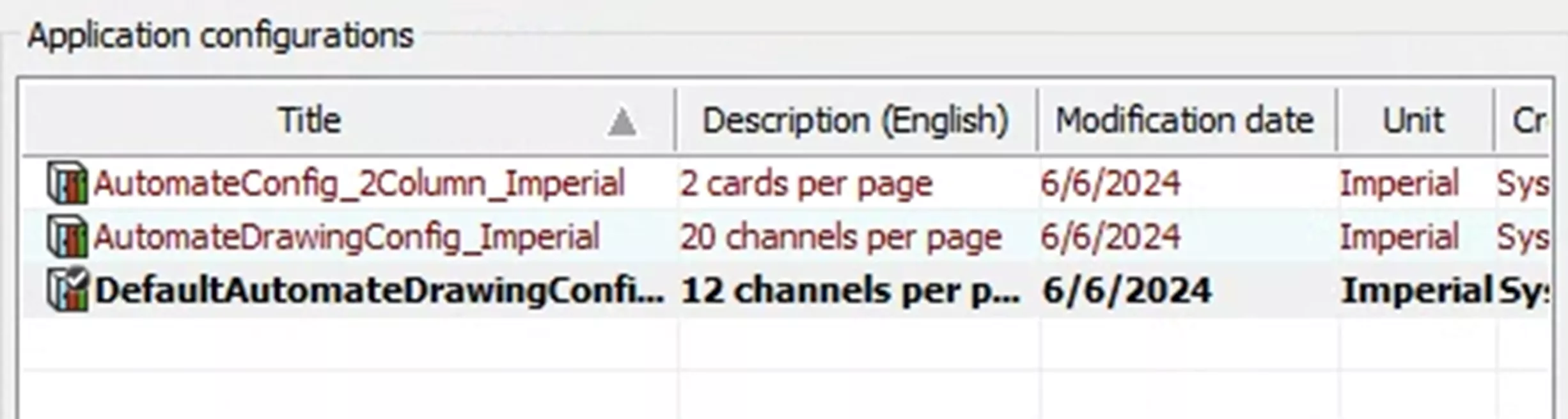

第二种方式选用软件预设的现成应用配置，可直接添加至工程配置内使用。

SOLIDWORKS Electrical 内置预设应用配置示意图

对于这些配置，你还可以执行复制操作并按需修改。

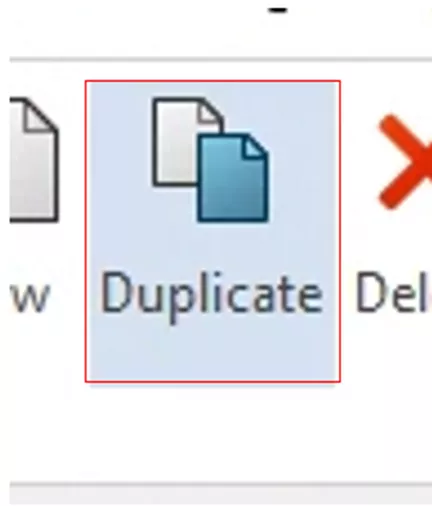

在 SOLIDWORKS Electrical 中复制配置示意图

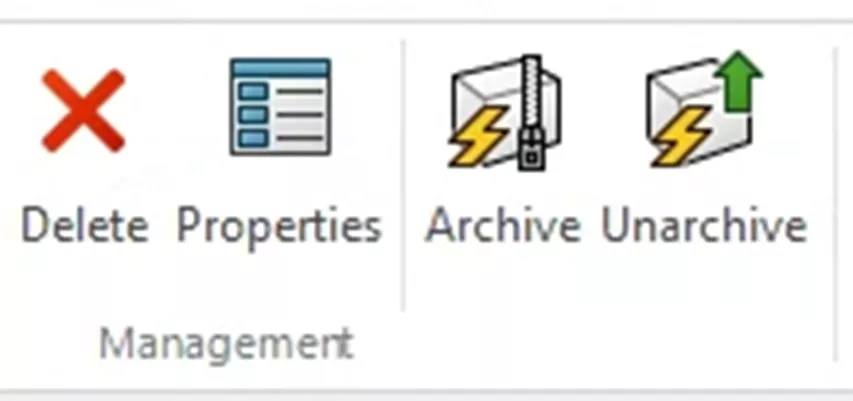

PLC 配置管理器还包含其他实用工具。选中某一条应用配置后，可以执行【删除】操作；点击【属性】可打开设置面板，修改该 PLC 配置的各类参数；还可以对 PLC 配置执行【归档】，生成.tewzip归档文件。该文件可迁移至其他工程或设备中解包使用。

SOLIDWORKS Electrical PLC 配置管理器工具栏功能示意图

创建新应用配置与编辑现有配置

熟悉 PLC 配置管理器之后，接下来新建配置或编辑已有配置。

如需新建配置，点击【新建】，软件将自动弹出该配置的属性设置窗口。

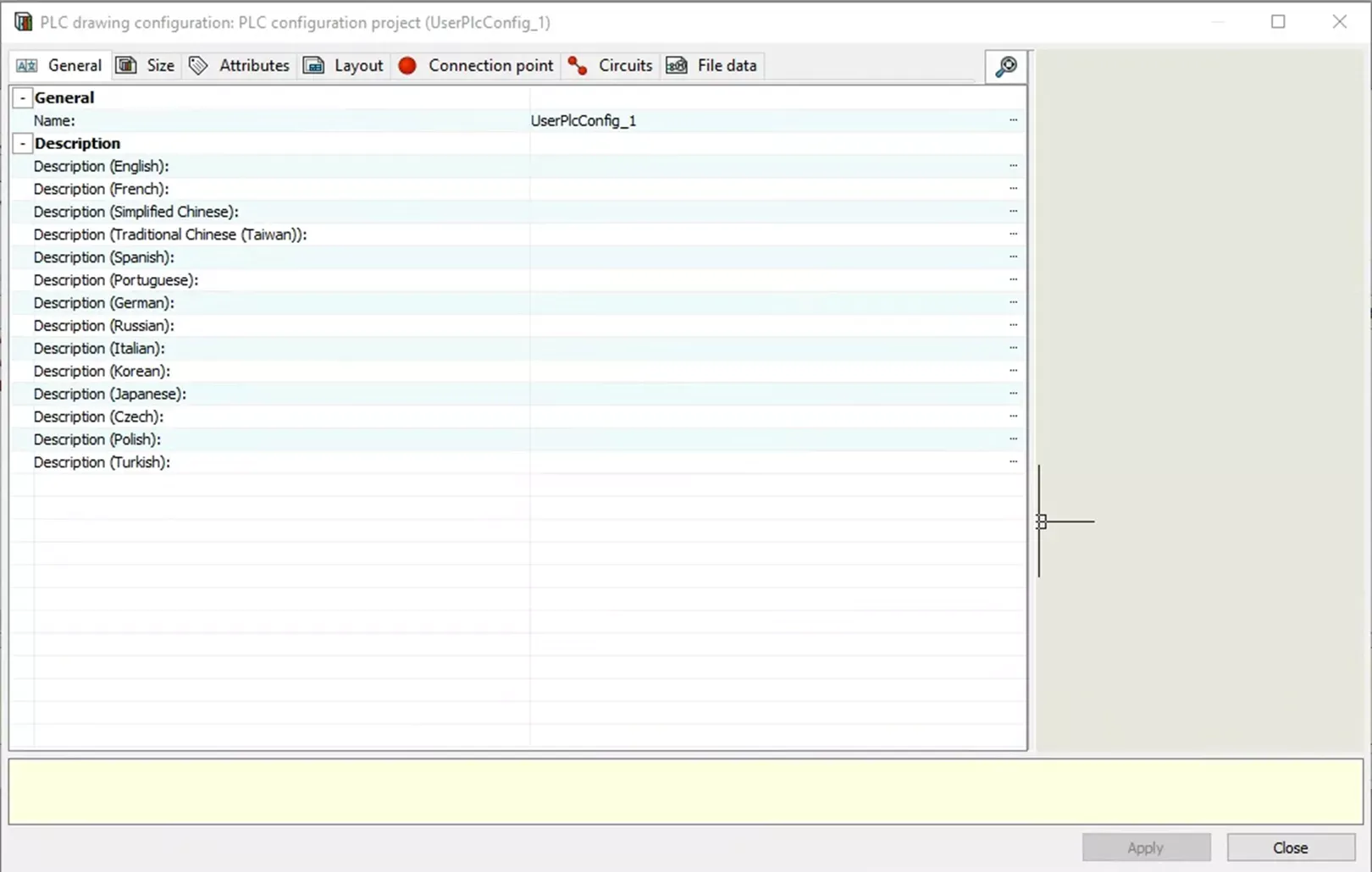

属性窗口首先显示【常规】选项卡，在此可以为配置命名，并添加多语言版本描述信息。

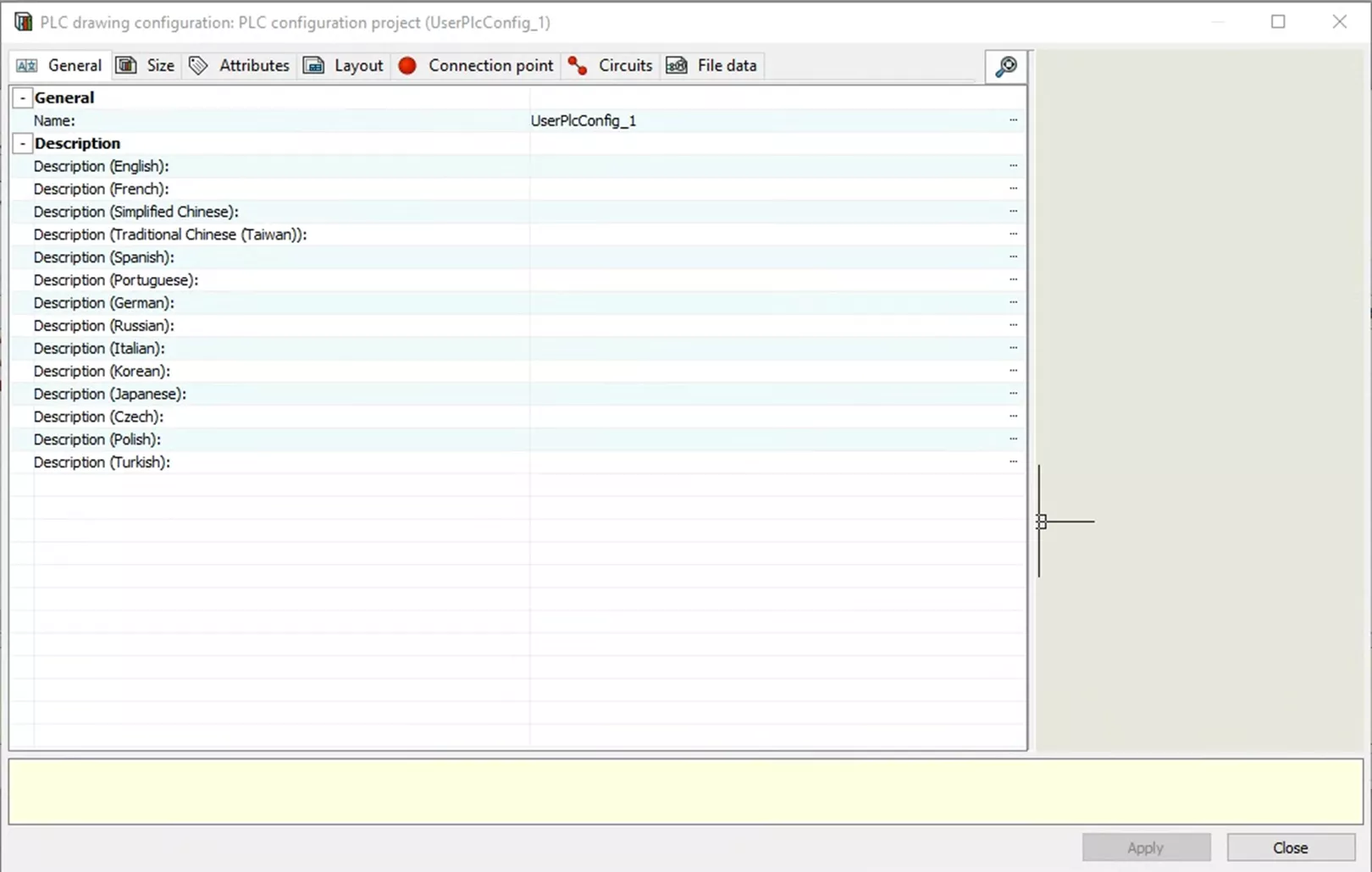

SOLIDWORKS Electrical PLC 配置管理器【常规】选项卡界面

本例采用默认名称，不额外添加描述文本。

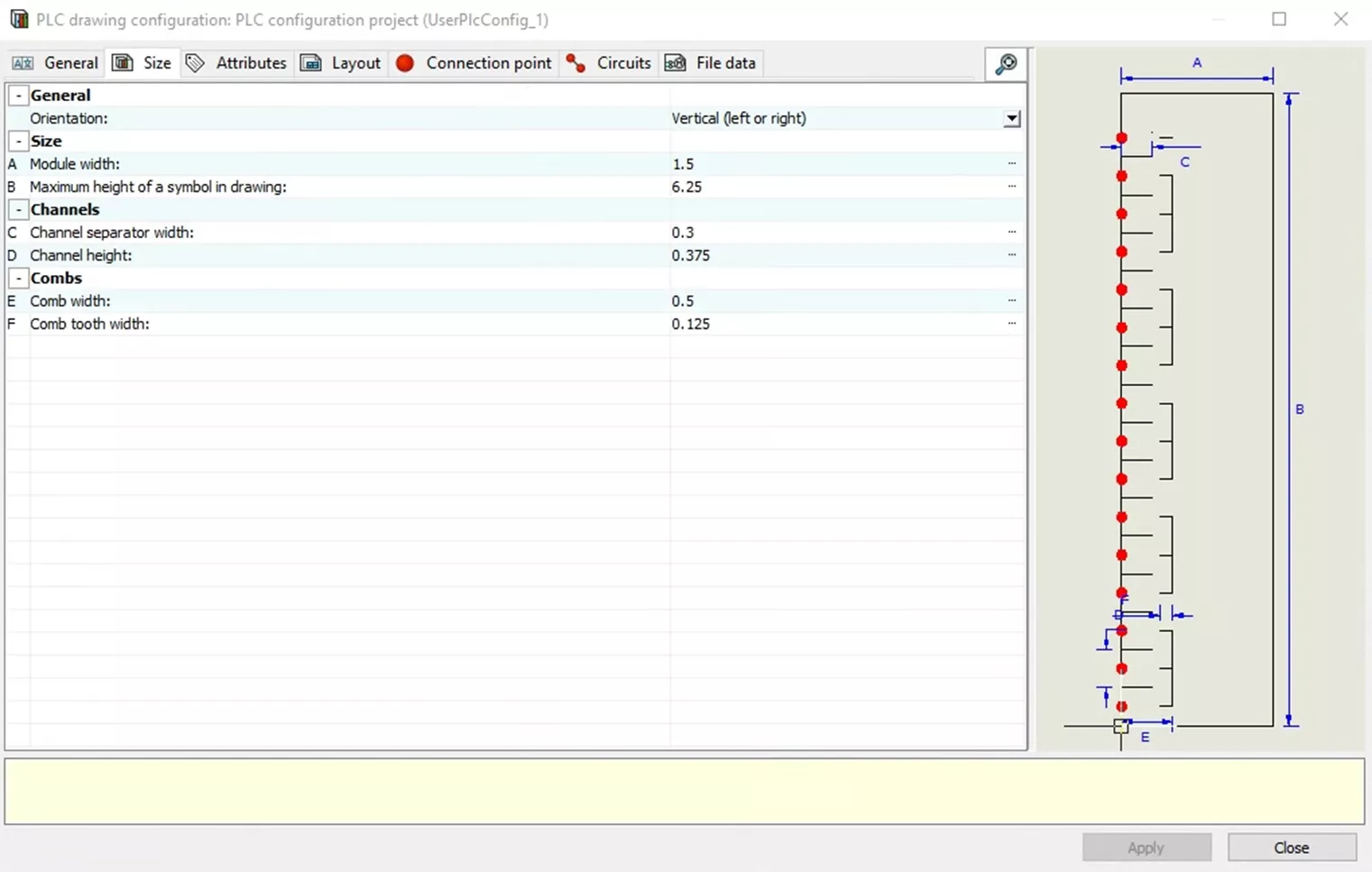

切换至【尺寸】选项卡，包含多项可自定义参数，用于匹配设计需求：

• 摆放方向

• 模块宽度

• 图纸内符号最大高度

• 通道分隔宽度

• 通道高度

• 汇流排宽度

• 汇流排齿宽

各项参数分别标注字母 A~F，右侧预览图展示 PLC 外形与对应尺寸标注。本例保持默认参数不变。

SOLIDWORKS Electrical PLC 配置管理器【尺寸】选项卡界面

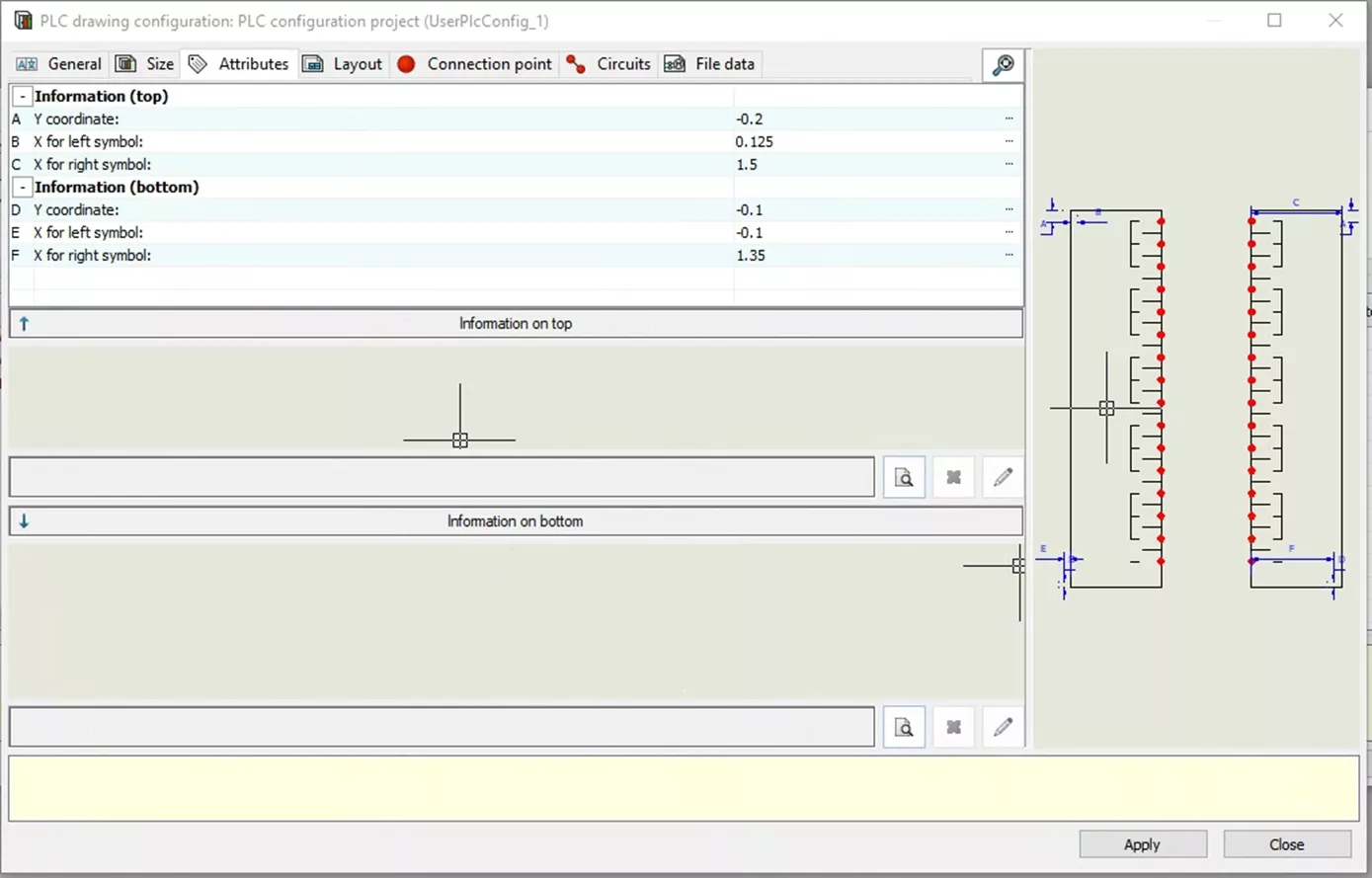

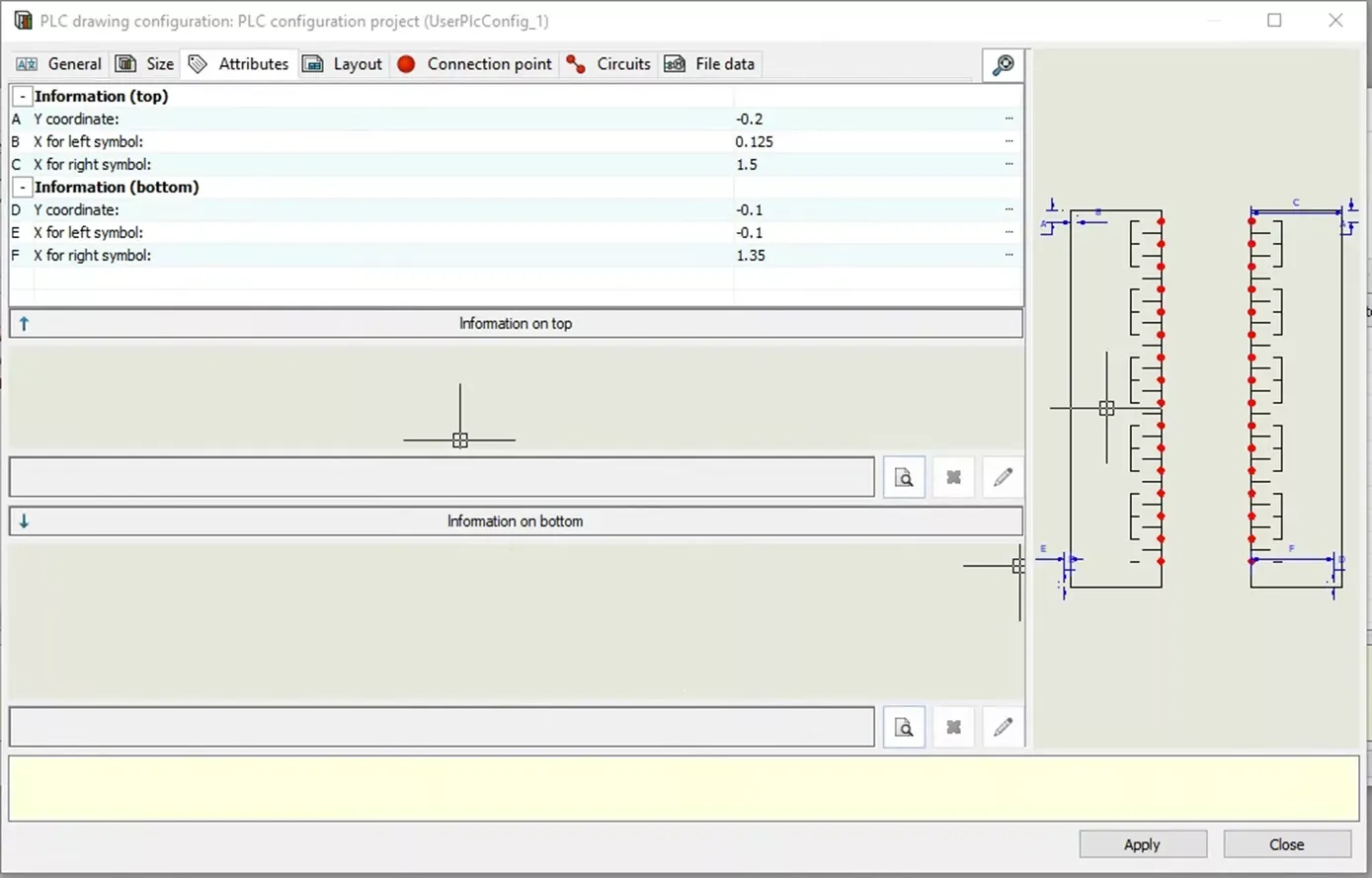

【属性】选项卡用于选择符号、定义符号放置位置，以及设置符号显示哪些属性。当前示例包含符号坐标以及尺寸相关属性。

SOLIDWORKS Electrical PLC 配置管理器【属性】选项卡界面

面板分为【顶部信息】和【底部信息】两大区域，可添加所需符号并实时预览效果。点击搜索图标添加符号。

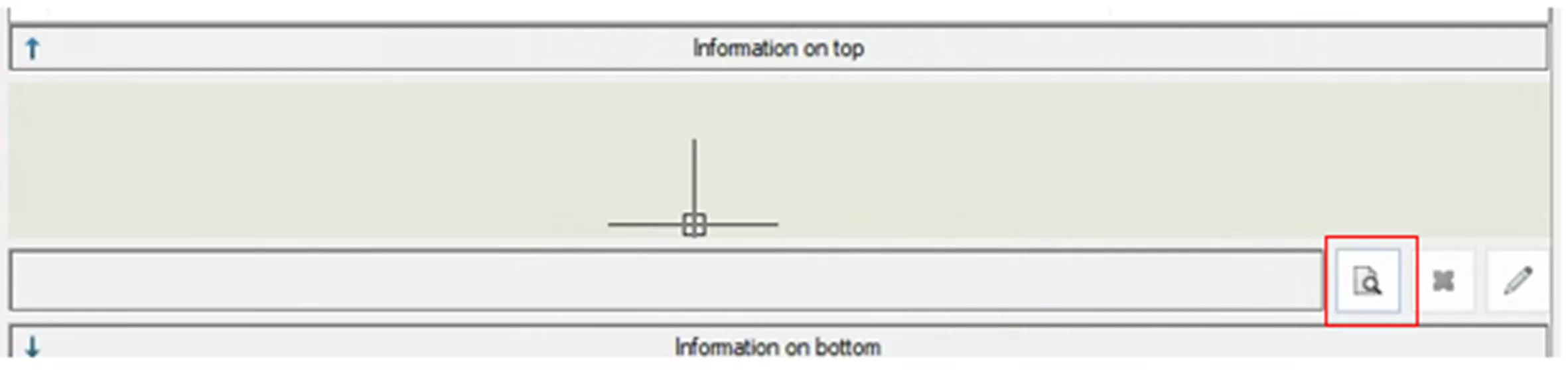

通过搜索图标添加符号示意图

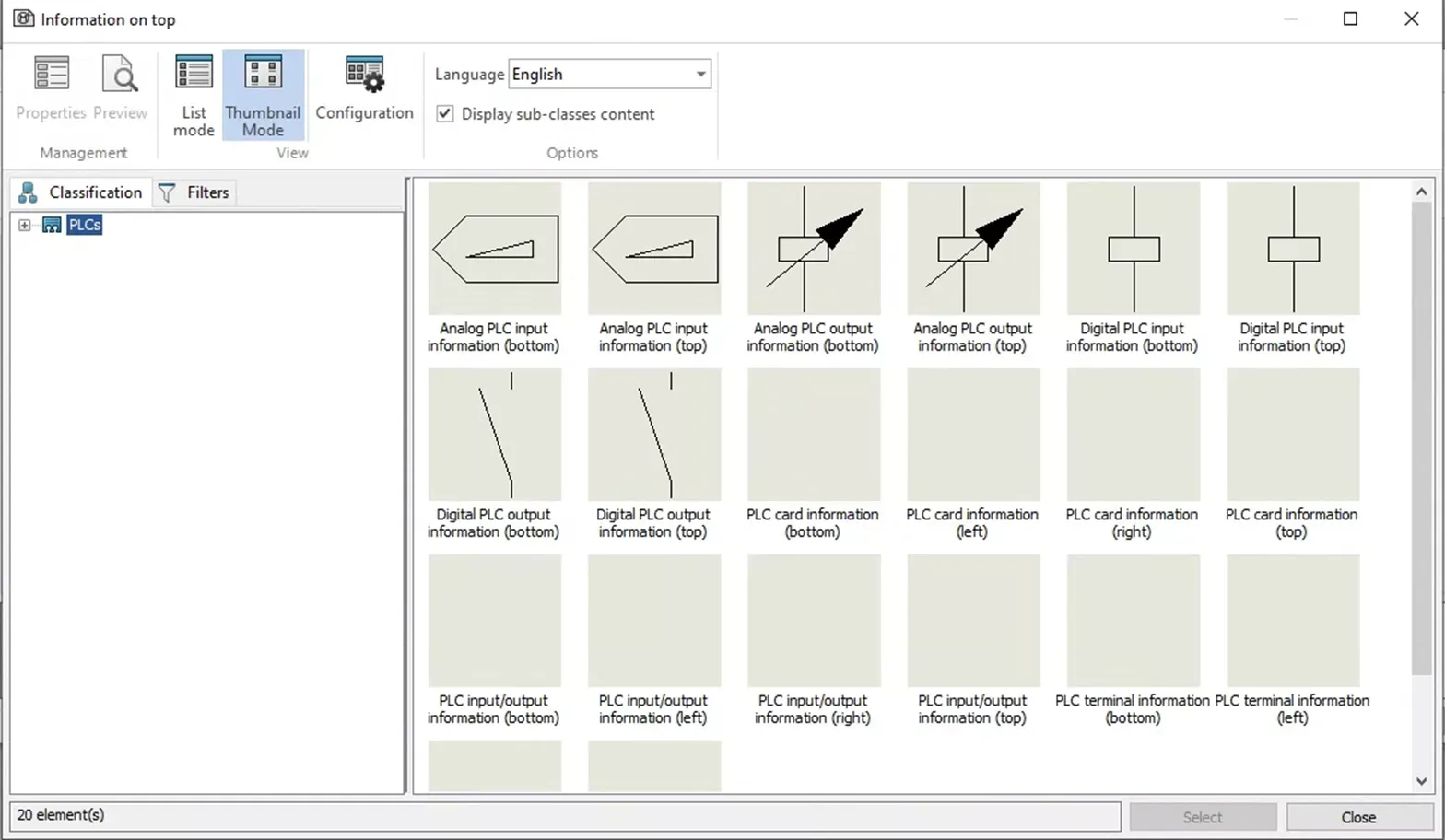

点击搜索图标后，列表展示全部 PLC 符号供选择；选中目标符号，点击【选择】确认。本例选择【模拟量 PLC 输入信息（顶部）】。

在 SOLIDWORKS Electrical 中添加符号示意图

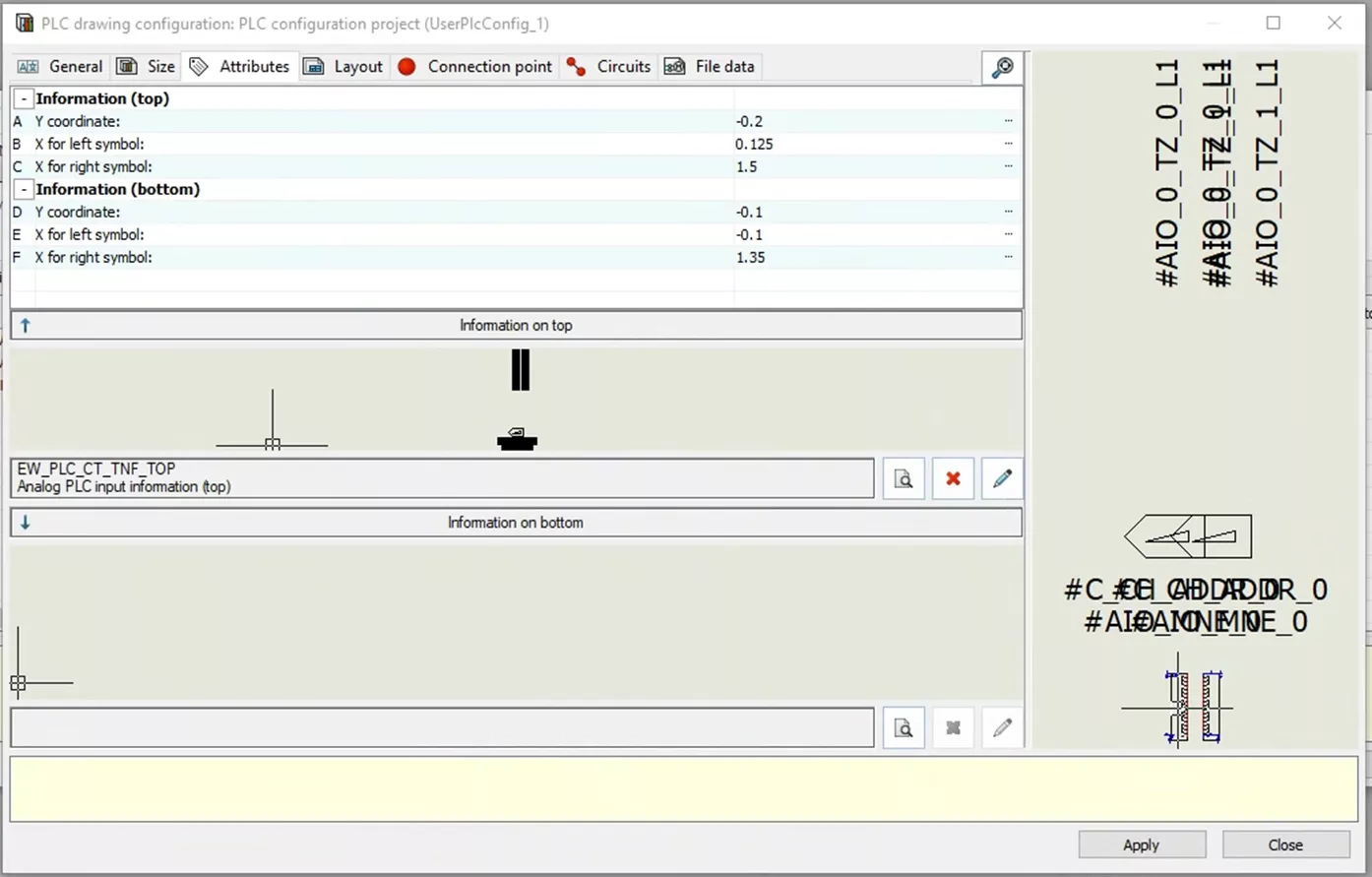

选中符号后预览视图同步更新。信息面板显示添加完成的符号，右侧预览窗口展示符号摆放效果。

SOLIDWORKS Electrical 更新符号预览界面

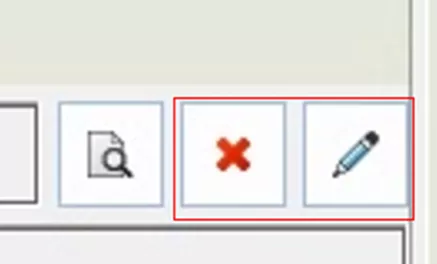

添加符号后，信息面板出现附加操作按钮：红色叉号用于删除符号（误添加或需要替换时使用）；铅笔图标可打开符号编辑器，像编辑普通符号一样修改符号图形。

符号删除与编辑按钮示意图

本例在底部信息区域重复上述操作，随后切换至下一选项卡。

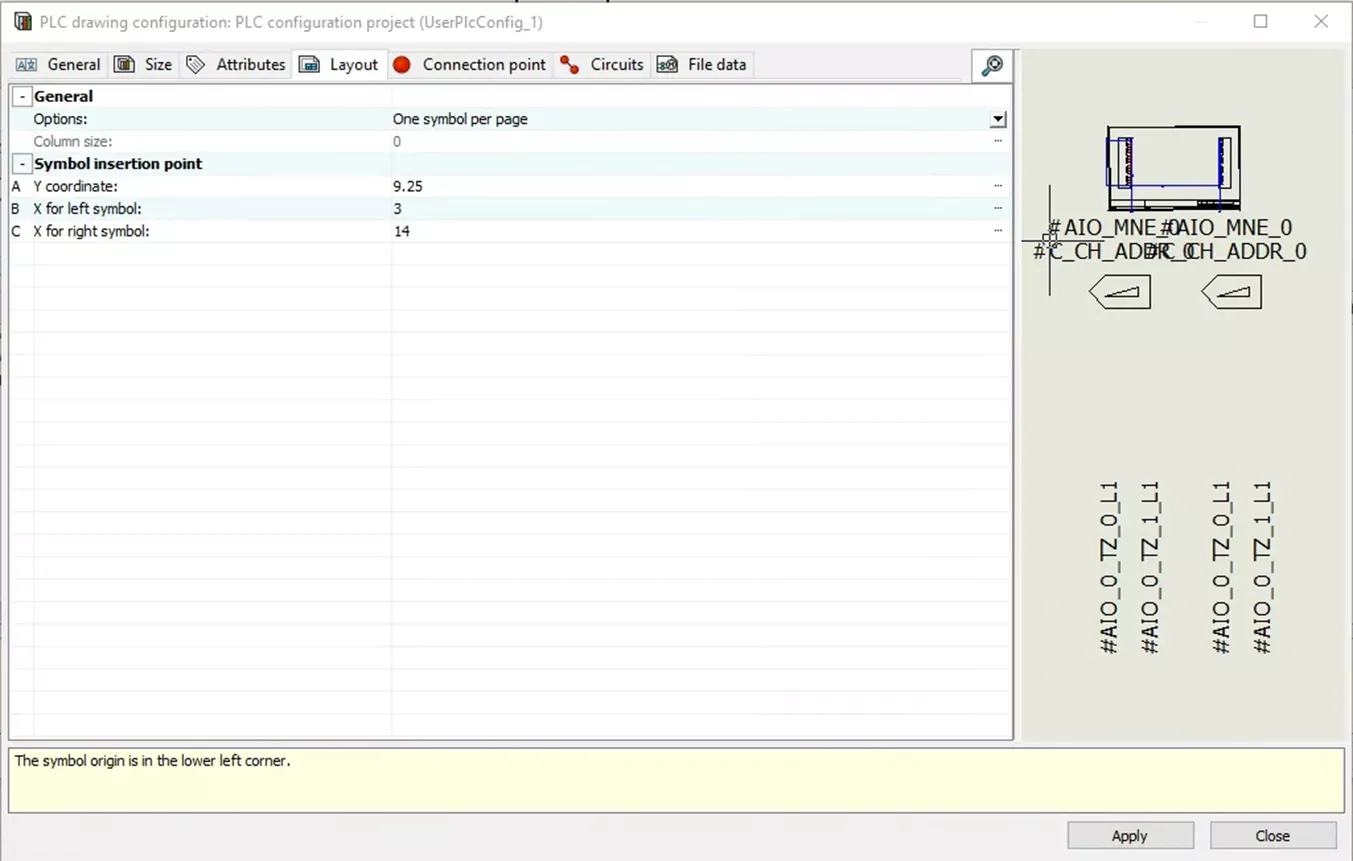

【布局】选项卡与前面选项卡类似，提供尺寸参数设置并附带预览效果图。本次设置参数用于定义 PLC 在图纸图幅中的摆放位置。

SOLIDWORKS Electrical PLC 配置管理器【布局】选项卡界面

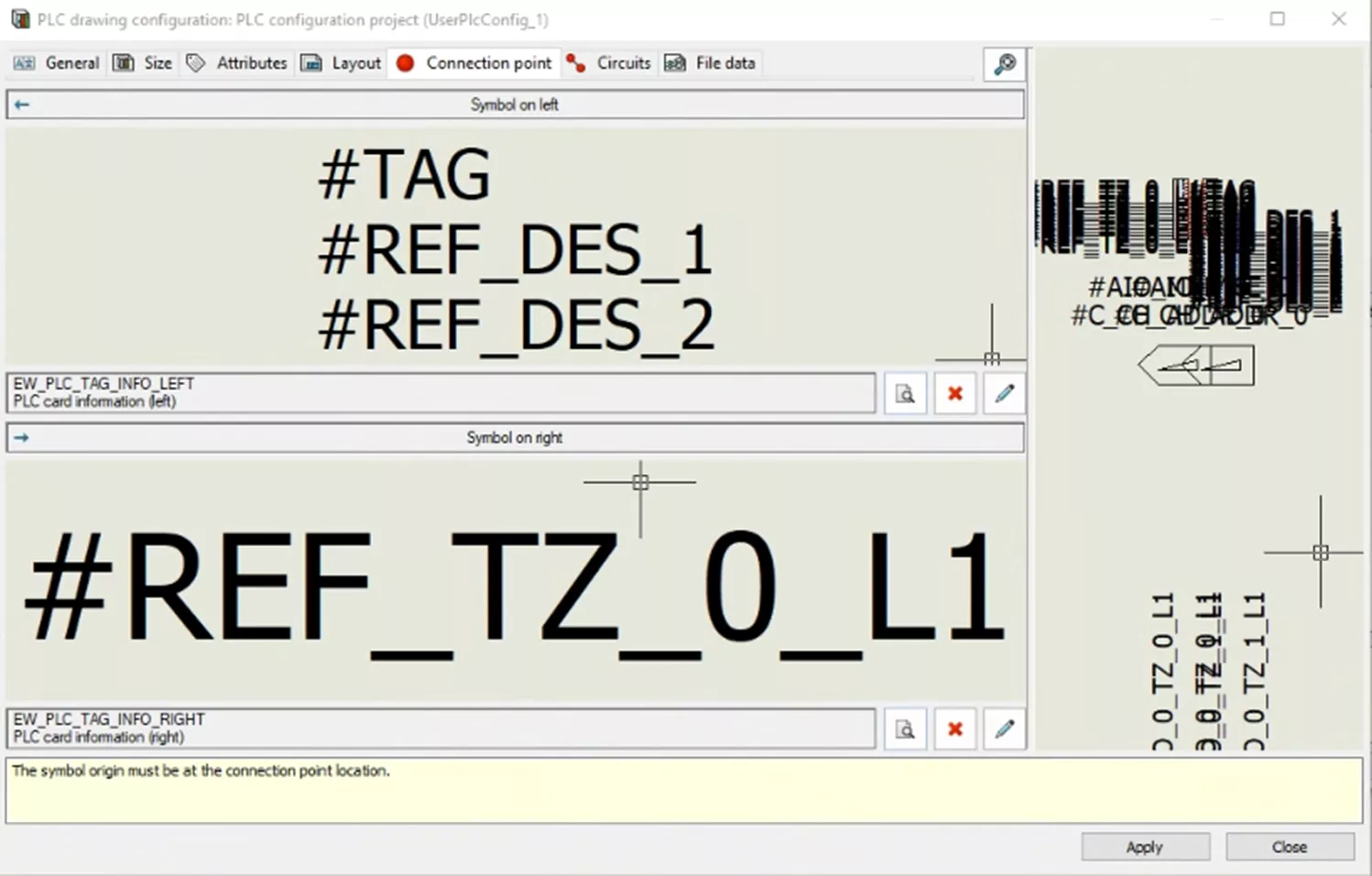

【连接点】选项卡支持为 PLC 左侧、右侧选择连接点符号。与【属性】选项卡操作方式类似，选定符号后自定义需要显示的属性。本例选用【PLC 板卡左侧信息符号】与【PLC 板卡右侧信息符号】。面板中不显示几何图形，仅配置属性内容。

SOLIDWORKS Electrical PLC 配置管理器【连接点】选项卡界面

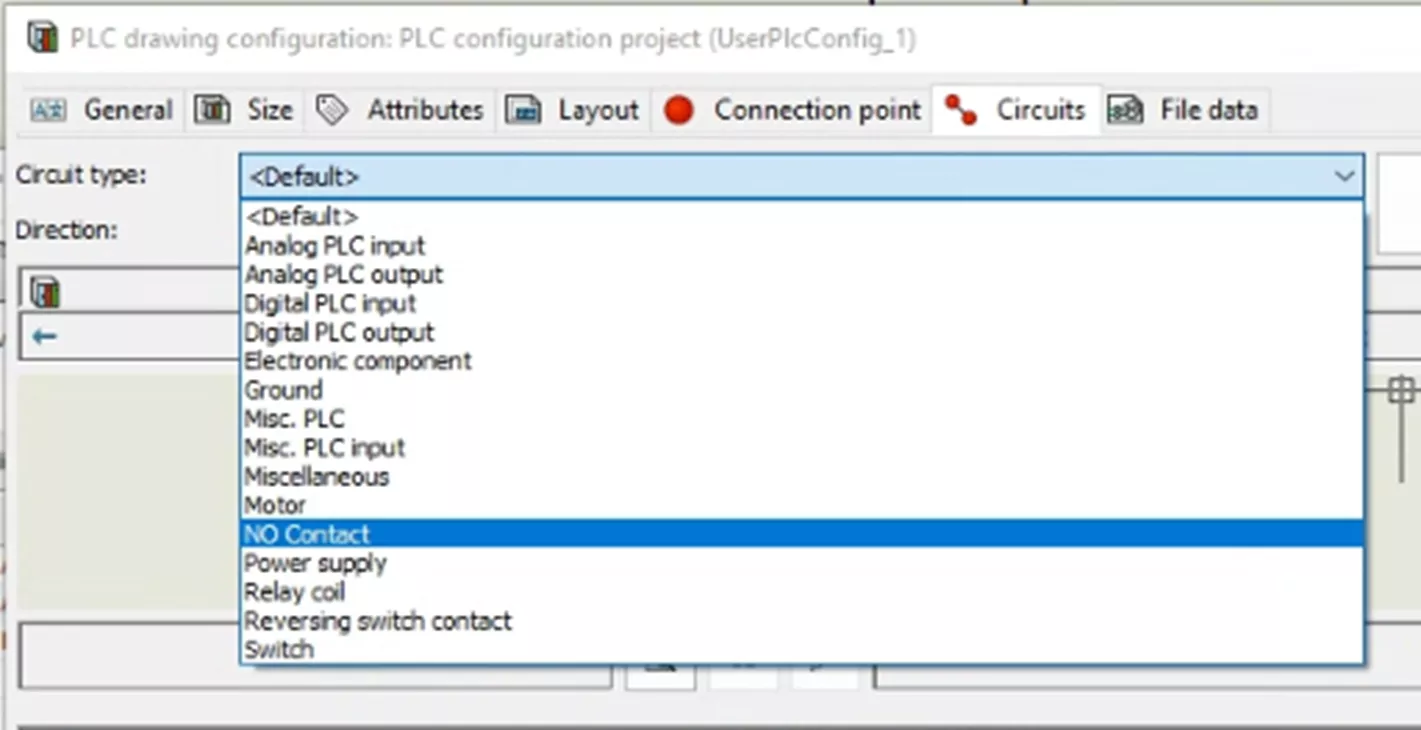

【回路】选项卡操作逻辑与连接点、属性选项卡相近，同样需要选择符号，同时额外配置多项参数。面板顶部【回路类型】下拉菜单，用于选定当前配置对应的回路类型。

SOLIDWORKS Electrical PLC 配置管理器【回路】选项卡界面

另有下拉菜单用于定义回路信号流向。

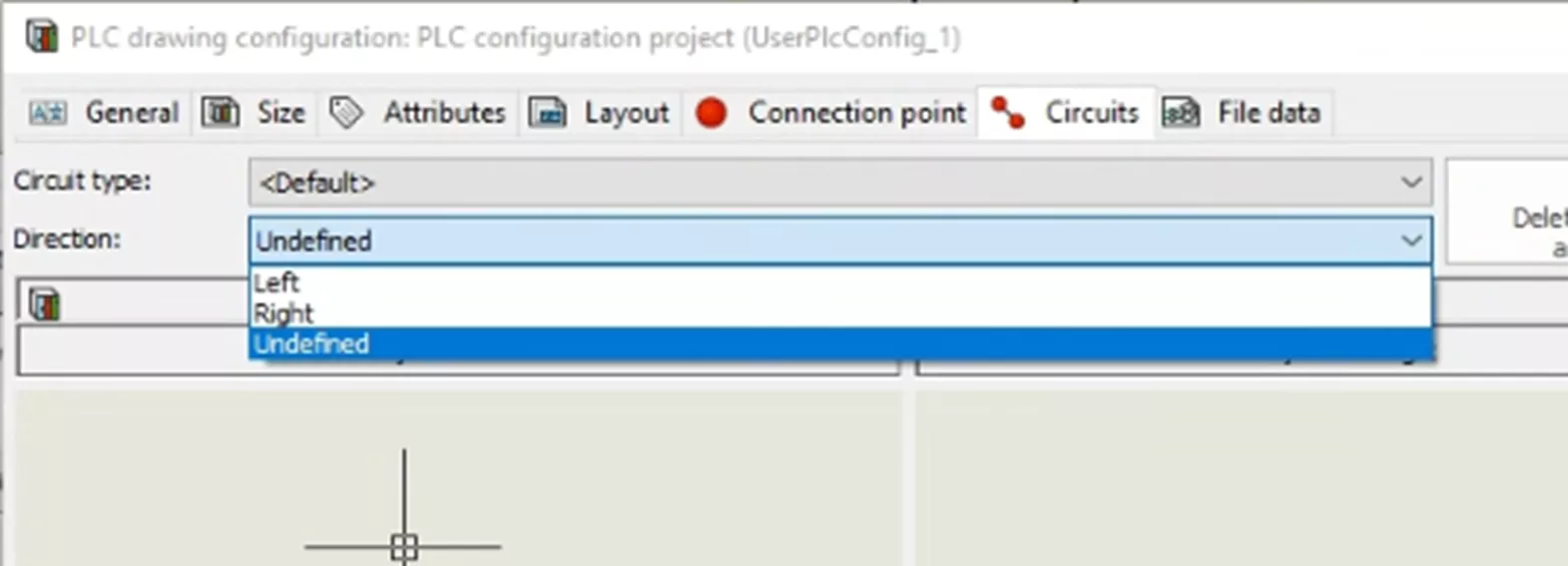

SOLIDWORKS Electrical 回路方向设置界面

下方分为【PLC 通道样式符号】与【通道关联宏】两个区域：

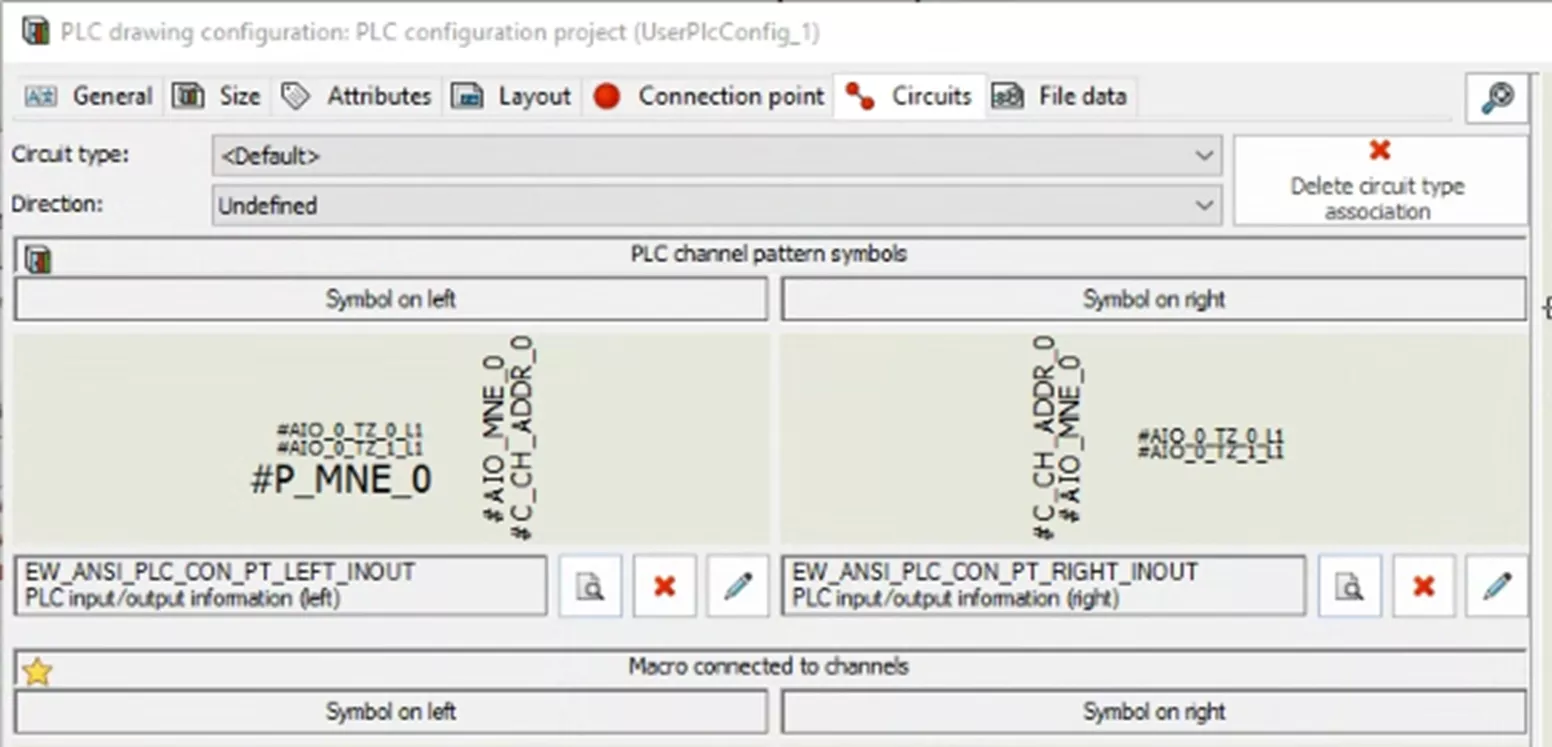

【PLC 通道样式符号】用于选择代表模块内部结构的符号，放置在图纸顶部或底部位置。

SOLIDWORKS Electrical PLC 通道样式符号选择界面

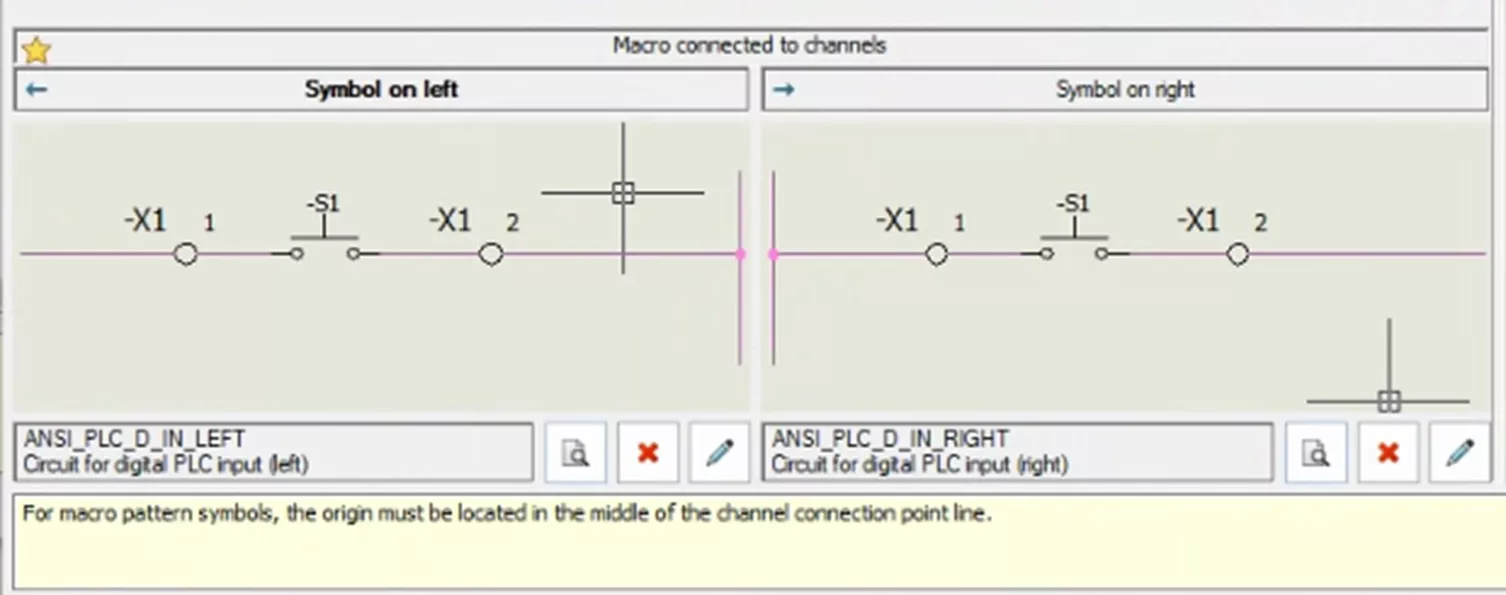

【通道关联宏】用于定义连接点在图纸上的显示样式。此处不再选用独立符号，而是直接选用回路宏文件。回路宏控制连接点外观样式，重点定义图形表现形式，不侧重属性配置。

SOLIDWORKS Electrical 通道关联宏设置界面

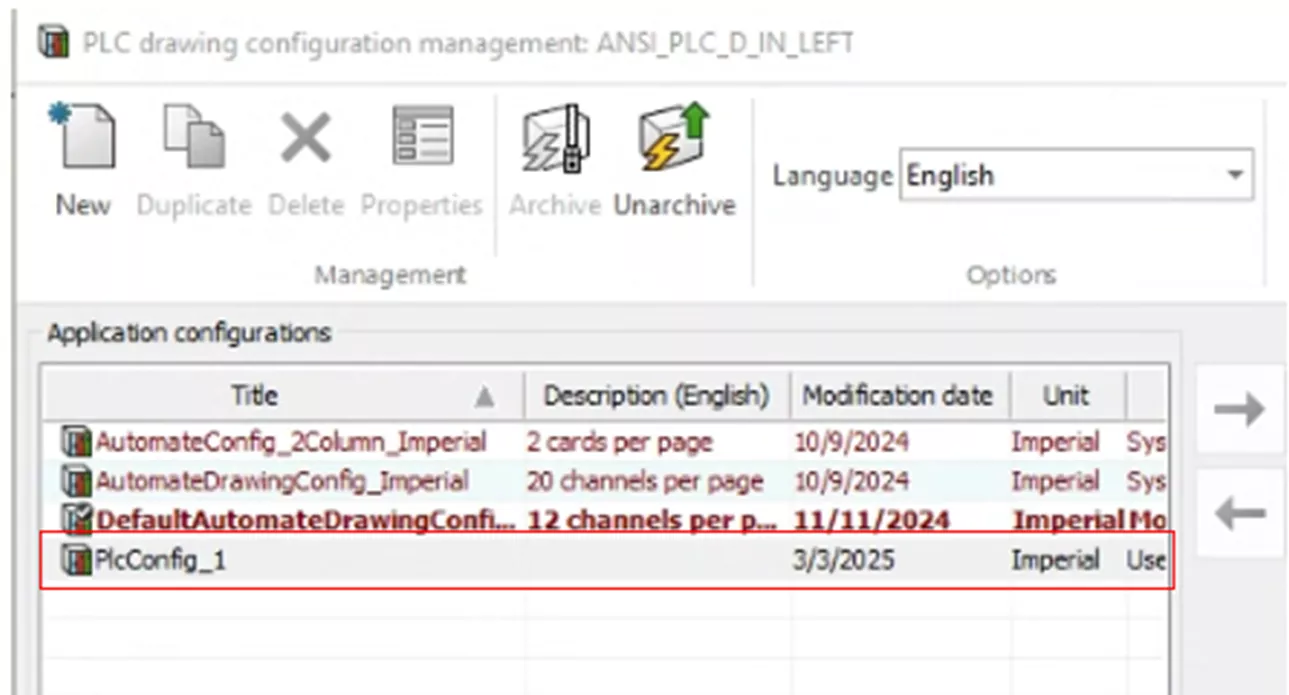

【文件数据】选项卡可按需补充描述文本、用户自定义数据与多语言可翻译文本。全部 PLC 配置参数设置完成后，点击【应用】，再关闭窗口。返回 PLC 图纸配置管理界面，新建的 PLC 配置将显示在应用配置列表内。

SOLIDWORKS Electrical 列表中展示新建配置示意图

如果你不需要从零创建 PLC 配置，可以直接修改现有配置：选中已有配置，点击【属性】，打开相同的设置面板，按需修改参数。如果希望保留原始配置、基于副本调整，则点击【复制】生成副本，再打开属性编辑。

将 PLC 插入图纸

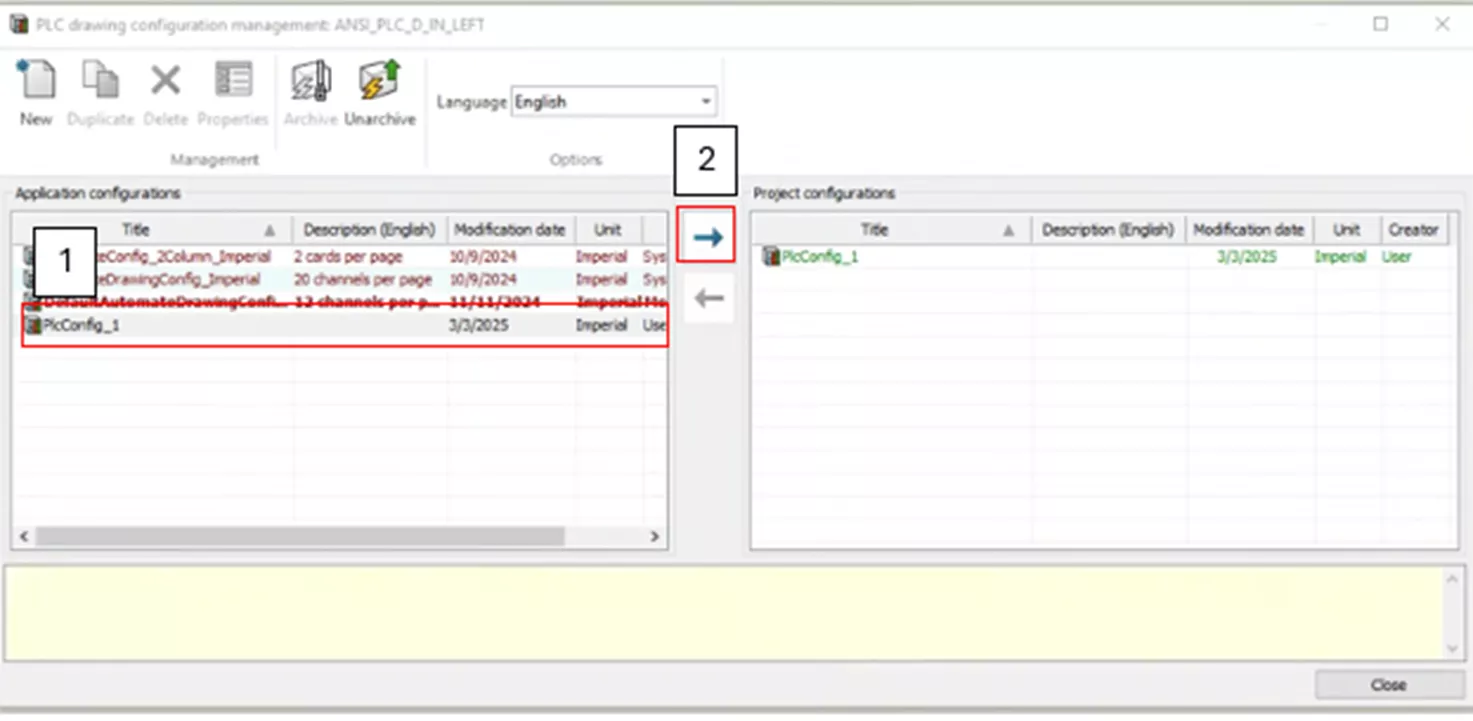

PLC 配置定义完成后，即可添加至图纸。停留在 PLC 图纸配置管理界面，选中自定义 PLC 配置，点击向右箭头按钮，将应用 PLC 添加至工程 PLC 列表，随后关闭窗口。

将自定义 PLC 添加至 SOLIDWORKS Electrical 工程列表示意图

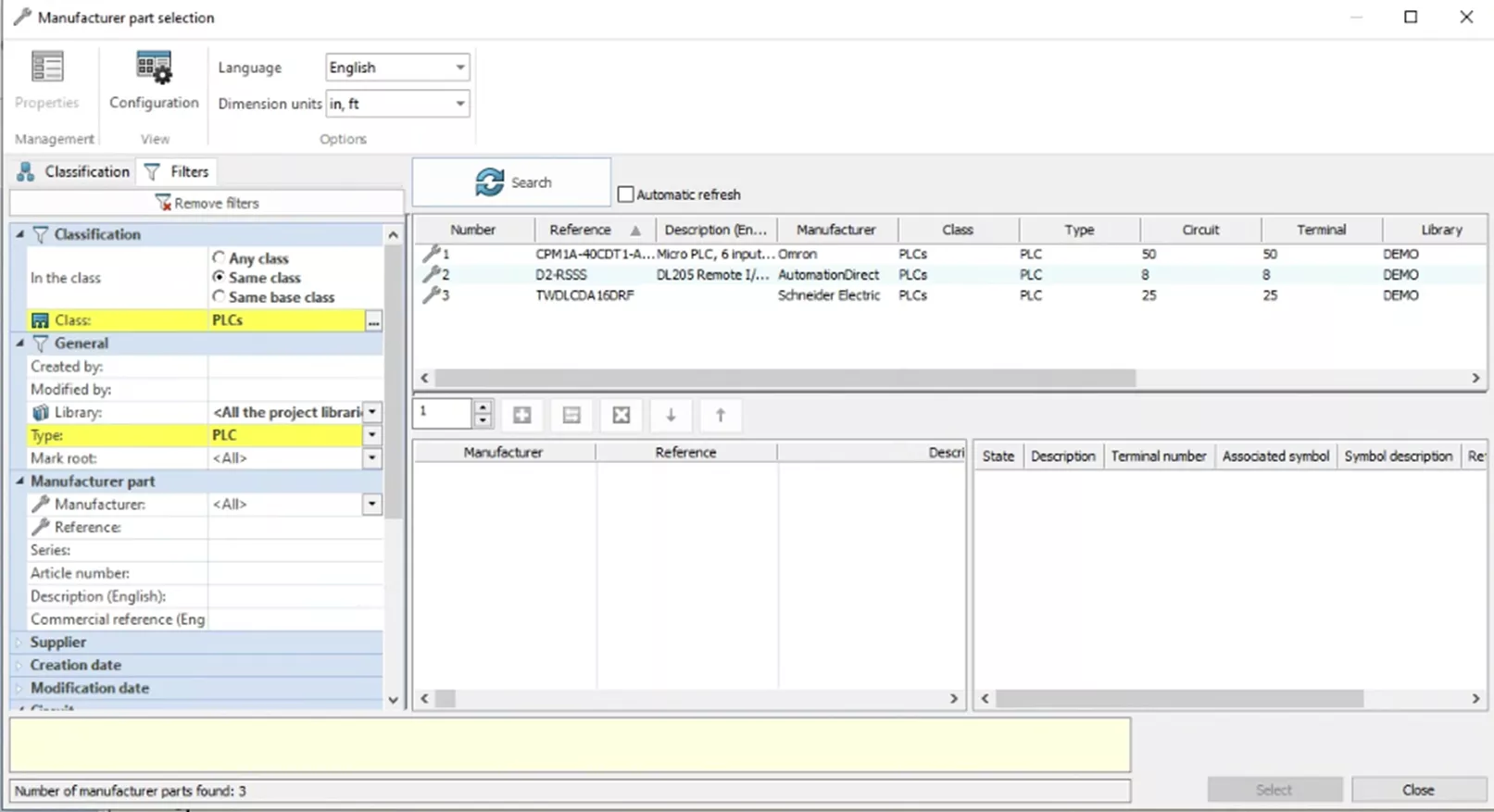

右键点击【文档集】，选择【新建】，再选择【原理图】；修改图纸名称。切换至【原理图】选项卡，点击【插入 PLC】。弹出【制造商零件选择】窗口，通过筛选条件检索目标 PLC 型号。

SOLIDWORKS Electrical 制造商零件选择窗口示意图

找到对应 PLC 条目，选中后点击绿色加号添加，随后点击【选择】。

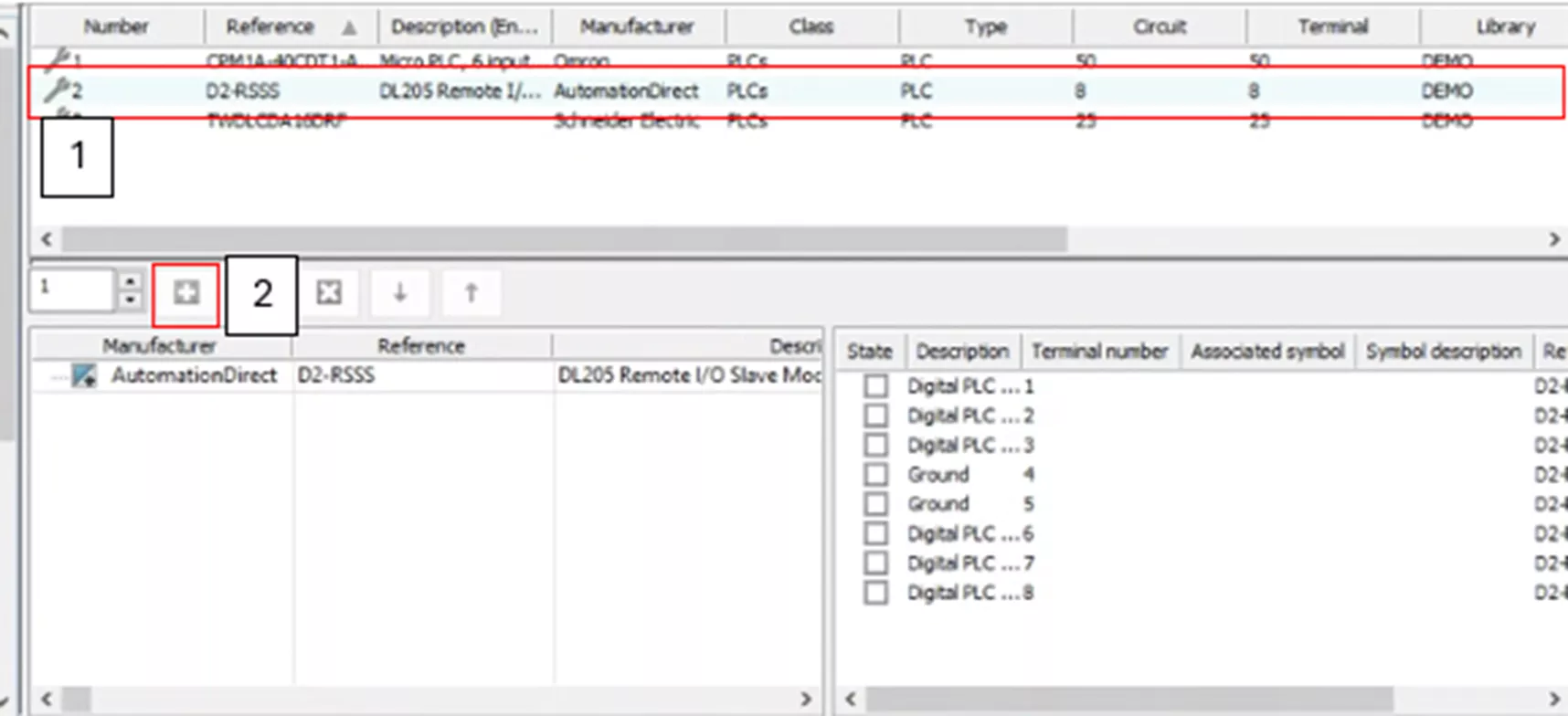

在 SOLIDWORKS Electrical 工程添加 PLC 图纸配置示意图

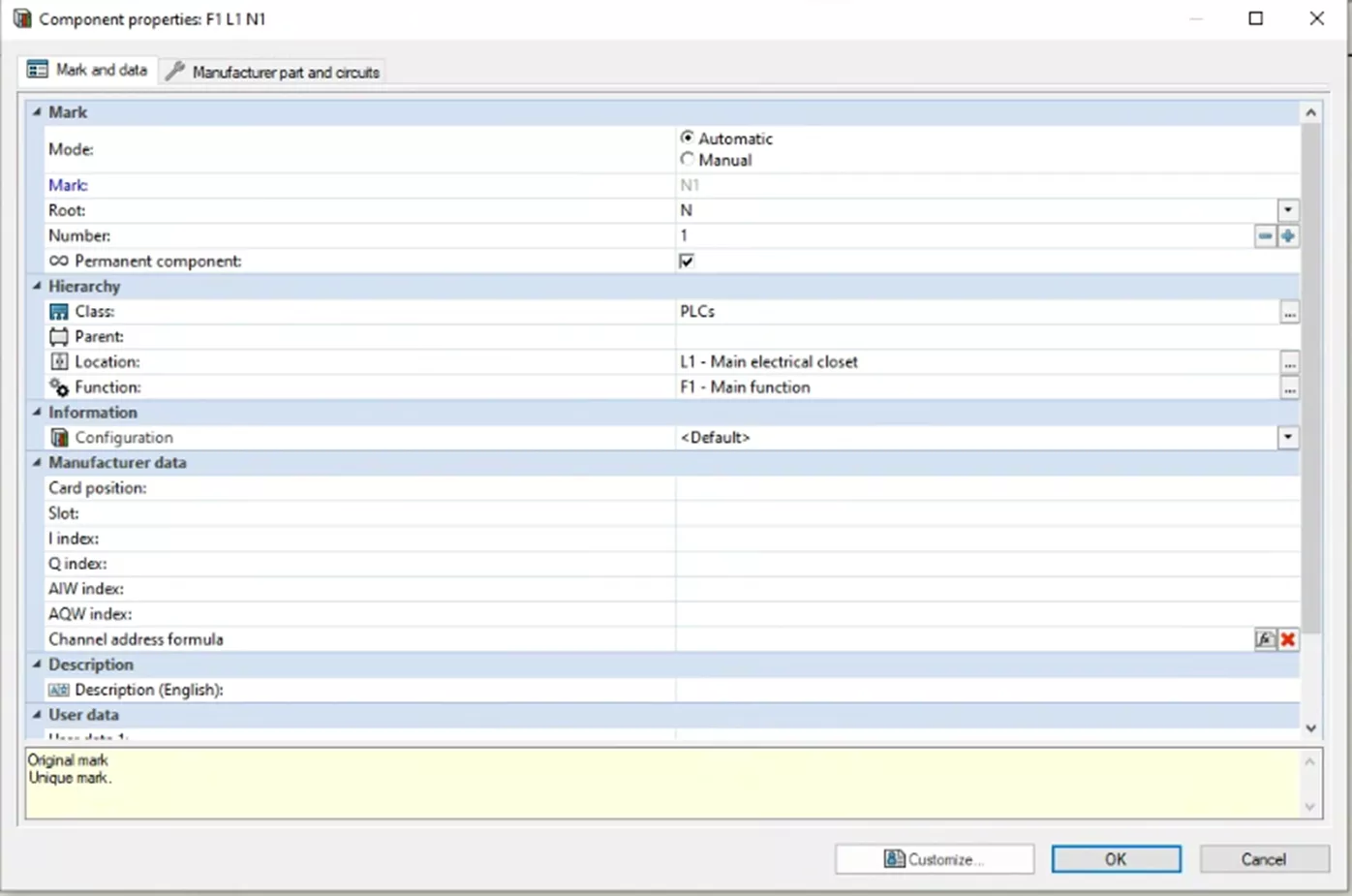

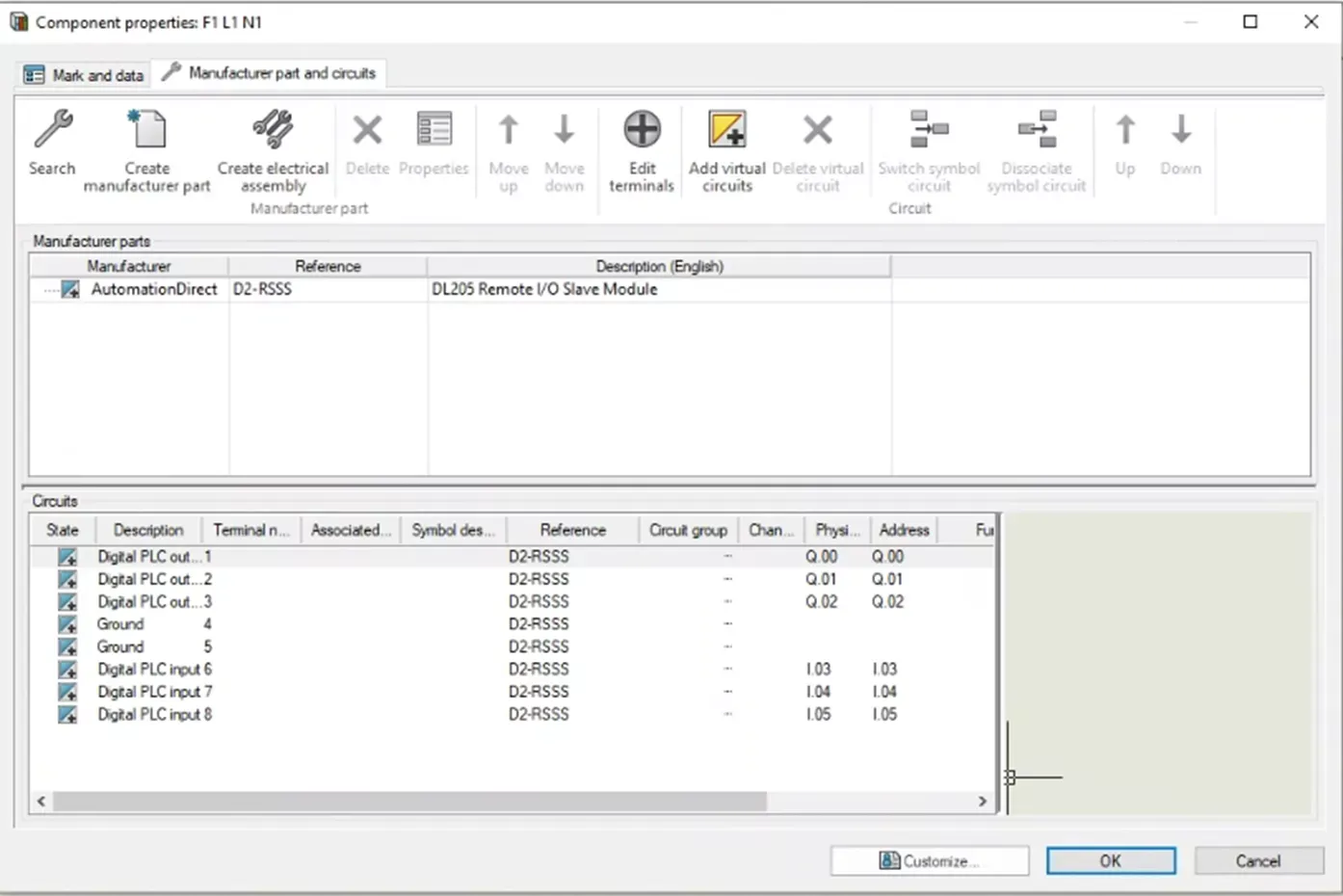

打开【部件属性】窗口，可进一步配置 PLC 参数，包含两大选项卡：【代号与数据】、【制造商零件与回路】。

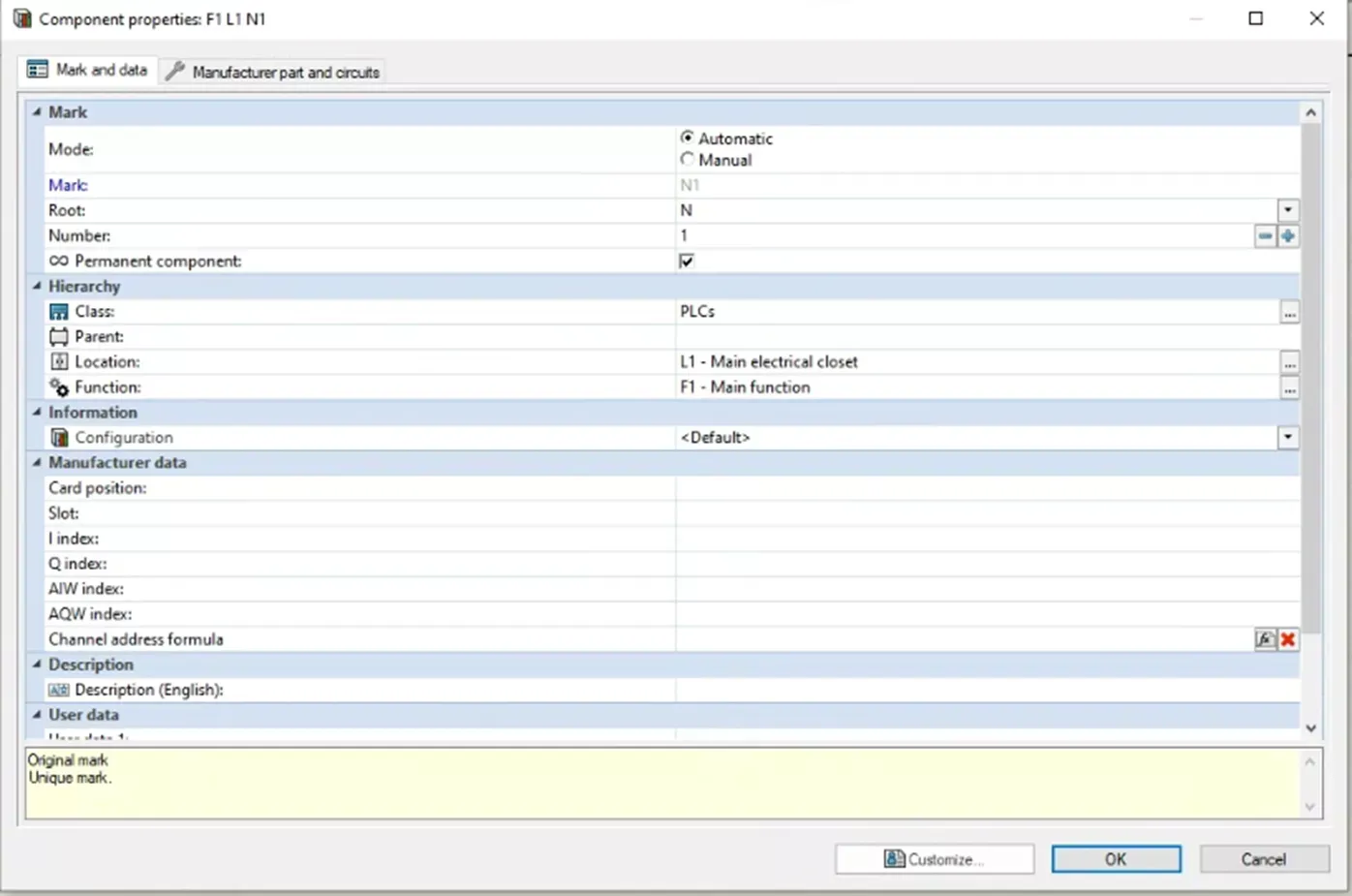

SOLIDWORKS Electrical 部件属性【代号与数据】选项卡界面

SOLIDWORKS Electrical 部件属性【制造商零件与回路】选项卡界面

本例保持默认设置，直接点击【确定】。

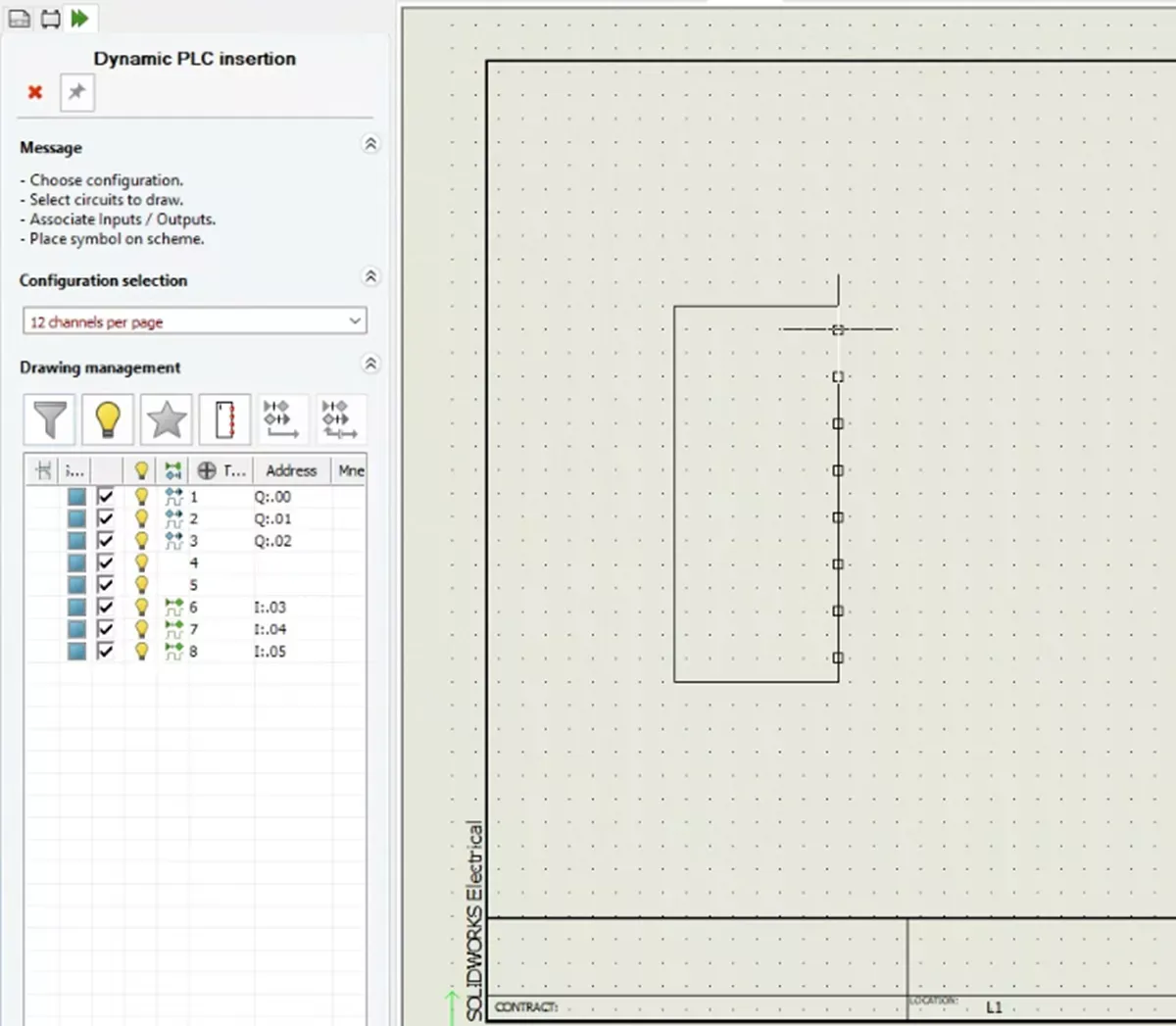

退出部件属性窗口后，进入动态 PLC 插入模式。左侧面板提供插入控制选项；绘图区域光标附着 PLC 预览图形，等待摆放。

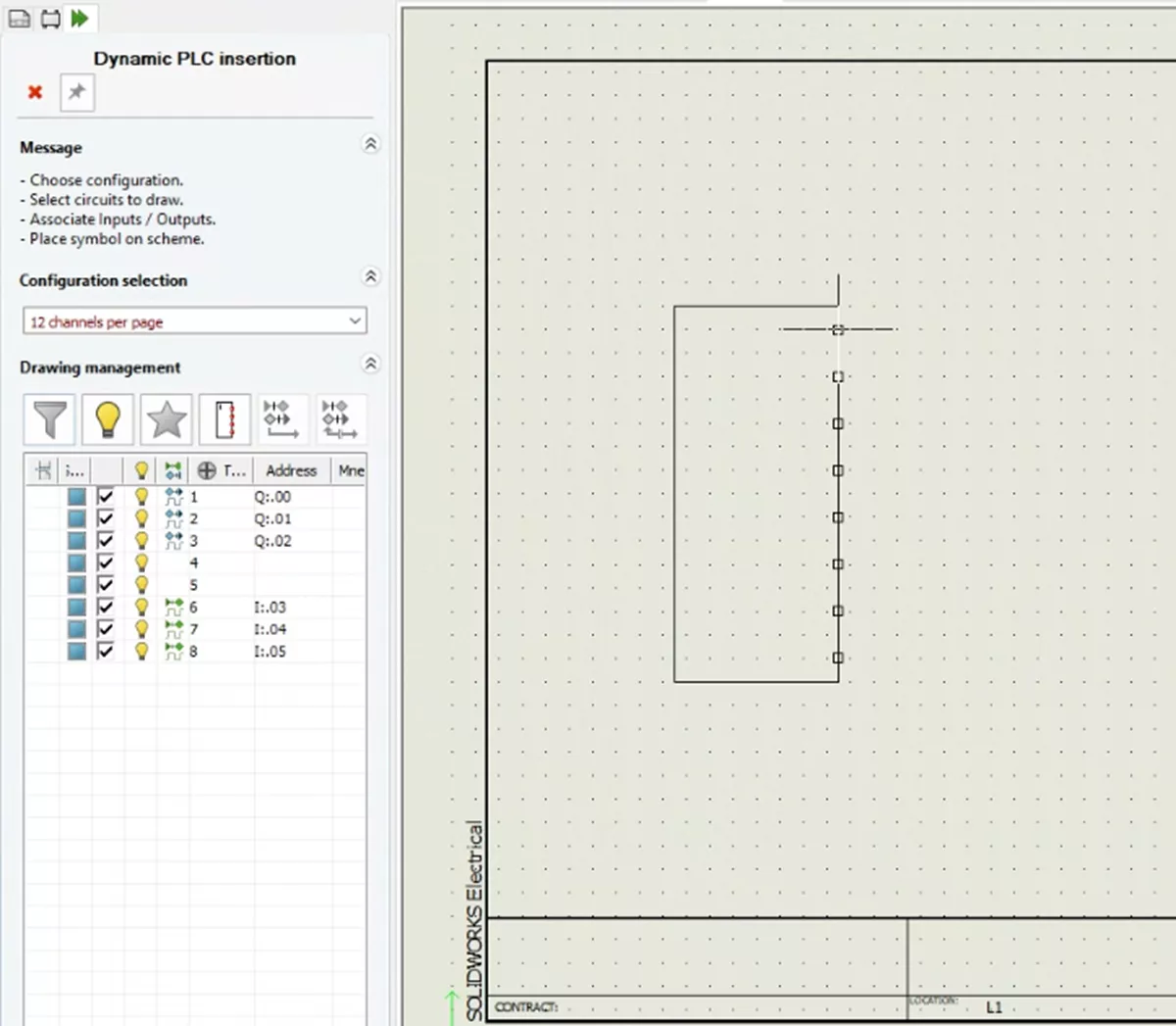

SOLIDWORKS Electrical 动态 PLC 插入界面示意图

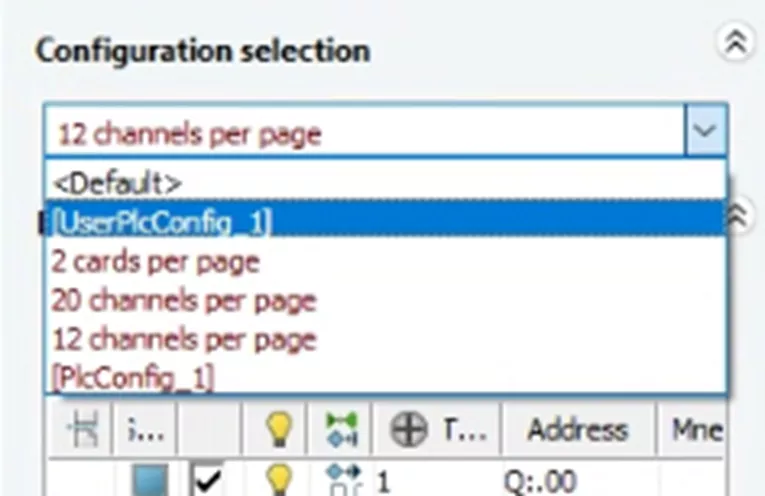

摆放 PLC 之前，在【配置选择】下拉菜单切换目标配置。下拉列表展示全部应用配置与工程 PLC 配置，选中以绿色高亮显示的工程 PLC 配置。

SOLIDWORKS Electrical 配置选择下拉窗口示意图

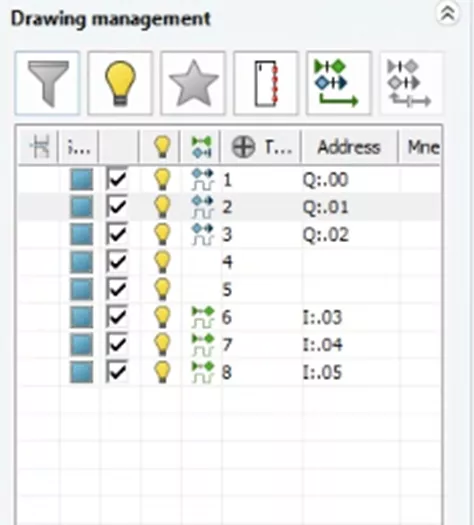

配置选择栏下方提供一系列插入控制工具，从左至右依次为：

筛选列表：仅显示尚未插入的回路

隐藏未使用通道：隐藏无输入 / 输出信号关联的闲置通道

插入关联宏：一并插入绑定的回路宏

切换方向：更改通道信号流向

关联 I/O：将输入 / 输出信号绑定至 PLC 通道

解除 I/O 关联：断开输入 / 输出信号与 PLC 通道的绑定

SOLIDWORKS Electrical 图纸操作工具栏示意图

工具栏下方列出全部回路及其相关信息，勾选需要插入的回路。

PLC 参数确认无误后，点击图纸完成摆放。

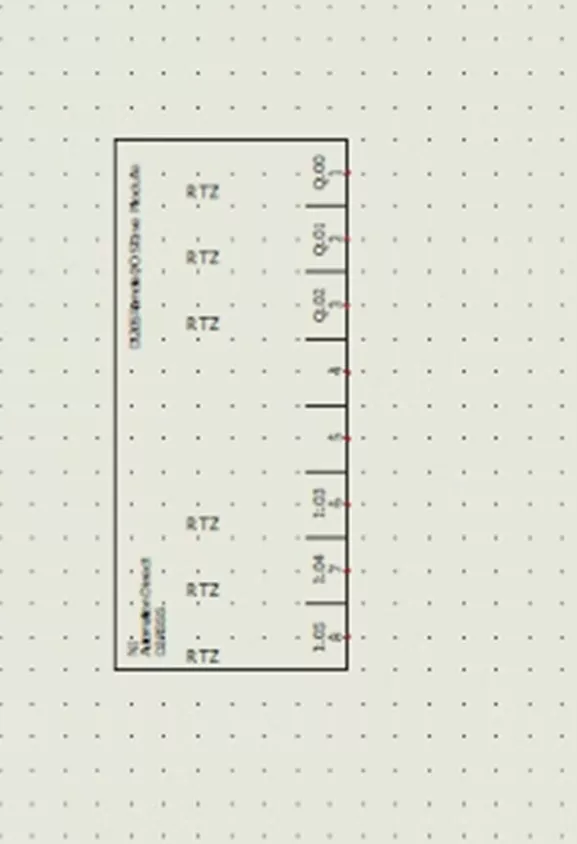

SOLIDWORKS Electrical 图纸中摆放完成的 PLC 示意图

至此，自定义 PLC 配置创建完毕并成功插入图纸。想要充分发挥 SOLIDWORKS Electrical 软件能力，请查看智诚科技ICT教程文章栏目。

同时欢迎加入问答社区，发布技术帖子、为其他 SOLIDWORKS Electrical 使用者解答问题。
