搜索 SOLIDWORKS PDM中的隐藏变量

要搜索 SOLIDWORKS PDM 中的变量并让其显示在列集中，该变量必须先添加至数据卡中。但如果将该变量直接显示在数据卡上没有任何实际价值，该如何处理？智诚科技ICT通过本文将演示如何将变量纳入数据卡的同时，将其设置为隐藏状态。

要实现这一效果，我们需要在数据卡中为变量添加控件逻辑。首先打开目标数据卡：在 PDM 管理工具中，依次进入卡片 → 文件卡片 → [目标数据卡]。

在卡片编辑器中，先选中变量框，再在控件菜单中选择控件逻辑。务必先选中变量框，否则控件逻辑选项会呈灰色不可用状态。

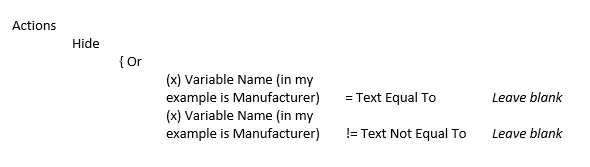

按照下图 1 所示添加逻辑规则，然后保存数据卡。

该逻辑的含义为：如果变量值为 “留空”（空值），则执行隐藏动作；或者，如果变量值不为 “留空”（为任意有效值），同样执行隐藏动作。

无论变量值为空，还是已填写任意内容，该变量在数据卡中都会始终处于隐藏状态。

图1：向变量盒添加控制逻辑

返回 PDM 文件资源管理器界面后，该变量在数据卡中会保持隐藏，但可以正常显示在列集中，同时也能在执行变量搜索时被检索使用（见图 2、图 3）。

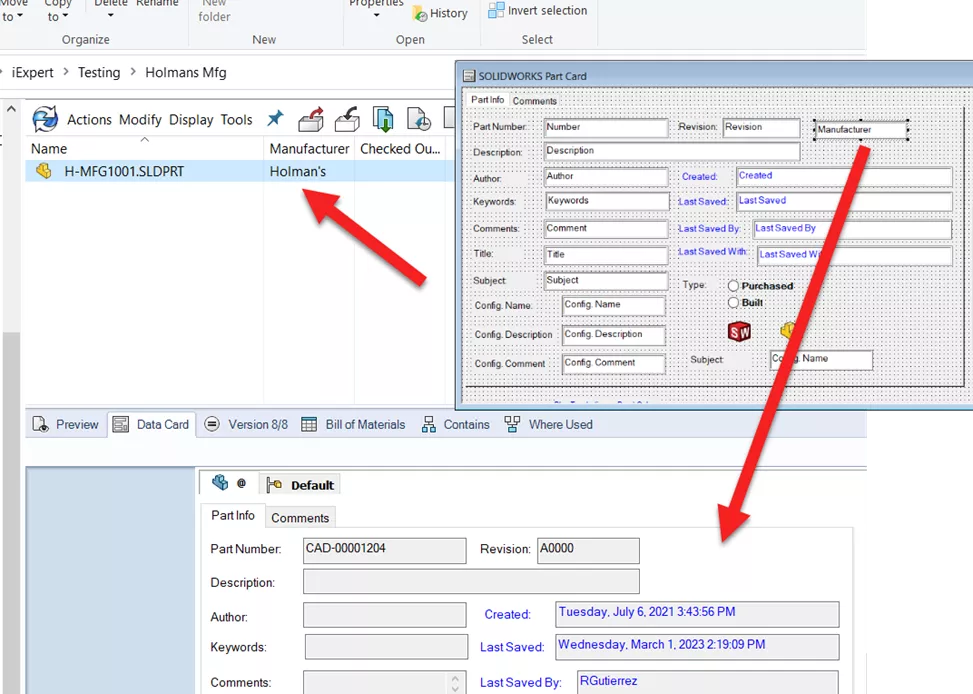

图2：数据卡中的隐藏变量，但显示在列集中

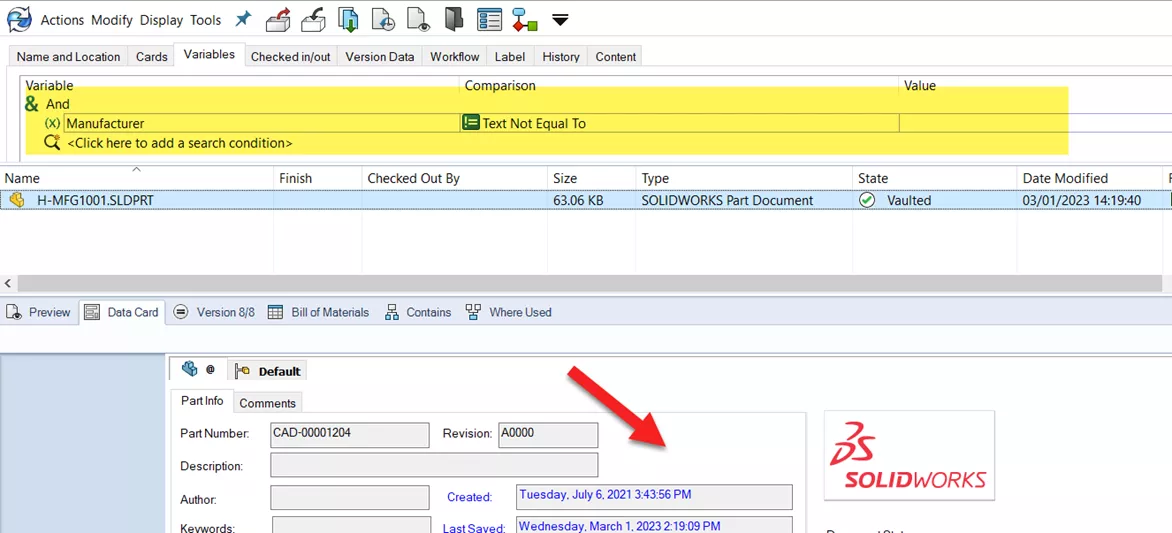

图3：在数据卡中保持隐藏状态的变量搜索

希望这个实用小技巧能对你有所帮助。了解更多关于 SOLIDWORKS PDM 的相关知识，可查看智诚科技教程栏目。
