SIMULIA 2026 新功能直通车｜Abaqus 2026接触和约束的增强

Abaqus/Standard修改接触收敛准则带来的性能提升

现在通过指定收敛检查准则，Abaqus/Standard 会自动修改与接触相关的收敛检查，这可能会减少求解时间。替代收敛检查在较早版本中已被引入。然而，在早期版本中它们不会影响接触特定的收敛阈值。现在可以在 *CONTROLS 选项中将 CONVERGENCE CHECK 参数设置为 MODERATE、RELAXED 或 CONCEPT DESIGN ，接触收敛也会受到影响。

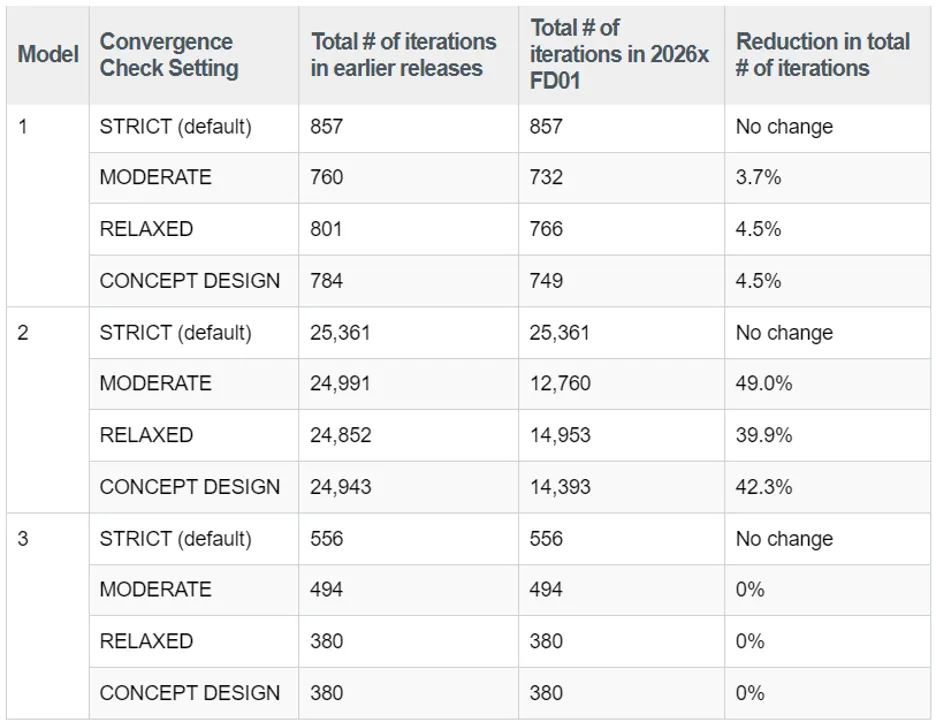

下表列出了由于修改了接触收敛检查，不同接触模型中的总迭代次数所产生的影响。表中的每一行对应一种不同的收敛检查设置。

在默认 STRICT 设置生效的情况下，各版本之间的收敛容差没有变化；因此，对所有使用该设置的模型而言，总迭代次数保持不变。采用 MODERATE、RELAXED 和 CONCEPT DESIGN 设置的模型，其影响如下：

• 模型 1 的迭代次数有小幅比例下降，其中 DESIGN 设置所需迭代次数最少。

• 模型 2 的迭代次数有较大比例下降，其中 MODERATE 设置所需迭代次数最少。这表明进一步放宽收敛阈值并不总是会带来收敛性的提升，这一点在直觉上可能有些反常。在某些情况下，你可能会观察到 STRICT 设置比其他设置具有更好的收敛表现。

• 模型 3 的迭代次数没有变化，这表明接触相关的收敛检查并不控制该模型的收敛过程。

• 在精度方面，对模型 2（与早期版本相比受影响最大）进行了检验。在每一种替代收敛检查设置下，这些更改都没有导致峰值 Mises 应力或峰值接触应力出现差异。对于该模型，在早期版本和本版本中，不同设置下的峰值接触应力彼此相差在 3% 以内，峰值 Mises 应力彼此相差在 0.1% 以内。总体而言，你需要自行确认这些替代检查得到的解在单独使用时，或与默认 STRICT 设置相比时，其结果精度是可接受的。

Abaqus/Standard 接触计算性能提升

针对多接触场景模型，Abaqus 2026 FD01 版本相比旧版本实现显著提速。测试环境：8 CPU，涵盖管道夹具、定子、盘式制动器、联轴器、转子衬套插入等典型接触模型。

全局绑定（Global Bonding）功能增强

全局绑定仍是接触开发的关注领域，此次更新支持更多种结构连接形式：

• 壳边缘 - 壳边缘绑定

• 壳边缘 - 壳内部绑定

• 梁端部 - 梁端部绑定

• 梁 - 实体绑定

• 壳边缘 - 实体绑定

Abaqus/Standard 中圆形截面梁的接触表面表示

现在可以将 Abaqus/Standard 配置为在内部生成用于通用接触计算的表面单元，以表示梁和管道的圆形截面。

优势：可以更准确地对梁端部进行建模，并在接触表面上获得更详细的接触输出结果。

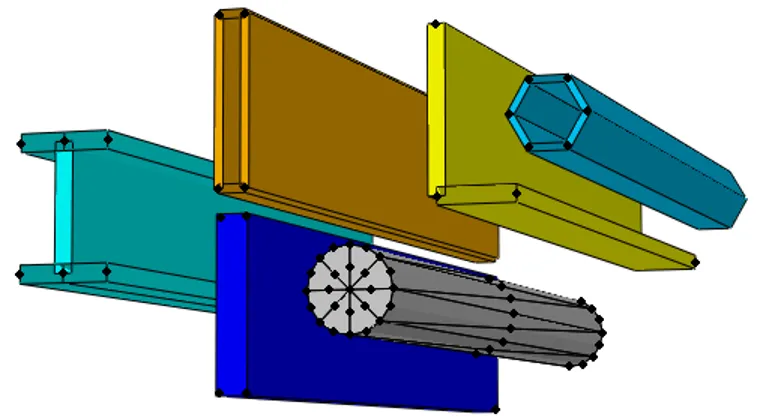

在早期版本中，Abaqus/Standard 默认会在非圆形梁截面的外部附近自动生成接触面、节点和边的网格。现在，可以将 Abaqus/Standard 配置为在内部生成用于通用接触计算的表面单元，以表示梁和管道的圆形截面。下图展示了基于由 Abaqus/Standard 为通用接触在内部生成的表面单元网格，不同截面梁的接触表面表示方式。

使用通用子模型接口的壳到壳、壳到实体、梁到梁与实体到实体子模型分析

除早期版本已支持的梁到实体和梁到壳子模型分析外，通用子模型接口现在还支持壳到壳、壳到实体、梁到梁和实体到实体的子模型分析，并且包含温度、孔压和声压自由度。

优势：现在在整体模型与子模型分析之间，可以在更广泛的单元类型组合下执行子模型分析。

Abaqus/Explicit 中 C3D10 单元的接触应力增强

在 Abaqus/Explicit 中，现在在后处理过程中会对二阶四面体单元（C3D10）的接触应力进行平滑处理。

优势：接触应力的表现更加连续、视觉上更加一致，并且与 Abaqus/Standard 中的可视化结果保持一致。

接触应力分布在许多应用中都是关键因素，包括载荷传递、磨损、材料失效以及机械分析中的界面行为。

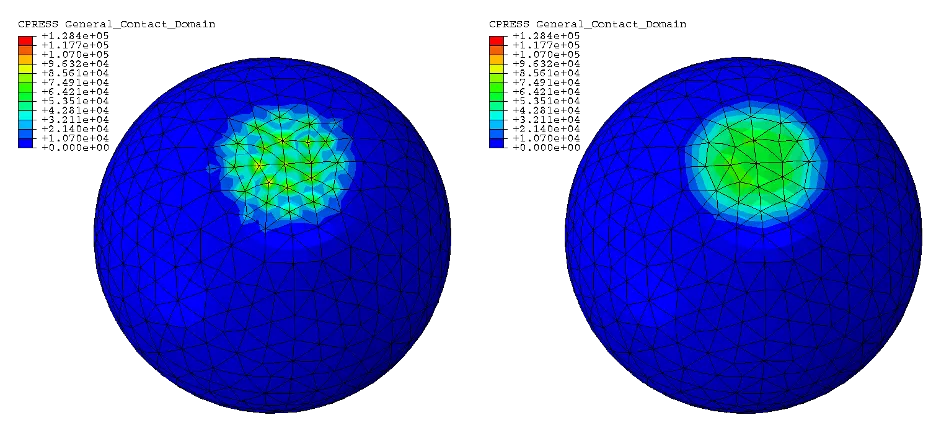

下面的示例展示了一个球体被压缩在两个解析刚性表面之间（未显示）。接触分布清楚地展示了新的滤波输出所带来的优势。
