什么时候该从线性有限元分析切换至非线性有限元分析?

日期:2026-04-23 发布者: Andrea Isfeld 浏览次数:

有限元分析(FEA)已成为工程师的标准工具,可在制作物理样机前评估产品性能。但并非所有有限元分析都相同:选择线性求解器还是非线性求解器,直接决定结果是贴合实际、

有限元分析(FEA)已成为工程师的标准工具,可在制作物理样机前评估产品性能。但并非所有有限元分析都相同:选择线性求解器还是非线性求解器,直接决定结果是贴合实际、具备工程指导意义,还是看似合理却无法还原真实结构行为。

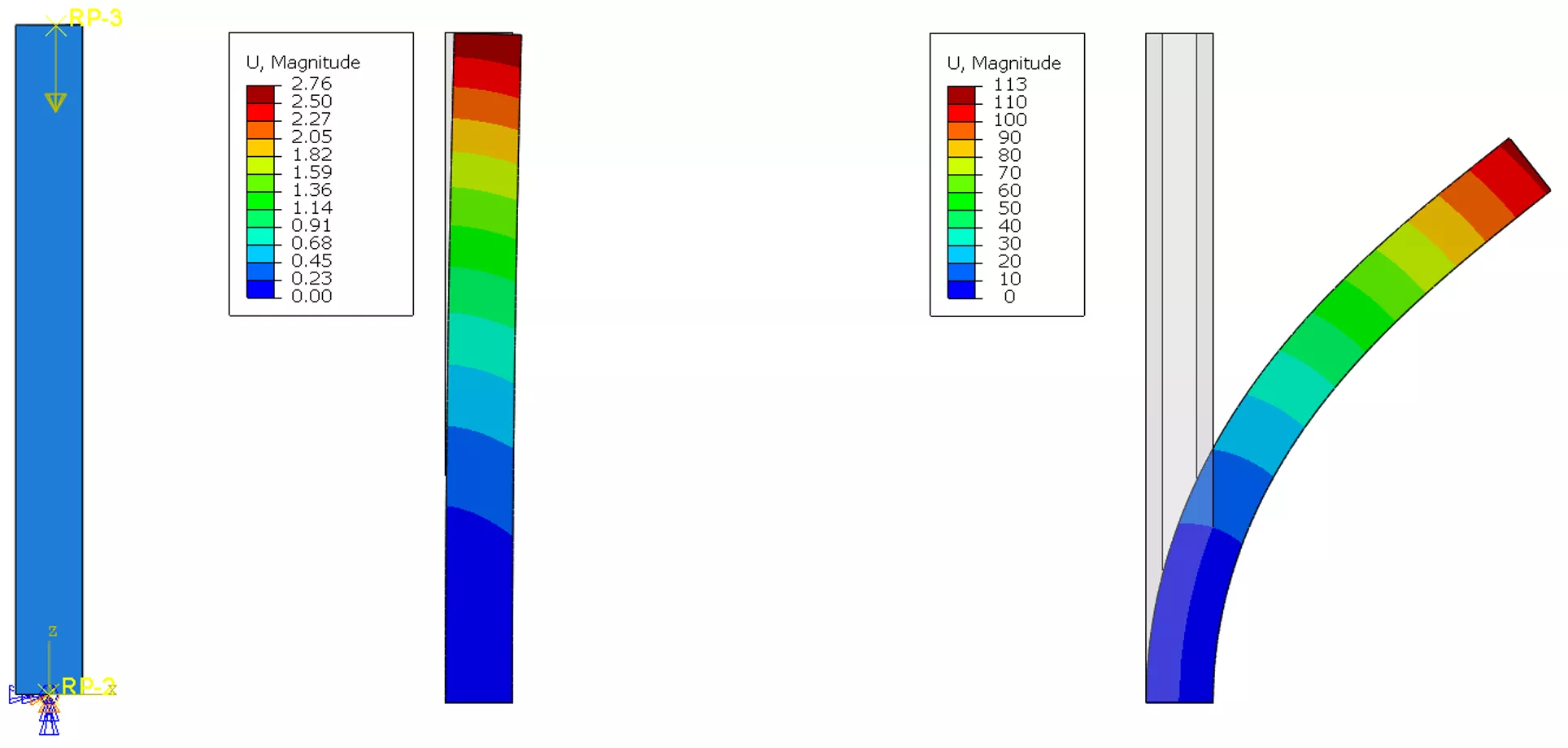

下图为偏心载荷柱的简单示例:线性分析无法识别随柱体变形、载荷偏心距增大带来的二阶载荷 - 位移效应,导致线性分析算出的位移比非线性分析小数个数量级。

偏心载荷柱的简单示例

本文将说明如何判断线性 FEA 不再适用,以及如何稳妥过渡到非线性分析。相关原理适用于 SOLIDWORKS Simulation、Onshape Simulation、3DEXPERIENCE STRUCTURAL、Abaqus 及其他有限元软件。


什么是线性有限元分析(线性 FEA)

线性有限元分析的核心原理是:力(F)与位移(u)呈线性关系,且与结构刚度(K)成正比。对于静态问题,其控制方程为:

F = K·u

式中,刚度与外载荷均与位移无关,即结构变形不会改变系统响应。基于这一特性,线性系统求解速度快、结果可按比例缩放,且可采用叠加原理组合多个载荷工况。

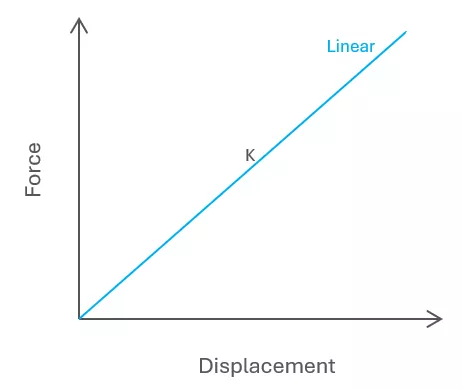

线性刚度图

线性刚度图

线性 FEA 基于三大核心假设:

小变形:结构仅发生微小变形,几何变化不显著影响计算结果。

线性材料特性:应力与应变成正比(直接适用胡克定律)。

恒定边界条件:支撑、载荷与接触状态在分析过程中保持不变。

这些假设让线性分析快速且稳定,因此成为多数早期设计阶段的默认选择。它能帮助工程师评估刚度、定位应力热点,并以极低计算成本对比设计方案。

线性 FEA 的一大优势是适用于大规模设计研究。由于求解迅速、结果可预测缩放,工程师可将线性模型用于试验设计(DOE)或优化流程,以探索广阔设计空间、评估方案权衡、筛选优质设计概念。在 SOLIDWORKS Simulation、3DEXPERIENCE等 CAD 集成工具中,该流程可在软件内无缝完成,工程师无需退出设计环境即可评估性能。

线性 FEA 也广泛用于规范符合性校核。工程中,结构部件通常设计为应力保持在弹性范围内、位移控制在严格公差内。例如,机加工铝制支架在工装载荷下,可通过静态线性分析校核峰值应力是否低于屈服强度并满足安全系数要求。

除静态校核外,线性求解器还可通过摄动法支持动力学与稳定性分析,常见场景包括:

频率提取:识别固有振动模态。

线性屈曲:预测薄壁 / 细长结构的临界载荷。

稳态动力学:评估正弦载荷下的谐响应。

响应谱分析:估算结构峰值响应。

例如,响应谱分析可估算建筑抗震体系的最大基底剪力与倾覆弯矩;特征值屈曲分析可用于长柱,判断其在预期工作载荷下是否保持稳定。

线性 FEA 兼具简洁、快速与可靠三大特点,是结构仿真的核心基础。从安全系数校核、设计优化到线性动力学研究,它都能帮助工程师高效筛选方案、验证设计、指导决策,为后续非线性分析或试验验证奠定基础。对于承受中等载荷的刚性部件,线性 FEA 通常能以远低于复杂仿真的时间成本,提供足够的计算精度。


什么是非线性有限元分析(非线性 FEA)

当线性分析的一项或多项假设不再成立时,需采用非线性有限元分析。此时,刚度与外载荷不再与位移无关,必须随求解过程持续更新。线性问题可通过一次矩阵求逆求解,而非线性问题需要增量载荷步结合迭代 / 显式求解策略,才能捕捉持续变化的结构响应。

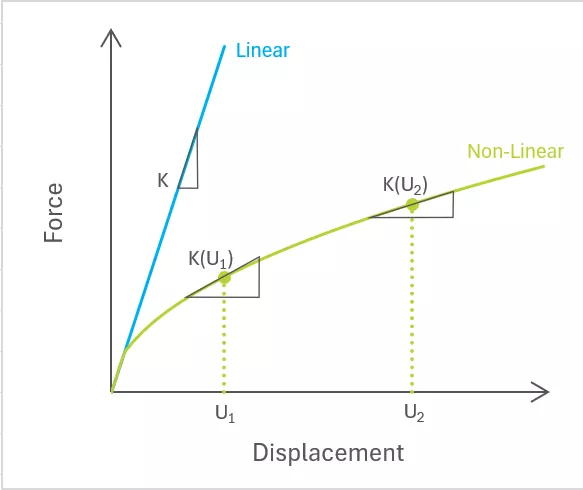

线性与非线性状态下的力-位移关系

线性与非线性状态下的力-位移关系

对于隐式求解器,采用牛顿 - 拉夫逊算法及其变体等迭代方法,反复更新位移、重新计算刚度并校验收敛性。显式求解器(多用于动力学问题)则通过中心差分法以足够小的时间步推进求解,无需收敛校验。

非线性主要有三大来源:

几何非线性:大位移或大转动改变结构刚度或载荷传递路径,屈曲、后屈曲、跃越失稳为典型工况。

材料非线性:材料应力 - 应变响应不再呈比例关系,如金属屈服、橡胶 / 弹性体超弹性变形、复合材料渐进损伤等。

边界条件 / 接触非线性:部件间相互作用在加载过程中发生变化,如间隙闭合、摩擦滑移、部件接触 / 分离。

非线性 FEA 能为超出线性假设的问题提供更精准结果,但计算成本更高,模型设置难度也更大。

非线性分析在众多行业广泛应用:汽车与航空航天工程师用其做碰撞仿真、精细屈曲分析、复合材料分层分析;带卡扣或弹性部件的消费品常需超弹性与接触建模;支架、骨科植入物等医疗器械会发生大变形与复杂相互作用,线性分析无法捕捉;工业机械与承压系统涉及垫片、密封、螺栓连接,必须考虑摩擦、预紧力与接触状态演化。

即便在传统土木与机械工程中,薄壳或细长构件也可能发生屈曲或跃越失稳,导致刚度与载荷状态改变,这些都是线性分析无法覆盖的。

SOLIDWORKS Simulation Premium 等 CAD 集成工具提供基础非线性能力,但强非线性现象通常需要 Abaqus 这类专业求解器。

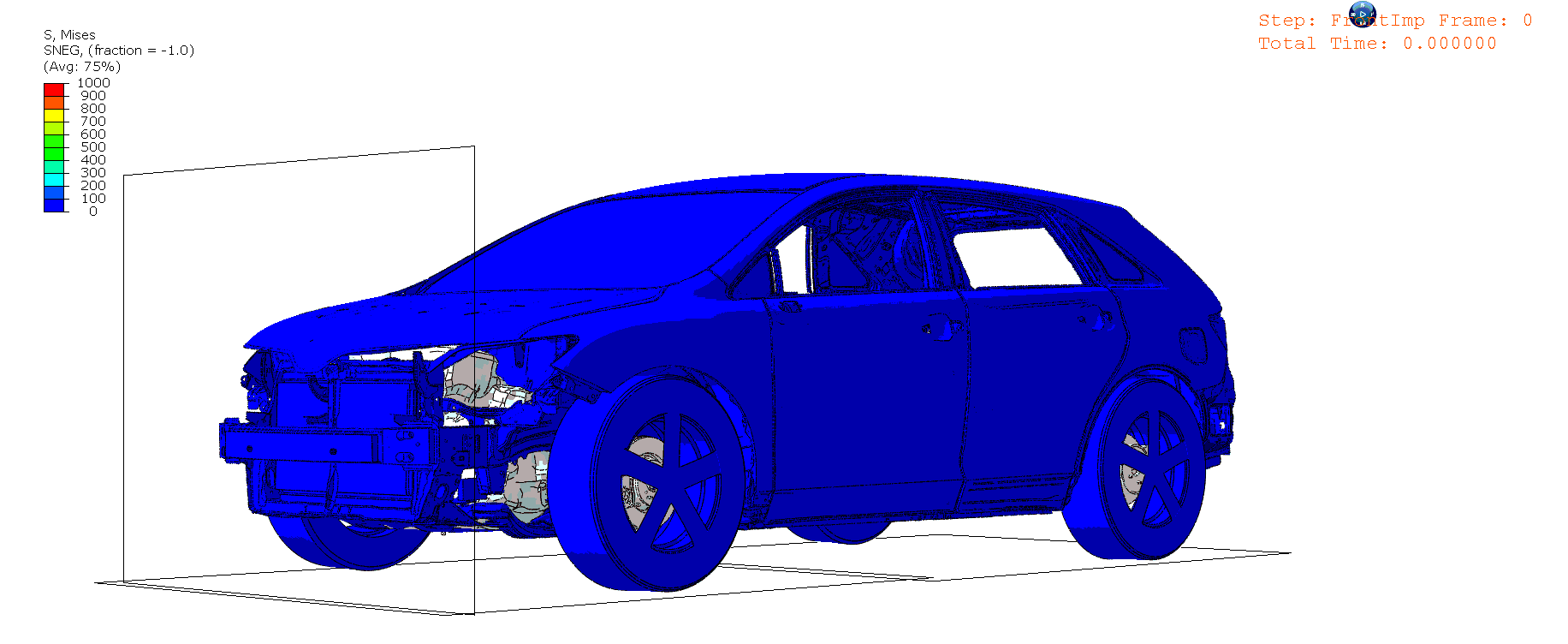

Abaqus/Explicit 中建模的全车碰撞撞击

线性有限元分析不再适用的场景

只要线性假设成立,线性 FEA 就能快速提供有效信息;但面对更复杂的物理场景,线性 FEA 可能产生误导,甚至严重偏离真实情况。以下典型信号表明线性求解器无法完整反映问题本质:

大变形:应变约超 5%,或形状显著改变导致载荷路径重构。

非线性材料响应:屈服、超弹性拉伸、粘弹性、损伤等。

载荷路径改变:跃越失稳、屈曲等失稳现象。

接触效应:表面接触、分离、带摩擦滑移。

非物理线性结果:应力分布或变形不符合实际,表明假设失效。

部分看似线性的工程场景需重点甄别:

受压细长部件:线性屈曲分析可估算临界载荷,但只有非线性分析能揭示结构是否突然坍塌、载荷重新分布或屈曲后稳定。

多物理场仿真:单一载荷看似线性,但多载荷耦合会引入非线性效应,耦合问题尤为明显。例如热力耦合分析中,高温会降低材料强度,引发局部塑性或失稳,纯线性分析无法识别。

绑定接触界面:初始线性模型假设部件完全绑定可行,但会高估刚度或强度。非线性分析可更真实地模拟摩擦、部分绑定、内聚失效等效应,显著影响载荷传递与整体行为。

临界工况下,直接对比线性与非线性结果可判断非线性效应是否显著。若模型出现上述一种或多种行为,建议采用非线性分析方案。


如何过渡到非线性分析

从线性切换到非线性分析,不只是开启求解器选项,而是要精细调整模型以还原真实物理行为,同时保证数值稳定性。不同有限元工具对非线性的处理能力差异较大,因此前期评估求解器能力至关重要。

步骤 1:识别主导非线性类型

材料非线性:是否存在塑性、蠕变、超弹性、损伤?

几何非线性:变形量是否大于厚度 / 跨度(经验准则:应变 / 位移>5%)?

边界 / 接触非线性:部件是否分离、滑移、产生摩擦相互作用?

明确非线性来源,可优先确定模型关键特征与求解器需求。

步骤 2:评估求解器能力

修改模型前,确认有限元工具可处理目标非线性效应:

SOLIDWORKS Simulation 等 CAD 集成求解器易用、迭代快,支持塑性、超弹性等基础非线性。

Ansys 等通用求解器可处理大变形、复杂材料、高级接触。

针对强非线性现象(失稳、复杂接触、多物理场耦合),Abaqus 以稳健性与精度著称,是我们首选的机械有限元求解器。

步骤 3:调整模型设置

分析步类型与参数

选择匹配物理场景的分析步类型:通用静态步适用于塑性、超弹性等准静态问题;里克斯 / 弧长法步适用于屈曲、跃越失稳等失稳问题。隐式(Abaqus/Standard)或显式(Abaqus/Explicit)动力学步不仅适用于质量 / 惯性效应显著的场景,也适用于强非线性、复杂接触导致静态求解困难的准静态问题。复杂仿真可采用多物理场耦合方案,Abaqus 可便捷地将不同求解器与分析步组合为连续流程。

开启几何非线性(如 Abaqus 中设置 NLGEOM=YES),使刚度矩阵随结构变形更新。调整时间增量、稳定控制、收敛容差以提升计算稳健性。

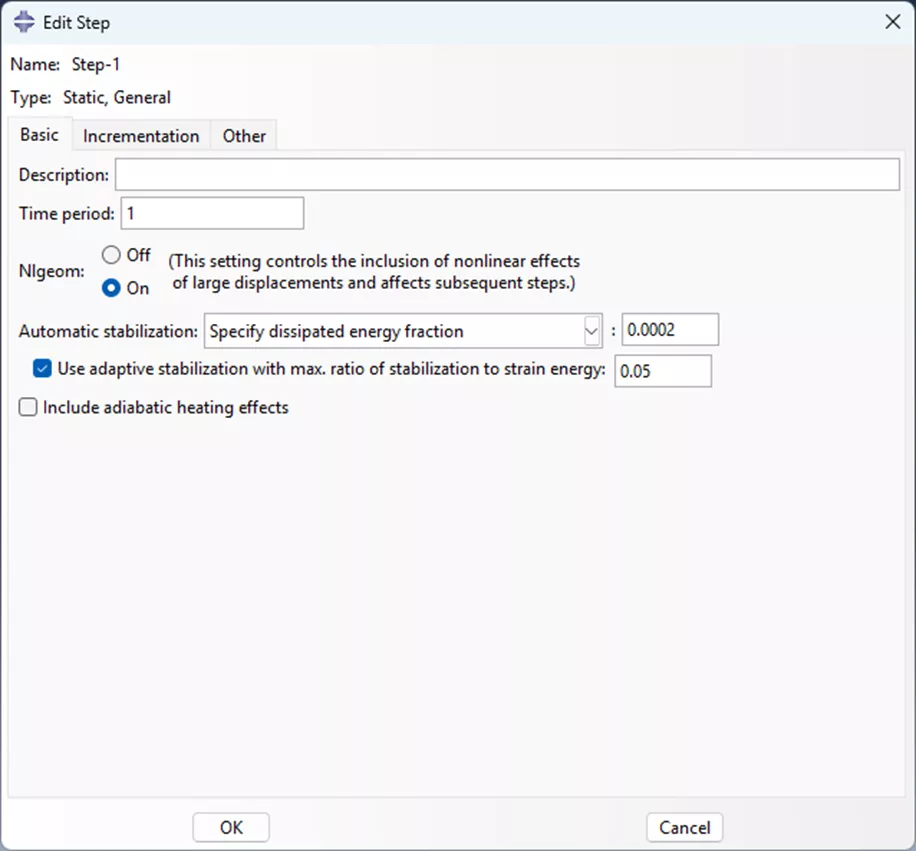

Abaqus/CAE 中的步进设置

Abaqus/CAE 中的步进设置

材料模型

将简单弹性材料定义替换为精细化模型(塑性应力 - 应变曲线、超弹性应变能势、粘弹性模型等)。Abaqus 在复杂材料及用户自定义材料建模与表征方面处于行业领先。

接触定义

按接触域、属性、公式定义接触相互作用,允许表面在分析过程中建立并演化接触状态。Abaqus 可通过通用接触算法,自动定义全模型在整个分析过程中的所有接触相互作用,具备独特优势。

载荷与边界条件

重新校核载荷与约束:例如,小变形线性压力载荷需更新为跟随面载荷,随变形面移动。

载荷可在分析步内逐级施加,或按加载 / 边界条件的不同阶段拆分为多步,降低单步复杂度,提升收敛性。

稳定控制

必要时添加自动稳定或接触稳定,帮助非线性分析通过跃越失稳、屈曲、接触等不稳定阶段。

步骤 4:验证与迭代

结果合理性校验

将位移、应力、支反力与理论计算、简化模型、工程直觉对比,确保解的行为合理。

模型能量校验

监控能量分量,避免人工稳定扭曲模型物理特性:

Abaqus/Standard(隐式)仿真中,人工稳定能(ALLSD)(代表人工粘性阻尼)应远低于总应变能(ALLSE),建议 ALLSD 控制在 ALLSE 的 5% 以内,多数分析师目标为 1% 以下。

Abaqus/Explicit(动力学 / 准静态)分析中,动能(ALLKE)应远小于内能(ALLIE),除非为刻意的动力学问题;实用准则为 ALLKE 控制在 ALLIE 的 5%–10% 以内。

能量图是验证有限元分析模型的强大工具

能量图是验证有限元分析模型的强大工具

与试验 / 经验数据对标

有条件时,将模型与试验结果、行业标准、公开文献数据对标,确认精度。

网格细化

确保网格足够细密,以捕捉应力梯度、接触行为、局部塑性区。执行网格收敛性校验:逐步加密网格,直至峰值应力、位移等结果趋于稳定。非线性问题对网格质量更敏感,接触界面与塑性区尤为明显。

模型设置迭代

根据验证结果,调整材料属性、边界条件、求解器控制参数。非线性 FEA 通常需要多轮优化,才能获得可信结果。


结论

线性 FEA 是解决多数工程问题的高效快捷工具,但部分设计需要更高级的处理方式。大变形、非线性材料行为、动态接触状态、失稳现象均是非线性分析的适用信号。

当必须切换分析类型时,Abaqus 等非线性求解器能更精准、更可靠地捕捉上述效应。核心原则是:由问题物理特性驱动建模选择,而非由当前方法的便捷性驱动。从简单模型起步,逐步增加复杂度,并尽可能通过试验验证。这种严谨流程能确保非线性 FEA 不仅提供分析洞察,更能保证结果可信。
