为什么量子硬件必将采用仿真优先的设计模式

本文将介绍以仿真为先导的工程方法在推动量子计算走出实验室原型阶段过程中的关键作用，以及达索系统的MODSIM（建模 + 仿真一体化） 方案如何将建模与仿真深度融入设计流程，使工程师能够在虚拟环境中攻克复杂多物理场难题。通过采用这套方法论，整个行业可以加速创新、降低成本，并为可规模化、实用化的量子系统铺平道路。

量子计算常被形容为一场 “追求更好量子比特（qubit）的竞赛”，但随着产业开始从实验室原型走向规模化，各种全新的约束条件愈发清晰。真正的挑战已不只是量子物理本身，而是逼近物理极限的工程化实现。

现代量子系统工作在极端环境下：数据速率达到吉比特级、材料工作在超导区间，所有器件必须在接近绝对零度的极低温下稳定运行。在这种条件下，哪怕是互联线、电缆、印制电路板这类看似简单的组件，都会变成高度复杂、强耦合的多物理场问题。

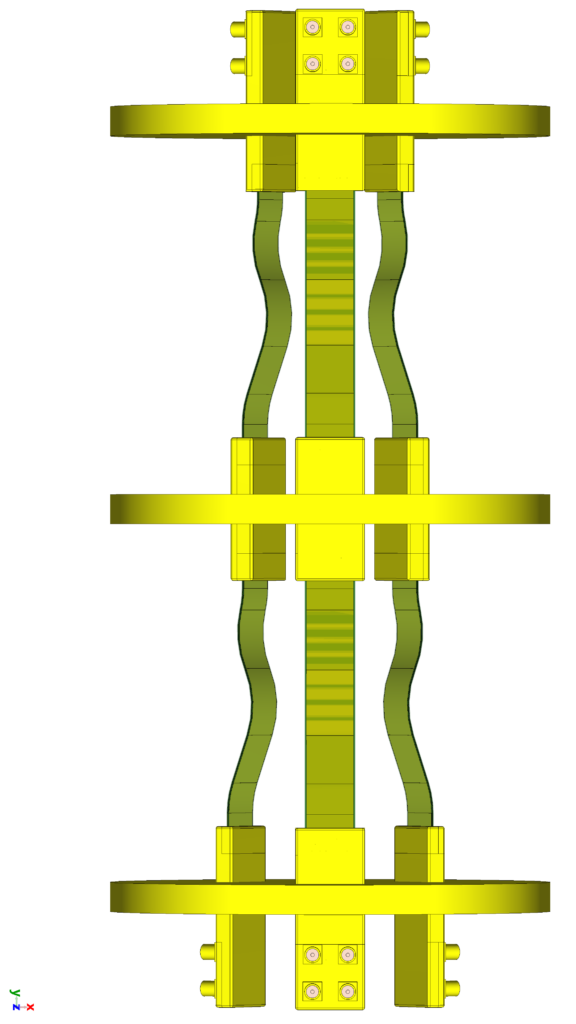

量子计算机中使用的多通道柔性转同轴接口的三维模型。

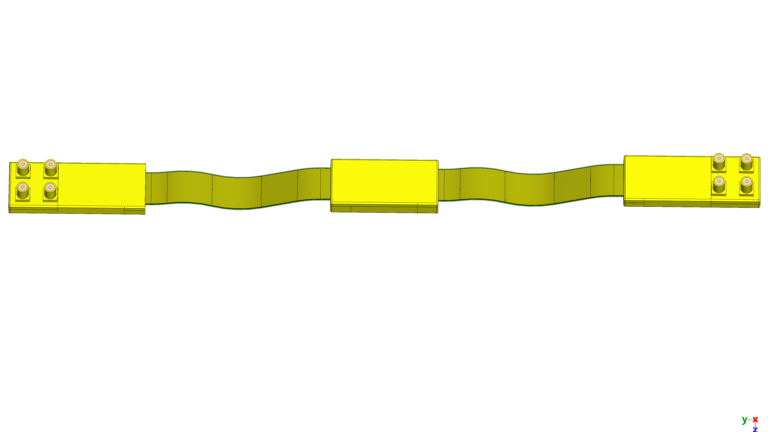

放大到一个柔转同轴模块的某个部分。

这就形成了一个根本性瓶颈：单纯依靠物理实验已经远远不够。在极低温环境下迭代硬件速度慢、成本高，而且往往不具备可行性。于是，整个行业开始出现一段早已在航空航天、汽车、半导体设计领域发生过的转型 ——走向以仿真为先导的工程设计。

这正是达索系统所提供的MODSIM的关键价值所在。

MODSIM 不再把仿真当作下游验证环节，而是从一开始就将建模与仿真深度嵌入设计流程。工程师可以在制作任何硬件之前，就在虚拟环境中探索设计方案、理解耦合物理效应、验证性能。在物理测试本身就受限的领域，这种转变不只是有利，而是必需。

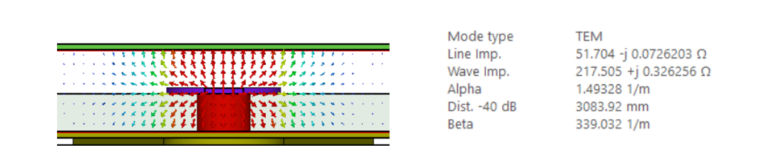

偏置/驱动/信号线的特性阻抗视图。用全波求解器计算。

这种转型的典型案例，来自一家为量子计算机开发高性能互联方案的企业。他们面临的挑战是：预测超导传输结构在极低温、高频下的行为。这需要对电感、损耗机制、电磁耦合、屏蔽效应进行精确建模 —— 这些物理现象在实验中很难分离，尤其在设计早期。

借助 SIMULIA 的电磁仿真能力，研究人员得以在统一环境中完整捕获这些效应：

用表面阻抗法对超导材料建模

用全波仿真分析复杂几何结构中的信号传输与耦合

直接在仿真中分析细微物理效应，例如伦敦穿透深度对电磁行为的影响

在一次研究中，仿真结果明确显示：当导体厚度超过穿透深度时，结构间的耦合效应几乎完全消失—— 这一关键结论仅靠测试很难得出。

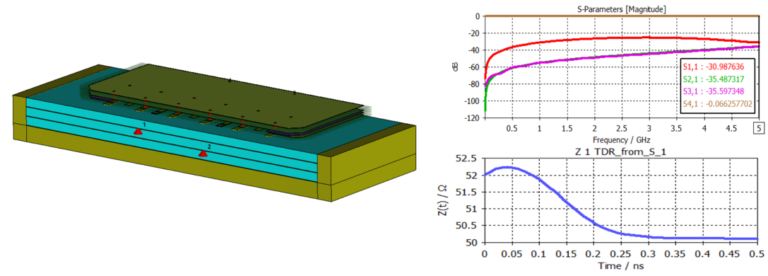

S参数和TDR是软转同轴模块内连接器段的结果。为设计者在阻抗和Xtalk优化阶段创建了一个3D模型。

更重要的不只是仿真精度，而是它彻底改变了设计流程。工程师不必反复制作与测试多个物理样机，而是在虚拟空间中遍历广阔的设计空间，快速比较不同结构、材料与几何方案。结果是：迭代更快、成本更低、对系统行为的理解更深刻。

值得强调的是，这不局限于电磁领域。量子硬件本质上是多物理场系统：

热效应影响性能与稳定性

极端温度梯度带来机械约束

瞬态行为决定信号完整性

这些领域强耦合，孤立求解已不再可行。MODSIM 方法能够完整捕获这些相互作用，提供更全面、更具预测性的系统性能视图。

目前，量子计算领域的大部分仿真仍集中在组件级：互联线、放大器、低温电子学被单独分析，且往往处于孤立流程中。但随着系统规模化，集成化需求将无法回避。下一步，是把这些元件连接成一致的系统模型，覆盖整个架构的信号路径、热流、电磁交互。

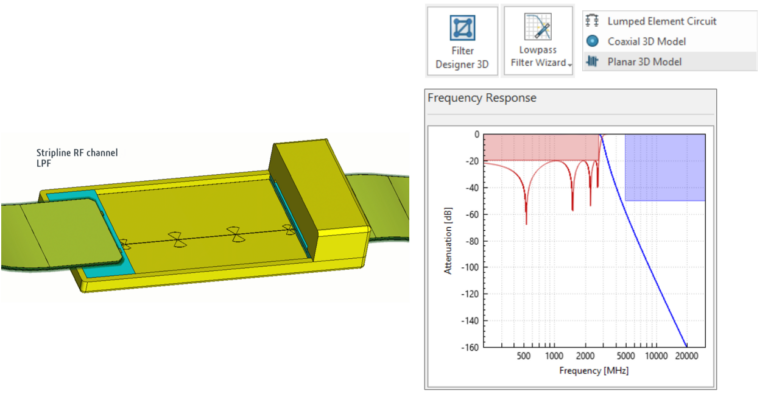

低通滤波器（LPF）示例，用于优化偏置/驱动线中高频噪声抑制水平。使用 CST Studio Suite 创建的模型：3D 滤波器设计器。

由此，数字孪生（Virtual Twin） 的概念正式登场。通过创建量子系统的虚拟数字镜像，工程师可以在投入物理实现之前验证性能、定位瓶颈、优化设计。在实验成本高昂且条件受限的环境中，这种能力成为推动创新的强力引擎。

更广泛的启示已经非常明确：量子计算正在进入一个工程化水平决定发展速度的阶段。正如仿真曾经彻底改变半导体、航空航天等行业一样，它也注定将在可扩展量子硬件开发中扮演基石角色。

那些尽早认识到这一转变的企业，将更有能力驾驭未来的复杂性。通过采用仿真驱动设计，他们可以缩短开发周期、探索更具野心的架构，并最终加速走向实用化量子系统。

量子计算或许诞生于实验室，但它的规模化、优化与产业化，必将在仿真中完成。
