Abaqus R2026x 版本结构仿真功能增强

一文纵览最新 2026x 版本中 Abaqus 求解器的全新功能与增强点。

核心要点

几何理想化自动化：支持提取中线与中性纤维，加速复杂三维结构的中面抽取流程。

网格质量提升：四边形主导网格采用全新算法，通过交互式边界布种灵活调整网格密度，支持对多面体体执行分区六面体网格划分。

可复用接触配置：一次性完成基于模型的接触属性设置，即可在多个仿真中复用，无需为不同工况重复创建定义。

编织复合材料精准仿真：可考虑厚度变化与角度偏移，为专用制造工艺提供可预测的仿真结果。

模型质量高效分析：通过升级的检查工具定位失效单元、高亮相连三角形单元、可视化穿透向量，快速识别低质量区域。

引言

从事复杂结构问题分析的工程师，依赖能够提供可靠结果与高效流程的技术。我们的结构仿真能力持续演进，以应对高阶工程挑战。最新 R2026x 版本在 3DEXPERIENCE 平台与 Abaqus 统一有限元应用中带来多项关键更新，进一步优化用户体验与分析精度。

以高级工具支撑结构分析工作

仿真对精度与计算效率均有要求，在精细模型与合理分析时长之间取得平衡，一直是行业的核心难题。

本版本新增多项功能，可自动化执行重复、耗时的操作，让你更专注于运用工程知识进行数据解读与性能优化。3DEXPERIENCE 平台将这些能力整合，提供连贯统一的使用体验。当你更新几何模型时，下游仿真任务会自动同步更新，支撑从设计到分析的稳健工作流。

R2026x 在几何处理与网格划分方面带来了进一步优化。

几何理想化更新

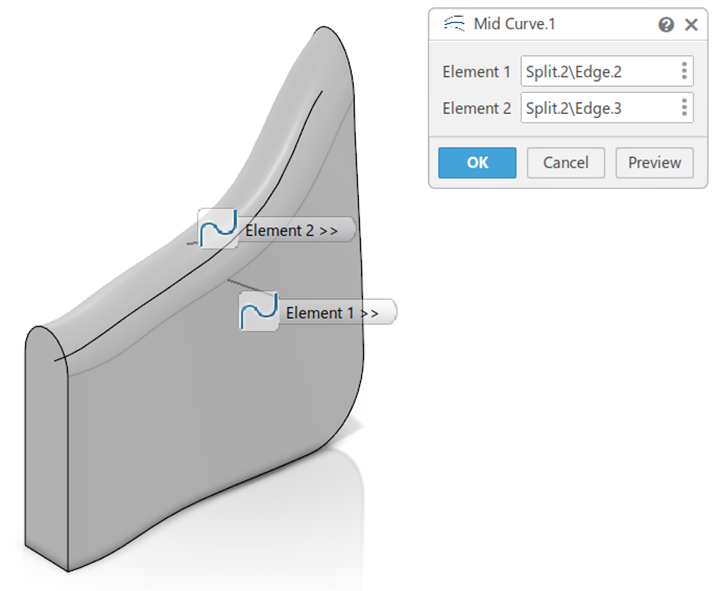

为仿真简化几何模型至关重要。在Abaqus R2026x 版本中，你现在可在两条线之间提取中线，显著提升复杂三维结构中面抽取流程的效率。

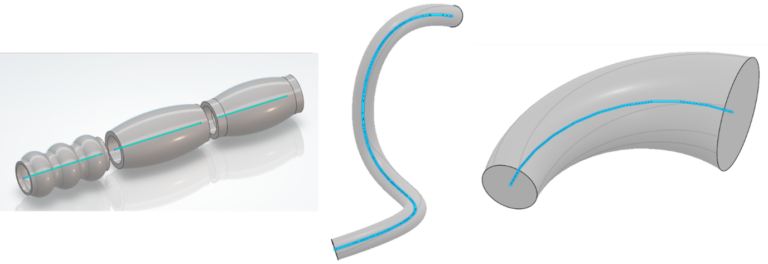

另一项增强支持从圆杆或管道中提取中性纤维，并存储纤维上各边界的最小、最大与平均半径。这为后续版本中实现从几何到仿真梁截面的精准定义奠定基础。

在分片修剪功能中，新增局部外插模式，可精细化控制几何延伸方式，提升模型保真度，并优化下游网格划分工作。

新一代网格划分技术

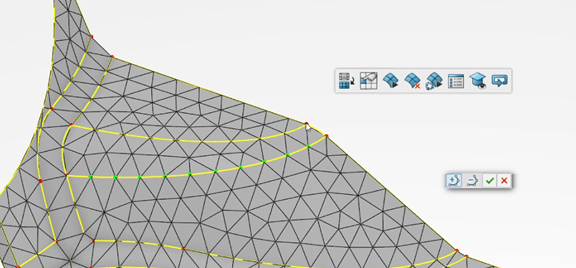

网格质量直接影响计算开销与结果精度。交互式网格边界布种现在支持更快速的调整，你可精细调节网格密度，无需等待界面刷新或响应延迟。

实体网格更新

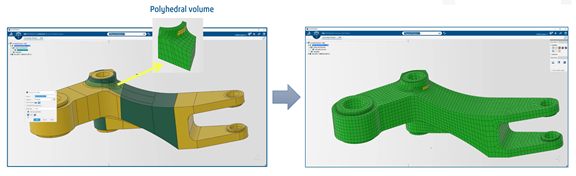

Abaqus升级后的四面体填充工具在域识别与组创建能力上得到增强，支持可选填充内部空腔，并支持更灵活的选择，便于后续属性指派。

分区六面体网格划分能力已扩展至支持通用多面体体，你可轻松对以往只能采用四面体网格的几何实体生成六面体网格。这一改进提升了网格一致性，在应力集中关键区域可获得更高精度结果。

四边形主导网格增强

四边形主导网格器采用全新算法，可自动减少网格不规则性，同时提升网格质量与流场平顺性。在需要手动调整网格的场景中，网格编辑命令得到增强，可创建持久化局部网格细化，避免后续几何调整覆盖已做编辑，节省数小时的返工时间。

有限元建模与复合材料

组建模

你现在可直接从实体创建空间单元组，提取所有相关网格单元，或从已提取的三维网格域中创建。这简化了复杂模型的管理，并强化了模型定制能力。此外，基于曲面的组功能得到增强，用户可通过便捷的切换与对齐功能控制方向，进一步降低出错率，优化涉及壳单元的工作流。

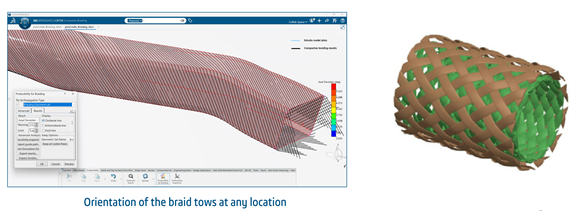

编织复合材料建模

复合材料壳截面创建功能已增强，支持编织复合材料零件。当在 3DEXPERIENCE 平台上执行编织工艺时，可计入制造过程带来的各类变化，这对精准仿真该类复合材料工艺制造的零件至关重要。

此项全新增强扩展了我们的复合材料仿真能力，带来更具预测性的仿真结果。

模型检查与质量分析

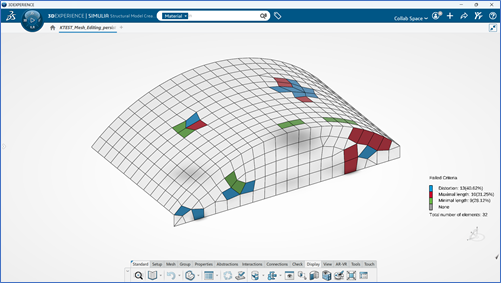

“一次做对” 对加快项目周期、降低成本至关重要。Abaqus升级后的检查工具现在可高亮四边形主导网格中的相连三角形单元，帮助分析人员识别网格低质量区域，或可通过移除三角形单元优化的区域。质量分析工具在检查模块中为选定网格指标新增等高线绘制选项，可精准定位失效单元，高亮最关键的质量问题。

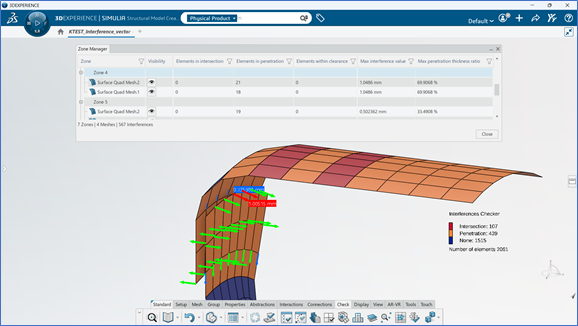

穿透向量可视化结合统计信息，进一步优化数字化穿透消除工作流，让你在几何冲突影响求解收敛前就完成处理。

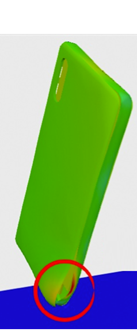

相互作用与连接

接触定义的效率达到前所未有的水平。基于模型的接触允许你在模型层级配置接触属性、初始化与处理规则，这些定义现在可在多个仿真中复用，无需为不同工况重复创建。Abaqus R2026x 还新增对锂电池行为工作流中巴特勒 - 沃尔默动力学属性的支持，以及对欧拉材料作为支撑的支持，可用于欧拉 - 拉格朗日耦合（CEL）应用场景。

接触精细化与紧固件更新

在基于模型的接触定义基础上，全新功能可直接在工况应用中简化接触精细化操作，支持暂停、恢复或调整基于模型的接触定义。基于模型与基于工况的接触方式将并行存在，确保平滑过渡，我们建议用户采用基于模型的通用接触。

自动化有限元建模方法中的紧固件检测能力得到大幅提升，支持精确层与最大层数指定，并支持表面紧固件的几何曲面检测，简化模型设置，使功能与独立工具保持一致。

现在支持基于单元曲面的约束，用于耦合与连接场景，包括锚定在壳边界上的弹簧，遵循最佳实践并实现更紧密的求解器集成。

进一步提升专业能力

专家 Jamie Wheat 将主讲一场深度网络研讨会，详解以上所有Abaqus新功能。Jamie 在交通与出行行业结构工作流开发方面拥有丰富经验，曾服务于顶级 F1 车队，确保本次分享兼具技术深度与工程实用性。

本次研讨会将详细讲解求解器增强与平台优化，重点面向追求更高效率与模型可信度的分析人员，讲解实操应用。不要错过直观体验Abaqus R2026x 新功能、学习高阶仿真效率提升实操技巧的机会。
