在Abaqus/Explicit 与 Abaqus/Viewer 中掌握输出滤波

本文深入探讨输出滤波在 Abaqus/Explicit 与 Abaqus/Viewer 中的核心作用，重点阐述其在抑制噪声、保障仿真数据精准解读方面的重要价值。文章解析了混叠（Aliasing） 这一关键问题 —— 即采样率不足导致的数据失真现象，并通过运行时滤波与后处理滤波提供了切实可行的解决方案。掌握这些技术后，工程师可获取纯净、可靠的仿真数据，真实反映模型的物理行为，为科学设计决策提供支撑。

核心要点

1、什么是输出滤波？

输出滤波通过数学处理抑制仿真数据中的无效噪声，凸显系统的真实物理响应，提升数据的清晰度与可靠性。

2、混叠问题的本质

混叠是因数据采样率过低，无法捕捉高频信号而引发的数据失真，会导致结果具有误导性；奈奎斯特频率是避免混叠的核心基准。

3、Abaqus 中的滤波解决方案

运行时滤波（Abaqus/Explicit）：在数据保存前完成滤波，从源头避免混叠，内置抗混叠滤波器效果优异。

后处理滤境（Abaqus/Viewer）：仿真完成后对数据做进一步平滑与精细化处理。

4、输出滤波最佳实践

先开展频率分析，识别结构的关键动态特性；

遵循 6 倍经验法则设定输出采样率，保障数据保真度；

避免过度滤波，防止滤除结构的有效响应信号；

通过 MAX、ABSMAX 等运行时滤波算子高效监控极值数据；

5、警惕滤波引发的时间偏移与末端畸变，通过仿真方案优化降低其影响。

6、稳健工作流

将频率分析、运行时滤波、后处理滤波结合，为关键工程决策提供纯净、可解读的高质量数据。

一、什么是输出滤波？

输出滤波是对仿真结果施加数学处理的过程，旨在抑制数据中无关的噪声信号，凸显系统的真实物理响应。通过对仿真输出数据进行滤波处理，工程师可提升数据的清晰度与可靠性，更准确地识别系统的真实行为，进而得出精准的分析结论。

二、引言

在有限元分析中，尤其是显式动力学仿真，生成的数据量庞大且复杂度高。工程师普遍面临的核心难题是：如何从高频求解噪声中分离出结构的真实响应。Abaqus/Explicit 的原始数据中往往包含大量振荡信号，这些信号在数学上属于求解结果的一部分，但会掩盖模型的真实物理行为。此时，输出滤波成为不可或缺的工具。合理运用滤波技术，分析师可有效抑制噪声、避免数据误读，清晰、直观地掌握模型的动态性能。

本文将深度解析 Abaqus/Explicit 与 Abaqus/Viewer 中输出滤波的技术原理与实际应用，系统阐述混叠问题的核心危害，详解软件提供的全套滤波方案，并为仿真配置提供专业指导，帮助用户获取纯净、可靠、有价值的仿真数据。

三、混叠的危害：当数据产生误导

混叠的本质是输出采样频率不足引发的数据失真。想象一下：以每秒 1 次的频率观察高速旋转的车轮，你可能会看到车轮静止、缓慢转动甚至倒转的假象 —— 这就是因为采样速率过低，无法捕捉物体的真实运动。在仿真分析中，混叠现象的原理完全一致。

奈奎斯特 - 香农采样定理是该问题的数学理论基础：

要精准重构信号，采样频率必须不低于信号中最高频率分量的 2 倍。这个临界阈值被称为奈奎斯特频率，是数据采集环节的核心基准。

当仿真输出采样率低于该阈值时，混叠就会发生。单个保存的数据点在数学上是准确的，且落在真实的高频曲线上，但将这些点连接绘制后，会生成一条不存在的、具有误导性的虚假波形。

混叠的直观可视化：从西洋镜到涡轮机

西洋镜是 19 世纪的经典装置，通过一系列静态图像制造运动错觉，这是混叠最直观的案例。在现代仿真场景中，以特定帧率渲染高速旋转刚体的动画时，受旋转速率与输出帧率的影响，刚体可能呈现出柔性材料般的变形与弯曲效果。这种 “帧率效应” 是混叠的直接视觉体现，会导致对刚体运动的完全误判。

更贴近工程实际的案例是涡轮风扇仿真：当叶片脱落撞击外机匣时，若动画帧保存频率过低，风扇会呈现倒转的假象。不了解混叠原理的分析师可能会浪费大量时间排查边界条件的问题，误以为旋转约束未正确生效。问题并非出在物理仿真本身，而是观测方式有误。想要看到真实的逆时针旋转，必须提高帧保存频率，以更小的转角增量捕捉风扇位置。

XY 曲线图中的混叠：悬臂梁案例研究

混叠对时间历程曲线图的影响同样显著。以简单悬臂梁为例，对其施加突卸压力载荷，梁会产生自由振动。

真实信号：在 Abaqus/Explicit 仿真的每个时间增量步中，记录梁顶端的竖向速度，可得到平滑、高分辨率的曲线，精准反映振动运动，这是真实的基准信号。

混叠信号：若以更低的频率（例如每隔数百个增量步）输出同一变量，生成的曲线图会截然不同。少量数据点虽落在真实曲线上，但遗漏了所有中间的波峰与波谷。连接这些点后，会生成一条低频虚假信号，完全歪曲梁的真实振动行为。

在这个简单案例中，我们可以用高分辨率数据做对比校验；但在复杂的实际工程分析中，往往只有低频采样数据可用。若不理解混叠原理，工程师可能会错误判定结构的振动响应更慢、振幅更小，进而做出存在缺陷的设计决策。

哪些结果最易受混叠影响？

并非所有输出变量对混叠的敏感程度都相同，敏感度直接与变量的频率成分相关：积分类运算会平滑信号、滤除高频分量；微分类运算则会放大高频分量。

由此可得出结构分析中变量的混叠敏感谱系：

• 低敏感度（位移）：位移是速度对时间的积分，而速度又是加速度的积分，双重积分天然滤除高频噪声，因此位移曲线通常平滑，不易出现混叠问题。

• 中敏感度（速度）：速度是加速度的一次积分，频率成分多于位移，但噪声水平通常低于加速度，处于中间区间。

• 高敏感度（加速度与反作用力）：这类物理量是显式动力学分析中最 “原始” 的信号，直接反映网格单元中传播的高频应力波，因此噪声极大、极易受混叠影响。

即便在 Abaqus/Explicit 中运行准静态仿真，由于载荷速率极慢，动态效应可忽略，混叠通常不会成为问题。但对于涉及冲击、碰撞、高频振动的分析，必须格外关注加速度与力的输出设置。

四、双管齐下的解决方案：Abaqus/Explicit 与 Abaqus/Viewer 中的滤波

Abaqus 提供全套滤波工具，可在两个阶段抑制噪声与混叠：仿真运行过程中（运行时滤波）、仿真完成后（后处理滤波）。

1. Abaqus/Explicit 运行时滤波

运行时滤波是第一道、也是最关键的防线，在数据写入输出数据库（ODB） 之前完成处理。该方案的核心意义在于：一旦信号欠采样、混叠数据被写入 ODB，丢失的高频信息将永久无法恢复。

Abaqus/Explicit 支持多种行业标准滤波器，可通过*FILTER关键字定义：

巴特沃斯（Butterworth）滤波器：通带内具有最平坦的幅频响应，是通用场景的首选滤波器。

切比雪夫 I 型（Chebyshev Type I）滤波器：滚降特性比巴特沃斯滤波器更陡峭，但通带内存在波纹。

切比雪夫 II 型（Chebyshev Type II）滤波器：阻带内存在波纹，通带内无波纹。

第一步帧率为0.5帧/秒。避免锯齿现象。

内置抗混叠滤波器：默认首选方案

对于绝大多数应用场景，无需自定义滤波器。Abaqus 内置一套配置完善、效果优异的抗混叠滤波器，启用该滤波器时，软件自动采用二阶低通巴特沃斯滤波器，其智能之处在于截止频率的自动设定。

截止频率自动设定为输出采样率的 1/6。

举例说明：假设设置每 0.1667 毫秒输出一次历史数据。

1. 输出采样率 = 1 / (0.1667×10⁻³ 秒) = 6000 Hz（6 kHz）

2. 奈奎斯特频率 = 采样率的 1/2 = 3 kHz（高于该频率的信号会引发混叠）

3. 滤波器截止频率 = 采样率的 1/6 = 6000 Hz / 6 = 1000 Hz（1 kHz）

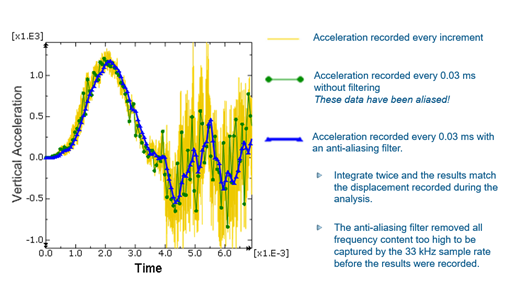

将截止频率设为 1 kHz，可大幅衰减所有高于该频率的信号，确保在信号采样并写入 ODB 前，消除接近奈奎斯特频率的风险成分，最终得到无混叠的纯净信号。使用该滤波器的另一大优势是：若输出采样率过低导致滤波失效，Abaqus 会自动发出警告，相当于内置混叠防护校验机制。

2. Abaqus/Viewer 后处理滤波

若已将丰富的高频信号保存至 ODB（建议配合运行时滤波使用），可在 Abaqus/Viewer 中对 XY 数据执行进一步滤波操作，通过操作 XY 数据对话框实现。后处理滤波适用于以下场景：

• 无需重新运行分析，即可对比不同滤波器类型与截止频率的效果；

• 为报告展示对数据做平滑处理；

• 进一步抑制运行时滤波未完全消除的残余噪声。

核心差异：单趟滤波与双趟滤波

运行时滤波与后处理滤波存在关键技术区别：

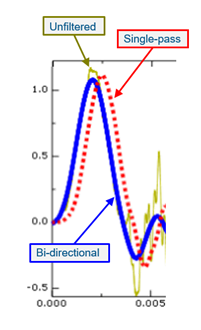

Abaqus/Explicit 运行时滤波：属于单趟因果滤波器，仅随仿真推进沿时间正向处理数据。这是物理层面的必然限制 —— 求解器无法 “预知未来数据”。单趟处理的结果是滤波输出会产生相位偏移（时间延迟），滤波曲线的波峰相比原始信号会轻微右移（时间滞后）。

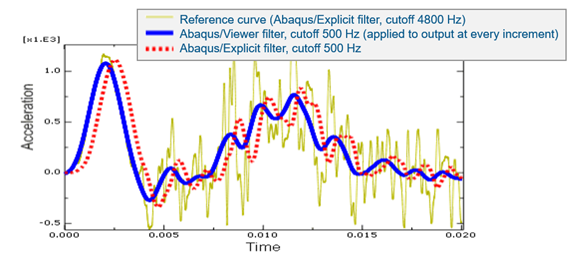

Abaqus/Viewer 后处理滤波：属于双趟（双向）滤波器，先沿时间正向、再沿反向处理完整数据序列。反向处理可有效修正正向处理带来的相位偏移，因此 Viewer 滤波后的信号与原始未滤波信号在时间上完全对齐。

尽管运行时滤波引发的时间偏移通常很小，但分析师必须知晓该失真的存在，尤其是在需要精准关联时间事件的场景中。

五、最佳实践

理论知识固然重要，高效滤波更依赖实操方法，核心目标是平衡数据保真度与文件体积。

1. 如何设定输出频率

理想的输出频率应满足：足够高以捕捉结构关键响应，又不至于过高导致 ODB 文件体积过大。推荐系统化操作流程：

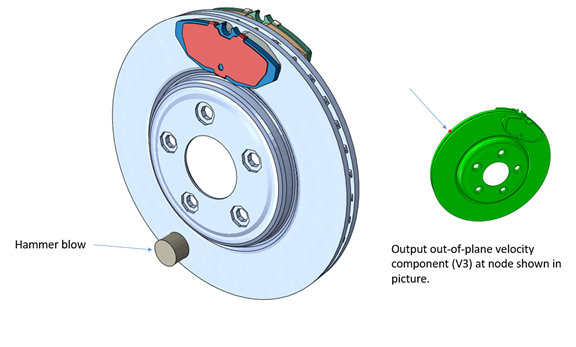

开展固有频率分析：运行显式动力学仿真前，先在 Abaqus/Standard 中对同一模型执行固有频率提取分析（*FREQUENCY），获取结构主导振动模态的特征频率。

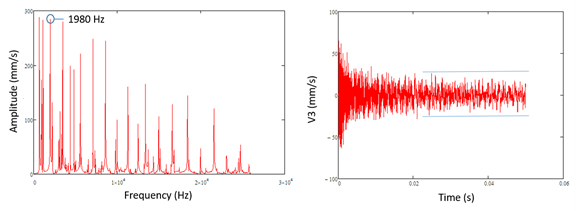

确定最高有效结构频率：模型可能包含数百个振动模态，但通常只有前若干阶模态具有结构意义。确定工程问题中真正关注的最高频率，多数结构振动问题的该值在 50 Hz~5000 Hz 之间，远低于决定稳定时间增量的模型最高频率（通常达数百 kHz）。

设定输出速率：以最高有效频率为依据设定输出速率。建议将滤波截止频率设为该值或略高；若使用内置抗混叠滤波器，可反向推导：

目标截止频率：5000 Hz

所需输出采样率：6× 截止频率 = 30000 Hz

所需输出时间间隔：1 / 30000 Hz ≈ 3.33×10⁻⁵ 秒（0.0333 ms）

以该间隔输出历史数据并启用抗混叠滤波器，是稳健的初始方案。若磁盘空间充足，可将采样率再提高（例如翻倍）—— 数据过多总比数据不足更安全。

2. 过度滤波的危害

欠采样存在问题，过度滤波同样有害。若将滤波截止频率设置过低，会无意中滤除结构响应中具有物理意义的有效成分。

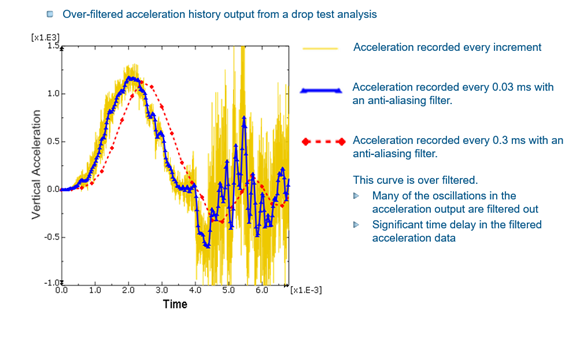

以跌落测试的加速度历史输出为例，过度滤波后的曲线看似平滑，但会完全滤除结构的振动特征，波峰幅值大幅降低、时间偏移显著，看起来更像强阻尼单自由度系统的响应，而非复杂结构的真实振动，这是另一种形式的数据误读。

3. 进阶技术：极值监控

运行时滤波的一项强大且常被忽视的功能是极值监控。在*FILTER或*OUTPUT定义中添加OPERATION参数，可无需保存完整时间历程，即可追踪峰值数据：

OPERATION = MAX：输出当前时刻之前的最大值；

OPERATION = MIN：输出当前时刻之前的最小值；

OPERATION = ABSMAX：输出当前时刻之前的最大绝对值。

该功能在场输出中极具实用价值。以大型模型碰撞仿真中的最大主应变为例，无需保存数千个时间增量步的云图，只需在分析步结束时刻，请求应变变量的场输出并设置OPERATION = MAX，生成的云图会显示每个单元在整个仿真过程中的峰值，同时 Abaqus 会将峰值出现的时间写入结果文件，帮助高效定位最关键的时刻并开展精细化分析。

4. 抑制滤波固有畸变

滤波技术虽强大，但并非完美。除前文提及的时间偏移外，还需警惕末端畸变。

滤波算法需要一定的数据窗口完成计算，在信号的起始与终止段，数据窗口不完整，会导致滤波输出在起止时刻附近出现畸变或 “振铃效应”。若仿真的关键事件恰好发生在分析步末尾，该事件的滤波结果可能因末端畸变而失真。简单解决方案：延长仿真时间，让关键事件发生在分析周期的中间位置，远离起止端点。

六、结论

输出滤波并非可选附加功能，而是显式动力学分析中严谨工程实践的核心组成部分。精通滤波技术，可让数据从嘈杂模糊变为清晰可解读。

稳健的工作流核心要点：

认知结构特性：通过频率分析确定模型的关键动态特征；

源头滤波：始终在 Abaqus/Explicit 中启用运行时滤波，生成无混叠的高质量 ODB 文件，内置抗混叠滤波器简单高效，是首选方案；

合理设定输出速率：基于结构有效响应设定输出频率，遵循抗混叠滤波器的 6 倍经验法则，如有疑虑，优先提高采样率；

善用后处理：利用 Abaqus/Viewer 的双向滤波做进一步平滑与对比分析，保障底层数据质量；

警惕失真效应：知晓时间偏移与末端畸变的影响，优化仿真方案降低其对结果解读的干扰。

采用这套系统化方法，工程师可从容应对动态数据的复杂性，确保仿真结果为关键设计决策提供精准、可靠的支撑。如需了解更多输出滤波知识，可观看我们的网络研讨会。

七、在 3DEXPERIENCE 平台中扩展输出滤波工作流

在 3DEXPERIENCE 平台中，Abaqus 的输出滤波工作流可纳入基于模型、数据驱动的仿真环境统一管理。滤波不再是孤立的求解器或 Viewer 操作，而是可纳入可追溯的仿真全生命周期。

通过 SIMULIA 角色（如物理仿真、结构仿真工程师）执行的 Abaqus 分析，滤波定义（包括*FILTER参数、输出请求、采样率）会保存在仿真对象或关联输入数据中，确保：

滤波配置可持久化、版本可控：截止频率、抗混叠设置、输出间隔的变更，会与模型版本同步追踪；

仿真溯源可保障：仿真结果可与生成该结果的输入配置精准关联；

仿真数据集中管理：高采样率生成的海量数据集在平台环境中统一存储与管控，提升数据可用性、减少冗余。

Abaqus/Viewer 中常规执行的后处理操作（包括 XY 数据滤波、信号调理），可通过脚本或流程自动化复现，支持：

团队间滤波方法标准化；

自定义流程自动化提取结果（包括滤波信号、极值监控（MAX/ABSMAX））；

仿真流程复用，提升项目间的分析一致性。

将输出滤波纳入管控型数据环境，3DEXPERIENCE 平台可更一致地处理混叠与信号保真度问题，同时保障仿真结果生成与解读过程的可追溯性。
