SOLIDWORKS中基于事件的运动分析

SOLIDWORKS® Motion 算例可分为基于时间和基于事件的仿真。基于时间的研究受运动元件随时间变化的控制，而基于事件的运动侧重于由特定事件触发的一系列任务，而不仅仅是由时间触发。

在基于事件的运动算例中，每个任务包括：

• 触发器，用于启动作（例如，根据时间、前一个任务或传感器输入，如位置），

• 控制移动的动作（例如，激活/压缩配合、马达或力）。

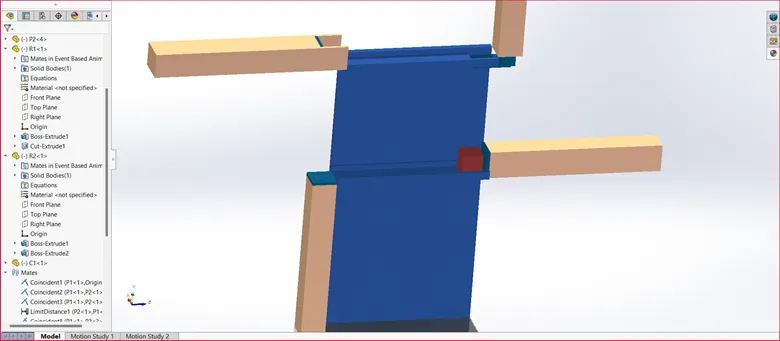

在以下示例中，一组线性执行器用于沿轨道移动立方体。每个执行器都通过事件触发器进行控制，并执行定义的任务。结果是一个运动序列，其中动作有条件地执行，模拟现实生活中基于逻辑的自动化。

要设置基于事件的运动算例：

1、建模和组装组件：

• 设计单个零件：使用零件建模对平动电机、轨道和立方体进行建模。

• 装配设置：使用复制线性平动电机运动的必要配合创建新装配体。

• 定位立方体：将立方体放置在轨道上所需的起始位置。




2、配置运动算例

1. 确保 SOLIDWORKS Motion 插件已启用。

2. 打开 Motion Study 选项卡，然后从下拉列表中选择 Motion Analysis。

3. 在 MotionManager 中，单击右下角的按钮以切换到基于事件的运动视图。




3、添加转动电机和触点：

1. 定义直线电机：使用正确的参数（方向、速度等）将电机分配给每个执行器。

2. 设置联系人：在多维数据集和其他组件之间应用触点定义以确保交互。

3. 启用重力：在 Motion 算例属性中添加重力以模拟真实行为。

4、定义事件任务：

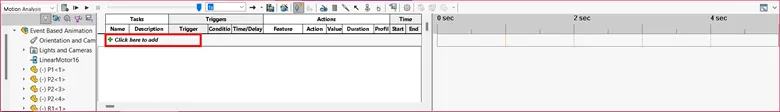

1. 单击“单击此处添加”以创建第一个任务。

   触发器：使用 Time 作为初始触发器并指定时间延迟。

   作：在功能下，选择适当的直线电机并将作设置为开。




2. 对于后续任务：

   将 Trigger 设置为上一个任务（例如 Task1）。

   在 Feature （特征） 部分中分配相关的电动机或作。

3. 对所有平动电机/任务重复此作，以定义完整的运动序列。




4. 运行并查看动画：

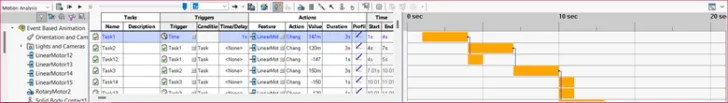

   所有任务和触发器都准备就绪后，单击 Calculate 以处理动画。

   按 Play 观看运动序列。当每个执行器根据其触发器运行时，立方体将沿定义的路径移动。

总结：

基于事件的运动算例允许有条件的、逻辑驱动的动画，而不依赖于固定的时间序列。当作顺序取决于交互或事件，而不仅仅是时间时，它们是理想的选择。计算后，MotionManager 中的时间列提供每个任务开始和结束时间的时间线，从而清晰地概述运动逻辑。

下面是动画的最终结果：
