SOLIDWORKS外观知识详解

导读：SOLIDWORKS允许工程师对设计的零件赋予外观颜色，外观颜色常用于体现零件的材质，区分零部件，甚至附加零件的制造信息，对工程师的设计有着重要作用。

默认的外观库

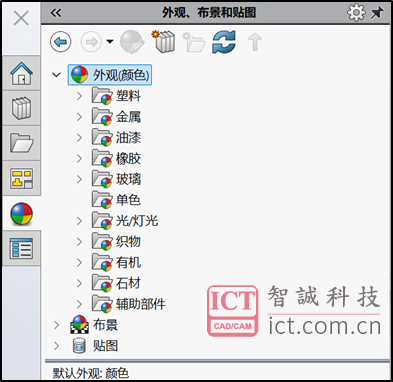

在SOLIDWORKS中，安装后提供了一个默认的外观库，位于右侧的任务窗格中。

零件文档的外观层级

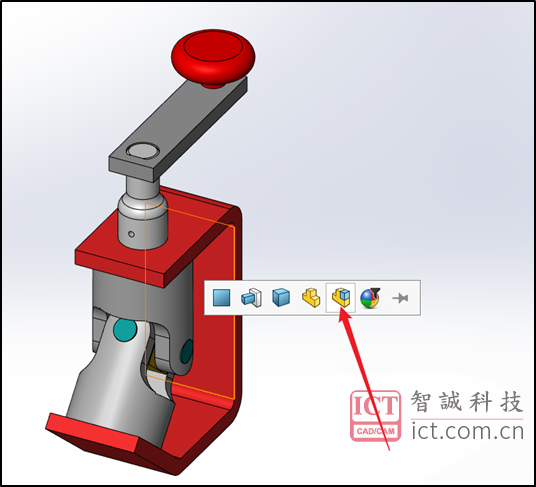

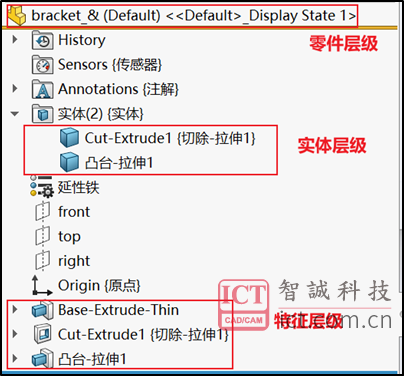

在SOLIDWORKS零件文档中，添加外观时，是存在对应的外观层级的。比如将一个外观拖放到模型，会出现外观放置的层级，分别为- 面- 特征- 实体- 零件。

选择不同的层级，会获得不同的效果。

注意，可以给不同的层级赋予不同的外观，但外观会存在以下覆盖关系：

面   >   特征   >   实体   >   零件

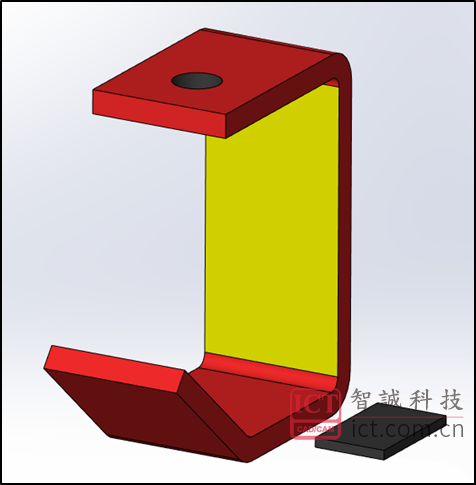

如给零件的拉伸特征附加红色，再给特征的某个面附加黄色，会出现如下情况：面的黄色会覆盖特征原有的红色。

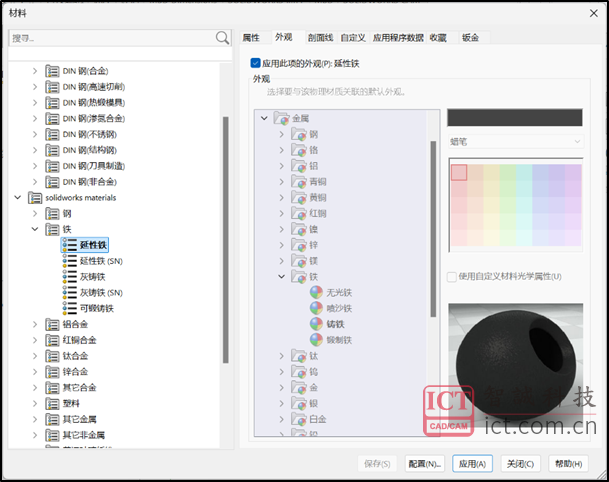

此外，给SOLIDWORKS零件赋予材质时，会自动附加上外观，因为材质是包含外观信息的；

给零件赋予材质时，材质中包含的外观会默认放置在零件层级。

如何添加外观

为SOLIDWORKS模型添加外观时，有多种操作方式可以实现：

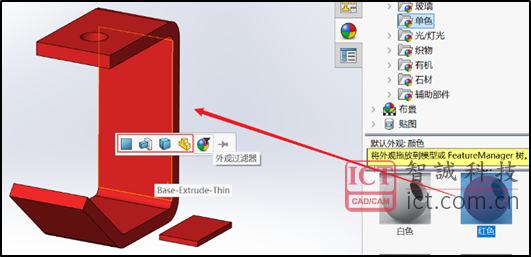

方式1：将外观从库中将外观拖放到模型面上，然后选择层级（推荐的方式）

方式2：将外观拖放到设计树中对应的项目上

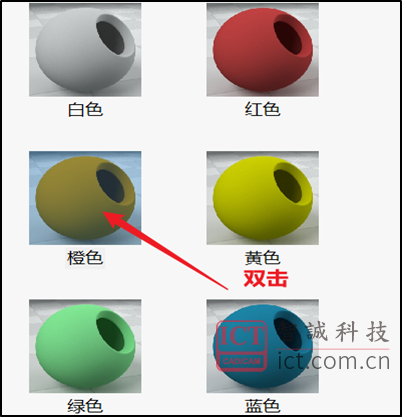

方式3：先在设计树中选中对应的项目（零件、实体、特征），或在模型上选中面（面层级），再在外观库中双击外观；

装配体文档中的零件外观

在装配体文档中，零件的外观会多一个层级（零部件层级），此层级是保存在装配体中的，只能在对应的装配体中看到。

（即A装配体的A-1零件的零部件层外观，只能在A装配体中看到，单独打开A-1零件是看不到此外观的，把A-1零件插入到B装配体中也无法看到此零件的零部件层级外观）

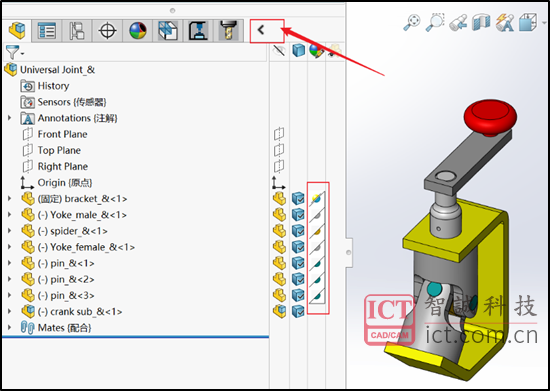

也可以展开设计树右上侧的小箭头，查看零部件的外观列表（第三列）

外观小球会被分成左上和右下两部分，左上部分代表装配体零部件层级外观，右下部分代表零件文档层级的外观（面、特征、实体、零件）。

如果一个零件在装配体中没有零部件层级外观，即会按零件文档层级外观显示（外观小球只有右下部分）

如果零件在装配体中被赋予了零部件层级外观，则零部件层级外观会覆盖零件文档层级外观

注意：零部件层级外观是保存在装配体中的，不随部零件转移。

如何自定义外观库

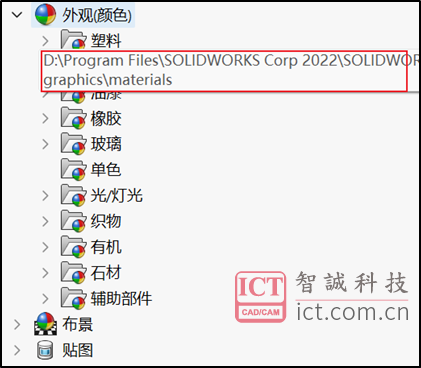

SOLIDWORKS默认外观库的文件存储位置, 将鼠标停留在任务窗格的外观文件夹上，即可显示路径，可从右键菜单中打开此文件夹。

外观库中的文件本质上是一个p2m文件。

那如何制作p2m文件？

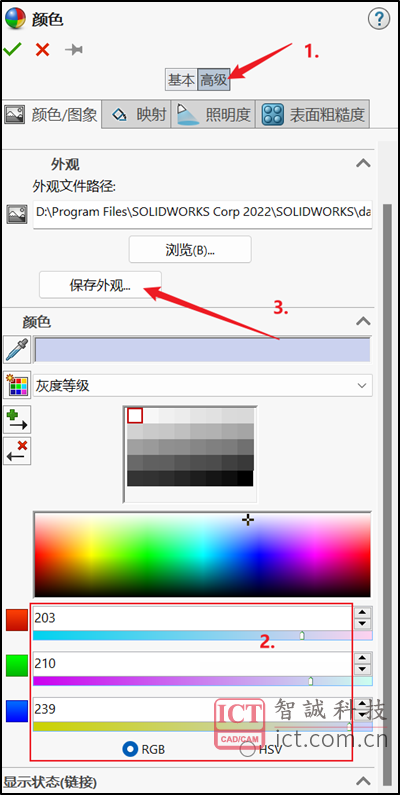

进入命令【编辑外观】：

1. 进入【高级模式】；

2. 修改RGB数值以获得想要的外观颜色；

3. 【保存外观】到电脑本地；

如何将自定义的外观挂载到任务窗格？

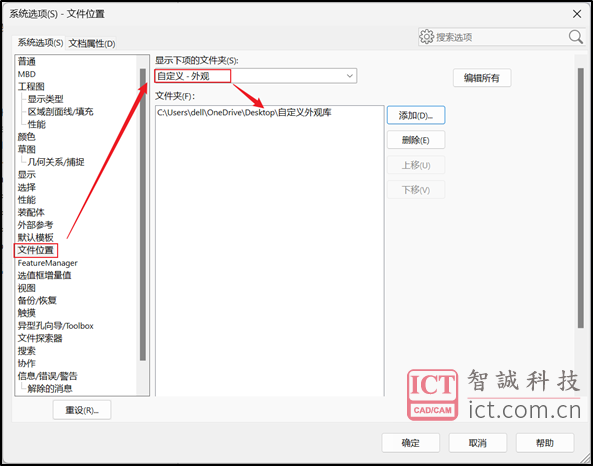

将制作的p2m文件放置到一个文件夹（如：自定义外观库），依次打开 选项——系统选项——文件位置——自定义外观；将自定义外观库文件夹添加到此处。

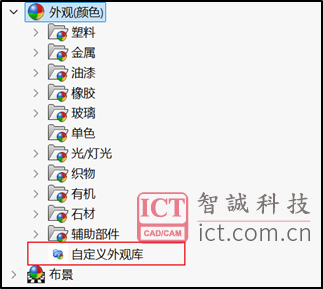

刷新任务窗格即可看到添加的自定义外观库

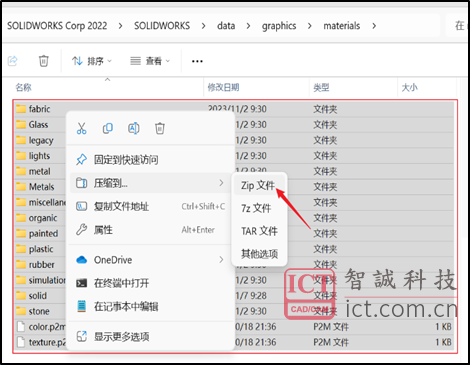

如果不希望看到软件默认的外观，可以进入软件默认的外观文件的存储位置，对文件进行压缩以做备份，然后对除压缩包外的文件删除。

即可得到一个干净清爽的SOLIDWORKS自定义外观库。
