SOLIDWORKS钣金零件将焊件切割清单属性链接到自定义属性

SOLIDWORKS的钣金零件中有些属性比如零件的边界框长、边界框宽和钣金厚度可以借助切割清单的属性自动生成，这些属性对于生产加工和成本计算有较大意义。所以很多客户都希望能够把这部分的属性直接链接在自定义属性上，能够直接通过属性卡去查看。

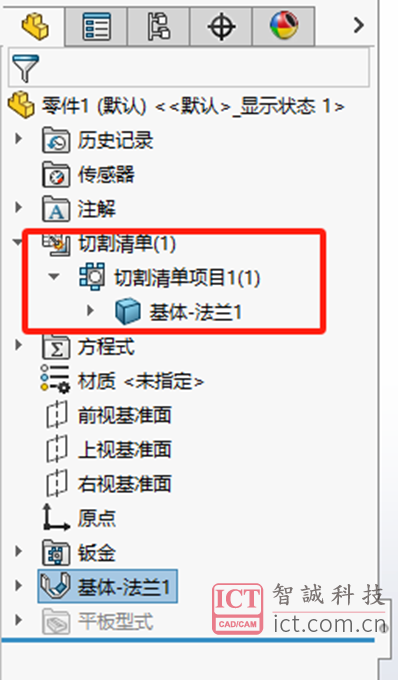

1、要把切割清单属性链接到自定义属性上，首先要先创建钣金零件来生成切割清单。

2、右键”切割清单项目”，选择属性。找到我们想要链接到自定义属性上的属性，把对应的数值复制下来。（若无法复制，需要先把右边链接选项取消勾选）

3、打开自定义属性，把复制下来的数值粘贴到自定义属性栏内。

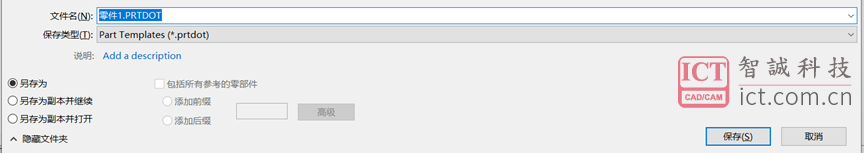

4、最后另存成零件模板即可。

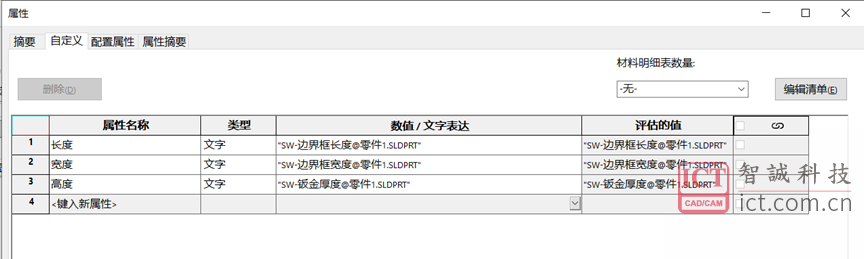

5、若保存模板前把生成的钣金零件删掉，可能会丢失切割清单项目，导致自定义属性中”@@@切割清单项目1”字段缺失，无法正确链接。

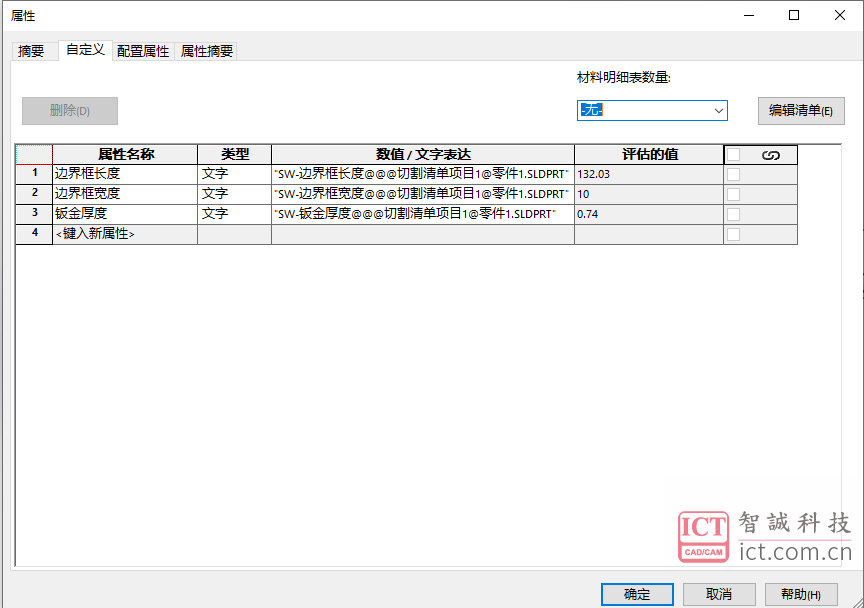

6、因此需要再次编辑模板并在数值/文字表达中将“@@@切割清单项目1”手动加上补充完整，使链接能够正确生效，即最后的结果为"SW-边界框长度@@@切割清单项目1@零件1.SLDPRT"。

以上就是SOLIDWORKS钣金零件将焊件切割清单属性链接到自定义属性的全部流程步骤，如有疑问或建议欢迎前往问答社区讨论交流！
