SOLIDWORKS 工程图剖面视图的折断线无法跟随主视图变动

如果您是个使用SOLIDWROKS的老手，那我们不难得出结论，在SOLIDWORKS当中，一般拥有 “父子关系”的特征或者视图等实例，其中“子”总会跟随“父”变化。我们可以凭借SOLIDWORKS这个特点，来做到许多有相关联关系的文件的实时更新，从而减少重复工作量及出错概率。

但这种“实时更新”在某些特定功能上我们会发现它并不会发生。比如说本文中讨论的这种情况。

在使用SOLIDWORKS出工程图时，我们可以凭借3D模型作为源数据，快速创建多种视图样式。比如剖面视图、断裂视图、局部视图、各个方向的投影视图等等。本文描述的案例就发生在工程图视图的“父子关系”中。

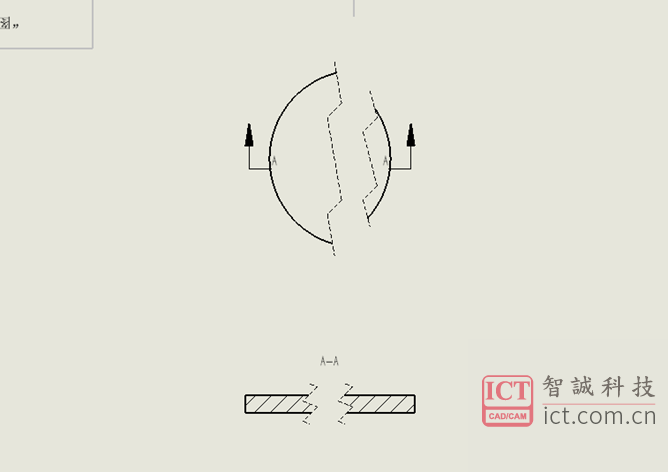

当我们使用断裂视图来创建一个视图后，再使用剖面视图功能来创建一个与断裂视图相关联的子视图。毫无疑问，这个断裂视图与剖面视图存在着“父子关系”，但是如果我们去移动这个主视图（即断裂视图）的折断线时，会发现子视图（剖面视图）的折断线并不会跟随主视图变动，从而出现图中这种折断线不会对齐的情况。

其实，这并不是SOLIDWORKS软件的罢工，只是在剖面视图的默认设置下，他并不会因为断裂视图的变动而发生改变。

要想他们恢复我们预想中和谐的“父子关系”，我们可以通过点击剖面视图，在左侧设置栏中点击更多属性，勾选上“折断线与父视图对齐”这个选项即可。

勾选上后就能解决，如果还有问题可以在我们问答社区发表！
