SOLIDWORKS R2025x FD03 新增功能 – 设计和建模

SOLIDWORKS 的最新功能交付现已推出，这意味着您可以立即开始利用新的增强功能！此更新具有一些巨大的生产力提升，包括选择性打开装配体零部件、AI 驱动的自动紧固件识别和装配、AI 驱动的自动工程图创建改进、会话中离线模式等等。

我们来看看 3DEXPERIENCE SOLIDWORKS 和带有云服务的 SOLIDWORKS 的 R2025x FD03 更新中设计和建模的 10 大增强功能。

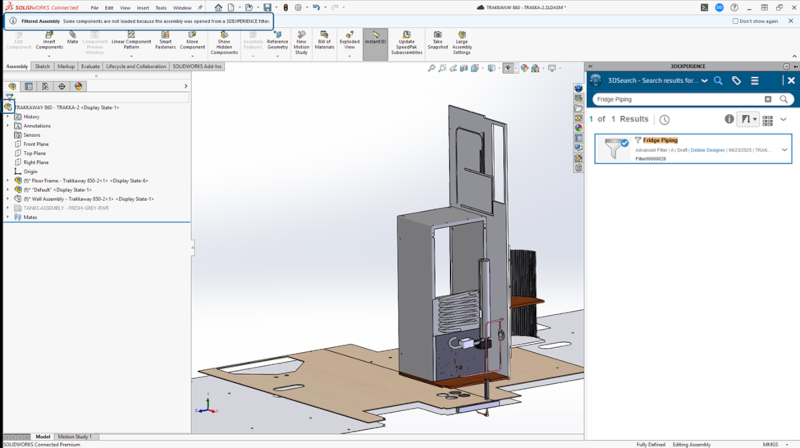

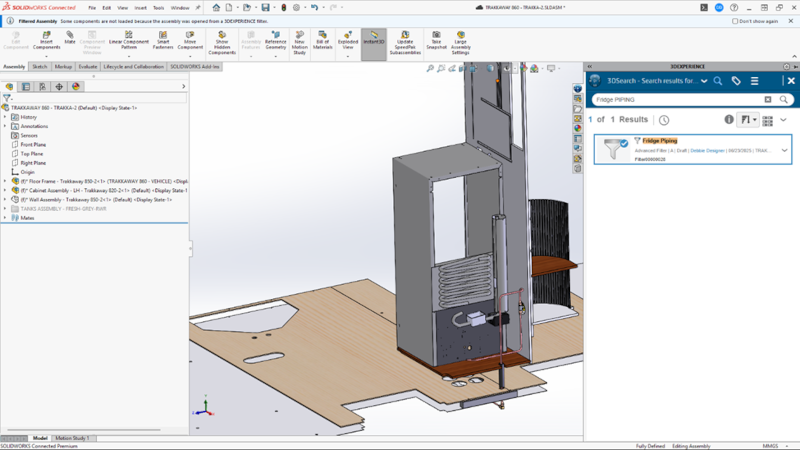

1、装配体零部件的选择性加载 – 更高效、更协作地处理大型装配体。

借助 3DEXPERIENCE SOLIDWORKS，您可以通过从 3DEXPERIENCE 平台有选择地打开设计结构的各个部分来简化设计流程。可视化组件关系并使用高级筛选来查找相关组件。保存过滤器后，您可以在 SOLIDWORKS 中打开它。通过允许多个设计师高效地处理同一个大型装配体而不会相互干扰，从而节省时间并促进协作。

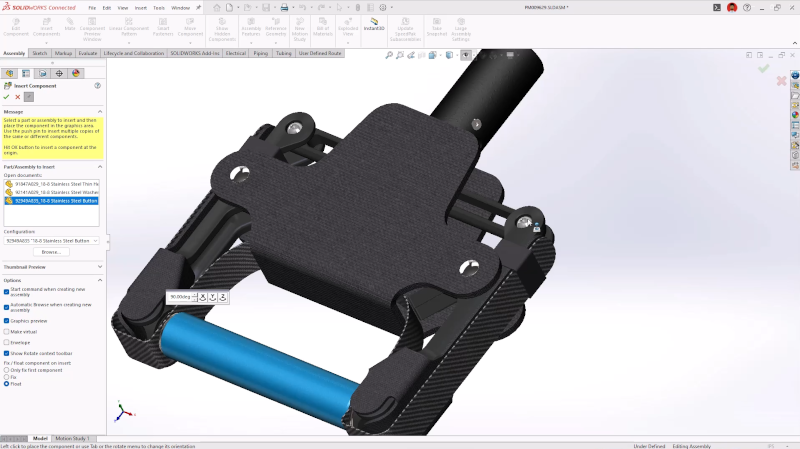

2、基于 AI 的自动紧固件识别和装配 – 节省手动装配的时间。

这是我个人最喜欢的。在将零部件插入装配体时，SOLIDWORKS 会自动将看似螺母、螺栓或垫圈的零部件识别为紧固件，并自动装配它们。

如您所知，在使用 SOLIDWORKS Toolbox 零部件时，我们有自动扣件装配体。但是，我们知道你们中的许多人使用来自其他目录的定制或外包紧固件。现在，此功能扩展到非工具箱组件。放入这些部件，然后砰，它们将自动卡入到位，从而节省您单独制作每个组件的时间。

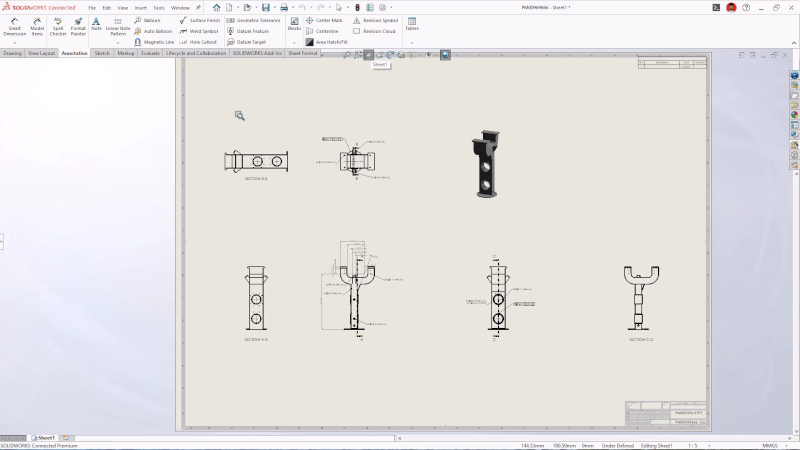

3、生成式绘图创建 – 通过 AI 辅助增强功能加速绘图创建。

在今年早些时候的 FD01 中，我们添加了只需单击一个按钮即可自动创建图纸的功能，因此您不必从头开始创建它们。在此次更新中，我们在自动化绘图方面做了很多工作，包括以下令人兴奋的增强功能：

• 利用 AI 进行自动孔识别 - 异型孔向导可识别看起来像孔的几何体，例如埋头孔、沉头孔和通孔，并智能地应用适当的孔标注。这适用于原生 SOLIDWORKS 或导入的几何体。

• 通过 AI 的强大功能，确保您的视图自动排列，以避免彼此重叠以及与注释重叠。

• 自动将图纸格式行业标准与零件或装配体行业标准相匹配。

• 自动确定最适合的图纸大小，以确保所有视图和注释都清晰缩放且排列整齐，无重叠。

• 访问 'New' 命令下的 'Auto-Generate Drawing （Beta）' 命令。

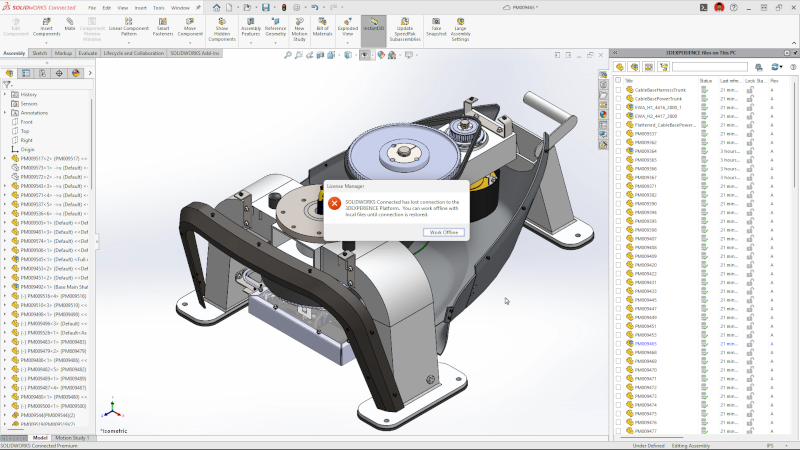

4、计划外离线模式 – 继续设计，减少中断。

我们进一步改进了离线模式功能。如果您在连接到 3DEXPERIENCE 平台时遇到连接丢失，您将收到通知，并且您可以在离线模式下继续在 SOLIDWORKS 中工作，而无需保存、退出和启动新会话。此改进还扩展到 SOLIDWORKS Visualize 和 3DEXPERIENCE DraftSight，确保所有应用程序不间断的生产力。

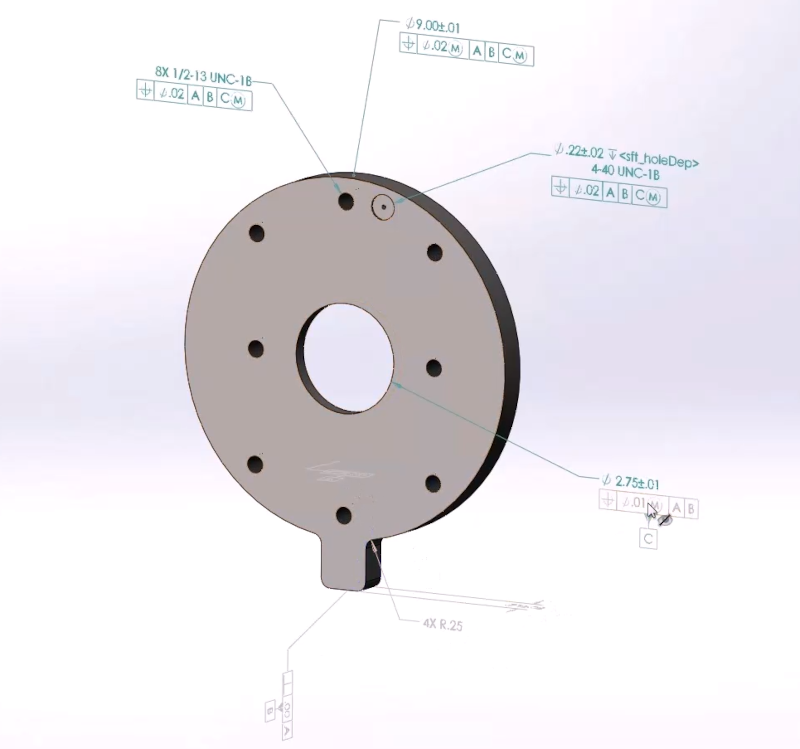

5、在零件和装配体中隐藏和显示注释 – 更好地控制显示注释。

基于模型的定义 （MBD） 增强功能包括在使用 DimXpert 时隐藏或显示零件和装配体中特定注解的能力。无论您是处理复杂的装配体还是详细的零件设计，此功能都可以在必要时简化关键数据的呈现，提高清晰度并减少视觉混乱。

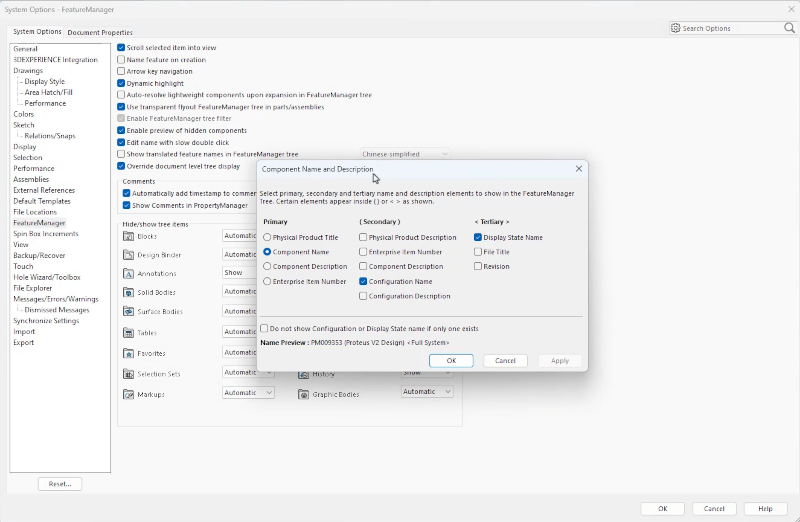

6、覆盖文档层 FeatureManager 设计树设置 – 控制文档的显示方式。

通过 FeatureManager 设计树的新系统级显示设置来实施公司标准和最佳实践。

使用 Override document-level tree display（覆盖文档级树显示）可以在系统级别的 Component Name and Description（组件名称和描述）对话框中指定选项。启用后，系统级选项将覆盖 FeatureManager 设计树中零部件名称的文档级选项。系统级选项不会覆盖文档中的文档级选项。

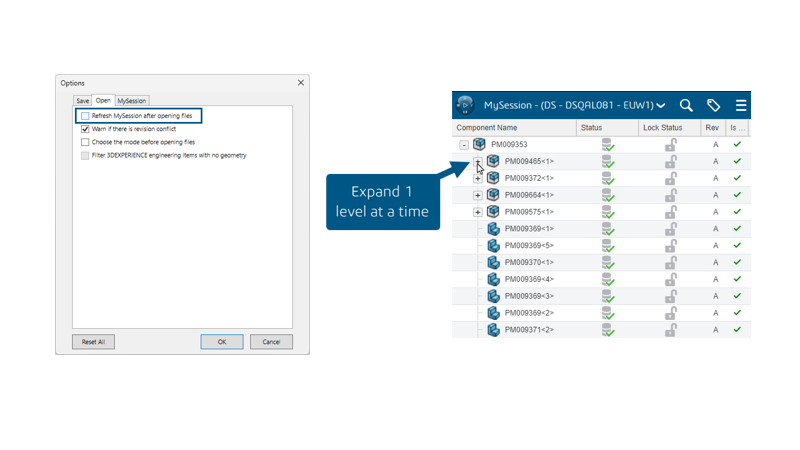

7、MySession 中的动态树扩展 – 在 MySession 中快速打开和导航大型复杂装配体。

目前，当您打开装配体时，MySession 中的树会完全展开，并且所有更新都从 3DEXPERIENCE 平台检索。通过禁用 Options 选项卡中的 “Refresh MySession after opening files” 选项，您可以简化大型复杂装配体的导航。这将在 MySession 中启用按需树扩展，以便最初仅加载第一级子组件。展开树时，其他级别一次打开一个，从而减少加载时间并改进整体工作流程。

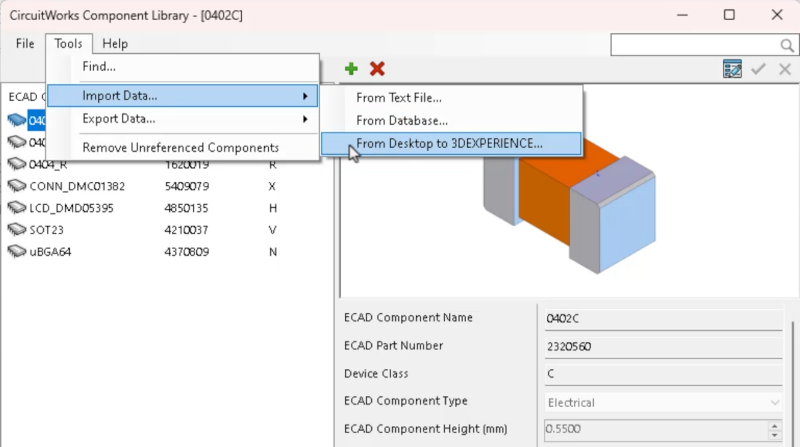

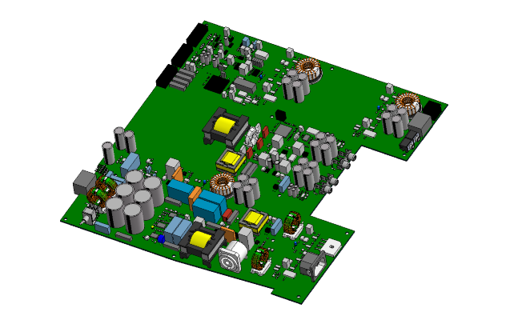

8、同步 CircuitWorks 零部件库 - 确保单一数据源。

您可能知道，CircuitWorks 现在提供 SOLIDWORKS Standard、Premium 和 Professional 版本，支持电气和机械设计师之间的双向协作。

从 CircuitWorks 零部件库，您现在可以在 SOLIDWORKS 和 3DEXPERIENCE SOLIDWORKS 之间同步 CircuitWorks 零部件库，以使电气零部件库在不同环境中保持最新和一致。

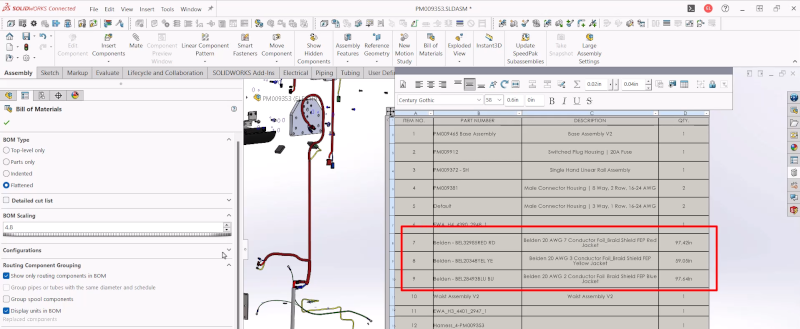

9、跨多个路由装配体的组合 BOM – 确保下游制造人员将所有基本信息集中在一个地方。

在 SOLIDWORKS Routing 中，您可以为涉及电缆、电线、线束、流体和管道网络的设计创建更灵活的材料明细表 （BOM）。此增强功能允许您跟踪所有子装配体中电缆或电线类型的总长度，以及单个电缆/电线的长度，同时还提供零部件的组合计数。

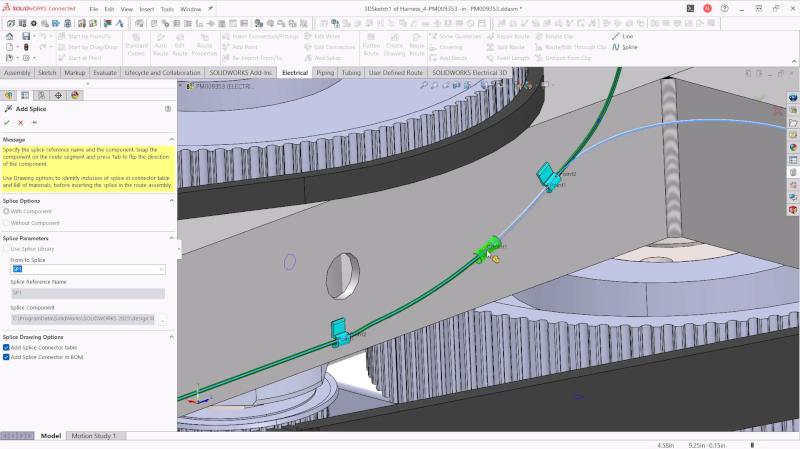

10. 拼接突出显示 – 包括拼接和元件的放置指导。

在 SOLIDWORKS Routing 中，直观地指导线束段中接头和其他内联电气设备的放置。通过使用导入的“从-到”连接信息，将突出显示适合定位接头或其他内联电气设备的线束段，以指导设备的放置。这种直观的指导使接头和内联元件的放置变得简单而精确。

要查看这些增强功能的实际效果，请访问此处的新增功能 Wiki 页面。
