SOLIDWORKS 教程：使用3D打印货币

对于这个迷你 SOLIDWORKS 教程，我决定为我儿子的木制收银机制作一些玩具硬币。最初的玩具只有四枚硬币，我意识到它们对我最小的儿子来说有点太小了——直径不到 32 毫米，这被认为是窒息的危险。另外，当您试图教年龄较大的孩子有关金钱的知识时，四枚硬币确实不够。就在那时，我想到了，为什么不 3D 打印安全、有趣和个性化的硬币呢？我设计了一套略大于 32 毫米的硬币，并在背面添加了定制的 DXF 草图，其中我的孩子们是“年轻的国王”。这是一个有趣的小项目，它让我有机会在创建实用的东西的同时使用 SOLIDWORKS。

我制作的第一枚硬币是简单的 1 英镑。我首先在顶面上画一个 33 毫米的圆，并将其挤出 6 毫米的中平面。我喜欢把底座做得更厚一点，因为它可以更轻松地以后添加细节——并且它确保硬币安全地大于小零件圆柱体标准的 31.7 毫米。

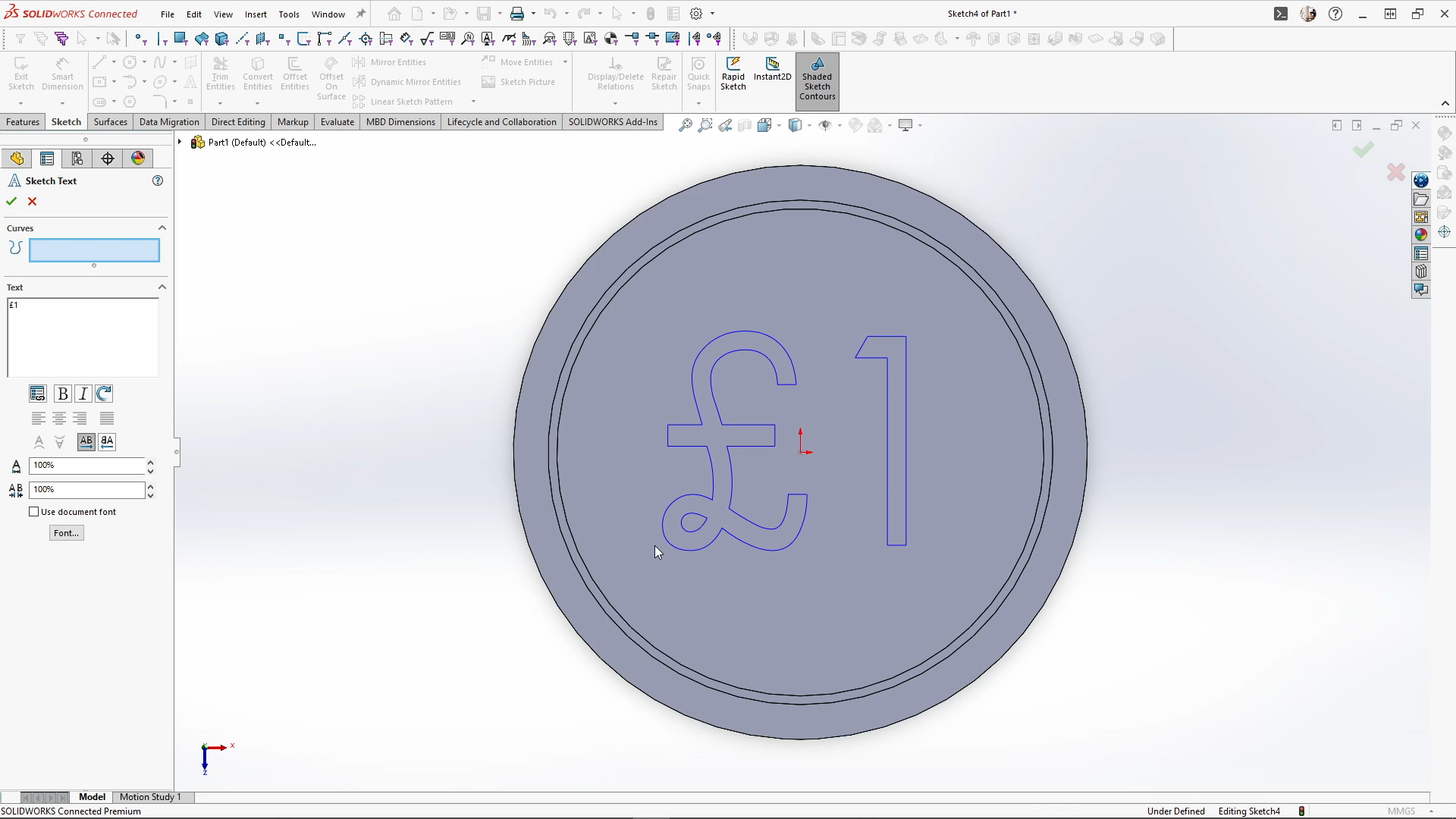

对于顶面硬币的细节，我将面偏移了 2.5 毫米，并使用薄切挤压件在其上雕刻了一个 0.5 毫米宽、0.3 毫米深的凹槽。然后我用文本工具添加“1 英镑”，将字体大小调整为 12 毫米，然后将其挤出切割到硬币中。

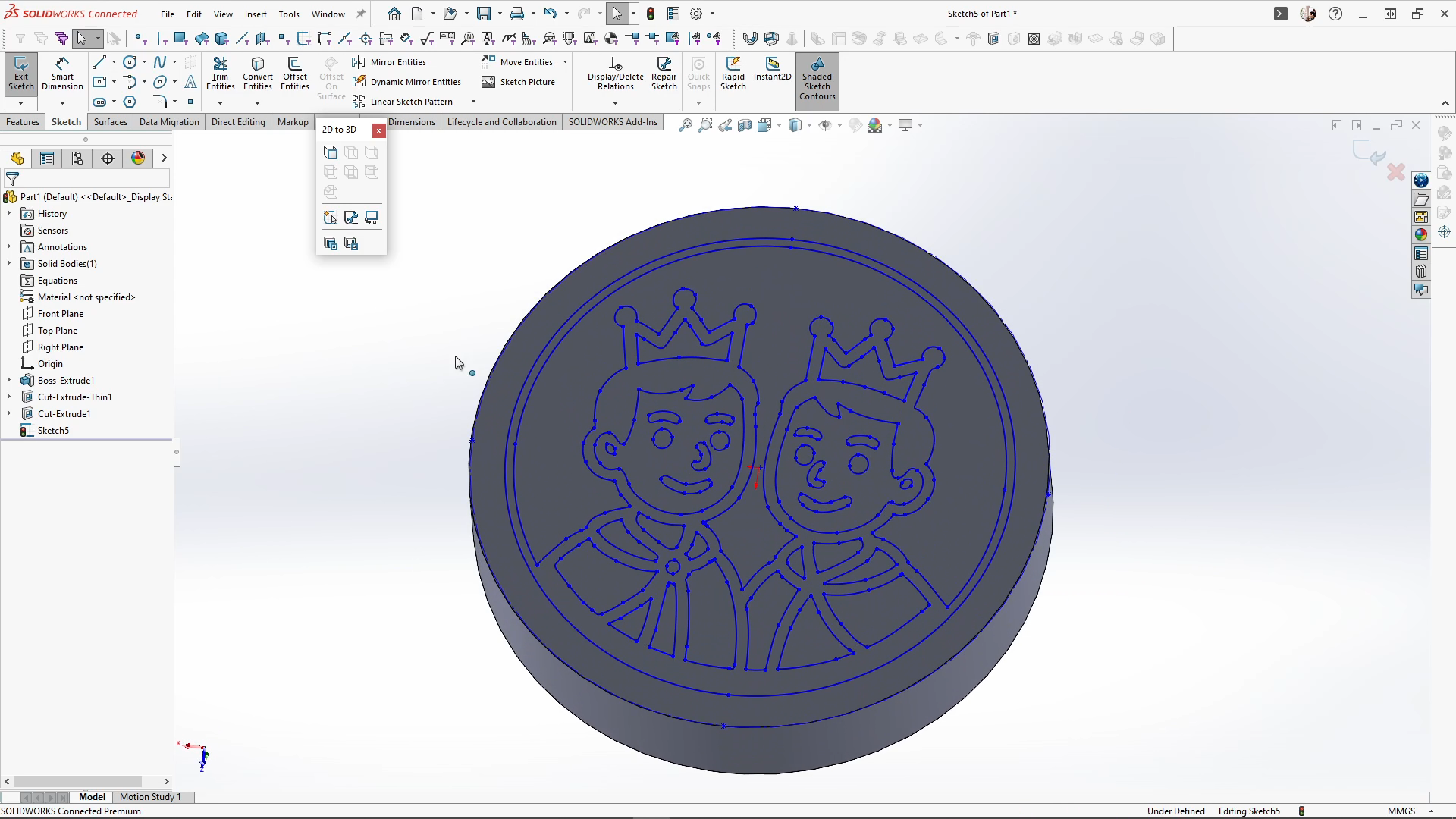

在背面，我导入了我的自定义 DXF 草图，并确保它居中且以毫米为单位。导入后，我用旋转实体将其旋转 180 度，并将细节切割 0.3 毫米。

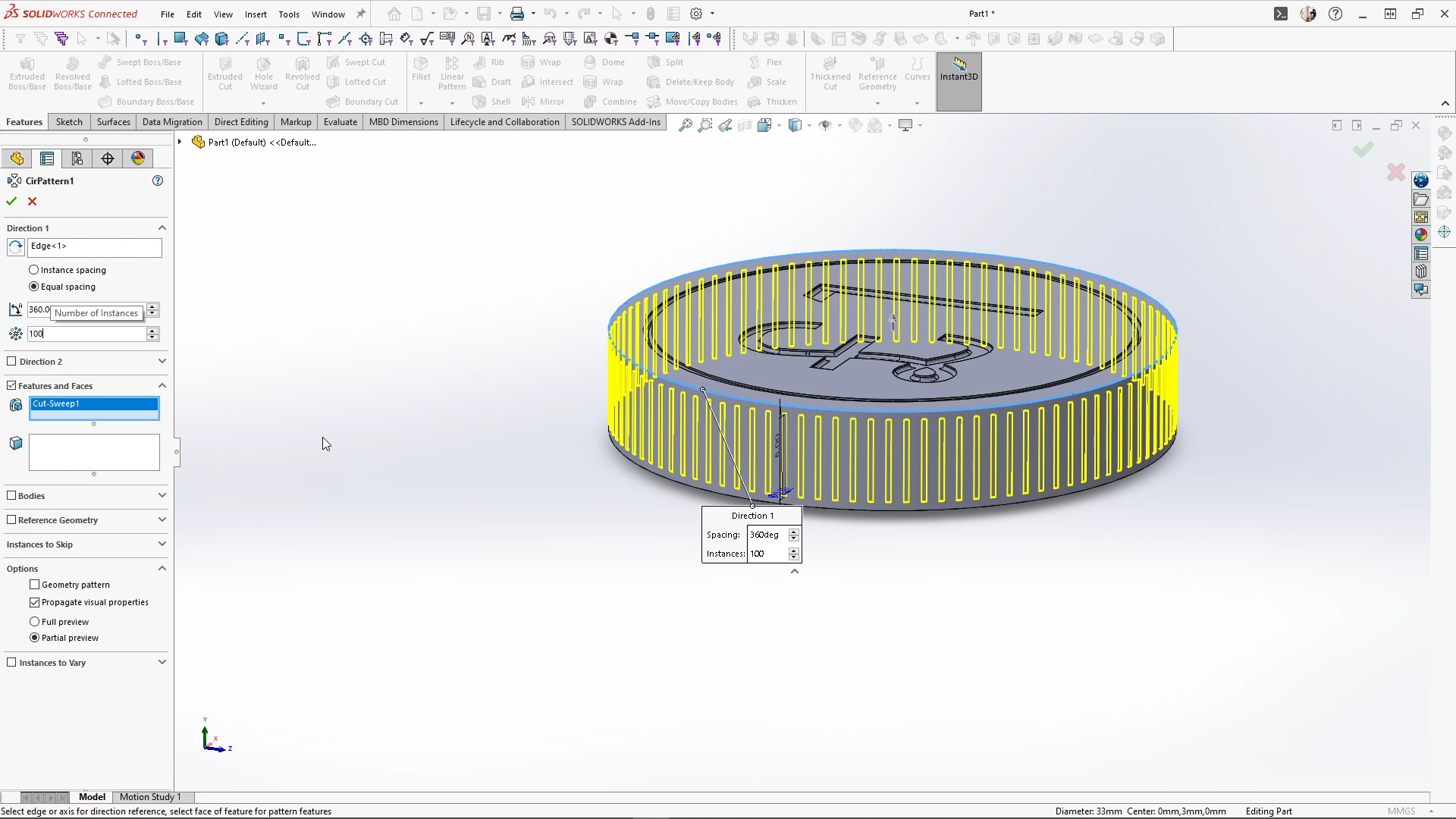

最后，我添加了 0.2 毫米的小圆角来柔化边缘和文本。对于硬币的边缘纹理，我从硬币的中点勾勒出一条短线，使用 0.3 毫米的圆形轮廓进行扫切，并应用了具有 100 个实例的圆形图案。它给硬币带来了逼真的脊状感觉。完成后，我将其保存为 STL，准备打印。

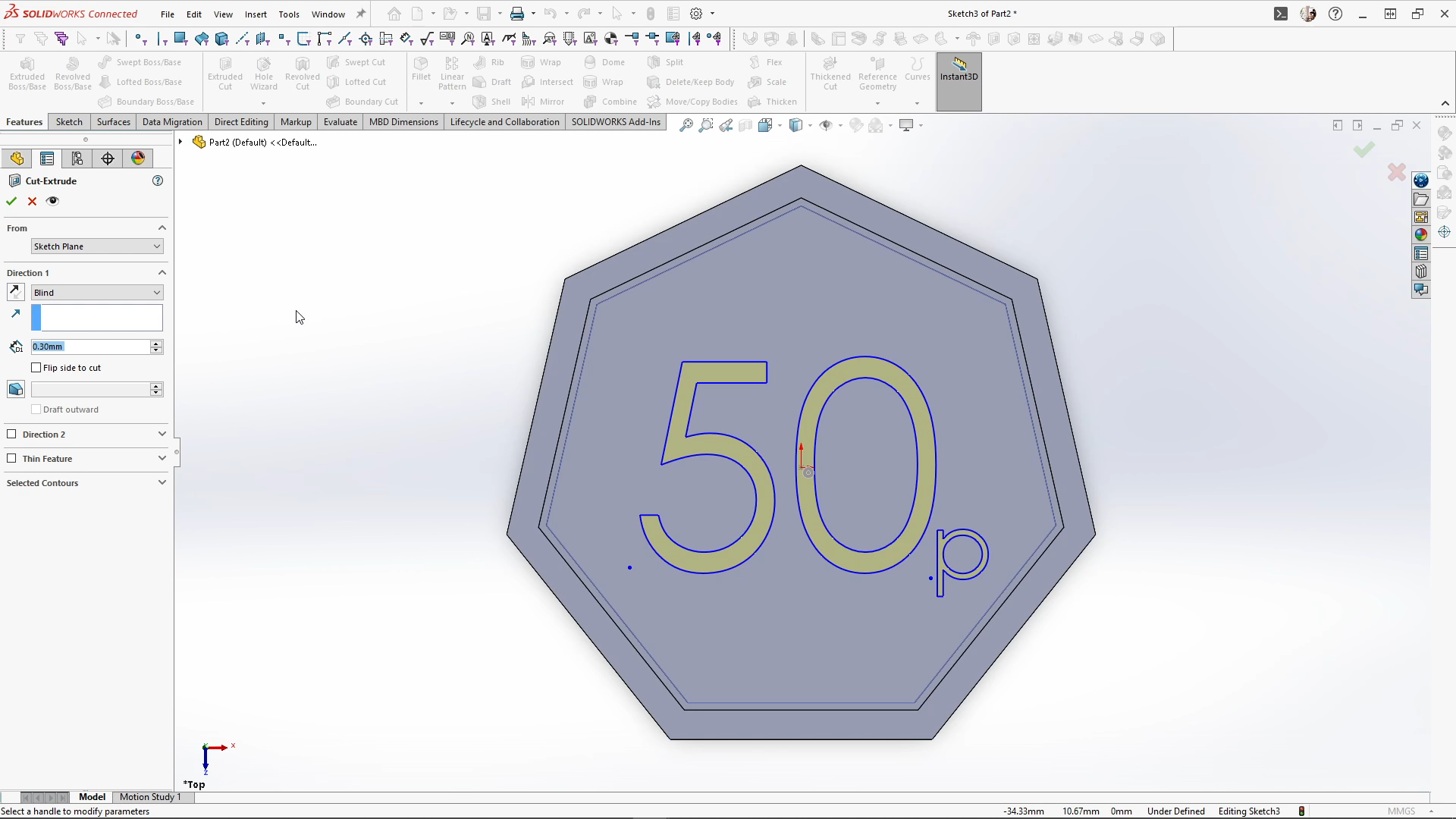

50 便士硬币由于其七面形状而更加复杂。我绘制了一个 7 边多边形，完全定义了底部边缘，并将其挤出 6 毫米的中平面。我偏移了顶面并添加了一个薄切挤压，然后使用文本工具以 14 毫米字体添加“50”和 4.5 毫米处的一个小“p”。字母仔细对齐并挤出 0.3 毫米。

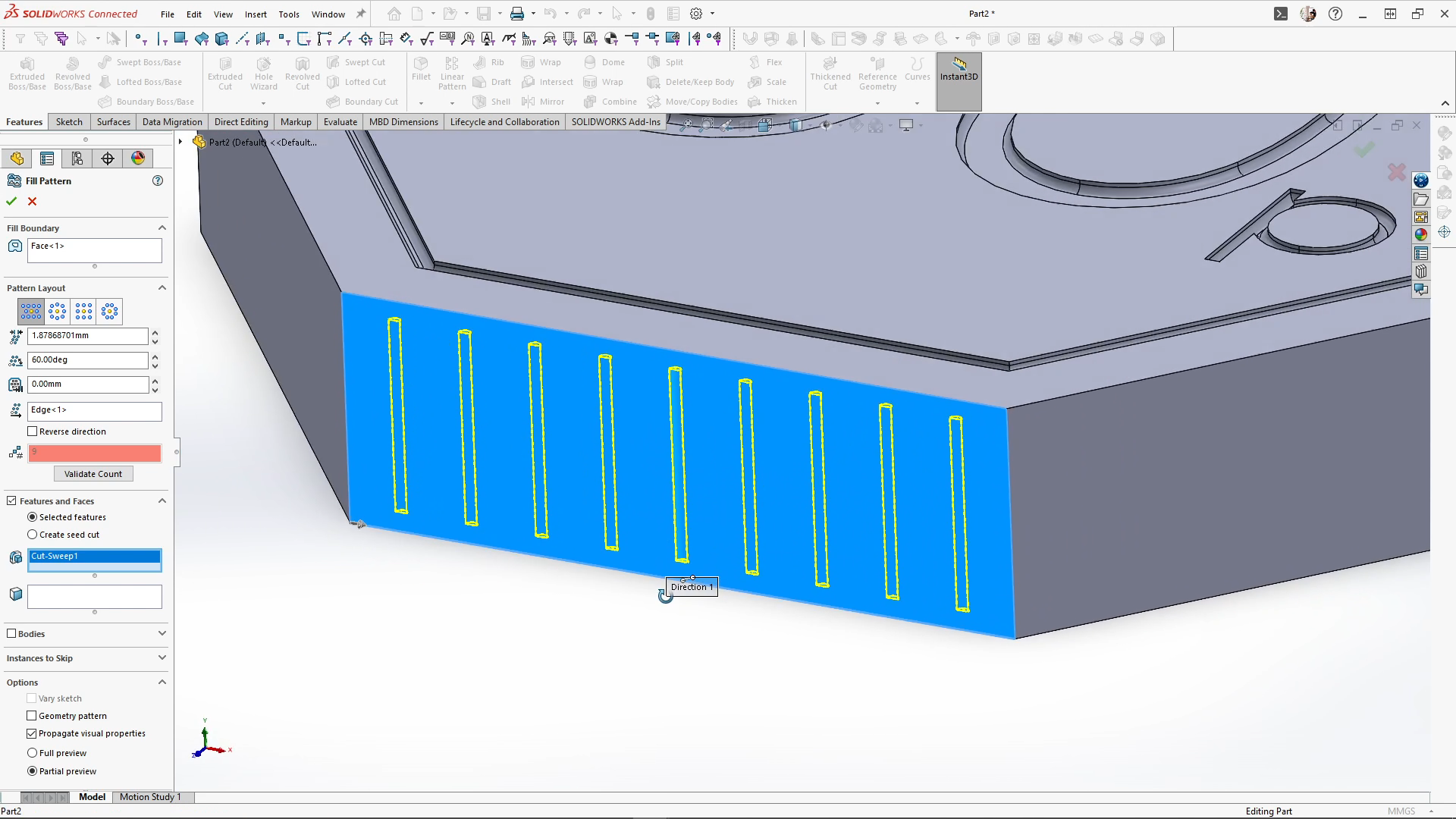

背面有另一张 DXF 草图，在切割前精确旋转和定位。0.2 毫米的小圆角柔化了文字和表面细节。边缘纹理比圆形硬币更棘手：我画了一条短线，使用 0.3 毫米的圆形轮廓进行扫描切割，应用了 1.5 毫米间距的填充图案，然后使用垂直线作为圆形图案的轴，有七个实例来匹配硬币的侧面。七个外边缘上的 2 毫米圆角完成了它。

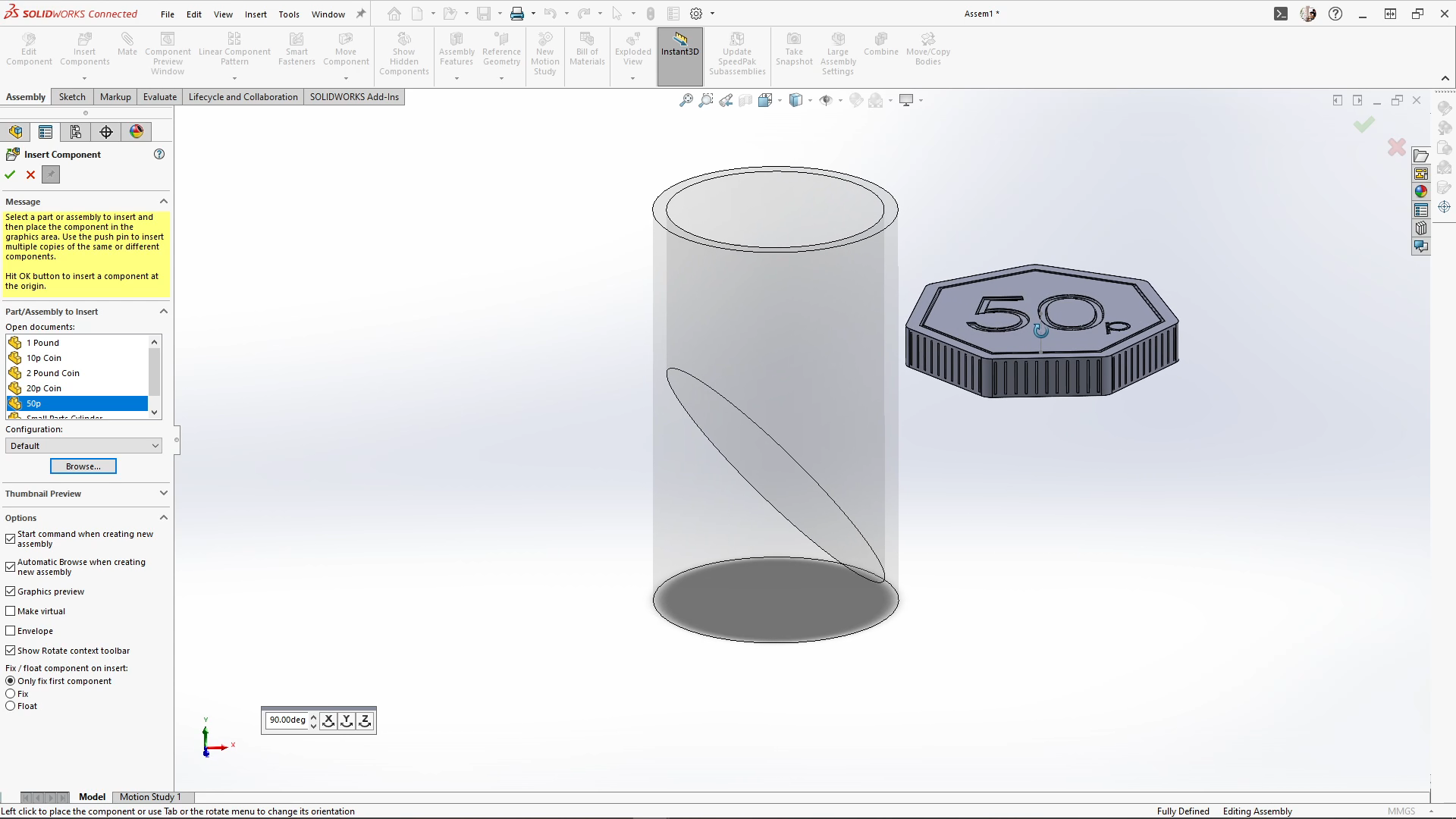

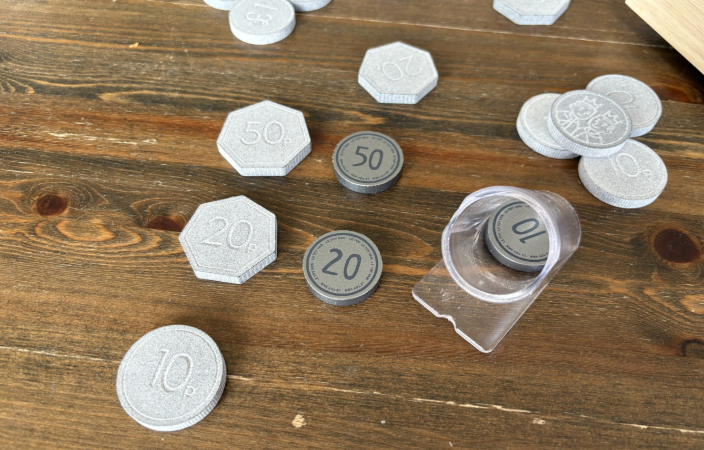

我还使用类似的技术制作了 10 便士、20 便士和 2 英镑的硬币。为了仔细检查安全性，我组装了所有的硬币并将它们与小零件圆柱体进行了比较。每枚硬币都更大，所以不用担心。

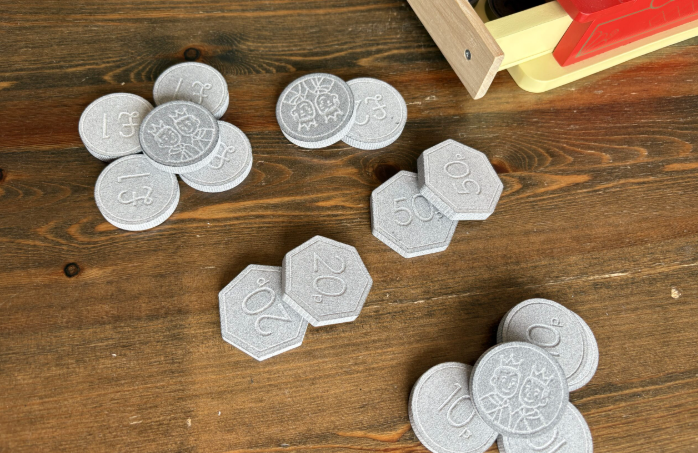

最终的硬币由 3D Print UK 用 MJF PA12 尼龙印刷，抛光灰色，呈现闪亮、近乎金属的表面。事实证明，它们非常安全、有趣，非常适合教我的大儿子关于金钱的知识，同时保护最小的孩子的安全。

我一路走来学到的一些东西：

• 3 岁以下的小玩具一定要检查玩具安全标准。当小孩参与其中时，越大越好。

• DXF 草图使个性化变得容易。为每枚硬币设计自定义面孔增添了非常有趣的感觉。

• 圆角不仅仅是为了美观，它们使硬币更安全、更舒适地处理。

总而言之，这个项目是设计、解决问题和一点育儿技巧的有趣结合。借助 SOLIDWORKS 和一点 3D 打印魔法，可以轻松地将简单的模型变成打印件，以创建更安全、更具教育意义、独特的产品。
