SOLIDWORKS 2026 3D尺寸标注和公差分析功能增强

SOLIDWORKS 2026 3D尺寸标注和公差分析增强了 STEP AP242 模型共享支持、新增库特征上 DimXpert 尺寸自动保留功能、优化注解控制，这些都可以提高基于模型的设计的效率和清晰度，从而简化协作、节省时间并改进设计评审。

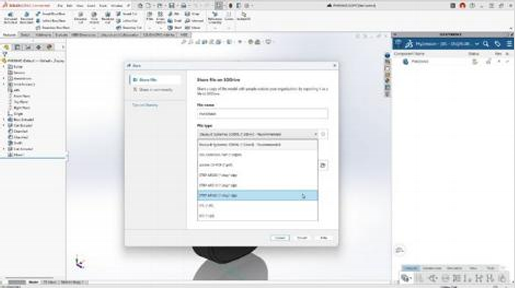

1、启用 SOLIDWORKS MBD 插件后的 STEP AP242 模型共享

STEP AP242 格式模型共享得到增强，这一格式将 3D CAD 几何图 形与产品和制造信息 (PMI) 相结合， 可实现更完整、更精简且可互 操作的工作流程，从而改善协作和数据交换。启用 SOLIDWORKS MBD 插件后，您可以在“共享”对话框的“文件类型”下找到 STEP AP242。

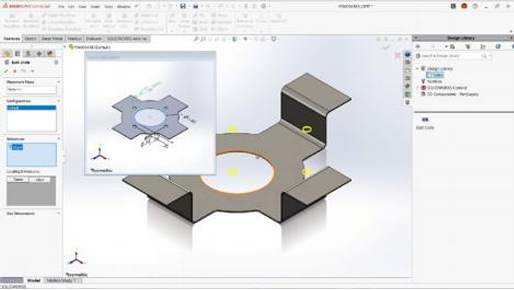

2、带有库特征的 DimXpert 尺寸

新增将 DimXpert 基于模型的定义尺寸作为库特征零件保存到库中 的选项，这一选项包含基于模型的定义 (MBD) 尺寸。这样，在将 库特征应用于模型时，您可以重复使用这些尺寸，从而节省时间并 促进实现标准化，而无需在放置后详细说明特征。

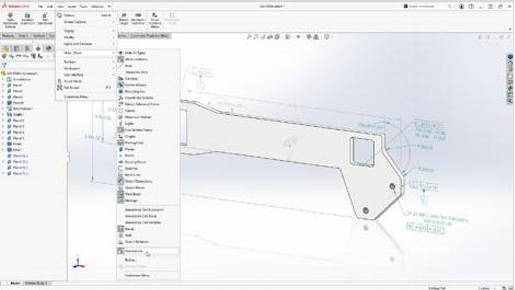

3、在零件和装配体中隐藏和显示注解

现在可以有选择性地隐藏或显示 DimXpert 注解，更好地控制设计 视图，从而提高建模和评审过程中的清晰度和专注度。

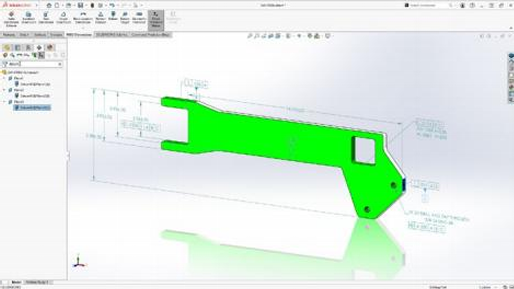

4、DimXpertManager 筛选条件

新增用于快速定位特定 DimXpert 特征的筛选条件栏，从而在管理 尺寸时提高查找和操作效率。
