工程师在设计工业机柜时,大部分注意力自然会集中在内部电子器件上。FPGA 板卡、电源、电机驱动器与通信硬件都有着明确的功耗要求与热极限。然而造成过热最主要的原因之一,往往不是器件本身,而是器件周边的空气流动状态。
这也是很多项目成本无端增加的根源。结构设计本身没有问题,电子器件选型也符合要求,机柜甚至可以通过传统的热传导分析。但首台样机上电后,就会出现意料之外的热点 —— 因为前期没有预判机柜内部空气真实的流动形态。
传统有限元分析(FEA)工具非常擅长计算固体内部的热传导,可以展示热量在铝、铜或钢材中的传递路径,但仍然需要给定一个假设的换热系数来表征空气冷却效果。这个系数的选取大多依靠经验估算。如果无法准确掌握机柜内部空气的流动规律,相当于在求解问题时,对最重要的参数进行预估。
而 SOLIDWORKS Flow Simulation 正是在这一点上改变工程研发流程。
热量不只是沿着金属传递
电气机柜内部,热量会通过多种方式持续传递:
- 热量通过金属壳体传导;
- 流动空气带走热量;
- 风扇强迫气流掠过元器件;
- 热空气自然上浮,冷空气持续补充。
上述每一种传热机制,都会影响器件最终的工作温度。
SOLIDWORKS Flow Simulation 采用计算流体动力学(CFD)进行计算,不再要求工程师预估冷却效果。它可以预测机柜内部真实的气流状态,无论该流动由自然对流、散热风扇、泵体或是外部气流驱动。
输出结果是机柜全域完整的温度分布,而非基于假定冷却条件算出的温度值。
传统热算例使用估算的对流系数表征冷却效果,与之不同,Flow Simulation 直接求解机柜内的流体场。这意味着调整风扇位置、新增 PCB 板这类改动,会自动更新气流求解结果,无需人工修正假设条件。


常规热分析评估固体内部的热传导,而 SOLIDWORKS Flow Simulation 预测流动空气如何在机柜内输运热量。
估算对流系数带来的弊端
很多工程师都遇到过相同情况:
热分析结果显示温度达标,但实物样机出现过热。
问题根源很少是材料属性或者功耗参数出错,大多是机柜内部气流和前期假设不一致。能否在早期识别这类问题,还是等到样机阶段才暴露,二者的差别往往就在是否使用 CFD 仿真。
一些微小的设计改动,会带来非常显著的影响:
- 风扇仅平移数厘米;
- 散热器旋转角度调整;
- 新增一块 PCB;
- 通风口被遮挡;
- 线缆走线变更;
- 机柜高度修改。
以上每一项改动都会改变气流路径,直接影响散热性能。如果不借助 CFD,这些影响很难预判,只能等到成本高昂的样机加工完成之后才会发现。

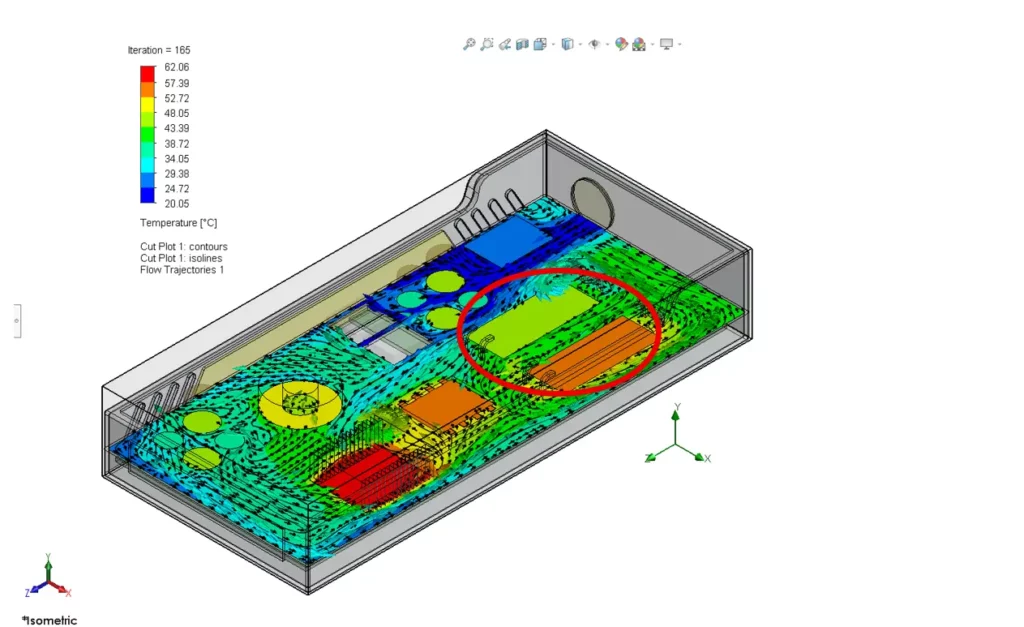

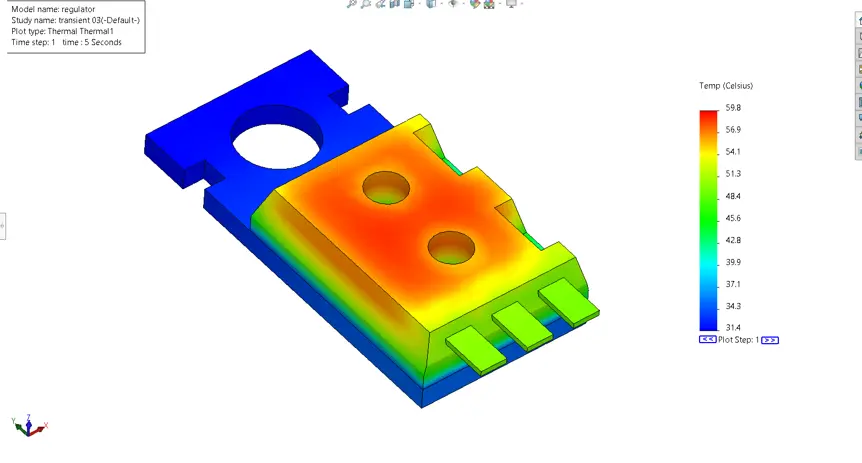

CFD 可以快速识别气流滞止区与局部热点,仅依靠估算对流系数很难发现这类问题。
真实工程案例
近期,我们承接一家制造商的工程评估项目,客户正在开发一款液冷电子机柜,需要对用于大功率运算硬件的液冷机柜进行评估。
难点不在于理论上换热器能否带走热量,而是要掌握机柜内部多个发热器件持续工作时,整套冷却系统的综合表现。
仿真工作开始前,我们先明确工作条件,梳理如下问题:
- 机柜内会安装多少台大功率器件?
- 每台器件的发热量是多少?
- 冷却液在系统内如何分配?
- 可用流量是多冷却支路共享,还是每条支路独立分配流量?
- 系统是持续运行,还是按照变化的占空比工作?
只有明确这些条件,才能搭建具备代表性的 Flow Simulation 模型。

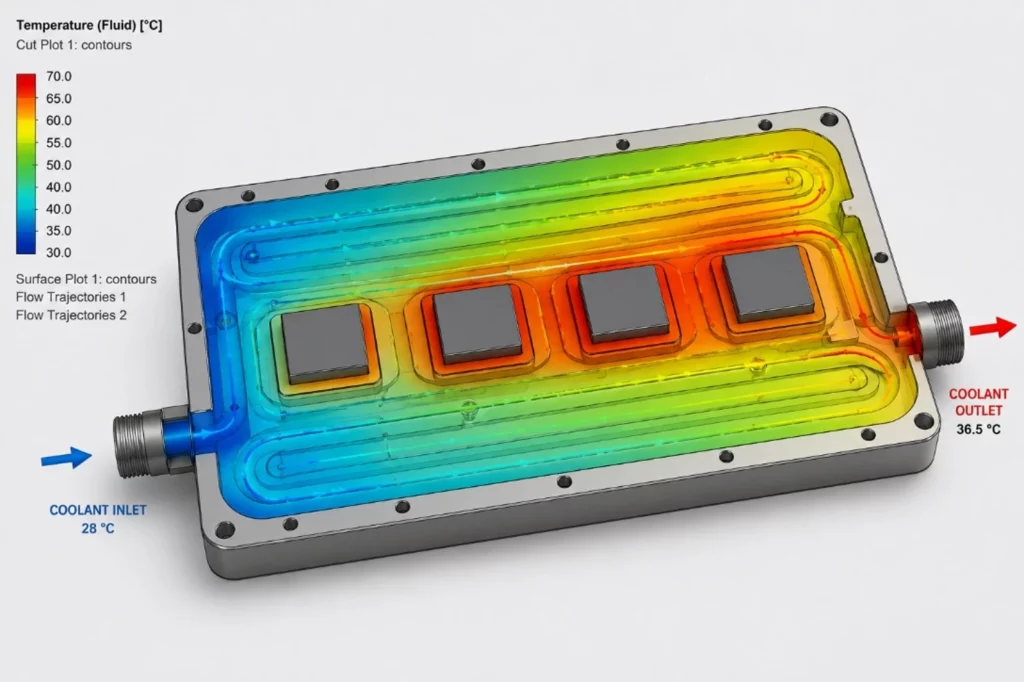

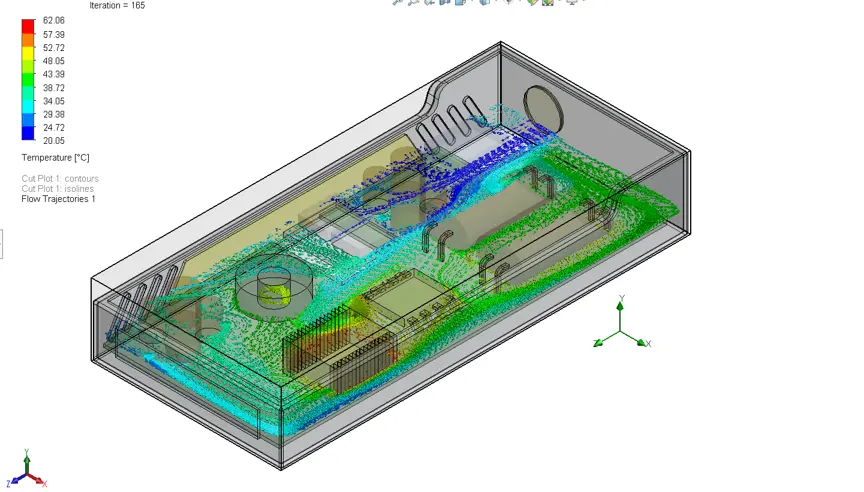

示意图为通用液冷装配体,展示稳态工况下冷却液流动与温度分布(AI 生成)。
通过仿真,工程团队可以直观查看冷却液流动形态、定位温度热点、评估不同流道方案、预测器件持续工作温度,全部工作都在样机投产之前完成。
多家厂商的公开案例都证明,Flow Simulation 可以在实物样机制作之前解决机柜散热难题。
多个项目中,我们在数字环境内调整冷却布局,无需加工多套实物方案进行对比验证。
不只是温度云图
很多人存在一个误区,认为 Flow Simulation 仅仅生成彩色云图。
可视化结果固然直观,但这只是它价值的一部分。
工程师还可以分析:
- 机柜内部空气流速;
- 气流滞止区域;
- 压力损失;
- 散热风扇工作效能;
- 元器件温度;
- 散热器性能;
- 液冷系统换热效率;
- 随时间变化的瞬态温升过程。

工程师在投入样机生产之前,可以同步评估气流、压力、流速与温度指标。
针对电子器件高密度布置的机柜,SOLIDWORKS Flow Simulation 配套电子散热专用工具,支持 PCB 热仿真、散热器选型,内置丰富的风扇与界面材料数据库。
这让多方案对比选型变得更加便捷。
工程师的问题不再是 “这个方案能不能用?”,而是 “哪一个方案综合性能最优?”。这种转变,让工程决策依托可量化指标,而不单纯依靠经验判断。
在首台样机投产前降低风险
对于国内本地使用 SOLIDWORKS 的制造企业,样机迭代成本并不低。进口电子器件、机加工零件、定制钣金件都会推高研发成本、拉长交付周期。
在设计阶段完成热性能验证,企业可以在修改成本较低的阶段提前识别散热隐患。
根据项目经验,SOLIDWORKS Flow Simulation 最大的价值,不在于生成美观的温度云图,而是让工程师确信:实物硬件上电之后,机柜散热表现和预期一致。这份确定性帮助工程师更早敲定设计方案,降低样机风险,减少加工完成之后的热问题排查工作量。
结语
如果机柜内部搭载大功率电子器件,气流就不再是次要考量因素。
掌握热量随空气传递的规律,往往决定产品能否稳定可靠,还是在测试阶段出现过热故障。
SOLIDWORKS Flow Simulation 帮助工程师跳出估算对流系数的传统模式,预测热量、空气与流体在完整产品结构中的相互作用。针对工业控制系统、FPGA 硬件、电力电子设备或是液冷装配体项目,这类仿真能力可以在首台样机投产之前大幅降低研发风险。智诚科技ICT 提供 SOLIDWORKS 培训服务,助力工程团队上手使用。
