灵活运用 SOLIDWORKS Flex（柔性）特征功能

这些年来，我遇到过不少工程师，他们仍在为同一个零件创建多个零件文件。听起来有些令人困惑？让我来解释一下。假设你有一个橡胶部件、一根弹簧，甚至是一个钣金夹子，这类零件通常存在两种状态：一种是自然的未压缩状态（可能是制造时的状态），另一种是在实际装配中被压缩后的柔性状态。因此，有人可能会为零件的每种状态分别创建一个独立的零件文件。虽然这种方法可行，但 SOLIDWORKS 的 Flex（柔性）特征或许能为这类设计需求提供一种更省时的替代方案。

SOLIDWORKS Flex（柔性）特征功能

借助 SOLIDWORKS Flex（柔性）特征，你无需花费过多精力就能创建出复杂的设计模型。该特征的应用场景十分广泛，包括概念设计、机械设计、工业设计、冲压模具设计、注塑模具设计等多个领域。Flex（柔性）特征既可以作用于单实体零件，也能应用于多实体零件，包含四种不同的柔性类型：弯曲、扭转、锥化和拉伸。以下方螺旋楼梯的栏杆立柱零件为例，我们可以先创建一个简单的方形结构，再利用 Flex（柔性）特征，将其改造为更具美观性的造型。

Flex PropertyManager

Flex（柔性）特征属性管理器的操作起点，是选择你想要进行弯曲、扭转、锥化或拉伸操作的零件。随后，根据所选的柔性类型，会出现相应的定位和参数定义选项。

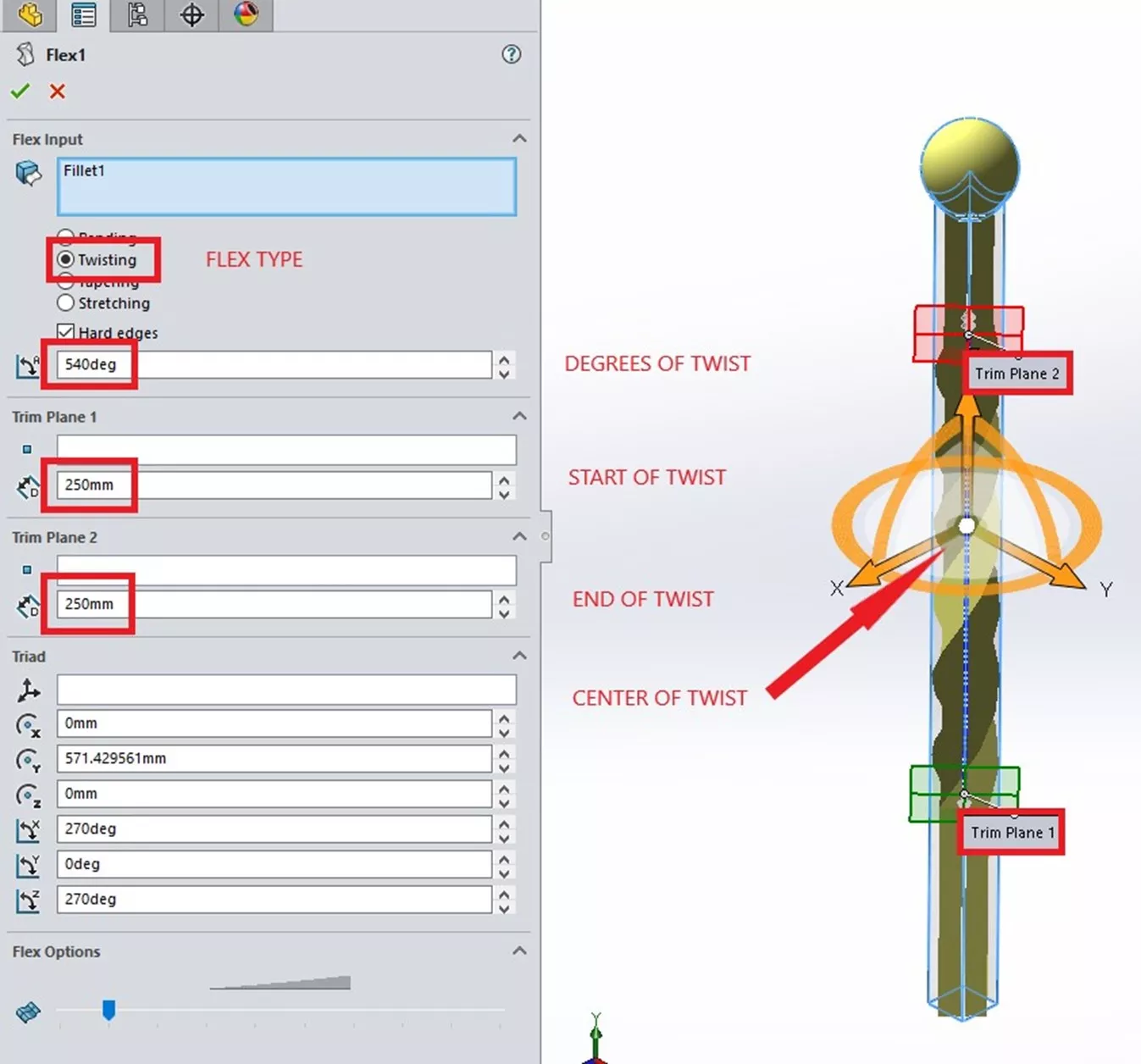

在上述栏杆立柱的示例中，我选择了 “扭转” 类型，进而可以设置总扭转角度（本示例中为 540°）。接下来，可通过调整修剪平面的位置，定义扭转的起始点和终止点。修剪平面的定位方式多样：既可以直接拖动红色或绿色的修剪平面进行放置，也可以选择一个参考实体作为定位基准，还能在默认位置的基础上，输入具体的距离值来精确定位（本示例中设置为 250 毫米）。

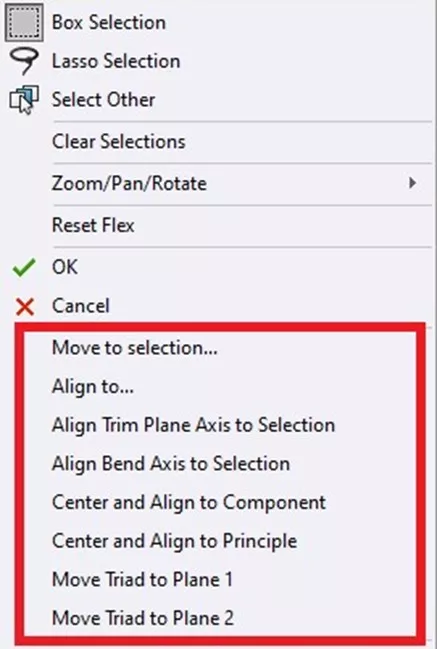

若需要重新定位或调整修剪平面的方向，可右键单击橙色大坐标系中心的亮白色球体。在弹出的快捷菜单中，包含重新对齐修剪平面、居中定位和 / 或移动坐标系的选项 —— 坐标系的中心即为Flex操作的中心点。

Flex特征设计技巧

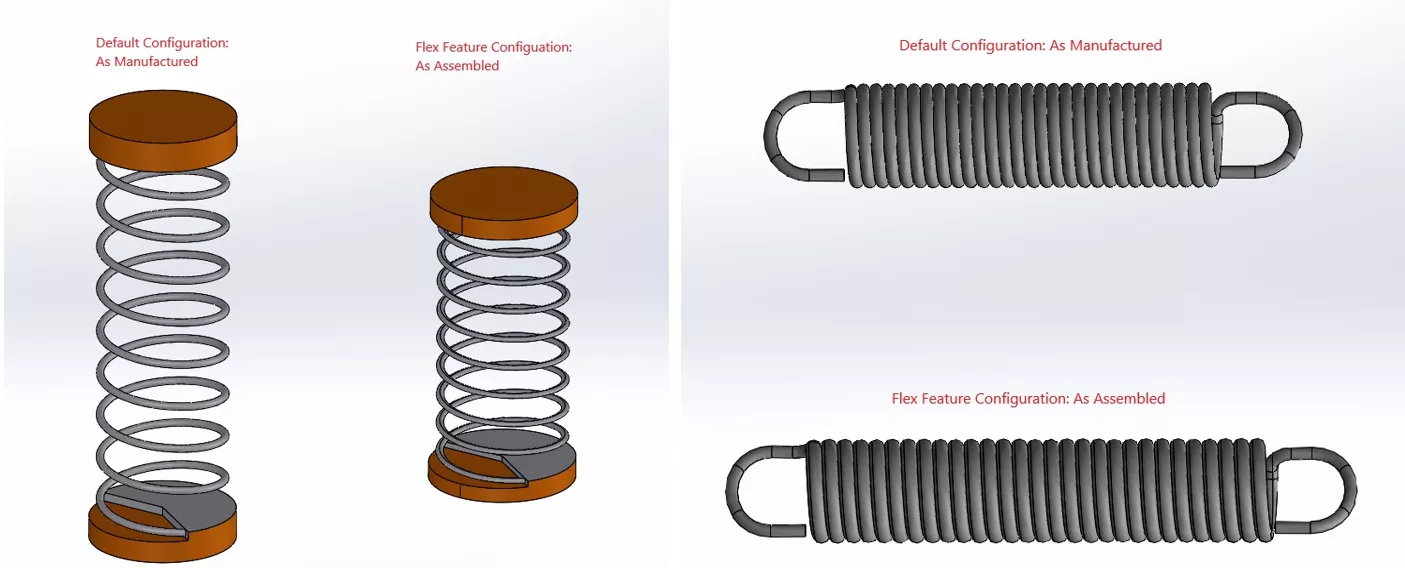

那么，如何避免为同一个零件创建两个不同的零件文件呢？答案是结合使用 Flex（柔性）特征和配置功能。下方的示例图展示了两个配置：一个是默认的 “制造状态” 配置，另一个是 “装配状态” 配置。在默认配置中，Flex（柔性）特征处于抑制状态；而在 “装配状态” 配置中，该特征处于解除抑制状态。

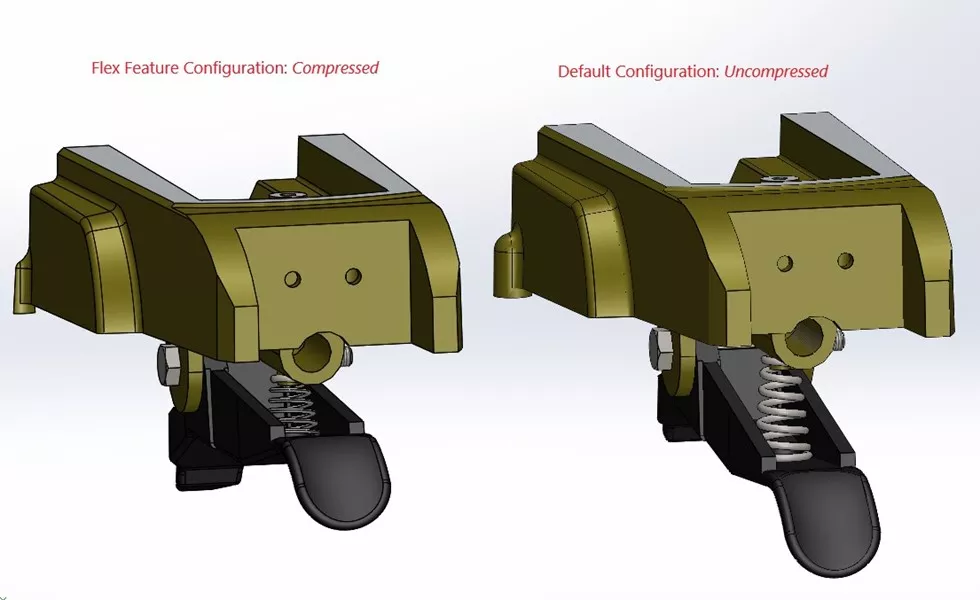

再来看一个装配体中的应用示例：我通过为弹簧创建两个配置，来展示杠杆部件的活动范围。其中一个配置为弹簧的自由状态，另一个配置则利用 Flex（柔性）特征，将弹簧设置为压缩状态。

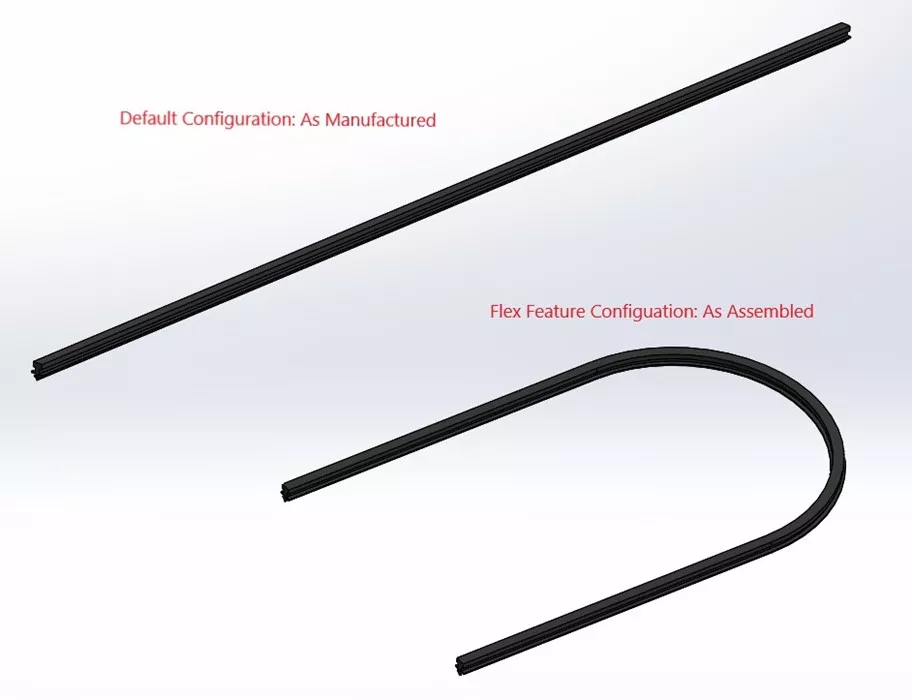

最后为大家展示一个橡胶部件的示例：在一个配置中，橡胶密封件处于制造状态；而在另一个配置中，密封件处于柔性变形后的装配状态。

总结

至此，你已掌握一种简单的解决方案，能够同时展示柔性零件的两种状态 —— 制造状态和装配状态。需要注意的是，SOLIDWORKS Flex（柔性）特征会导致零件的几何形状发生畸变，因此该特征不适用于制造加工场景和 / 或工程图制作。

如果想要了解更多关于 Flex（柔性）特征的相关知识，或是在将该特征应用于你的零件设计时需要帮助，可预约我们智诚科技ICT的培训课程，与认证 SOLIDWORKS 专家进行一对一交流。
