SOLIDWORKS 模型视图的重新定向方法教程

掌握 SOLIDWORKS 模型视图的重新定向方法，对于制作精准的工程图、装配体以及设计演示文件而言至关重要。无论你是在绘制技术工程图，还是进行渲染效果设置，确保视图的精准对齐，才能让设计表达清晰、格式统一。

什么是 SOLIDWORKS 的标准模型视图？

SOLIDWORKS 将前视图、俯视图、右视图、等轴测视图这类标准模型视图，作为建模设计与工程文档制作的基础。这些标准视图在零件建模、装配体建模，以及工程图的视图布置中，均保持统一的规范。SOLIDWORKS 的标准视图工具栏可实现以下功能：

• 将零件、装配体或草图调整为预设的标准视图方位；

• 以单视口、双视口或四视口的形式查看模型或工程图。

为何需要对 SOLIDWORKS 视图进行重新定向？

有时导入的模型或复杂装配体，其原始视图方位与设计所需的意图不匹配。视图对齐偏差会导致工程图表达混乱、投影关系错误，进而为尺寸标注和工程注解的添加带来诸多困难。同时，视图方位不当还会让爆炸视图的制作、动画的设置等工作流程变得低效。对模型视图进行重新定向，能确保你的设计符合行业标准要求，同时适配各类设计项目的具体规范。

SOLIDWORKS 模型视图的重新定向方法

方法一：无损式视图重新定向

对模型视图进行重新定向最常用的方法，是使用视图定向命令，该命令可通过两种方式调出：

• 按下键盘上的空格键，快速启动该命令并打开视图立方体；

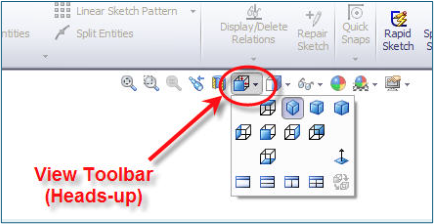

• 在抬头工具栏中直接选择视图定向命令。

在弹出的视图定向窗口中，包含标准视图、旋转视图、保存当前视图三类功能图标，各功能作用如下：

• 标准视图：可快速在预设的前视图、俯视图、右视图、左视图等方位之间切换；

• 旋转视图：可通过鼠标或方向键，对模型进行动态旋转，调整至所需方位；

• 保存当前视图：可将调整好方位的视图进行保存，方便后续快速重新定向视图，或直接应用到工程图中。

方法二：半永久性更新模型视图

如果你的模型默认左视图与设计意图不符，该如何调整？例如，你需要重新定向模型，将当前的左视图调整为新的右视图，就可以使用该方法，步骤如下：

通过鼠标或视图定向工具，将模型旋转至所需的目标方位；

在视图定向工具栏中，点击更新标准视图选项。

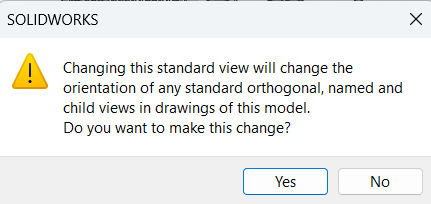

此时 SOLIDWORKS 会弹出提示，让你选择将这个新的视图方位分配给哪一个标准视图，你可根据需求选定对应的标准视图。完成视图分配后，SOLIDWORKS 会再次弹出消息框，让你确认是否执行此次修改。

在消息框中选择是确认修改后，SOLIDWORKS 会基于这个新的模型视图方位，更新所有的标准视图。该方法对于处理原始方位不符合常规的导入零件或装配体，尤为适用。

方法三：重置 SOLIDWORKS 标准视图

若你需要将所有视图恢复至软件默认的原始方位，可选择重置标准视图选项，该操作会清除所有的视图自定义设置，将 SOLIDWORKS 模型视图恢复至初始配置状态。

在 SOLIDWORKS 中对模型视图进行重新定向，是一个简单却极其重要的操作流程，能显著优化你的设计工作流。无论你处理的是单个零件，还是大型装配体，规范、精准的视图定向都是模型精准表达的基础，这一基础既适用于工程图的文档制作，也适用于各类建模设计工作。
