SOLIDWORKS爆炸视图创建教程 | 初学者入门指南

爆炸视图是一种直观展示产品内部结构与装配关系的高效方式。

在 SOLIDWORKS 中创建爆炸视图非常简单，无论你是想将其用于制作技术工程图，还是导入 SOLIDWORKS Visualize 生成完美的渲染图，本入门教程都能帮助你快速上手。

智诚科技ICT通过本文将为你详细讲解如何在 SOLIDWORKS 中创建爆炸视图，以及如何将这些爆炸视图添加到工程图中。

SOLIDWORKS中的expploded View是什么？

爆炸视图是通过将装配体中的零部件沿特定方向、按指定距离依次移动而创建的视图。

爆炸视图的每个 “步骤” 可包含一个或多个零部件的单次移动操作，这些步骤按特定顺序排列，最终形成完整的爆炸视图。

在 SOLIDWORKS 中哪里找到爆炸视图功能

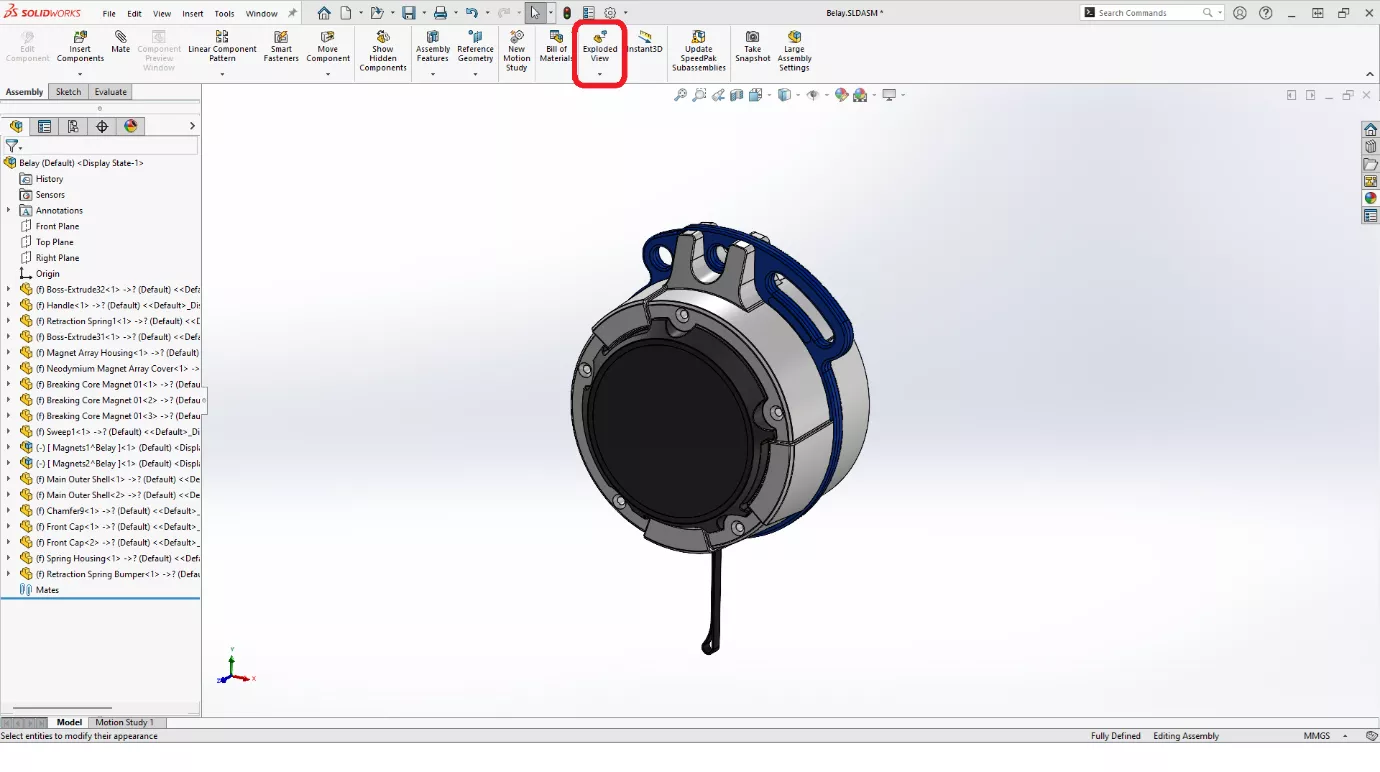

爆炸视图可在 SOLIDWORKS 装配体环境中创建，并可应用于工程图中，以展示零部件的不同视角。

一个装配体中可创建多个爆炸视图，这些视图可在配置管理器中访问，右键单击视图名称并选择 “编辑特征” 即可对其进行修改。

你可以在命令管理器的 “装配体” 选项卡中找到 “爆炸视图” 命令，点击该命令即可创建新的爆炸视图。

创建你的第一个 SOLIDWORKS 爆炸视图

首先，确保你处于 SOLIDWORKS 装配体环境中。

点击 “爆炸视图” 命令后，将打开 SOLIDWORKS 属性管理器，你可在其中规划步骤，将每个零件移动到目标位置。

下面为你介绍Property Manager的核心选项：

• 爆炸步骤：该窗口将列出构成爆炸视图的所有步骤；

• 添加步骤：包含设置下一个步骤的所有选项，可选择常规步骤或径向步骤；蓝色高亮区域用于选择该步骤中将要移动的零件；

• 选项：包含每个步骤的附加设置选项，在创建初始步骤时，仅勾选 “显示旋转环” 即可。

重要提示：不要过早点击绿色对勾或红色叉号！仅当你对整个爆炸视图的效果满意后，再点击绿色对勾确认。

SOLIDWORKS 爆炸视图创建的 5 个简单步骤

下面将通过逐一移动零件的方式，分步创建爆炸视图：

步骤 1

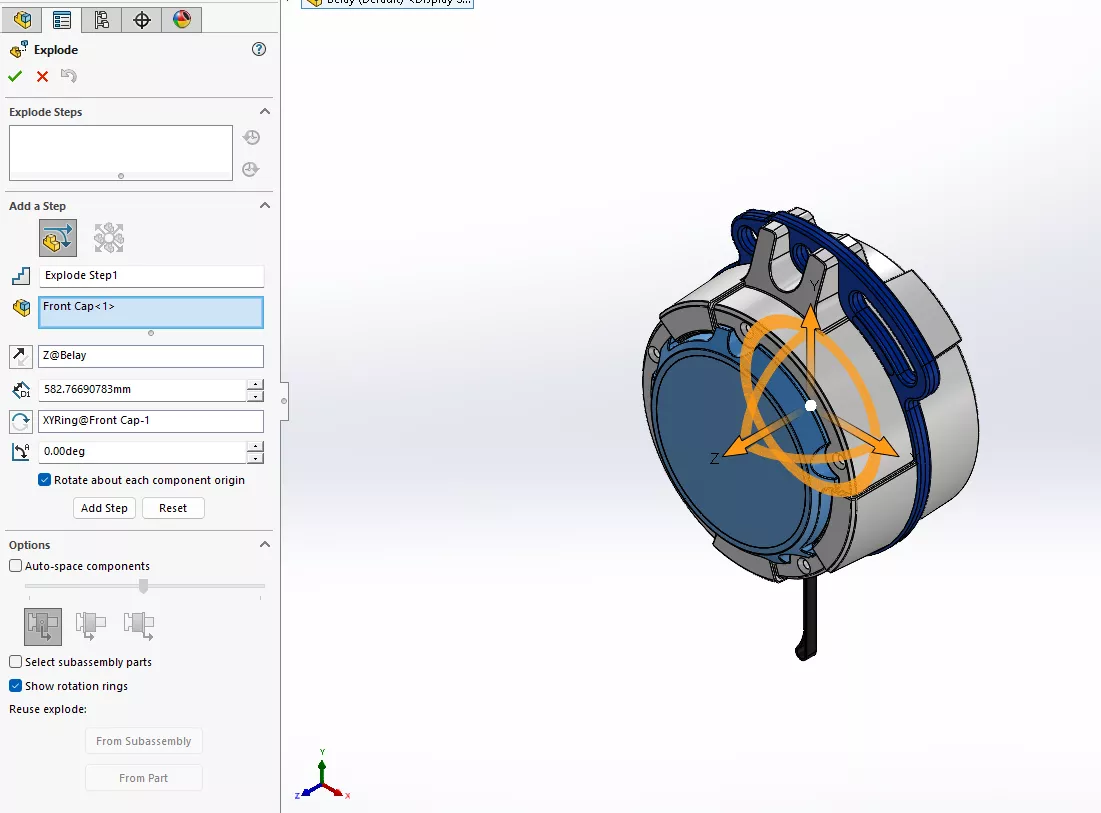

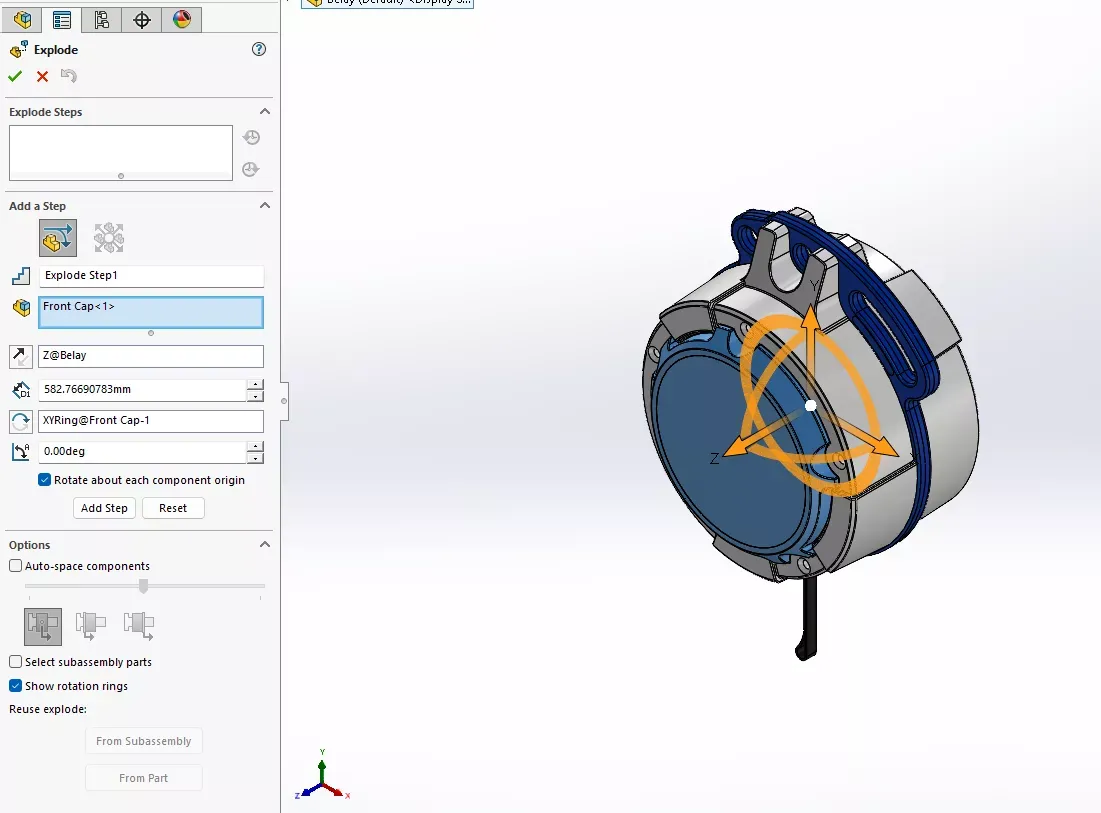

在图形区域中，点击你想要移动的零件，零件周围会出现橙色的箭头和旋转环。

步骤 2

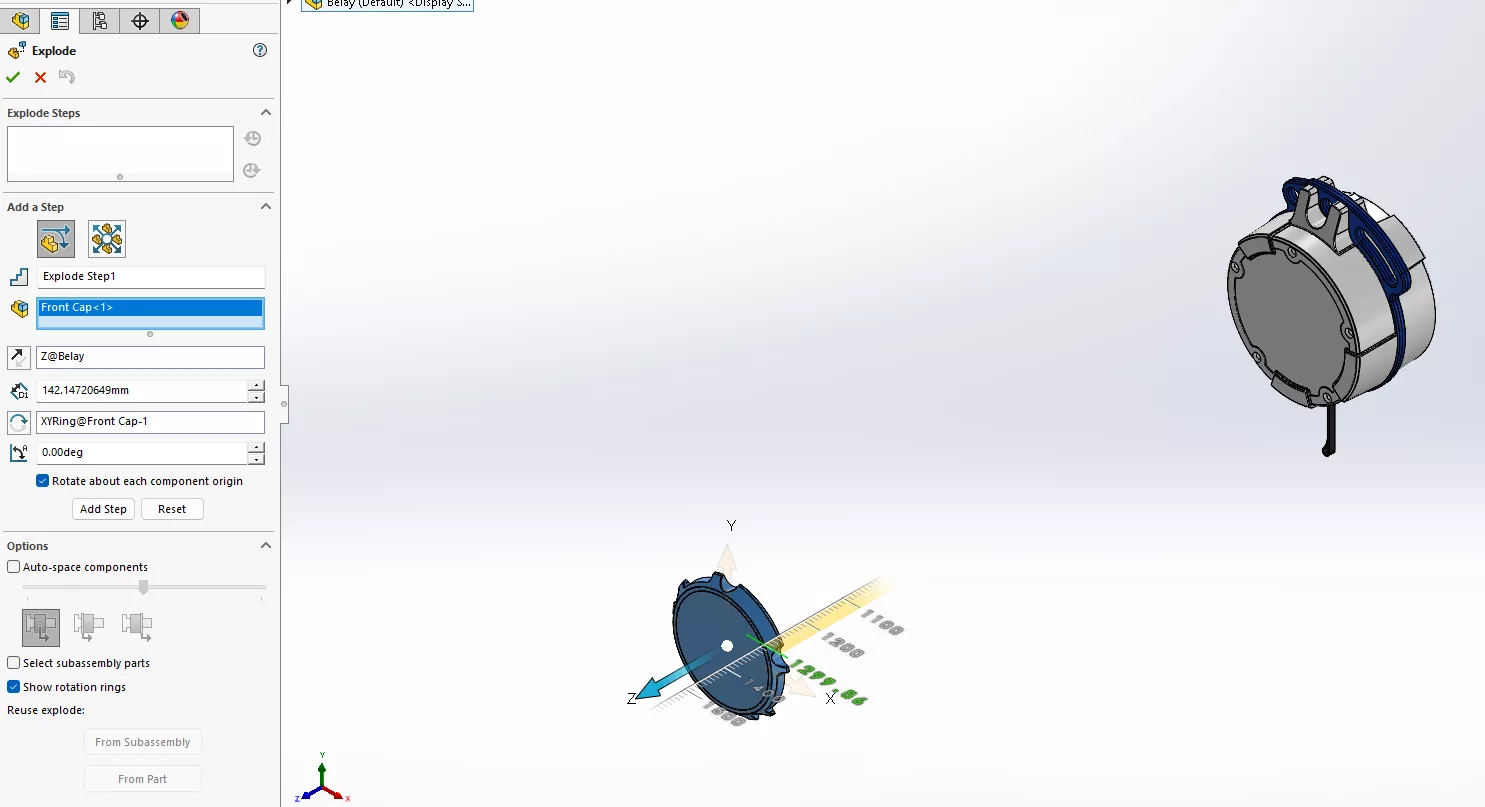

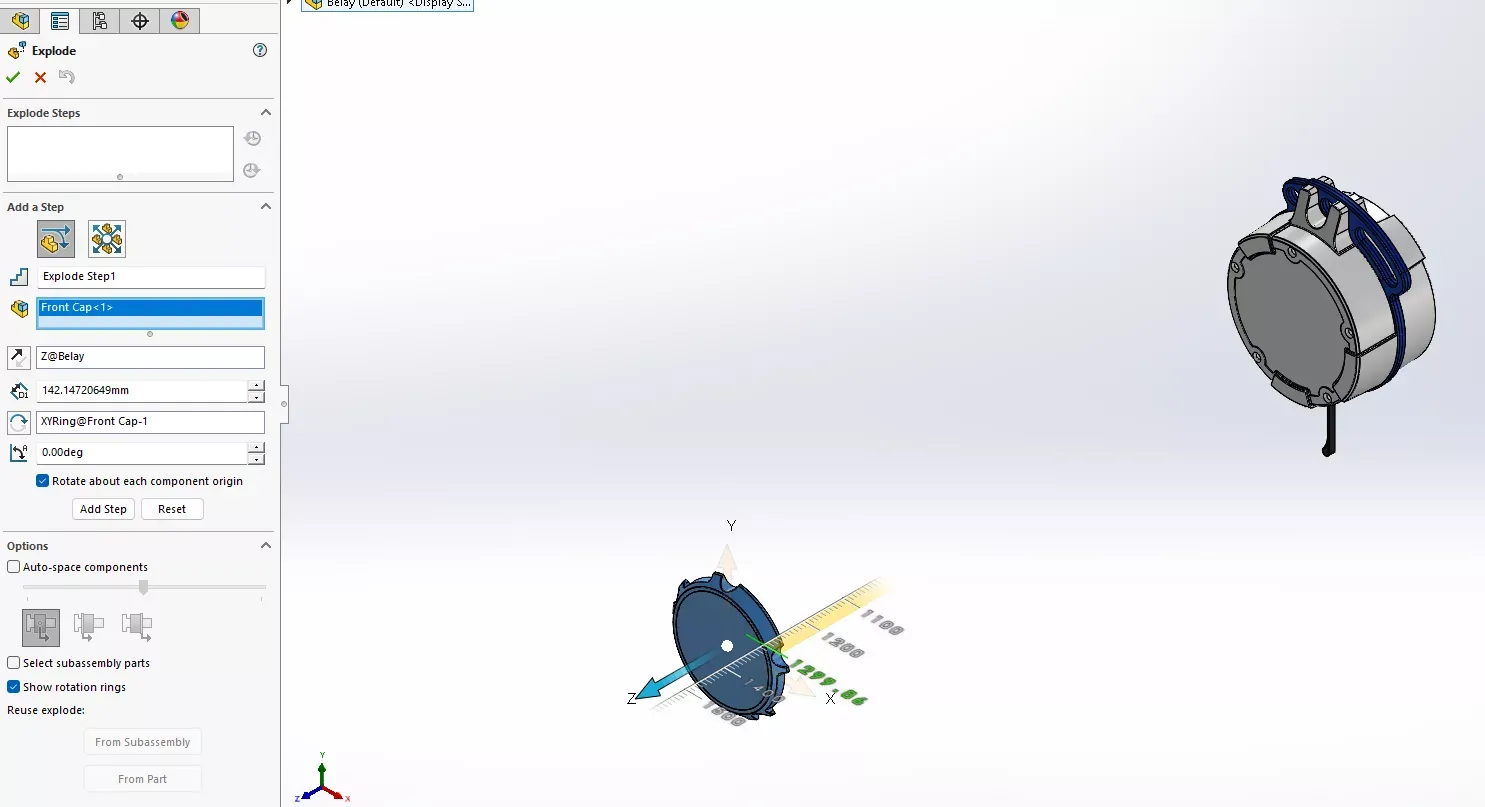

沿坐标轴方向拖动零件至所需距离，拖动过程中，屏幕上会出现标尺，显示零件移动的大致距离。

步骤 3

拖动箭头可使零件沿 X、Y 或 Z 轴平移；点击并拖动旋转环可使零件绕其 X、Y 或 Z 轴旋转。

步骤 4

将零件放置到目标位置后，可在属性管理器中精确调整移动距离。

步骤 5

对零件位置满意后，点击 “完成” 按钮。该操作会将第一个爆炸步骤添加到顶部的步骤列表中，并使属性管理器做好移动下一个零件的准备。

爆炸视图进阶操作

创建第一个爆炸步骤后，后续操作流程基本相同，但 SOLIDWORKS 还支持多种不同类型的爆炸视图，同时有一些注意事项需要了解！

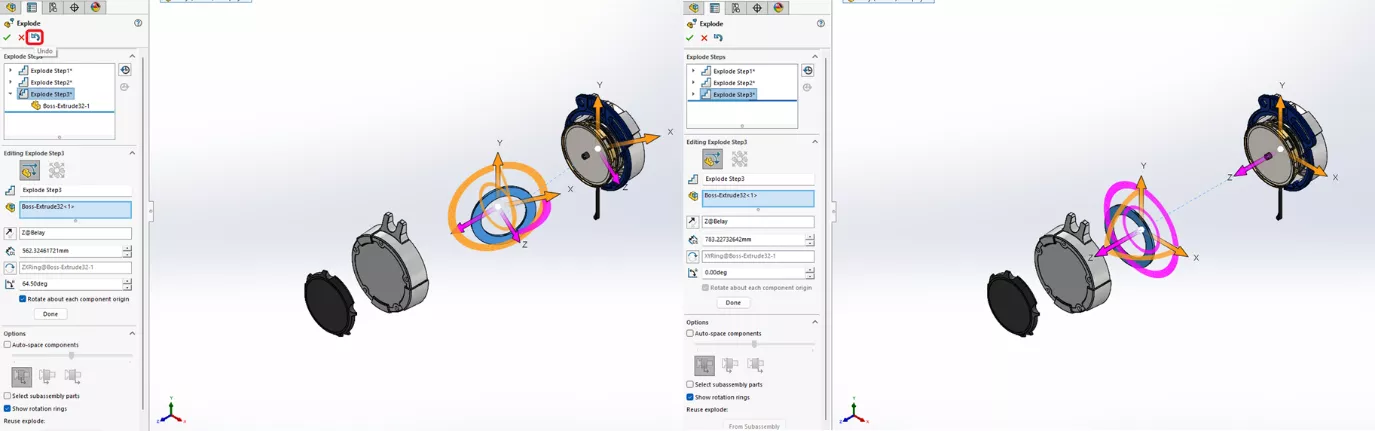

我们先从简单操作开始，每个爆炸步骤仅移动一个零件。

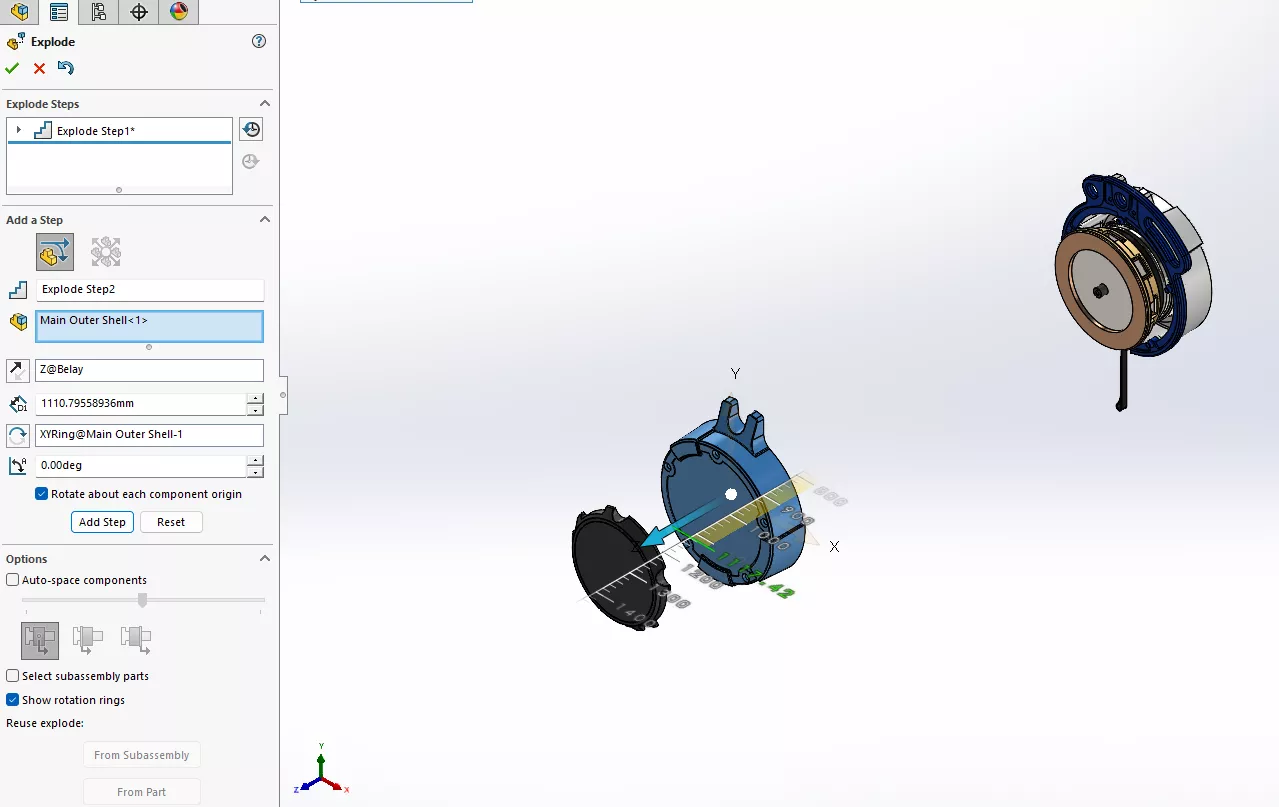

对于大多数零件，可通过点击 “添加步骤” 按钮，重复上述操作创建额外的爆炸步骤：点击每个零件、拖动橙色箭头至目标位置、调整数值、点击 “完成” 即可。

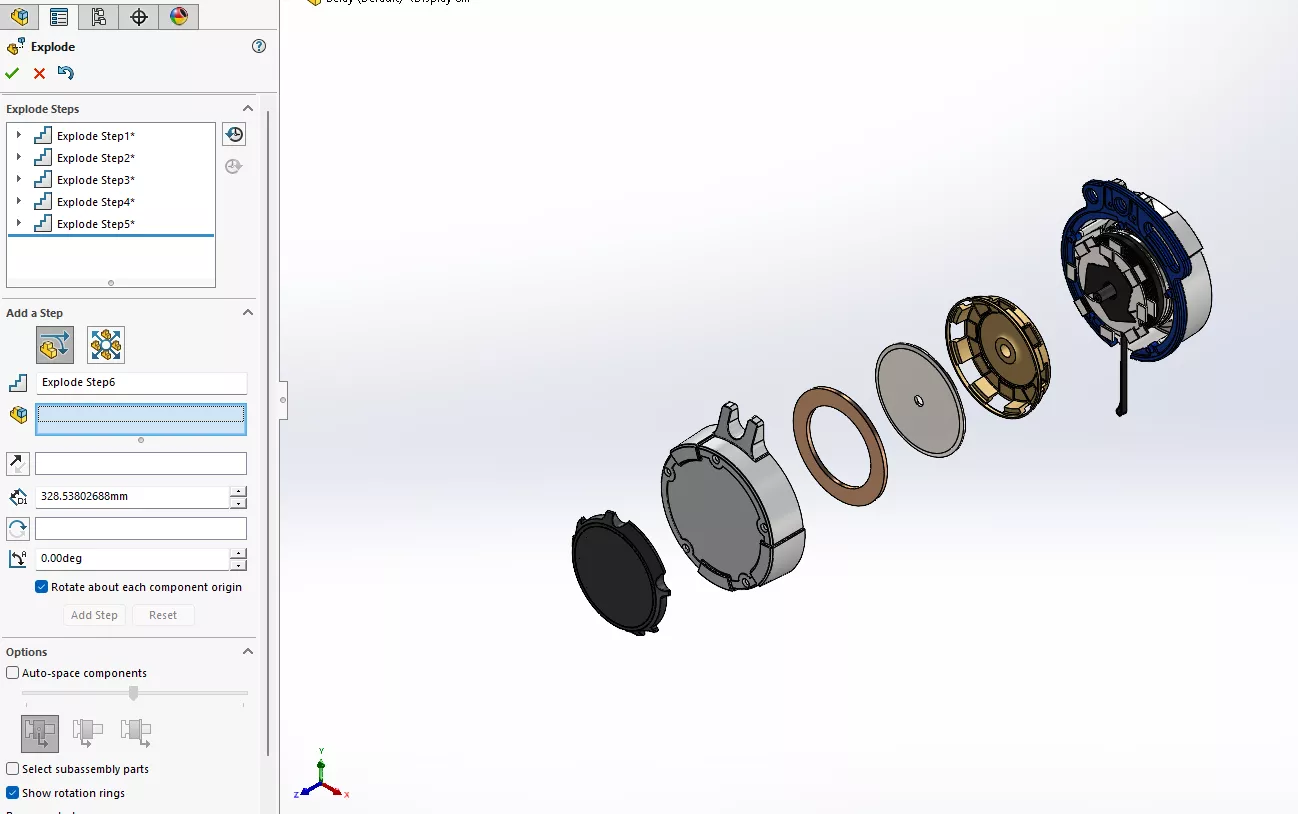

若操作过程中出现错误，可点击属性管理器顶部的撤销箭头返回上一步，然后正确重复该步骤即可。

另外，除非你想取消整个爆炸视图的创建并丢失所有进度，否则请务必避免点击红色叉号！

爆炸视图中的子装配体处理

以上介绍了如何为包含多个零件的装配体创建简单爆炸视图，接下来我们要移动自动保护装置中的磁铁子装配体。

由于这些零件在子装配体中已建立配合关系，因此点击其中任意一个零件时，整个子装配体都会被选中。

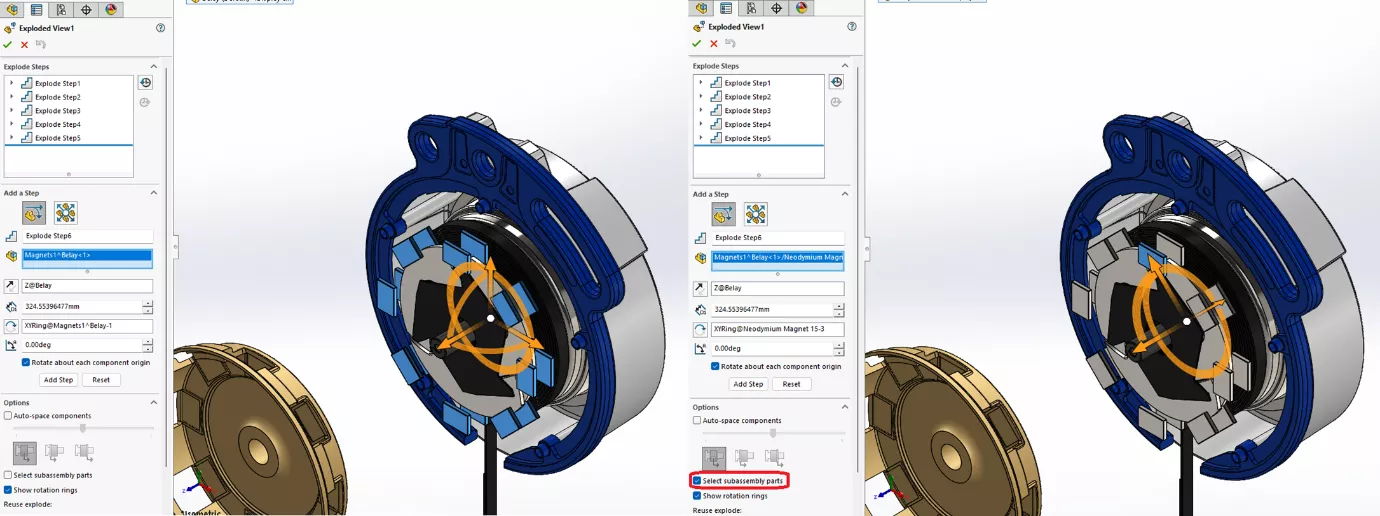

若要在顶层装配体中对子装配体进行爆炸，可在属性管理器中勾选 “选择子装配体零件” 选项。此时点击子装配体中的某个零件，只会选中该单个零件，而非整个子装配体。

之后按照之前的步骤，即可完成剩余爆炸视图的创建。

如何在 SOLIDWORKS 中创建径向爆炸视图

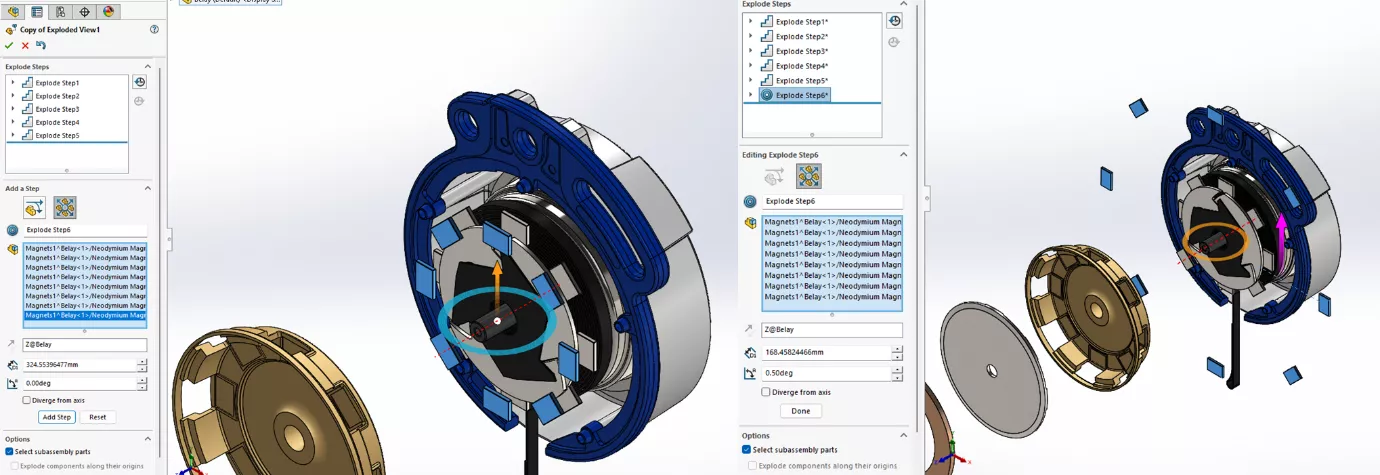

爆炸视图并非只能沿单一坐标轴移动零件，SOLIDWORKS 还支持围绕一个大圆周进行装配体爆炸，使主装配体保持在中心位置。

创建径向爆炸视图的步骤如下：

进入爆炸视图编辑状态，在属性管理器中选择 “径向步骤” 选项；

若要使多个零件移动相同的距离，可在同一步骤中选中所有这些零件；

后续操作与常规线性步骤相同：

1. 拖动箭头移动零件

2. 零件将从装配体中心沿径向平移；

3. 如前所述，根据需要在属性管理器中调整距离；

4. 对该步骤效果满意后，点击 “添加步骤”；

5. 点击 “完成”，完成径向爆炸视图的创建。

爆炸视图中批量移动多个零件

逐一移动每个零件虽然简单，但可能比较耗时。

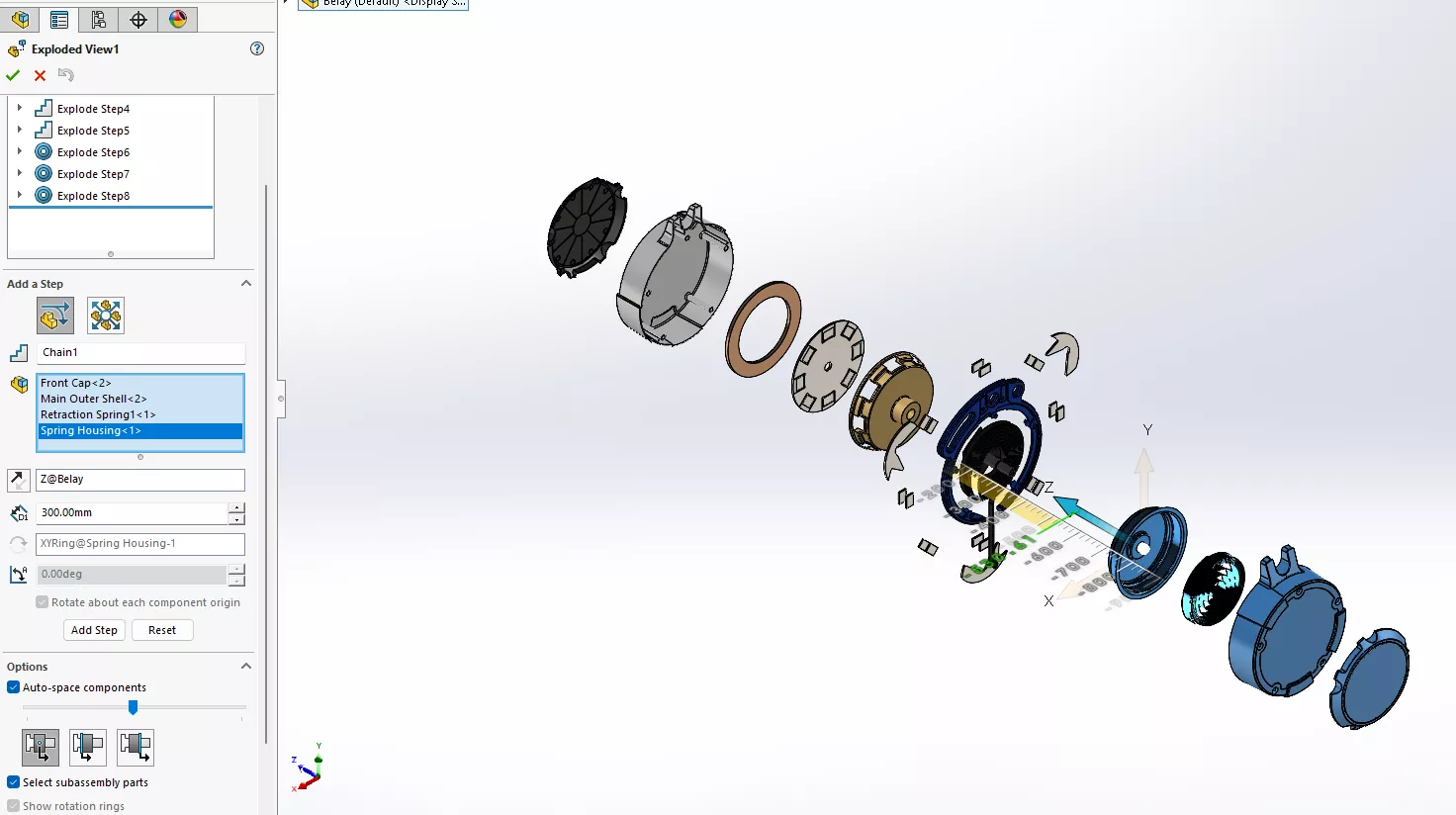

你可以在属性管理器中勾选 “自动排列” 选项，通过滑块控制零件的分散距离。

之后再选择需要爆炸的零件。请注意，零件的移动顺序非常重要，应首先选择需要移动距离最远的零件。

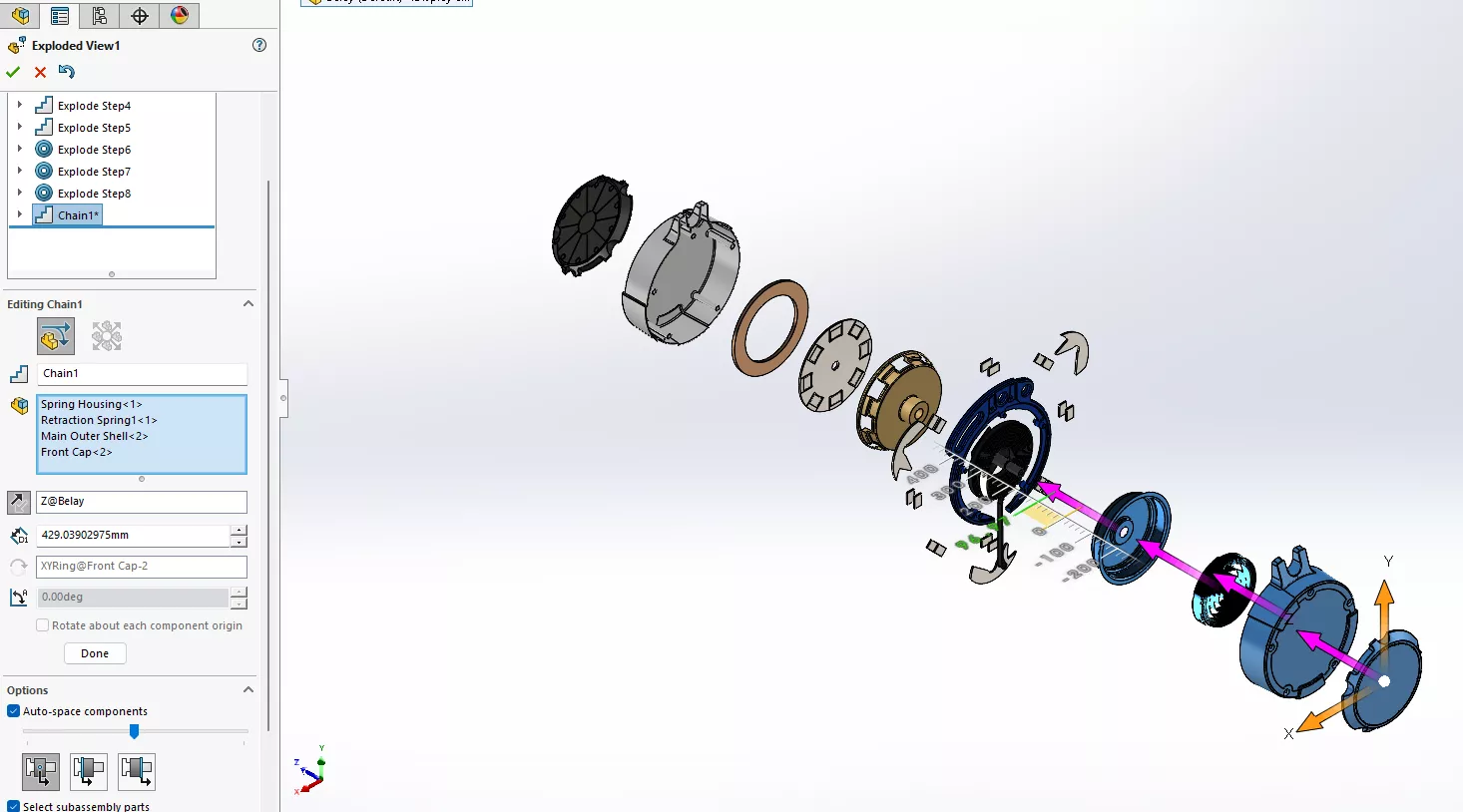

按照之前的方法，沿所选方向拖动箭头，此时所有选中的零件将同时移动，但根据选择顺序的不同，移动距离会有所差异。

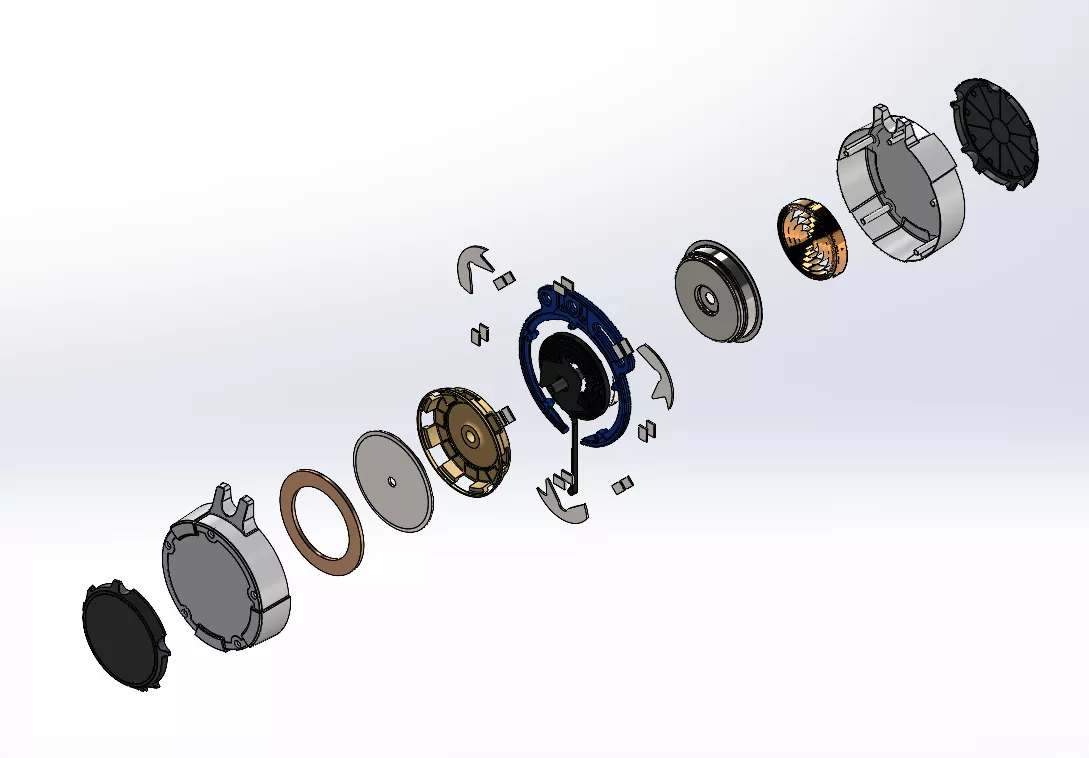

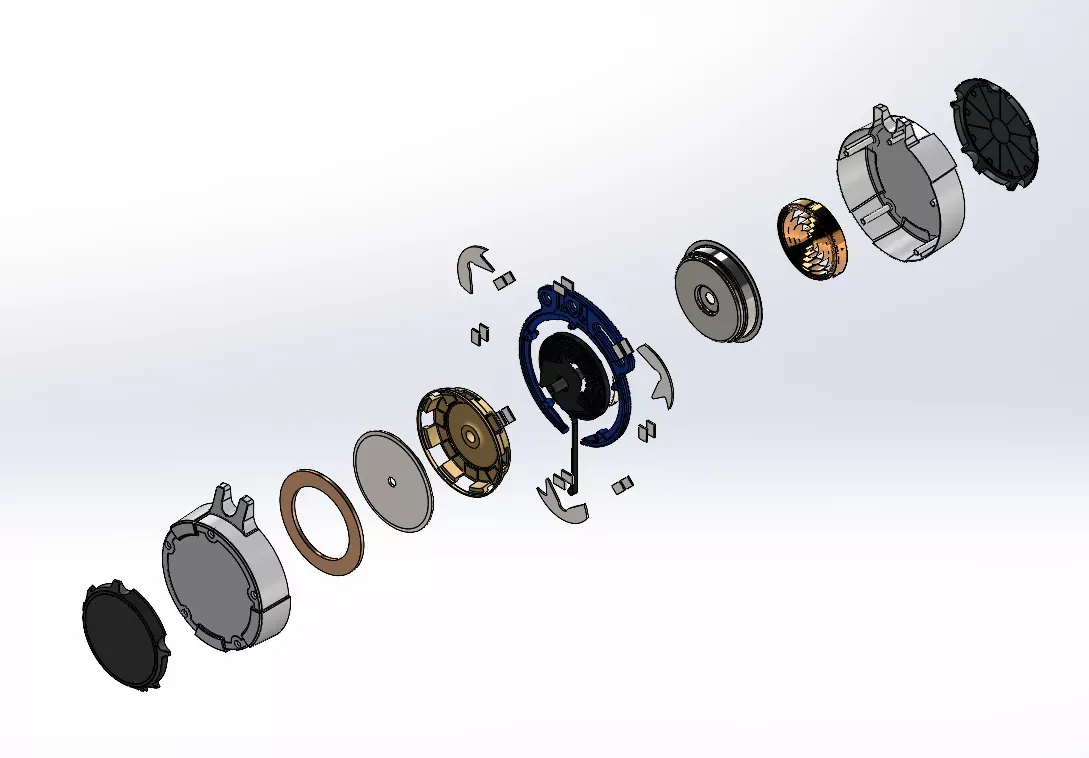

零件初步拖动到位后，可通过粉色箭头调整每个零件的具体位置。

与之前相同，对每个步骤的效果满意后，点击 “完成”。所有步骤设置完毕后，点击绿色对勾，即可创建完整的爆炸视图！

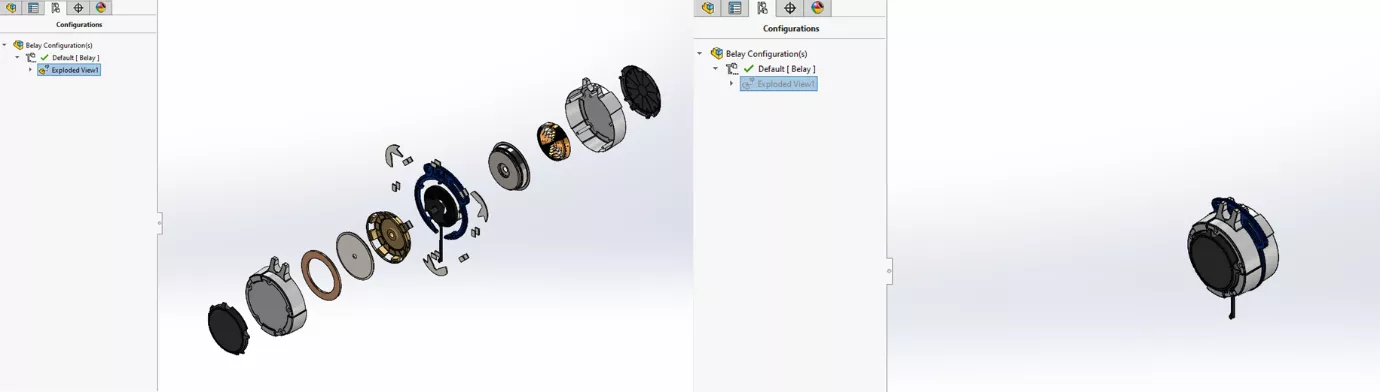

SOLIDWORKS 爆炸视图的动画制作与导出

要为爆炸视图制作动画，需通过配置管理器选项卡在特征树中找到对应的爆炸视图。

爆炸视图在 SOLIDWORKS 装配体中以派生配置的形式创建。配置功能可通过抑制和修改尺寸及特征，在单个文件中显示零件的不同尺寸、视图或颜色变体。

如需了解更多关于配置功能的使用方法，或为 SOLIDWORKS 认证考试做准备，可报名参加我们智诚科技ICT的 SOLIDWORKS 基础培训课程，选择在线学习或前往就近的线下课堂。

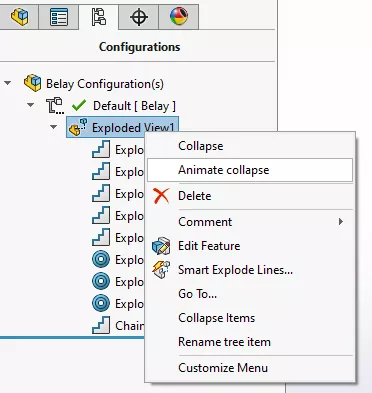

双击特征树中的爆炸视图名称，可激活或取消激活该视图；右键单击爆炸视图名称，可打开操作菜单。

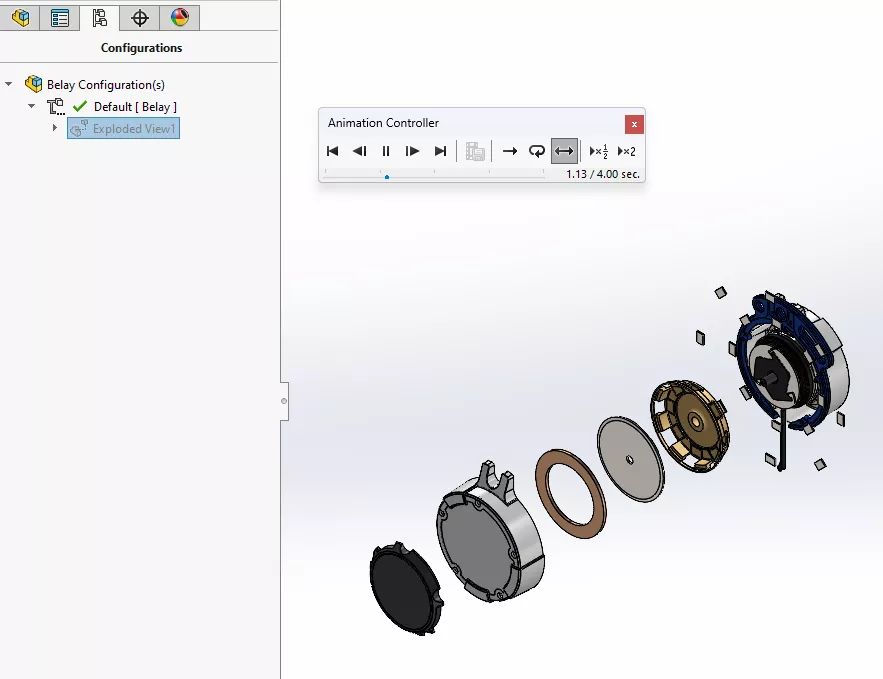

选择 “动画爆炸 / 折叠” 选项，将按照爆炸视图设定的步骤制作动画，该动画可导出为多种标准格式的视频文件。

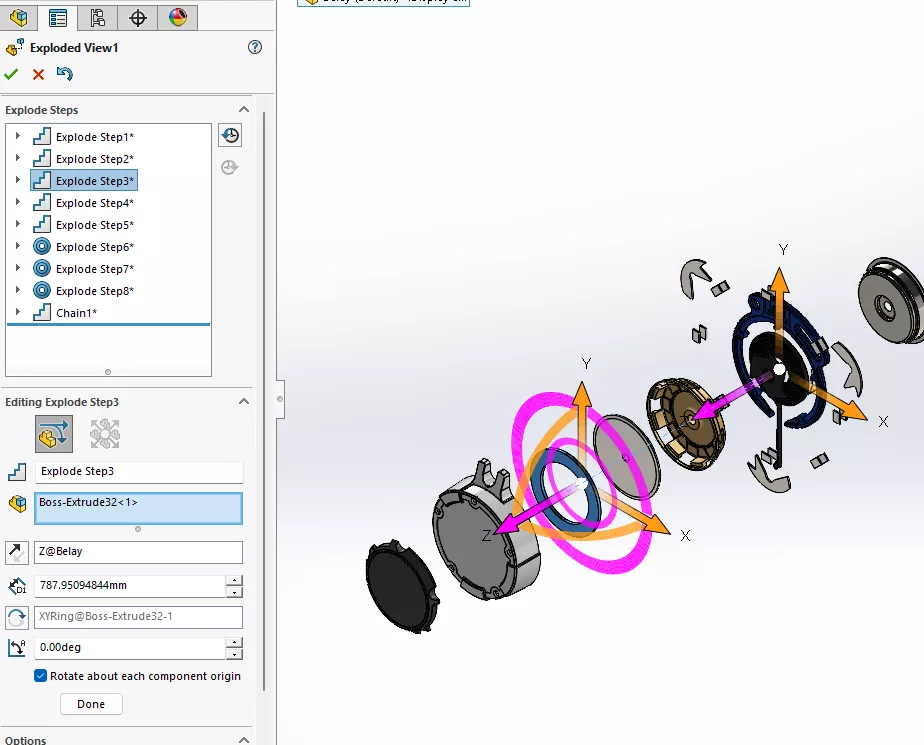

如需修改爆炸步骤，可点击要调整的步骤，更改移动方向或距离，然后点击 “完成” 即可。

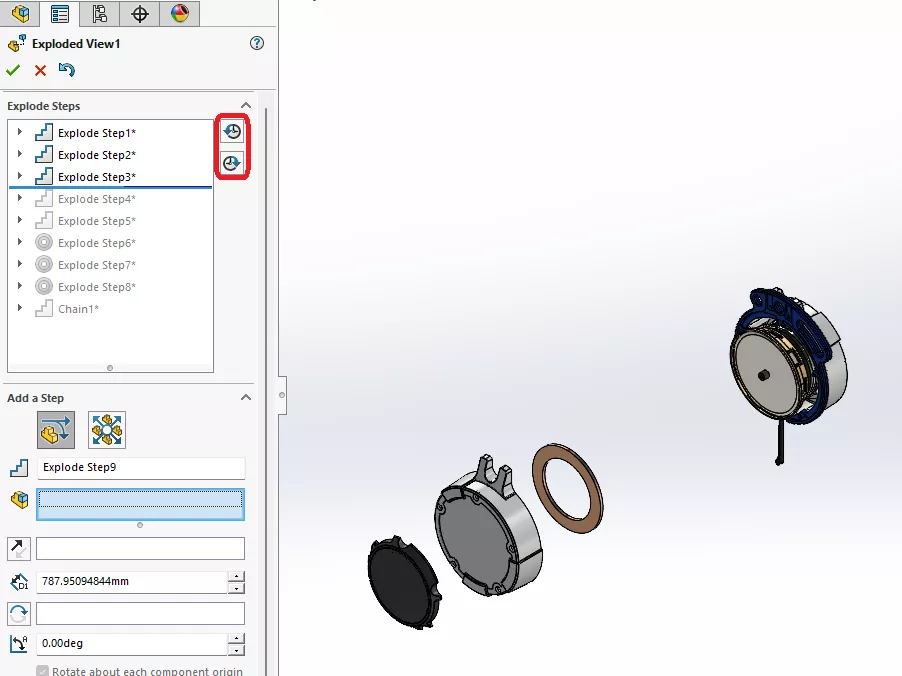

你还可以通过拖放的方式调整爆炸步骤的顺序，操作方式与在特征树中重新排列特征完全相同！

使用回滚条或时钟按钮，可在各个步骤之间前后切换，方便插入遗漏的步骤或额外步骤。

如何将爆炸视图添加到 SOLIDWORKS 工程图中

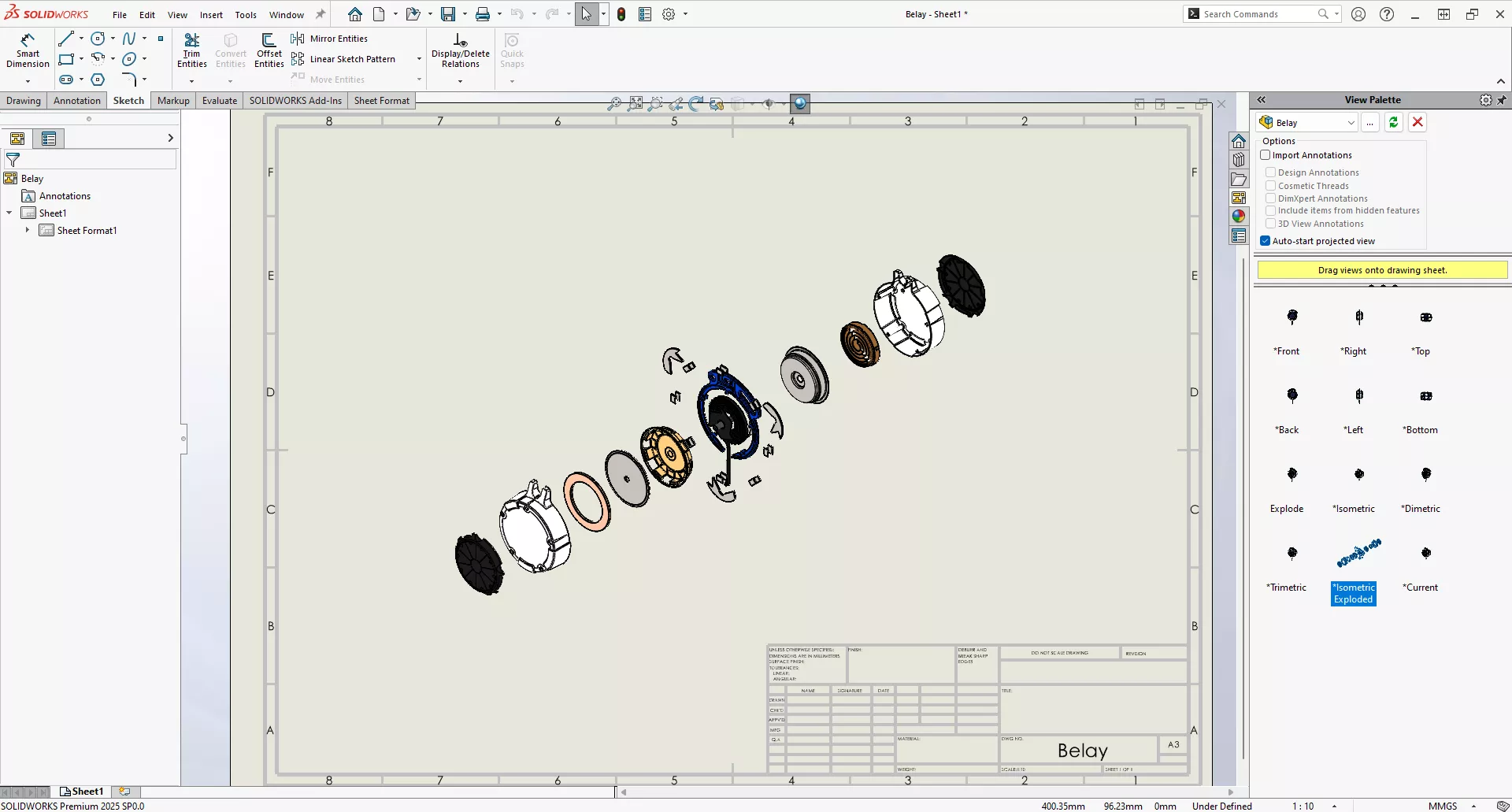

当为包含爆炸视图的装配体创建工程图时，视图调色板中会将 “爆炸等轴测视图” 作为标准视图列出，直接将其拖放到图纸上即可。

爆炸视图可从任意角度展示，可添加注解，且能像默认视图一样进行交互操作 —— 毕竟它本质上只是一种配置！

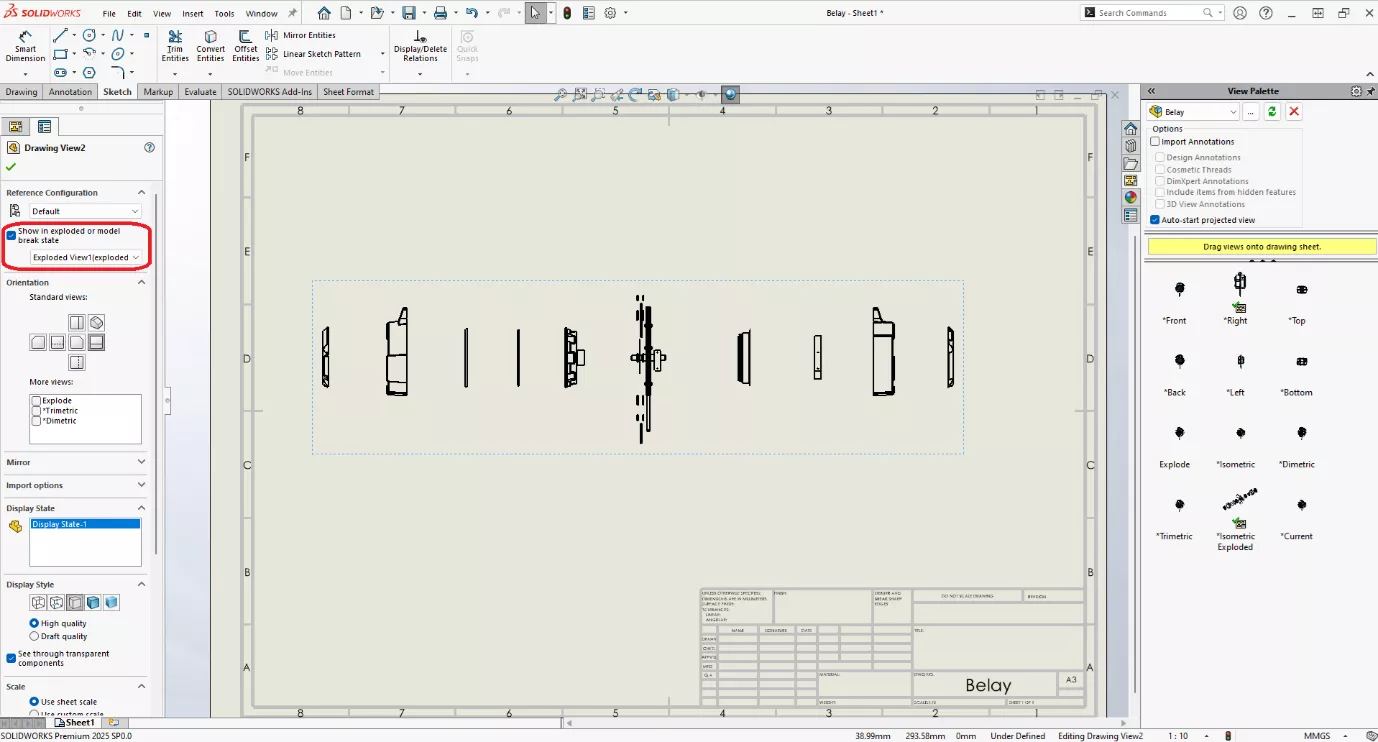

若要在工程图中显示爆炸状态的视图，可按常规方式添加新视图，或选中已有的工程图视图，在属性管理器中勾选 “显示爆炸状态或模型断裂状态” 选项，视图将自动更新为爆炸状态。
