如何在 SOLIDWORKS中创建模板

SOLIDWORKS 中的模板是你创建所有设计的基础核心。如果没有模板，你的文件将无法确定使用何种单位系统、标注文字使用何种字体。自定义 SOLIDWORKS 模板可以让企业统一设计标准，并确保每一个零件都严格遵循这些规范。幸运的是，在 SOLIDWORKS 中创建新模板的操作十分简便，仅需注意几个关键事项即可。

一、什么是 SOLIDWORKS 模板？

根据设计需求的不同，SOLIDWORKS 主要提供三种文件类型：

零件文件：用于创建独立的机械零件，最终可插入装配体文件中，验证零件的形态、配合与功能。

装配体文件：将多个零件组合，完成装配约束与功能验证。

工程图文件：将零件与装配体转化为 2D 工程图，呈现完整的制造信息。

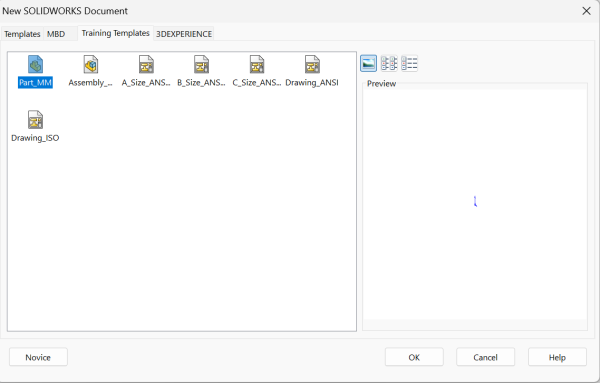

创建新文件时的SOLIDWORKS模板

当你新建 SOLIDWORKS 文件时，软件会调用模板来确定文件的标准信息与设置。单位设置、字体、自定义属性，甚至初始草图几何，都可以在 SOLIDWORKS 模板中预先定义。

SOLIDWORKS 主要使用三类模板文件：

• .PRTDOT：零件模板文件

• .ASMDOT：装配体模板文件

• .DRWDOT：工程图模板文件

工程图还包含图纸格式文件（.SLDDRT），用于控制工程图的部分格式设置。如需了解工程图模板与图纸格式的区别，可观看我们智诚科技ICT的技术技巧视频。

二、SOLIDWORKS 模板存储在何处？

首先需要明确：模板保存在哪个路径？如何让 SOLIDWORKS 识别该路径？企业的最佳实践是全员共享统一的模板文件，因此模板通常存储在共享磁盘中，也可根据需求存储在本地。

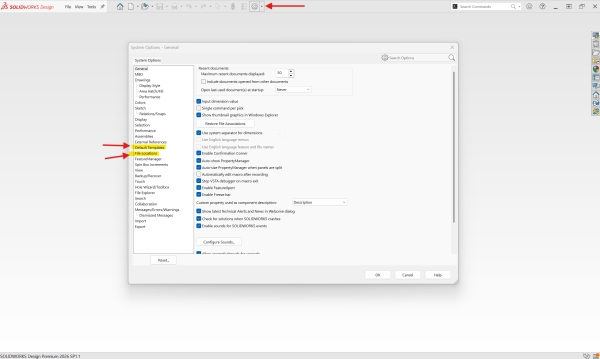

SOLIDWORKS 中模板的两个位置

查看模板路径的两个位置，打开系统选项，即可查看 SOLIDWORKS 的模板读取路径，其中默认模板与文件位置两个板块会显示完整的存储路径信息。

默认模板

默认模板板块会显示软件当前调用的默认模板，在新手模式下新建文件，或在装配体中创建虚拟零部件时，软件会自动使用这些默认模板。

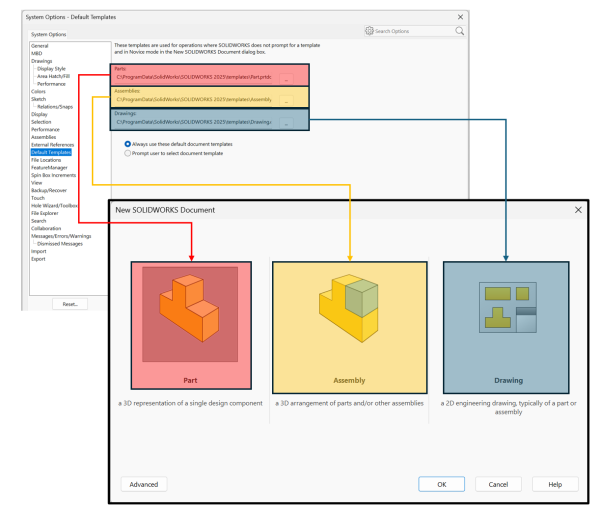

默认的SOLIDWORKS模板及其对应的初级位置

文件位置

在文件位置板块中，不仅可以查看模板文件路径，还能管理 SOLIDWORKS 全品类模板的存储位置。

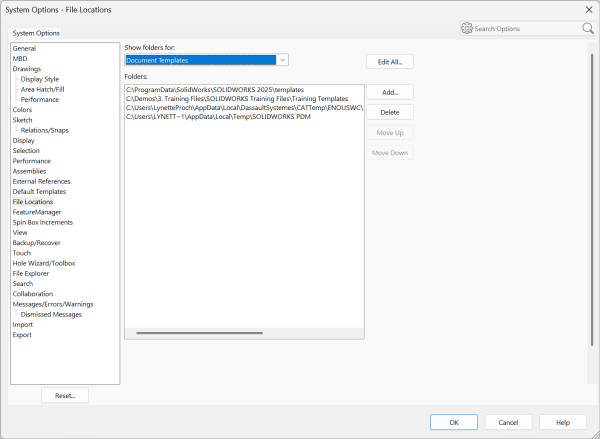

系统选项中的SOLIDWORKS文档模板

设置新建文件时显示的模板路径步骤：

1、打开 SOLIDWORKS系统选项

2、切换至文件位置选项卡

3、在下拉菜单中选择文档模板

4、新增、删除或调整模板文件夹的读取顺序

三、创建 SOLIDWORKS 模板

明确模板存储路径后，即可开始创建新模板：新建零件文件，将其另存为.PRTDOT格式并保存至模板文件夹。在此基础上，你可以根据企业规范，自定义模板的各项参数。

文档属性设置

文档属性会永久绑定在模板文件中，在该菜单中完成的所有设置，都会应用到使用此模板创建的所有新零件中。

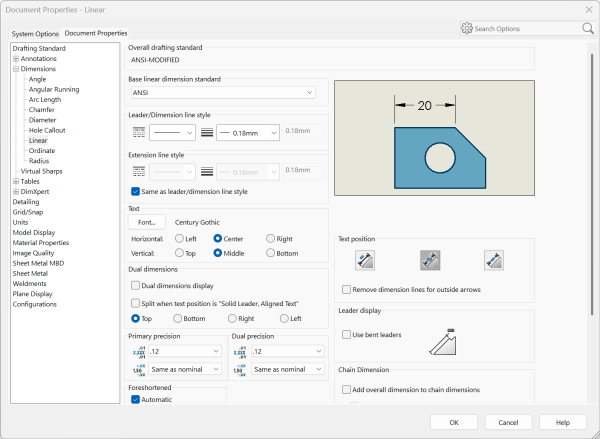

SOLIDWORKS 文档属性菜单

创建模板时，建议逐一核对所有菜单选项，其中最核心的设置包括：

尺寸：设置尺寸的小数精度，并在子选项卡中调整角度、线性、直径等各类尺寸的单独参数。

单位：将 SOLIDWORKS 单位系统切换为毫米、英寸或其他所需单位。

图像品质：设置零件渲染时的图形三角面数量。强烈建议在模板中使用较低的分辨率，在不影响最终零件质量的前提下，提升软件运行性能。

自定义属性

完成文档级别的设置后，可添加自定义属性。该步骤为可选操作，但自定义属性可以为零件文件添加元数据，便于在其他模块中调用。

编辑SOLIDWORKS自定义属性

例如：零件文件的描述类自定义属性，可在装配体的材料明细表中直接调用，自动填充描述列；在工程图中，自定义属性可用于自动填充标题栏信息。

其他自定义设置

模板的核心优势在于：所有保存在模板中的内容，都会在新建文件时自动加载。你可以在模板中添加参考几何体、初始草图，甚至完整的特征，使用模板创建文件时，这些自定义对象都会自动生成。

四、保障 SOLIDWORKS 模板正常使用

模板自定义完成后，保存并进行测试：新建文件验证所有设置是否正常生效。
