SOLIDWORKS焊件模块提供了用于创建端盖与角撑板的专用工具,可帮助你更精准地定义焊接结构SolidWorks。借助这些工具,你能为模型增加稳定性与结构强度,延长模型的使用寿命。
端盖用于封闭方形、圆形管材等型材的端部;角撑板则加装在两个结构构件之间,起到增强支撑的作用。无论使用哪种工具,这类构件都会被纳入焊件切割清单,但通常不会自动生成描述信息。

切割清单中端盖与角撑板缺失描述的示意
如果你的 SOLIDWORKS 焊件模型中包含端盖或角撑板,你可能会发现:在 SOLIDWORKS 工程图中生成焊件切割清单时,这些构件的描述栏为空。幸运的是,添加描述的操作十分简便,只需几步即可生成信息完整的切割清单。
为端盖和角撑板添加描述
为焊件切割清单中的这类构件添加描述仅需简单几步,核心操作是:在零件文件中为每个切割清单项目文件夹单独创建边界框,即可让工程图中的焊件切割清单自动更新并生成描述信息。
步骤 1:创建边界框
在 SOLIDWORKS 中打开你的焊件零件文件。
右键单击端盖或角撑板对应的切割清单项目文件夹。
选择创建边界框选项,软件会自动生成包裹该切割清单项目的最小边界框SolidWorks。

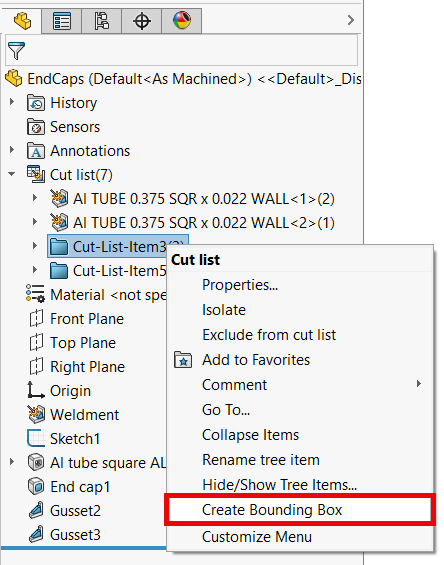

为切割清单项目创建边界框的操作示意

创建切割表边界框
步骤 2:更新工程图
在 SOLIDWORKS 中打开关联的工程图文件,切割清单会自动更新并填充描述信息。
若切割清单未自动更新描述,可使用快捷键Ctrl+Q对工程图执行强制重建,完成更新。

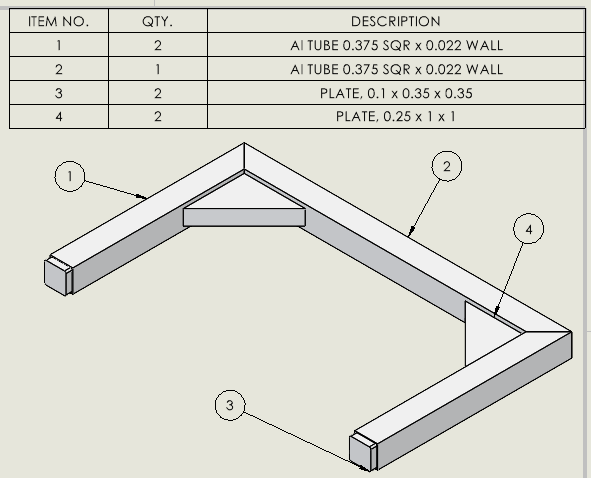

已添加描述的更新后切割清单示意
描述信息由边界框计算得出的长度、宽度、厚度组合而成,创建边界框后,该信息会与其他多项属性一同自动生成。
其他切割清单属性
创建边界框时,软件会为构件自动生成多项属性,这也是工程图焊件切割清单能填充描述的核心原因。
查看自动生成的其他切割清单属性的方法:
1、打开包含焊件的 SOLIDWORKS 文件。

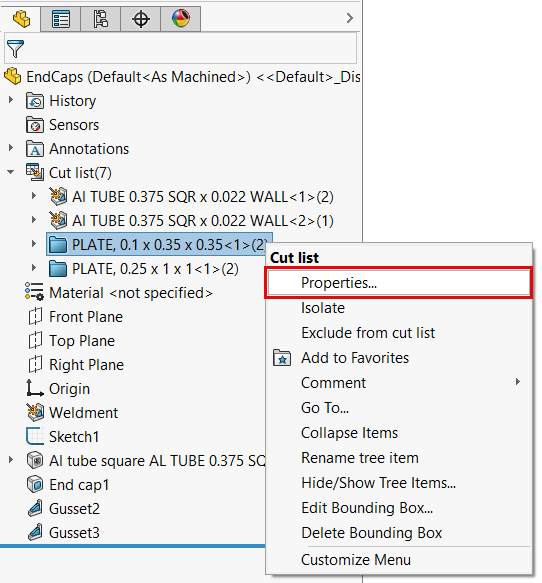

2、右键单击切割清单项目文件夹。

3、选择属性选项。
4、查看自动生成的切割清单属性。

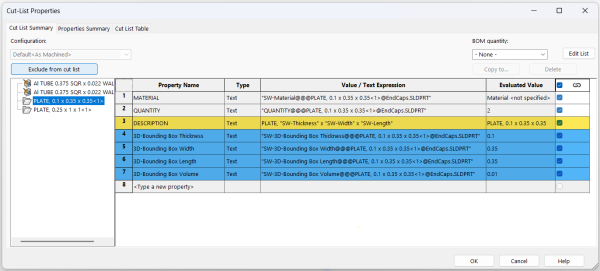

端盖与角撑板的切割清单属性示意
在切割清单属性面板中,可清晰看到创建边界框后自动生成的以下属性:
3D 边界盒厚度
3D 边界盒宽度
3D 边界盒长度
3D 边界盒体积
实现精准的工程图表格
为端盖和角撑板添加描述,可让你的 SOLIDWORKS 工程图达到 100% 精准度,优化工程设计与生产制造的全流程。通过自定义焊件切割清单,能消除工程图中的信息歧义,让设计信息更顺畅地传递至下游生产环节。
