如何将 SOLIDWORKS 工程图导出为 DXF/DWG 格式

将 SOLIDWORKS 工程图导出为 DXF 或 DWG 格式，以便在二维 CAD 软件中打开，是最常用的格式转换操作之一。SOLIDWORKS 原生支持此类格式转换，能够与其他主流 CAD 平台实现数据交互与互通。

企业通常会针对不同设计任务选用多种 CAD 工具，优先选择最适配当前工作的软件。使用过程中最关键的要点，是保证各类工具能够实现数据互通，支持文件在不同软件间顺畅流转，避免重复建模、重复出图的冗余工作。

为什么要将 SOLIDWORKS 工程图导出为 DXF 或 DWG？

DXF 与 DWG 是工程设计领域应用最广泛的文件格式。能够以中立通用格式与其他 CAD 系统进行数据交互，可让设计协作范围突破企业内部限制，实现跨组织、跨平台协作。

SOLIDWORKS 如何导出二维数据

SOLIDWORKS 提供丰富的导出配置选项，可适配全行业通用的各类 CAD 格式。导出过程中，支持对 CAD 数据的转换规则、输出样式进行自定义设置。

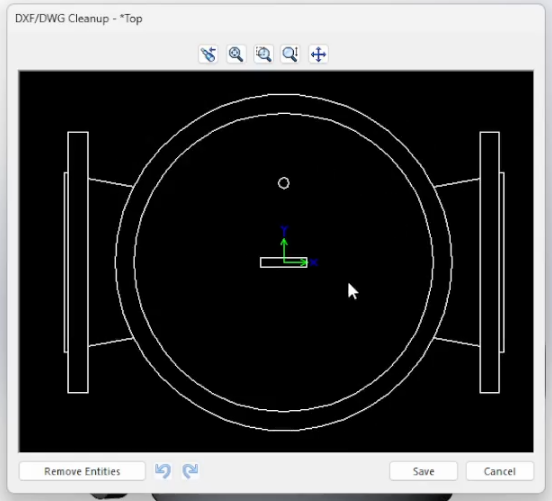

从 SOLIDWORKS 导出 DXF 文件

SOLIDWORKS 导出的 DXF/DWG 文件，可完整包含模型几何图形、折弯线、草图等内容，且可将文件转换为标准 AutoCAD 规范，或其他自定义制图规范。同时支持调整输出比例，对导出内容做精细化适配，满足下游加工、设计软件的使用要求。

如何将 SOLIDWORKS 工程图另存为 DXF/DWG

将 SOLIDWORKS 工程图另存为 DXF/DWG 格式，只需按照以下步骤操作：

1、打开目标 SOLIDWORKS 工程图文件。

2、在菜单栏依次点击文件 > 另存为。

3、在文件格式下拉列表中，选择DXF或DWG格式。

4、（可选操作）点击高级选项，打开更多导出参数设置界面。

5、点击保存，完成导出。

2D CAD 导出高级选项

导出 SOLIDWORKS 工程图时，可通过额外配置项对最终导出效果进行精细化调整。这些选项均位于 SOLIDWORKS系统选项的导出板块下。

将 SOLIDWORKS 工程图导出为 DXF 的附加设置

版本：选择导出的 DWG/DXF 文件所适配的 AutoCAD 版本。

字体与线型：在 SOLIDWORKS 自定义线条字体与 AutoCAD 预设线型之间切换。

输出比例：依据图纸上各工程图视图的比例设置，选择二维几何图形1:1 输出的基准依据。

端点合并：清理并删除线段端点之间小于指定公差的间隙。

高质量 DWG 导出：创建更高精度、高品质的 DXF 文件；勾选该选项可能会增加导出耗时。

样条曲线导出选项：在 DraftSight、AutoCAD 等二维绘图软件中，将样条曲线以多段线形式显示。

视图作为块：将工程图各视图中的几何图形以块的形式导出。该设置可大幅提升文件接收方的编辑效率，软件会将每个视图的线条统一归类编组，方便批量编辑。

从 SOLIDWORKS 导出 DXF 之外的更多格式

SOLIDWORKS 配备完善的外部协作工具，支持与未使用 SOLIDWORKS 的企业开展设计协作，且协作能力不止局限于二维 CAD 格式。无论是通过 3DEXPERIENCE 平台处理 CATIA 文件，还是直接将第三方 CAD 数据转换为可编辑几何图形，SOLIDWORKS 均可全程支撑产品研发全流程。
