如何使用 SOLIDWORKS传感器监控表面积 ？

说起家装项目，我从来都不清楚该买多少油漆、着色剂或底漆。我通常都是直接买一加仑，用多少算多少，剩下的就存放起来。存放几年后，这些涂料就会过期失效，最终只能送到回收中心处理。这就是我想到用 SOLIDWORKS 中的传感器，计算任何新家装项目所需油漆 / 着色剂用量的初衷。智诚科技ICT通过本篇博客，将使用一段栏杆作为演示案例，不过我相信这个方法同样适用于整个露台、家中的某个房间、整栋房屋，甚至是我正在加工制造的零件。

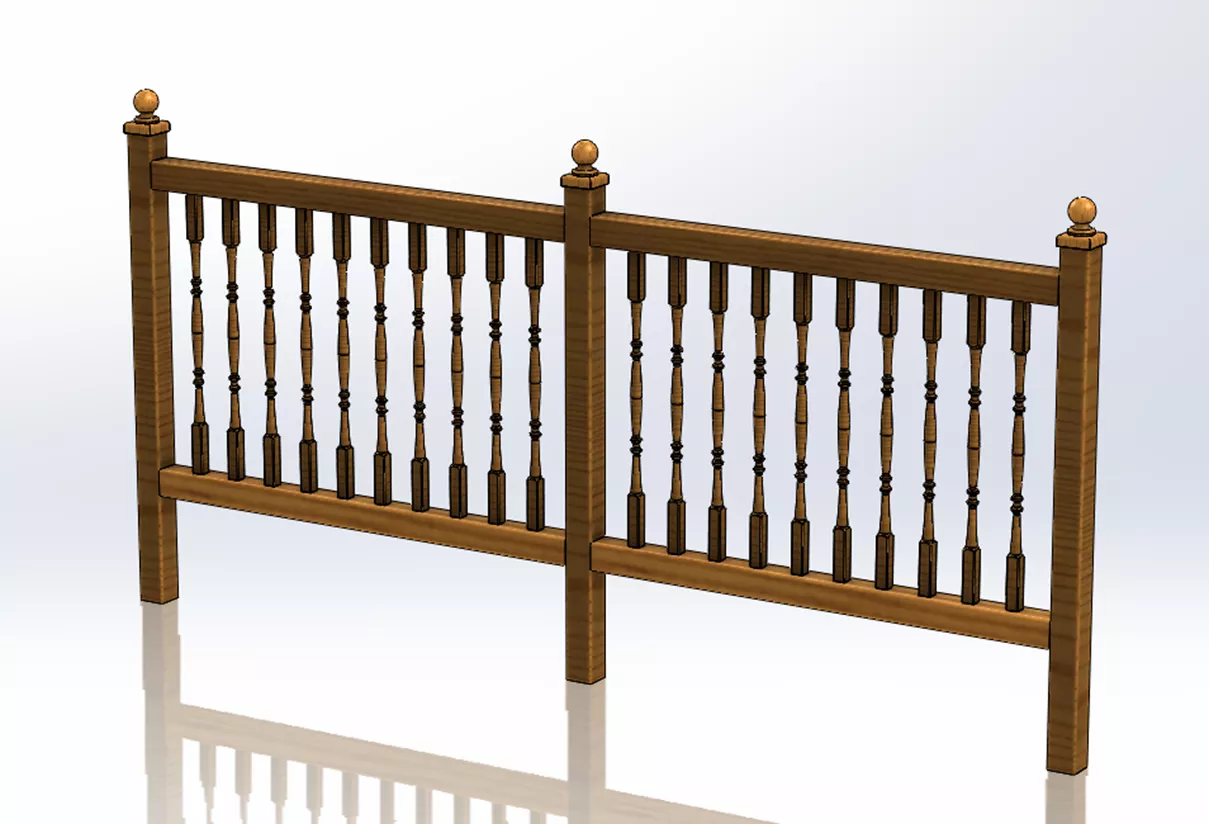

使用 SOLIDWORKS 传感器监控表面积

SOLIDWORKS 传感器

在 SOLIDWORKS 中开展设计工作时，SOLIDWORKS 传感器工具可以让你监控零件或装配体中的特定参数。当这些参数的数值超出预设限值时，传感器还会向你发出警报提示。

SOLIDWORKS 中实际上提供了多种类型的传感器，具体包括：

• 仿真数据传感器：用于在 SOLIDWORKS Simulation 中，定义仿真结果物理量测量位置的传感器。

• 质量属性传感器：可监控质量、体积、表面积等模型属性的传感器。

• 尺寸传感器：用于监控设计中各类尺寸的传感器。对部分用户而言，这是一款常用传感器，能够在零部件 / 设计尺寸过大或过小时及时发出提醒。

• 干涉检查传感器：仅适用于装配体环境，该传感器会持续监控装配体中各零部件之间是否存在干涉。

• 测量传感器：可监控你通过测量工具手动指定的测量参数的传感器。

• 接近传感器：同样仅适用于装配体环境，该传感器监控你自定义的线段与选定零部件之间是否存在干涉。

• 成本数据传感器：可监控数据量中定义的总成本、材料成本、制造成本等成本数据的传感器。

• 钣金边界框属性传感器：用于监控钣金平板型式所能容纳的最小矩形边界的传感器。

• 运动数据传感器：仅适用于 SOLIDWORKS Motion 模块，可从运动算例结果中直接定义传感器参数。

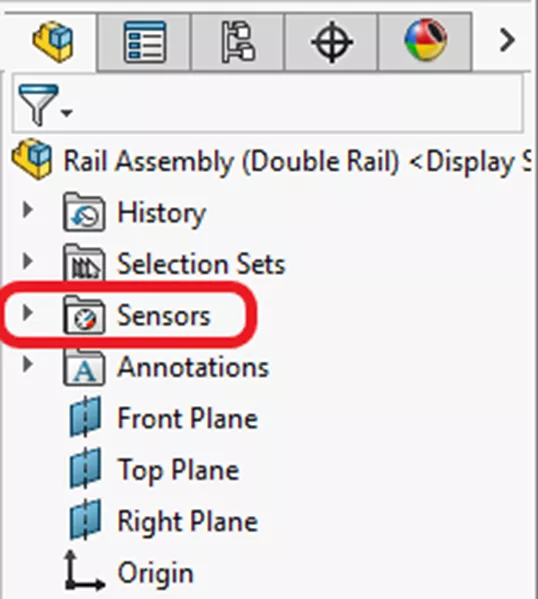

除运动数据传感器外，其余所有传感器均可在传感器属性管理器的下拉菜单中调用。要打开传感器属性管理器，只需在特征管理器设计树中右键单击传感器文件夹，然后选择添加传感器即可。

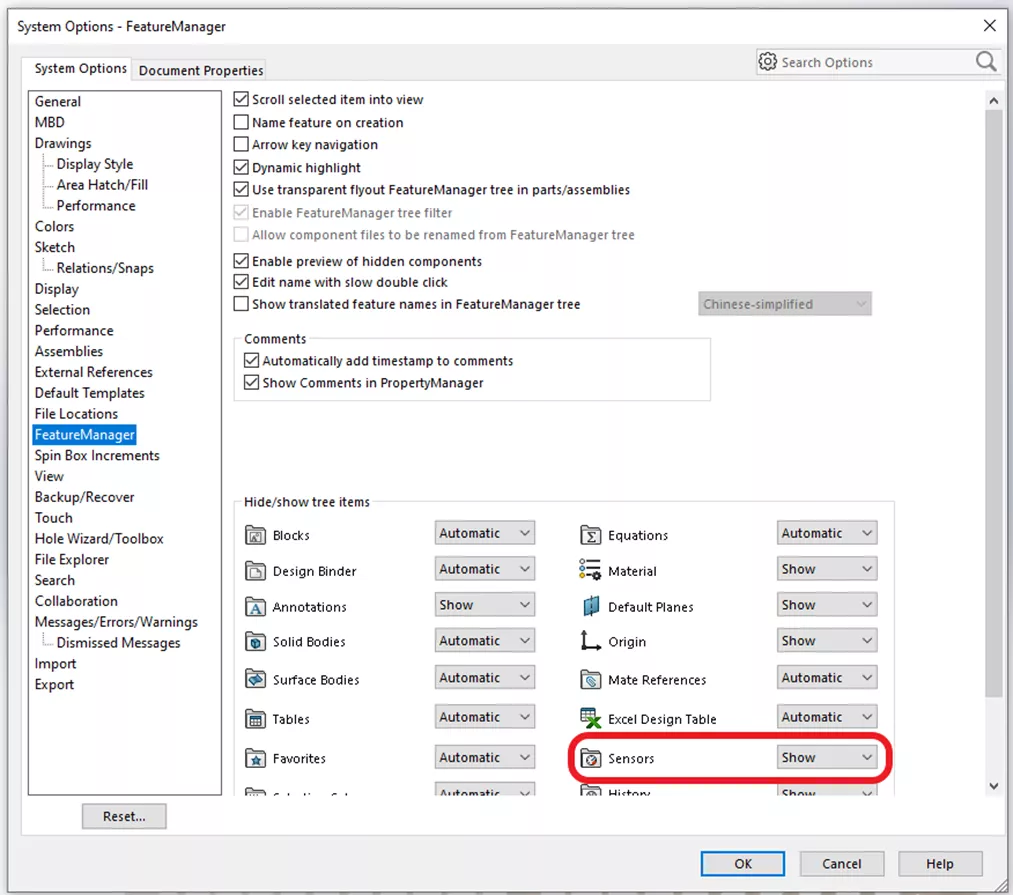

如果你的界面中没有显示传感器文件夹，需要先将该文件夹设置为显示状态，该操作可通过 SOLIDWORKS系统选项完成（具体设置方式如下）。

质量属性传感器

实际上，我可以使用两种类型的传感器来监控表面积。理论上这两种传感器都能计算栏杆装配体的表面积，但其中一种在核算着色剂用量时会更精准。

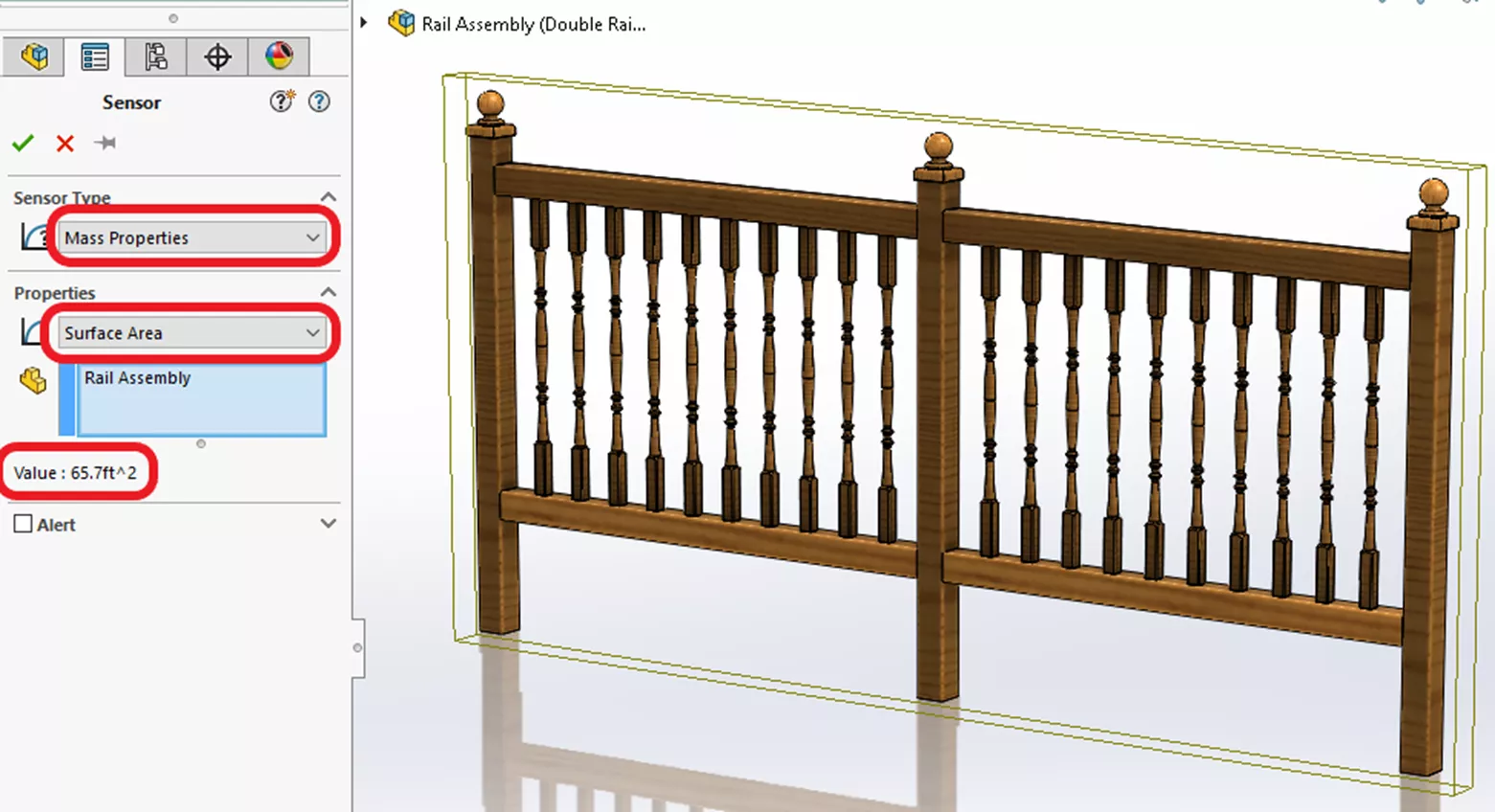

在下图所示的操作中，我最初选择质量属性作为传感器类型，并从属性下拉菜单中选择表面积选项。你可以立刻看到测得的数值约为 65.7 平方英尺。但需要注意的是，这个数值是所有零部件全部表面的总表面积，而非我需要涂刷着色剂的外露表面面积。对于栏杆装配体这个案例而言，这个数值或许足够接近实际用量，但如果我要计算整栋房屋内某个房间的涂刷面积，这个方法就完全不适用了。这种场景下，使用测量传感器会是更合适的选择。

测量传感器

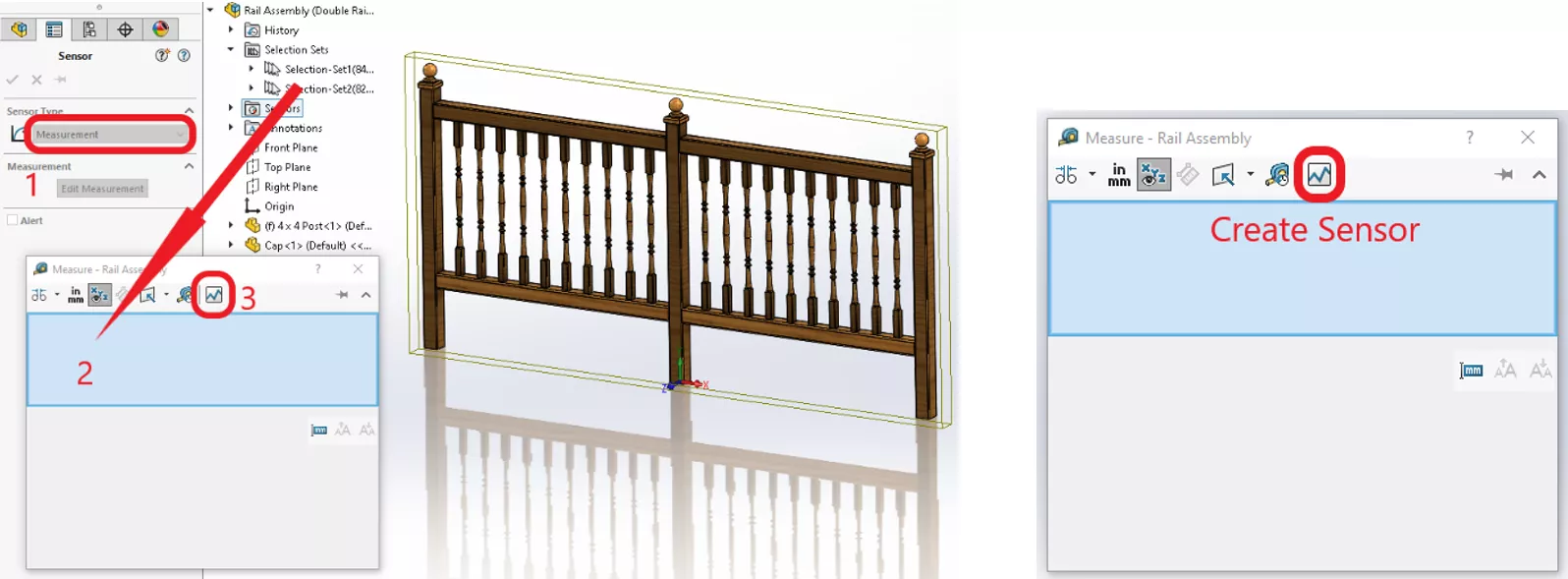

我可以使用的第二种传感器类型是测量传感器。该传感器允许我手动选定实际外露的精确表面，仅将需要涂刷的表面纳入表面积计算范围。借助分割线特征、相切选择和选择集功能，我可以精准选中栏杆装配体的所有外露面。完成测量面的选定后，在测量窗口中单击创建传感器按钮即可生成传感器。

单击绿色对勾确认创建后，我可以看到总外露面积约为 60.3 平方英尺，这个数值比质量属性传感器测得的结果略小，也更贴合实际涂刷需求。

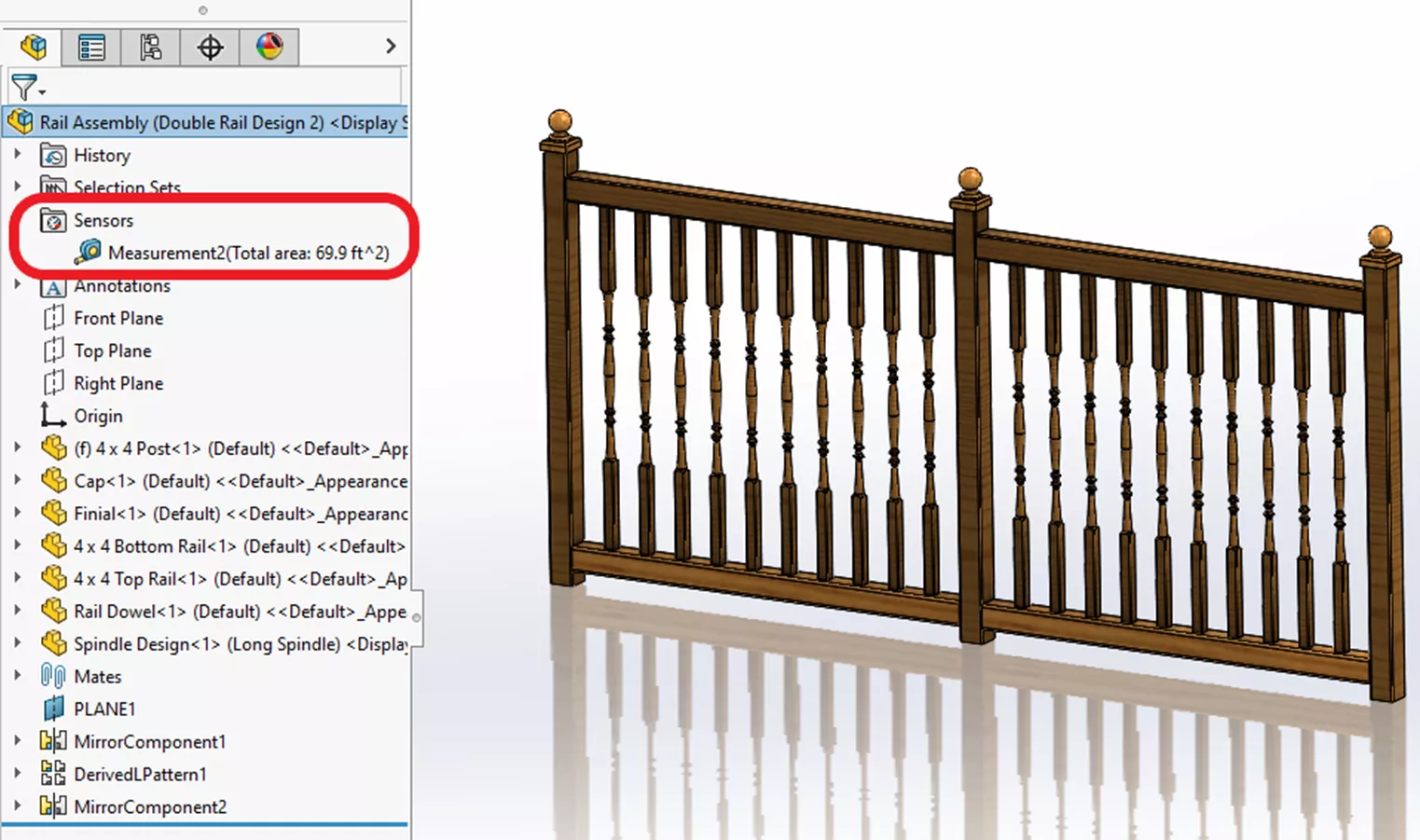

此外，当栏杆装配体的尺寸发生设计变更时，传感器会实时反馈外露表面积的变化。如下图所示，当我增加竖杆的长度时，表面积直接跃升至约 70 平方英尺。

结论

那么，我原始的栏杆装配体设计需要多少着色剂呢？根据涂料罐标注的说明，一加仑涂料约可覆盖 600 平方英尺，一夸脱约可覆盖 150 平方英尺，一品脱约可覆盖 75 平方英尺。我需要涂刷 60 平方英尺 ×2（两遍涂刷），总计约 120 平方英尺。这样算下来，我只需购买一夸脱着色剂即可，而不是像往常一样直接买一加仑。可以说，SOLIDWORKS 传感器功能实实在在帮我节省了开支。
