SOLIDWORKS草图图片缩放工具对【适合窗口】功能的影响

在 SOLIDWORKS 软件中，插入草图图片是还原设计思路的常用手段，工程师可依托参考底图描摹生成三维轮廓。【启用缩放工具】选项搭配尺寸录入，能够借助缩放基准线精准调整底图尺寸，使其匹配实物参考尺寸。本文将讲解该缩放工具的使用方法，以及它对 SOLIDWORKS【适合窗口（Zoom to Fit，快捷键 F）】视图适配功能造成的影响。

缩放工具使用方法

位图格式的参考图片插入草图时，尺寸、位置大多不符合设计要求，必须手动修正，SOLIDWORKS缩放工具是实现图片精准定标与位移的可靠方案。以瓶体零件建模为例：插入的参考图片尺寸大于蓝色瓶体实体，是设计中的常见场景，我们可以借助缩放工具，选取图片上的基准段，录入实际尺寸完成整体缩放（图 1）。

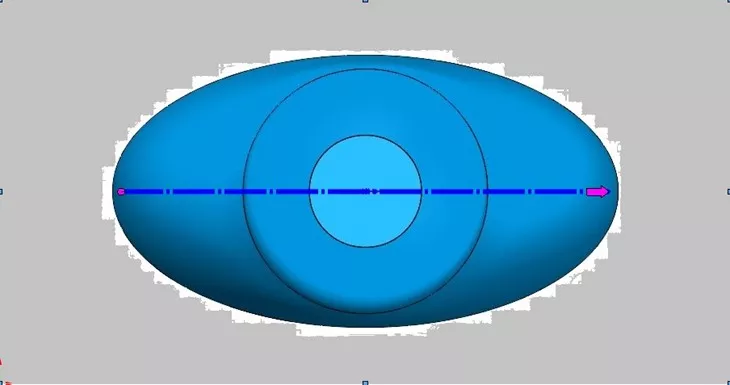

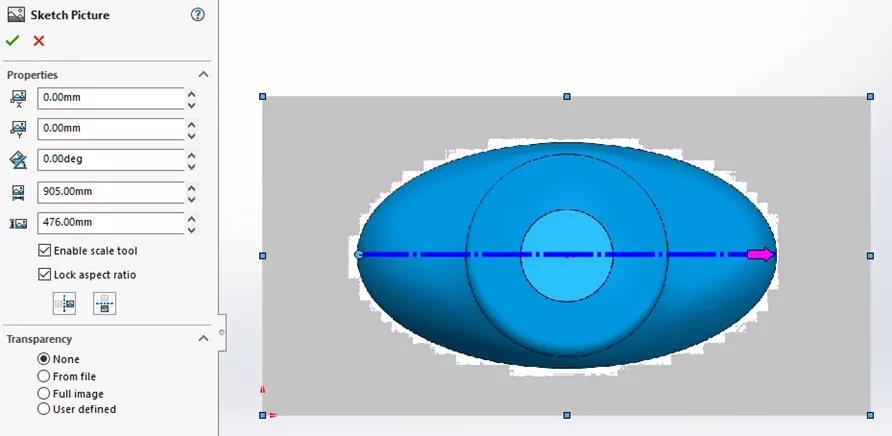

SOLIDWORKS启用缩放工具后，画面会显示蓝色基准线段、两端为品红色控制点（图 1）。

缩放工具分为三步操作：

1、将缩放工具的起始端点移动至参考基准的起点（本例放在瓶体底边位置）；

2、拖拽工具箭头端点至参考基准的另一端（瓶体顶边）；

在弹出的修改尺寸对话框内，录入该基准对应的实际物理长度，图片与基准线将同步完成等比例缩放。

关键异常现象：缩放工具干扰适合窗口（F 键）

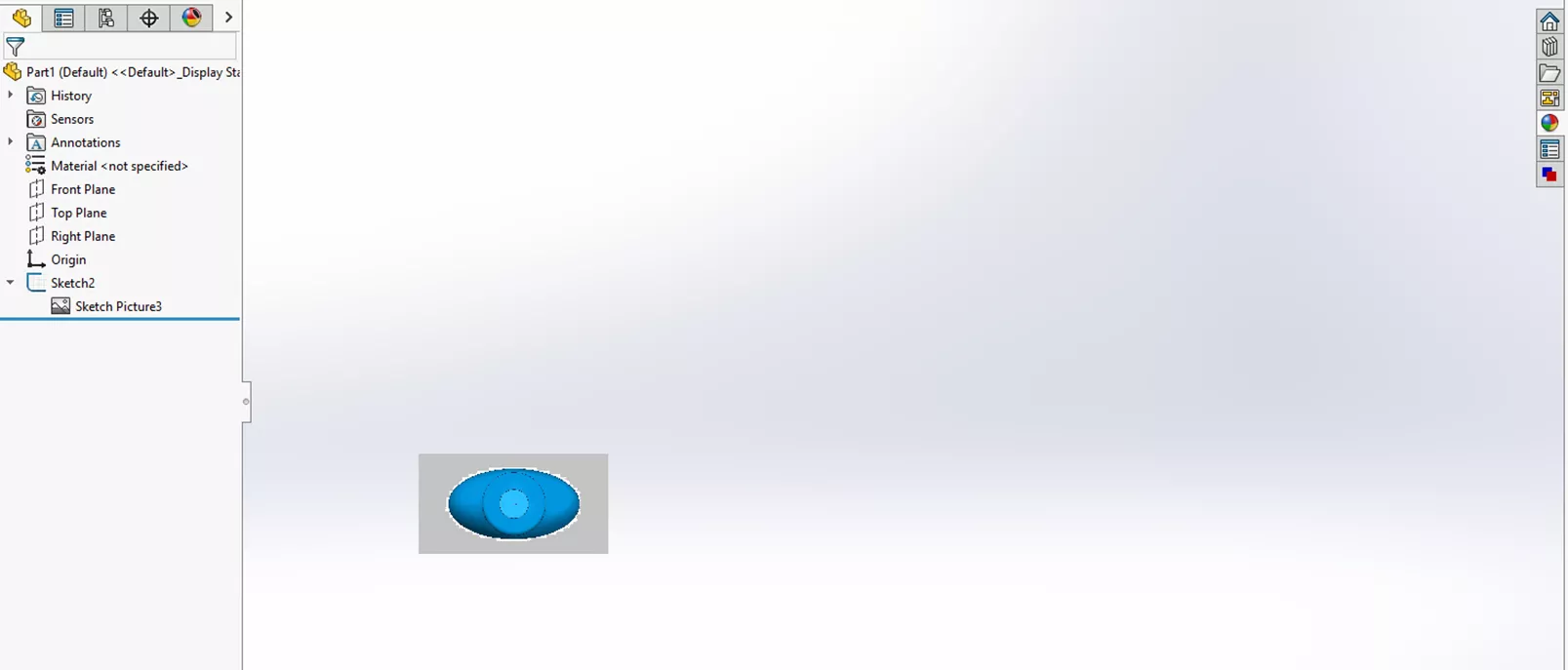

完成图片定标、退出草图编辑，按下快捷键 F（或双击鼠标中键执行适合窗口）时，视图会自动适配缩放基准线的边界范围，而非仅适配零件与图片实体（图 4）。

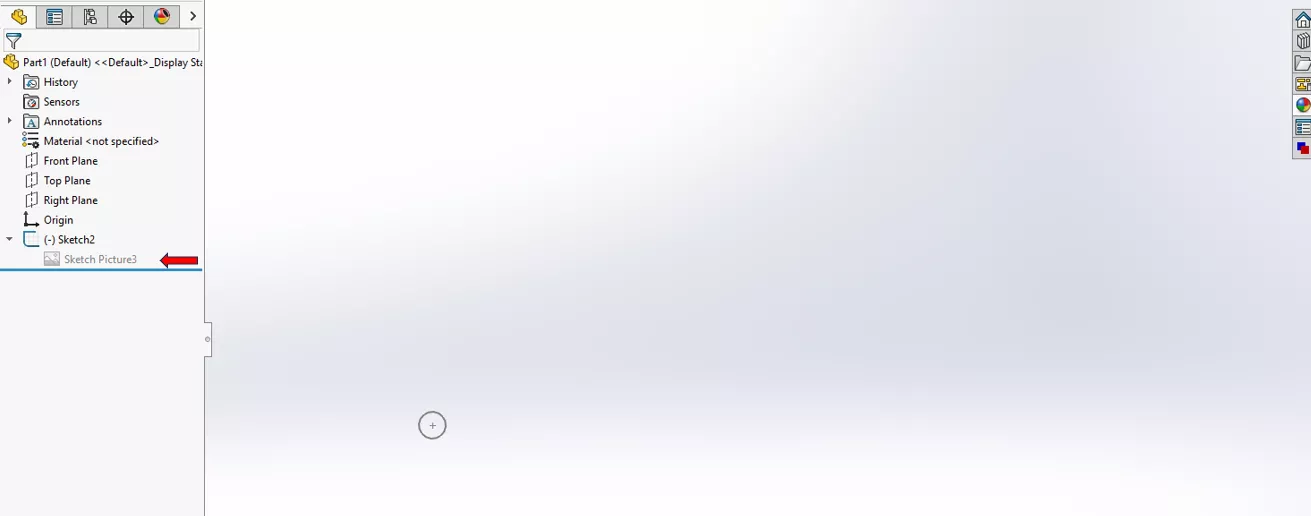

即便将该草图图片设为压缩抑制状态，此异常现象依然存在。

出现该问题的核心原因：只要【启用缩放工具】处于勾选状态，这条基准构造线就会被软件纳入模型边界计算，【适合窗口】在自动框选视图时，会把基准线的最远端点算作模型外边界，导致画面无故放大留白过多。

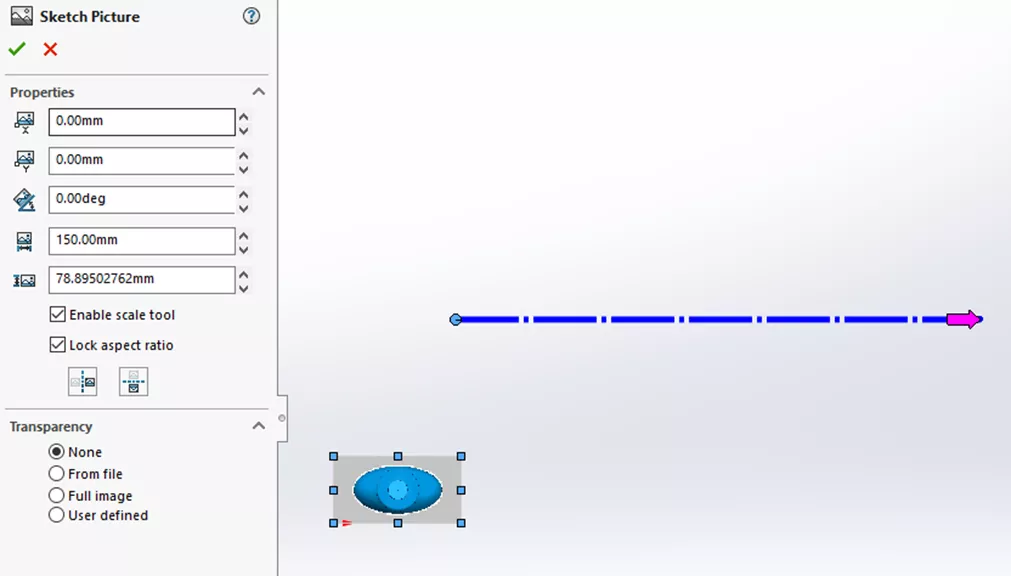

补充说明：缩放基准线仅在进入草图图片编辑状态时可见，普通草图编辑、退出草图均不会在绘图区显示该线段，很多工程师无法直观找到视图异常的诱因。

故障标准修复方案：关闭缩放工具

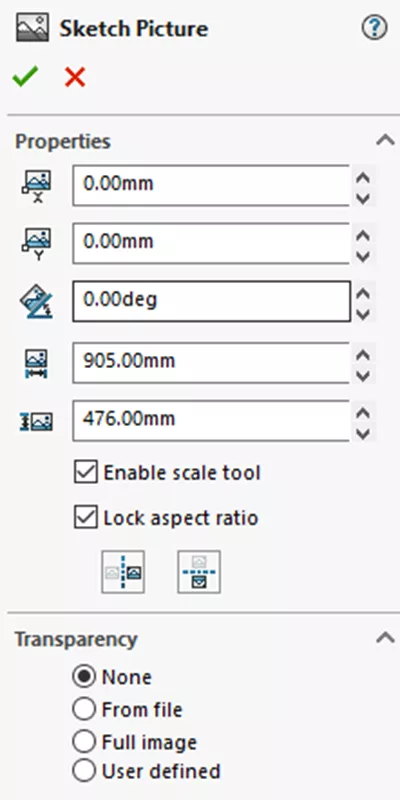

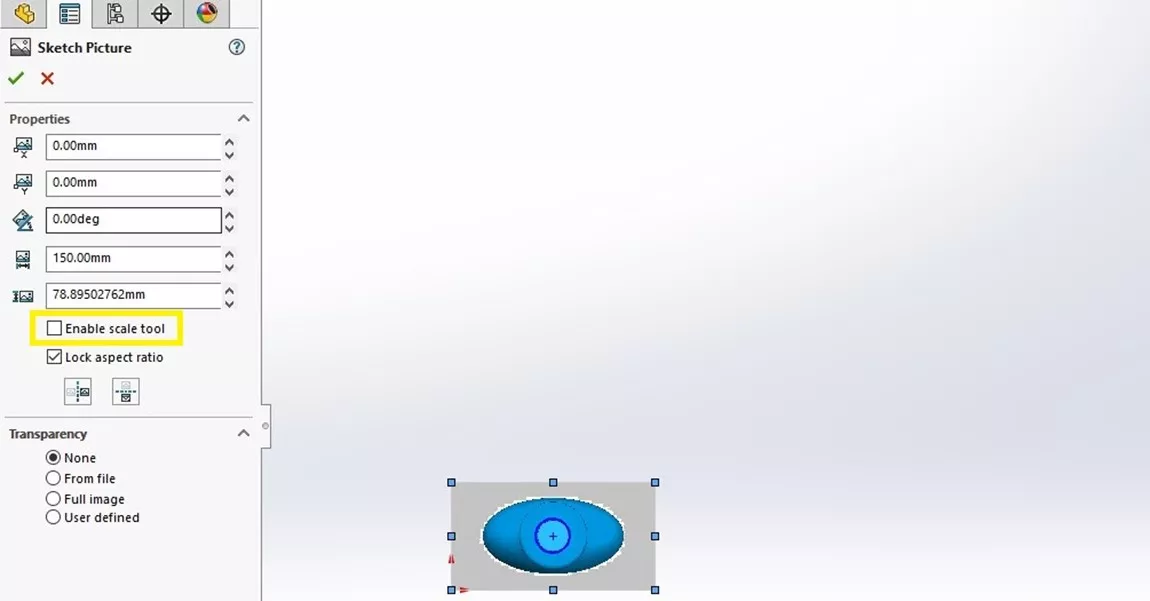

SOLIDWORKS编辑对应草图图片，在左侧属性管理器面板中取消勾选【启用缩放工具】（图 5）。

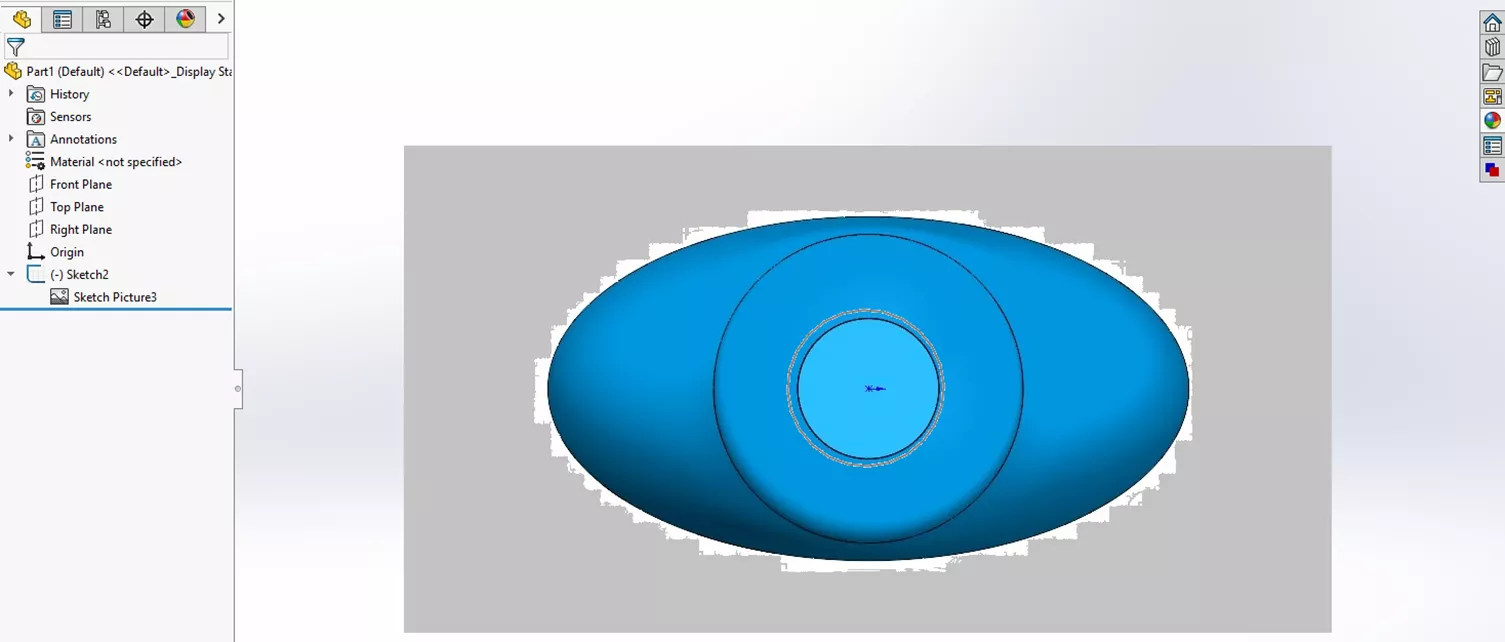

关闭基准线后，再次使用 F 键执行适合窗口，视图即可正常贴合零件与图片的实际外轮廓，功能恢复标准表现（图 6）。

第二种规避方案：预处理裁切参考图

在外部图像处理软件中提前裁切参考图片，仅保留建模需要的图形区域（图 7）。

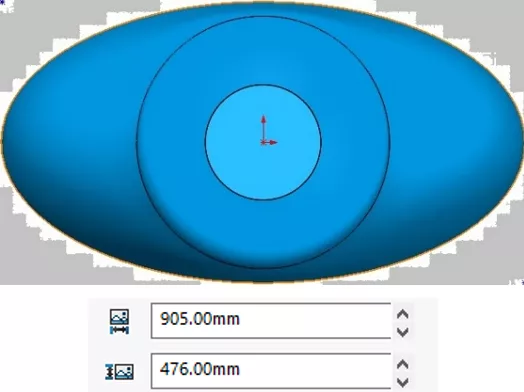

导入 SOLIDWORKS 前完成裁剪，导入后直接在草图图片属性面板手动填写图片宽、高尺寸，全程无需启用缩放工具，从根源杜绝基准线干扰适合窗口的问题（图 8）。

全文总结

草图图片缩放工具是工程师将参考底图匹配实物尺寸的高效工具。只要该功能保持启用状态，缩放基准构造线就会参与模型边界运算；若基准线的端点超出图片本体范围，按下 F 键【适合窗口】就会以基准线最大范围作为视图边界，造成画面异常缩放。

多数设计者不清楚基准线隐藏的特性，难以排查视图异常诱因：这条基准构造线只有点开图片专属编辑界面才会显现，常规草图编辑、退出草图全程不可见。

解决问题的两种稳妥方式：一是定标完成后立即在属性里关闭【启用缩放工具】；二是外部软件预先裁切图片，导入后直接手动定义长宽，全程不启用缩放工具，彻底规避基准线带来的视图适配故障。
