SOLIDWORKS钣金展开图 DXF文件折弯线缺失怎么办？

SOLIDWORKS 通过默认工程图模板的设置，管控钣金展开图的 DXF、DWG 文件导出规则。如果默认工程图模板中未开启折弯线显示，即便你已经在 DXF/DWG 输出属性管理器中勾选了折弯线选项，最终导出的 DXF、DWG 文件也不会包含折弯线。智诚科技ICT通过本文将讲解如何检查并正确配置工程图模板相关选项，保证钣金展开图的导出效果达标。

修改默认工程图模板的视图设置

在 SOLIDWORKS 中，依次点击【工具】>【选项】>【系统选项】>【默认模板】，查看当前正在使用的工程图默认模板。导出钣金展开图 DXF 文件时，软件会调用该模板。接下来我们介绍该模板的修改步骤。

备注：如果已勾选 “提示用户选择文档模板”，则需要修改你日常导出 DXF 文件时所选用的对应模板。

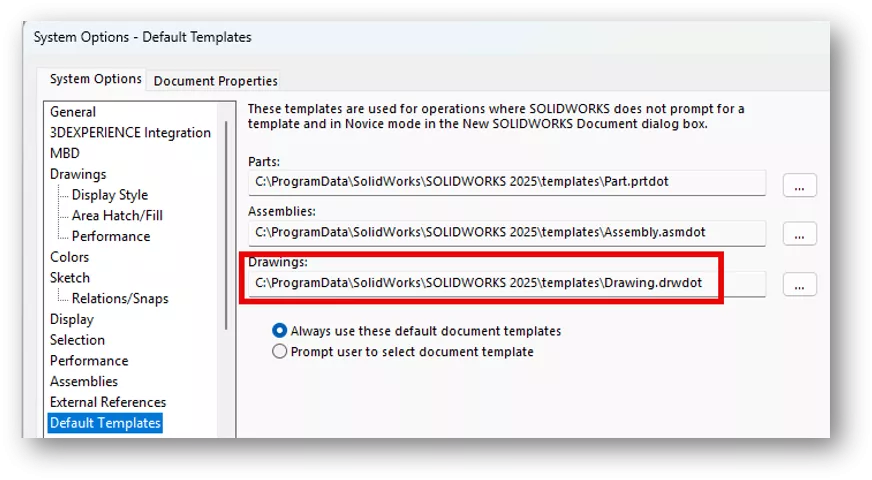

SOLIDWORKS 系统选项 - 默认模板界面

随后依次点击【文件】>【新建】，选中上一步查到的工程图默认模板，点击【打开】。

备注：将鼠标悬停在模板名称上，即可查看文件路径，以此确认和前文查到的模板路径一致。

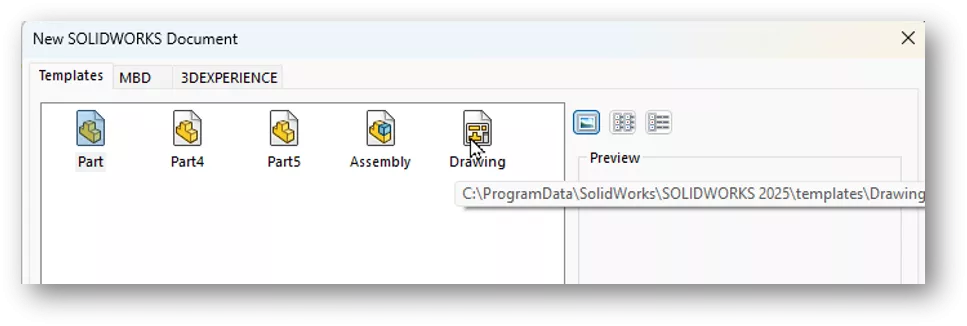

鼠标悬停查看 SOLIDWORKS 工程图模板文件路径

如果软件设置为打开模板时需选择图纸格式，请点击【取消】保留该功能，我们后续会直接覆盖保存此模板。

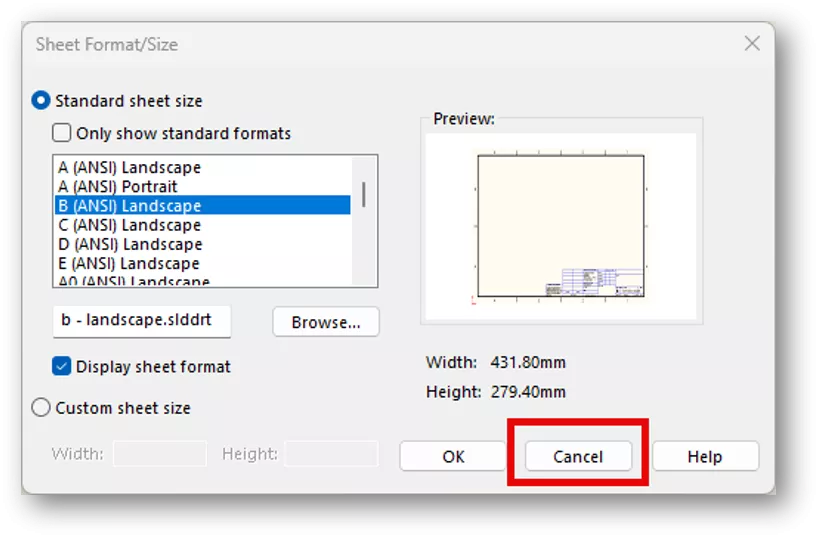

取消图纸格式选择窗口

模板打开后，若模型视图属性管理器弹出并要求选择参考模型，请点击关闭按钮。接着依次点击【视图】>【隐藏 / 显示】，开启折弯线显示功能。

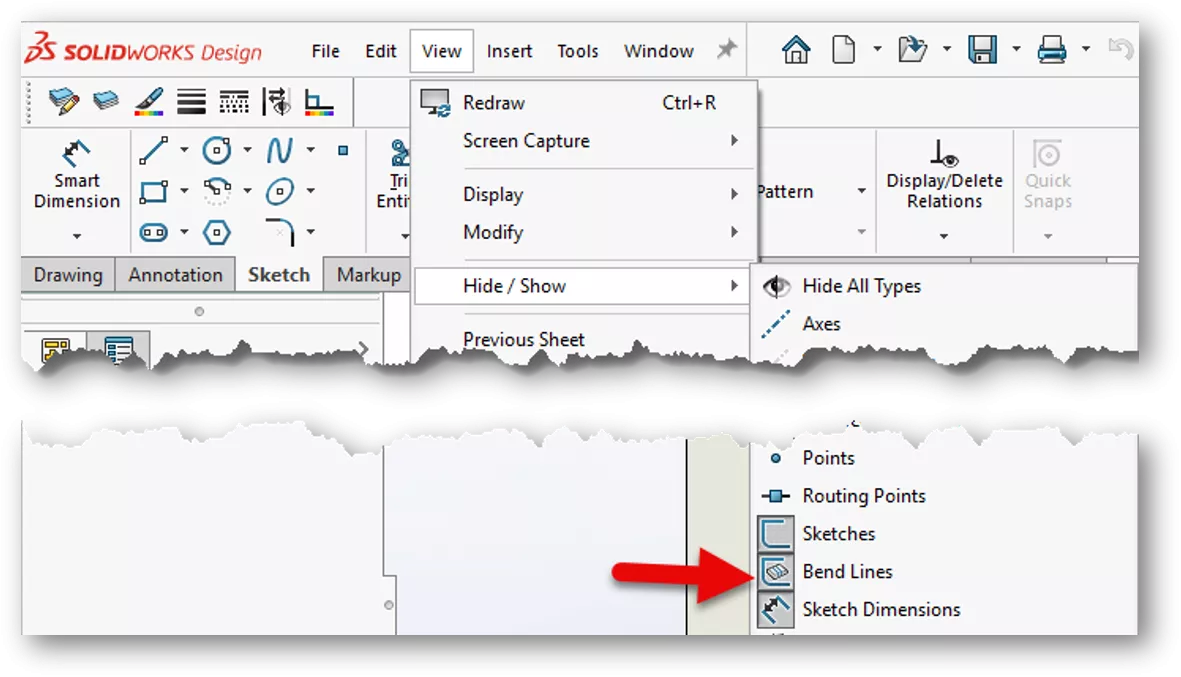

在 SOLIDWORKS 中开启折弯线显示

下一步执行模板保存操作：依次点击【文件】>【另存为】，将保存类型设置为工程图模板 (*.drwdot)，此时保存路径会自动切换至默认模板目录。你可以直接覆盖原有默认模板，也可以将模板另存为新文件，最后点击【保存】。

备注：如果选择将模板另存为新名称，需要回到第一步，重新指定工程图默认模板的路径。

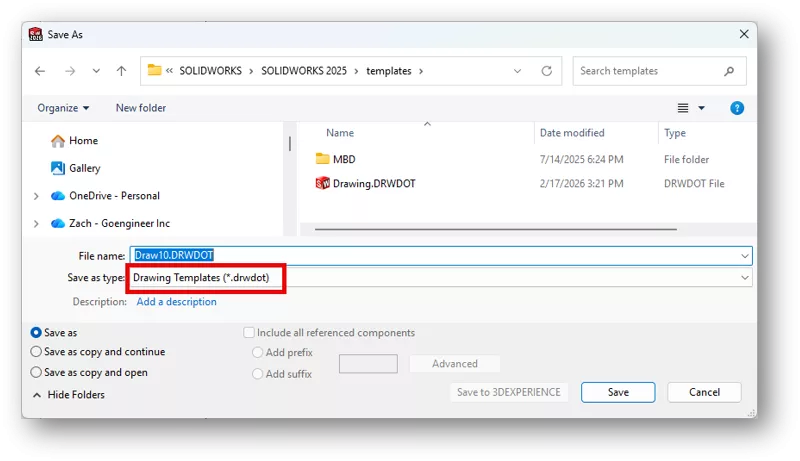

保存 SOLIDWORKS 工程图模板界面

完成上述操作后，导出的钣金展开图 DXF 文件就会正常包含钣金折弯线。如果在操作过程中遇到问题，可联系智诚科技ICT技术支持获取进一步指导。

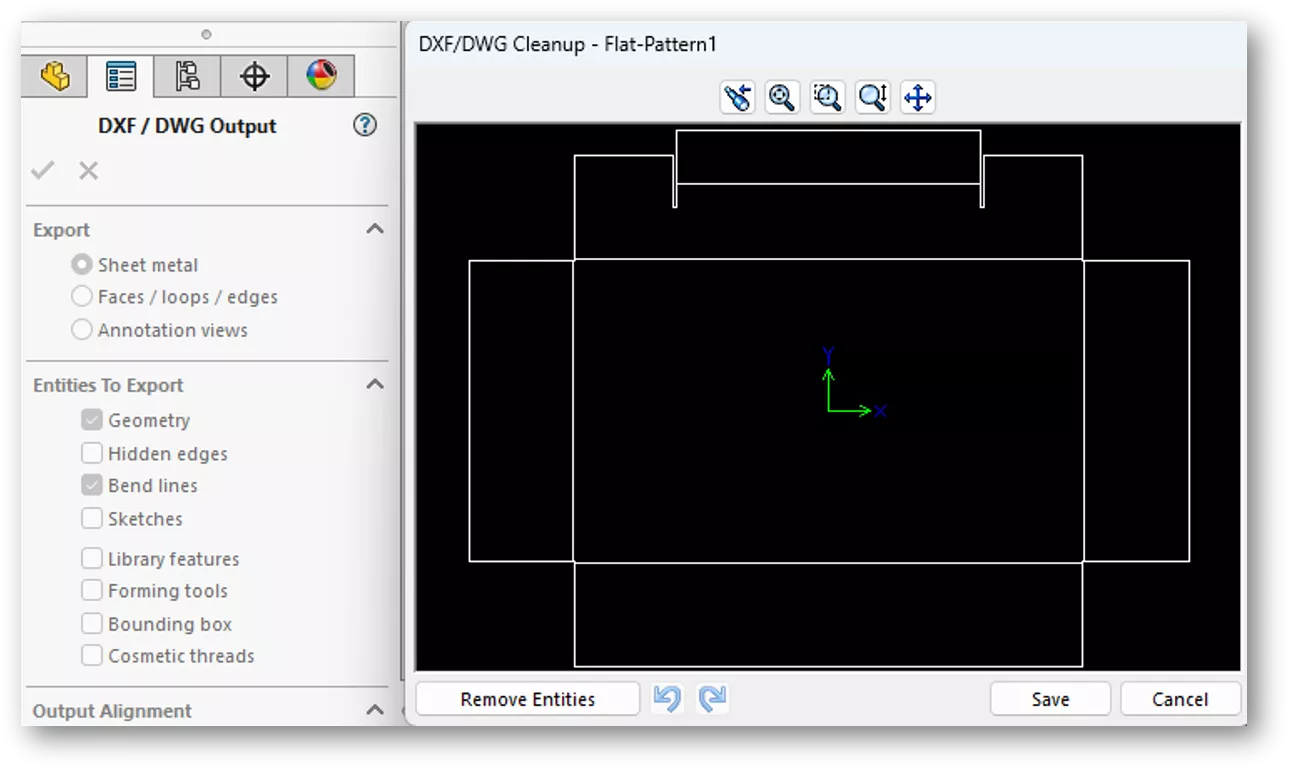

解决 SOLIDWORKS 钣金展开图 DXF 折弯线缺失问题
