SOLIDWORKS 自动化三大核心体系

阅读本文，带你探索 SOLIDWORKS 中全新的自动化实现方式。

解读 SOLIDWORKS 事件、互操作性及文档管理器对宏程序的赋能

很多使用者都曾借助 SOLIDWORKS 内置的 VB 编辑器录制宏程序，期望后续直接调用运行。但并非所有 SOLIDWORKS 操作命令都支持录制。也有部分使用者参考网络上大量教程、论坛案例与示例代码，从零手动编写宏程序。

如果你属于上述两类人群，或是单纯想要了解 VB 编辑器的拓展用法，本文将介绍两组多数使用者并不熟知的核心概念。掌握这些内容，将彻底打开 SOLIDWORKS 自动化的全新大门，它们分别是：SOLIDWORKS 事件、互操作性，以及后续讲解的SOLIDWORKS 文档管理器。

我们首先从 SOLIDWORKS 应用程序编程接口（API）文档中被称作委托的事件开始讲解。

一、什么是 SOLIDWORKS 事件

顾名思义，事件指 SOLIDWORKS 软件运行过程中触发的特定节点或操作行为，API 可以对这些行为进行监听。常见示例包括：打开文档、修改自定义属性、在界面中选中任意对象。

打开文档、修改自定义属性、界面选中操作，这些行为在软件内部均被定义为事件，开发者可通过代码让 API 对各类事件做出响应。

本文旨在帮助大家理解以下内容：

• 事件的基本定义；

• 事件的监听方法；

• 事件的实际运用方式，让自动化程序不再局限于点击按钮触发，还能主动响应使用者在 SOLIDWORKS 内的各类操作。

本文不会编写完整可落地的宏程序，仅通过代码片段演示整体运行逻辑。

二、在本地 API 帮助文档中查看事件

打开随 SOLIDWORKS 一同安装的本地 API 帮助文档。

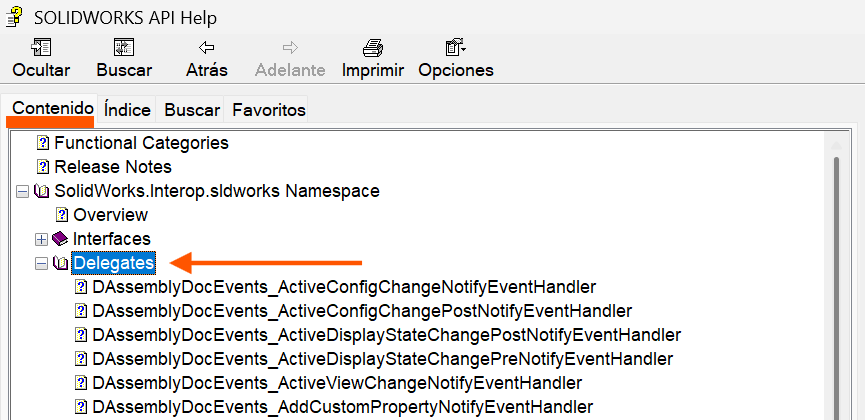

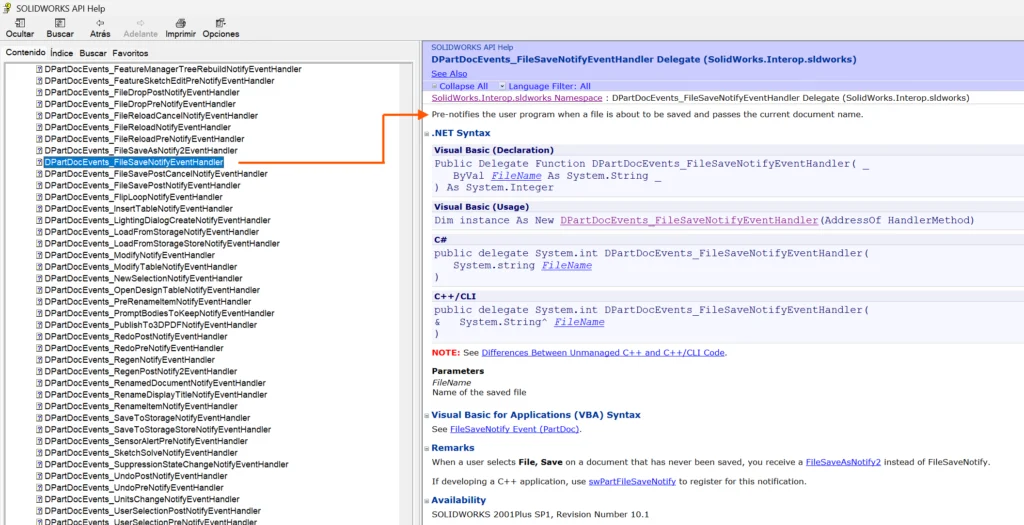

在 API 帮助文档的内容目录中，可以找到委托节点，该节点罗列了当前 SOLIDWORKS 版本支持的全部事件。

我们可将事件按照应用对象分为以下类别：

1、应用程序事件：DSldWorksEvents

2、装配文档事件：DAssemblyDocEvents

3、工程图文档事件：DDrawingDocEvents

4、零件文档事件：DPartDocEvents

5、特征管理器视图事件：DFeatMgrViewEvents

6、模型视图事件：DModelViewEvents

7、鼠标事件：DMouseEvents

8、属性面板事件：DSWPropertySheetEvents

9、任务窗格事件：DTaskpaneViewEvents

我日常使用最多的是与当前活动文档绑定的事件，建议大家逐一查阅所有事件，绝大多数事件都配有详尽的功能说明与文档注释。

重要细节：所有委托均无法被手动调用。委托由 SOLIDWORKS 内部触发，当对应事件发生时，软件会自动携带参数执行委托对应的程序。

三、编写响应选中事件的宏程序

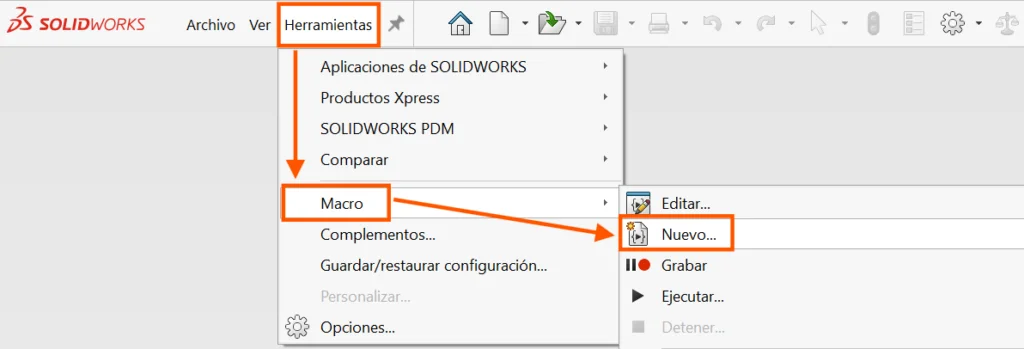

接下来演示如何监听 SOLIDWORKS 界面内的选中操作。我们在 VB 编辑器中新建宏程序，分步操作如下：

步骤 1：整理默认模块并重命名

对软件自动生成的默认模块进行整理。为便于区分，建议按照统一规则命名模块，格式参考：S01_名称、S02_名称……

该命名方式可按照执行顺序对模块排序。

步骤 2：对 SOLIDWORKS 应用对象进行强类型声明

编辑器默认会将应用对象swApp声明为通用对象类型。我们需要替换为显式指定类型：

Dim swApp As SldWorks

该操作用于启用前期绑定，编辑器将激活智能感知功能，大幅降低方法与属性的查阅难度。

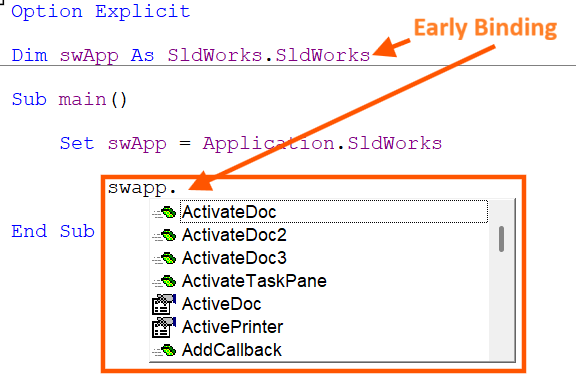

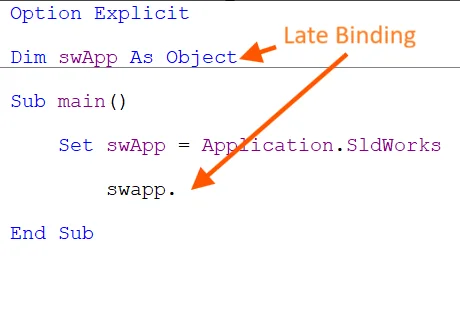

代码对比：后期绑定与前期绑定

步骤 3：新建类模块用于处理事件

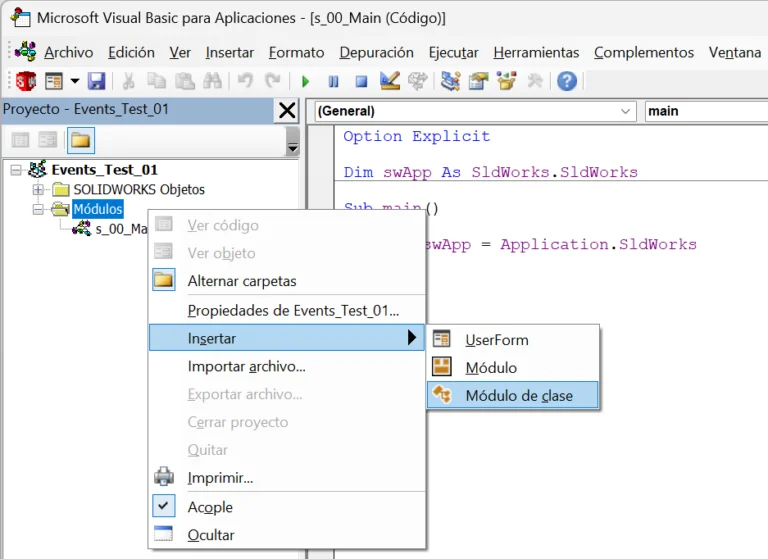

右键【模块】→【插入】→【类模块】。

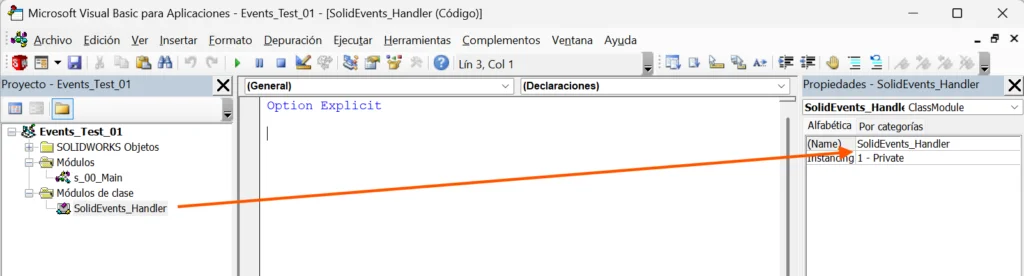

为类模块设置易识别的名称，示例名称：SolidEvents_Handler。

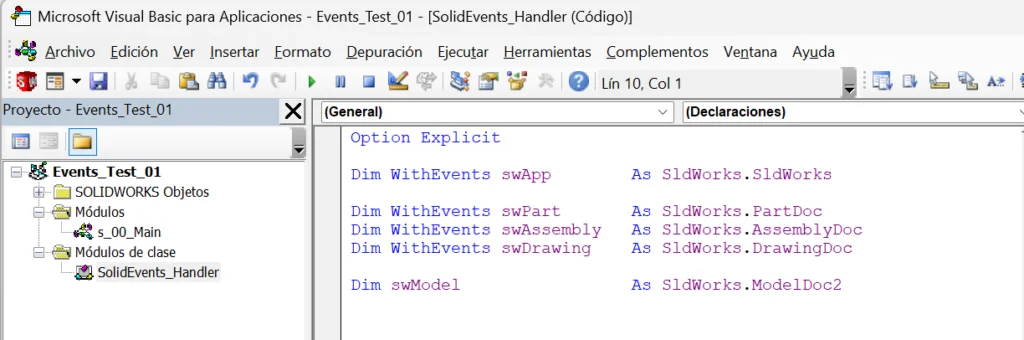

在类模块中使用WithEvents关键字，声明需要监听的应用对象、零件对象、装配对象、工程图对象：

额外新增ModelDoc2类型变量，用于捕获当前处于激活状态的文档：

Dim swModel As SldWorks.ModelDoc2

步骤 4：初始化类模块

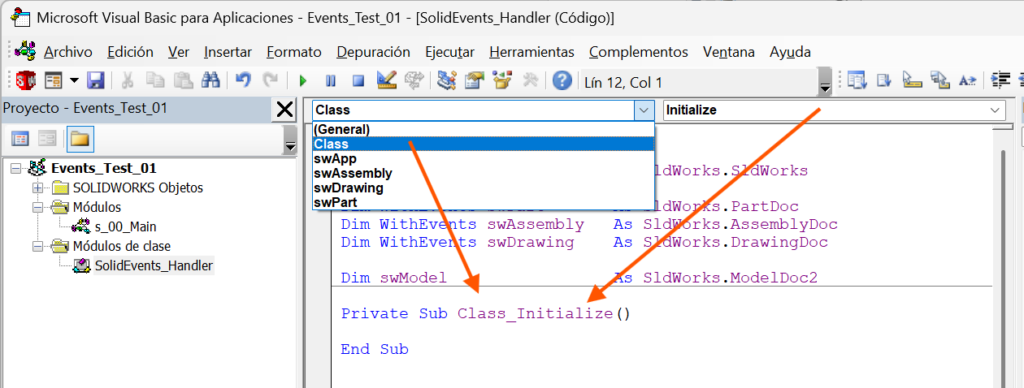

选中对象下拉栏中的【类】、过程下拉栏中的【初始化】，创建Class_Initialize（类初始化）过程。

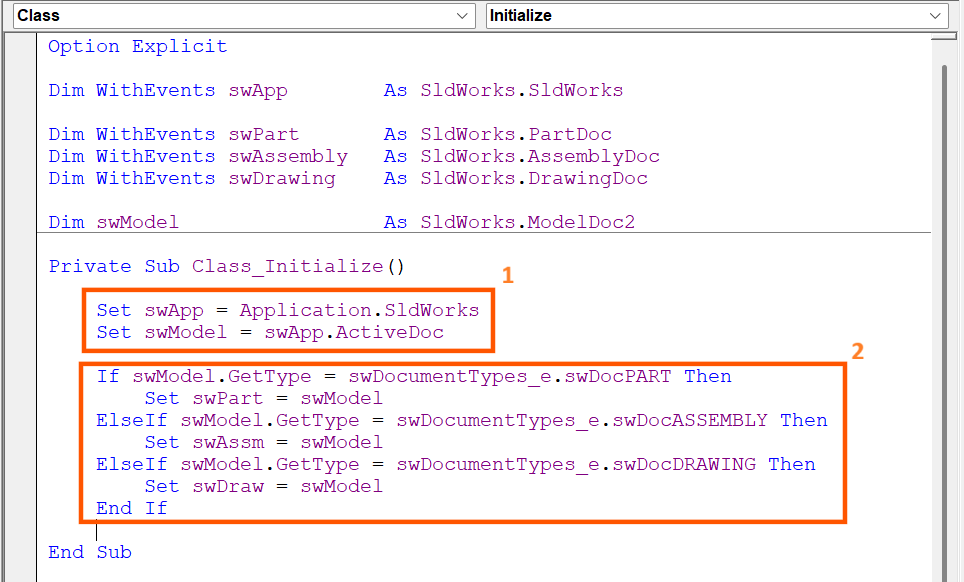

在初始化过程中完成核心变量的绑定：

通过swModel.GetType方法判断当前文档类型，该方法的返回值为整型，对应 API 帮助文档中的枚举表。

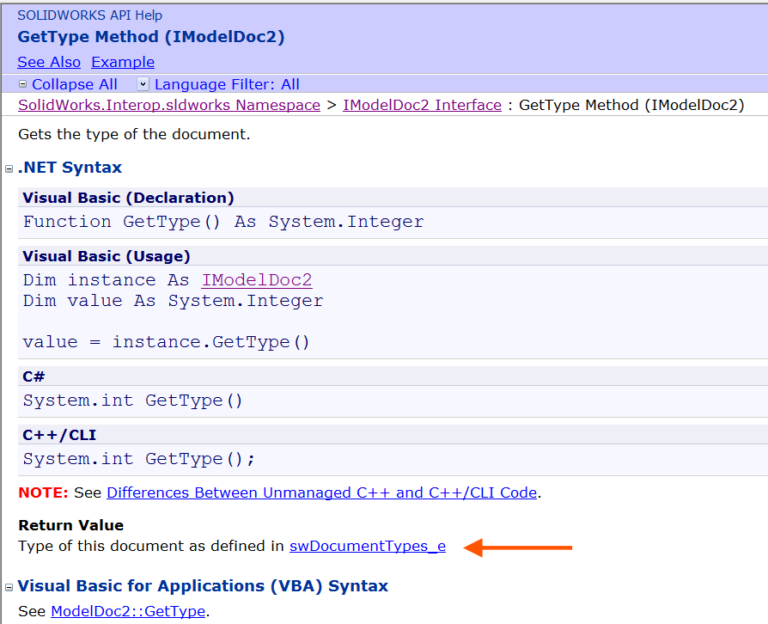

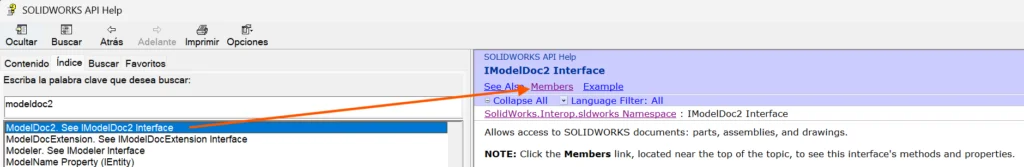

IModelDoc2 接口 — GetType 方法

.NET 语法

Visual Basic 声明：Function GetType () As System.Integer

C# 语法：System.int GetType ();

C++/CLI 语法：System.int GetType ();

备注：请参考非托管 C++ 与 C++/CLI 代码的差异说明。

返回值：文档类型，对应枚举swDocumentTypes_e。

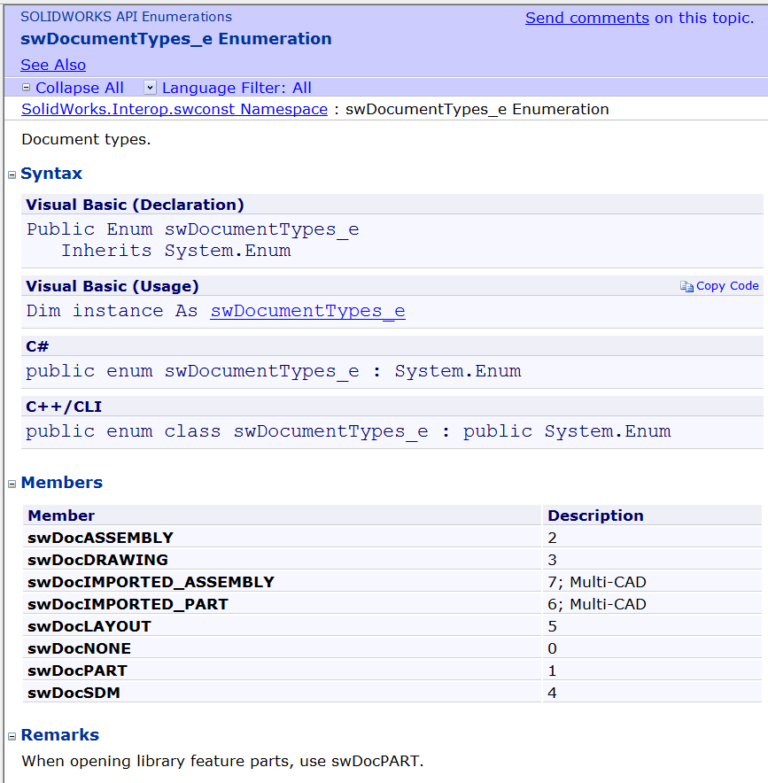

文档类型枚举（swDocumentTypes_e）

初始化后，你可以开始捕获事件

代码说明：以上代码是 99% 宏程序的基础，可避免因文档类型不匹配调用错误方法、属性，从而导致宏程序启动崩溃。若仅需让宏在零件文档中运行，可在装配、工程图的判断分支中添加Exit Sub语句，也可弹出提示框告知使用者。

步骤 5：捕获选中事件

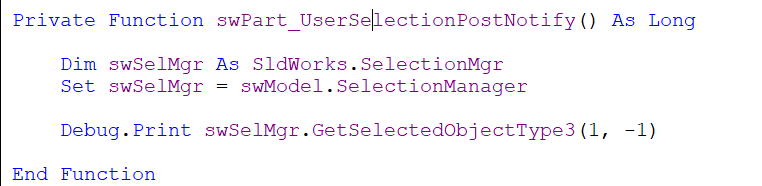

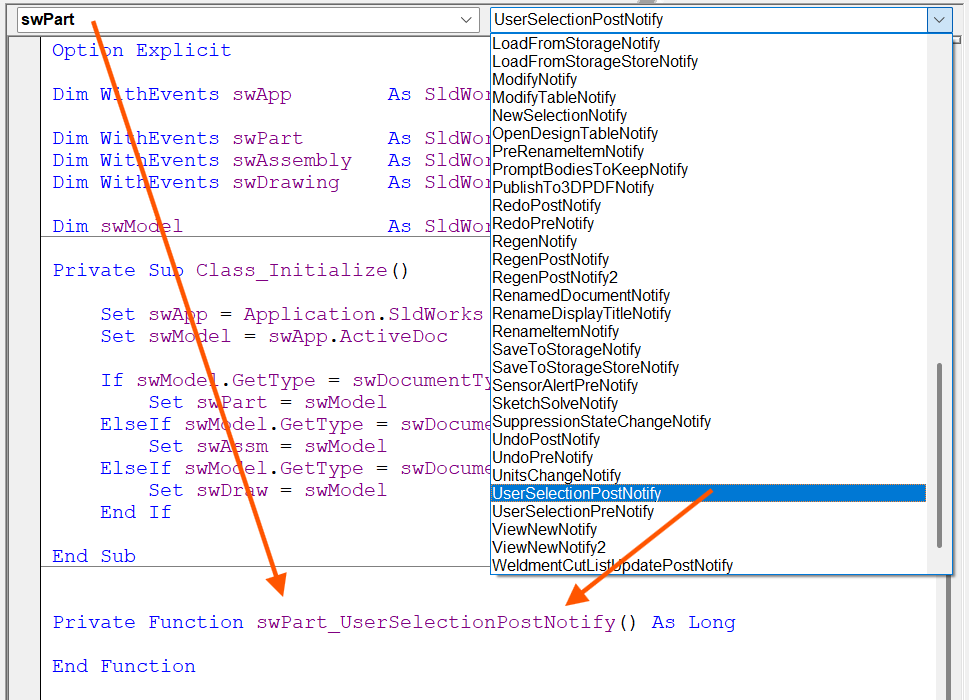

本次演示使用用户完成选择后通知事件（UserSelectionPostNotify），该事件会在使用者每一次完成界面选中操作后触发。

选中事件代码实现

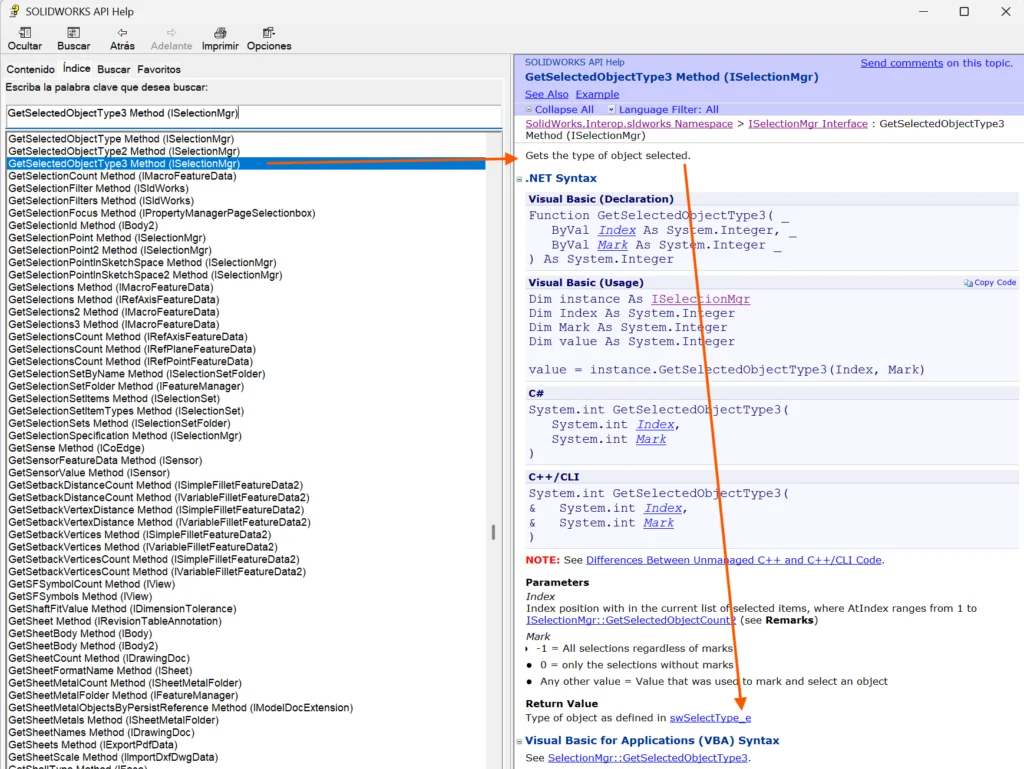

调用 ** 选择管理器（SelectionManager）** 的GetSelectedObjectType3方法，该方法的返回值为长整型，对应选中类型枚举表。

运行测试

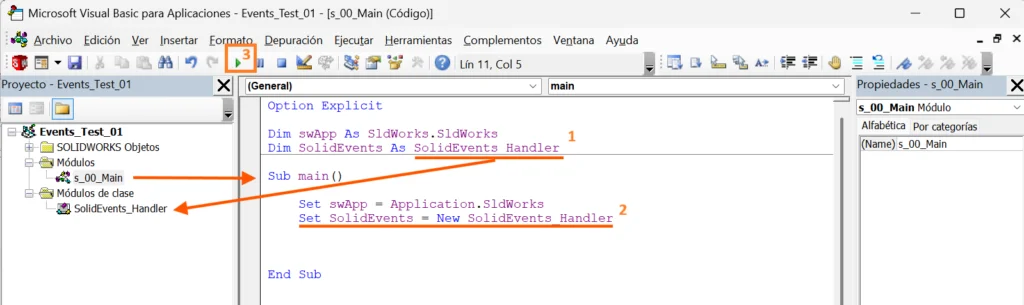

在标准模块中声明类对象，编写入口主程序：

新建零件文件并创建模型，运行main主程序；

按下快捷键Ctrl+G调出立即窗口，查看选中对象对应的编码。

运行结果示例

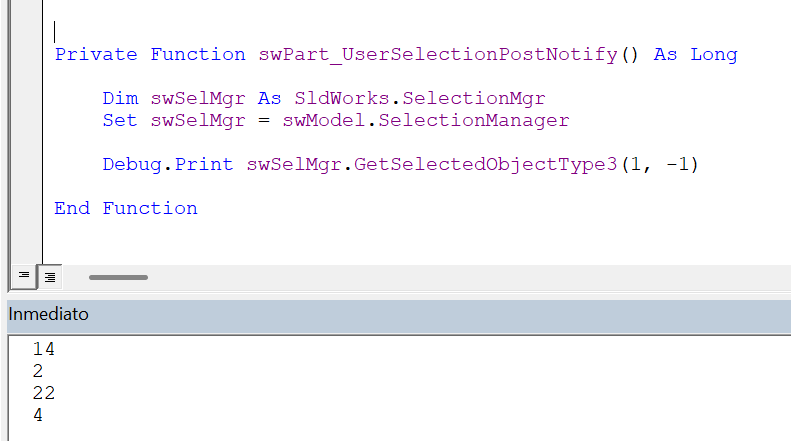

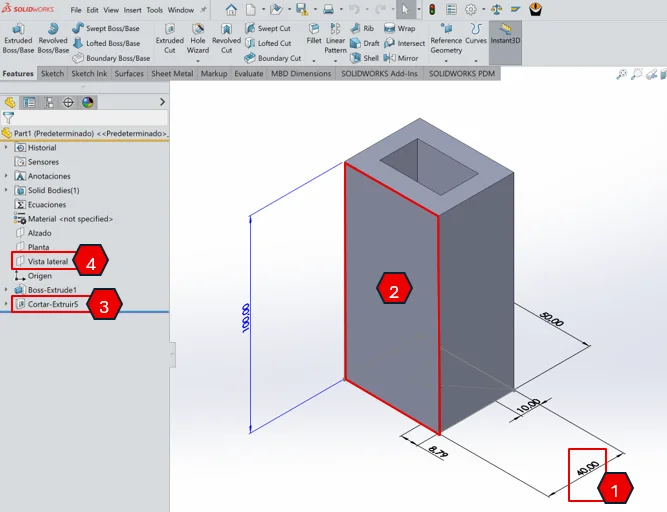

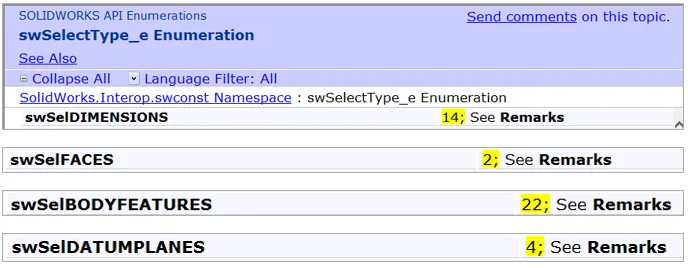

依次选中尺寸、面、实体特征、基准面后，立即窗口输出编码：14、2、22、4，与枚举表完全对应。

你可以不断选择任何东西，从计数器那里查看它的长值

即时窗口显示的每个选区都有一个数字

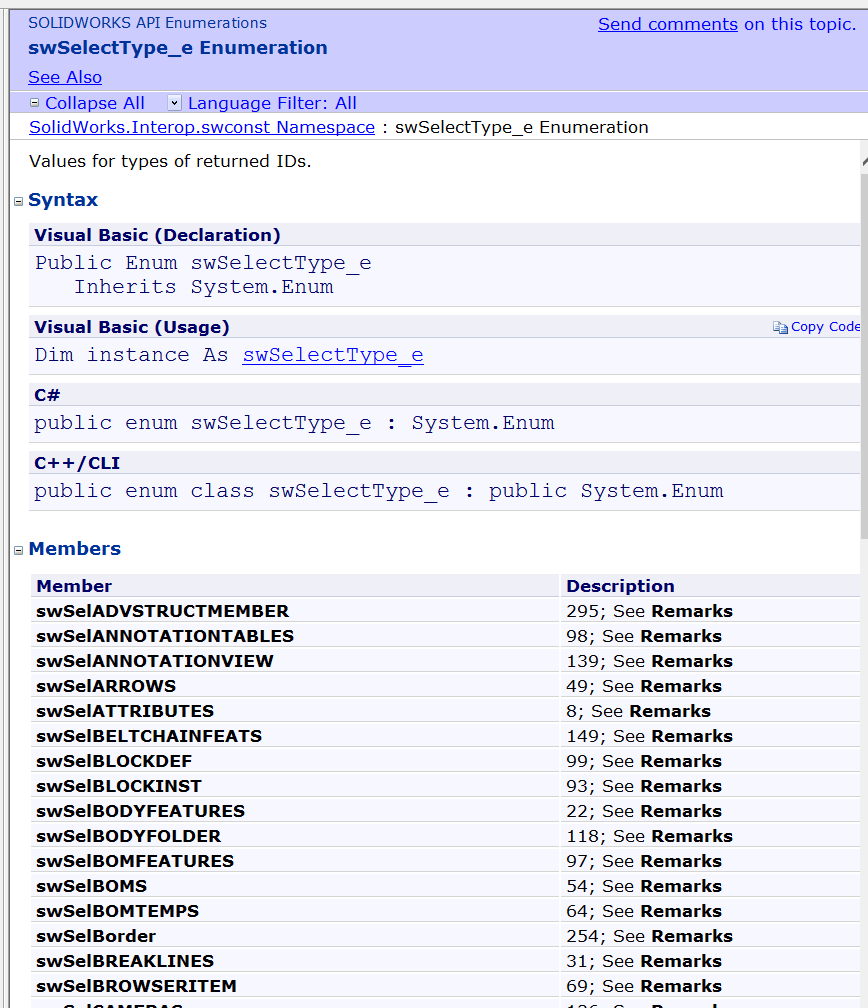

API Help是这么说的：

基于该编码，你可以编写逻辑代码，针对性响应指定类型的选中对象。本案例中，我们将以尺寸和实体特征为例，实现外部控制逻辑。

四、互操作性：SOLIDWORKS 与 Excel 通信

本节讲解互操作性，以及组件对象模型（COM）的运行原理。

COM 全称组件对象模型，依托类型库文件（.tlb）实现不同应用程序之间的通信。借助 COM 技术，SOLIDWORKS 与 Excel 可以实现双向数据互通。

4.1 第一部分：SOLIDWORKS 调用 Excel

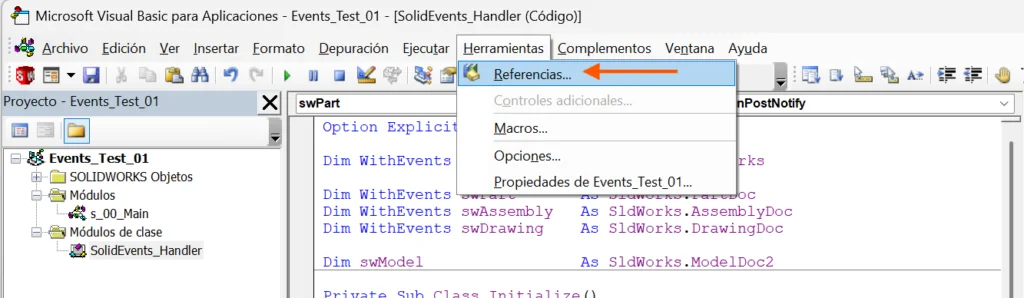

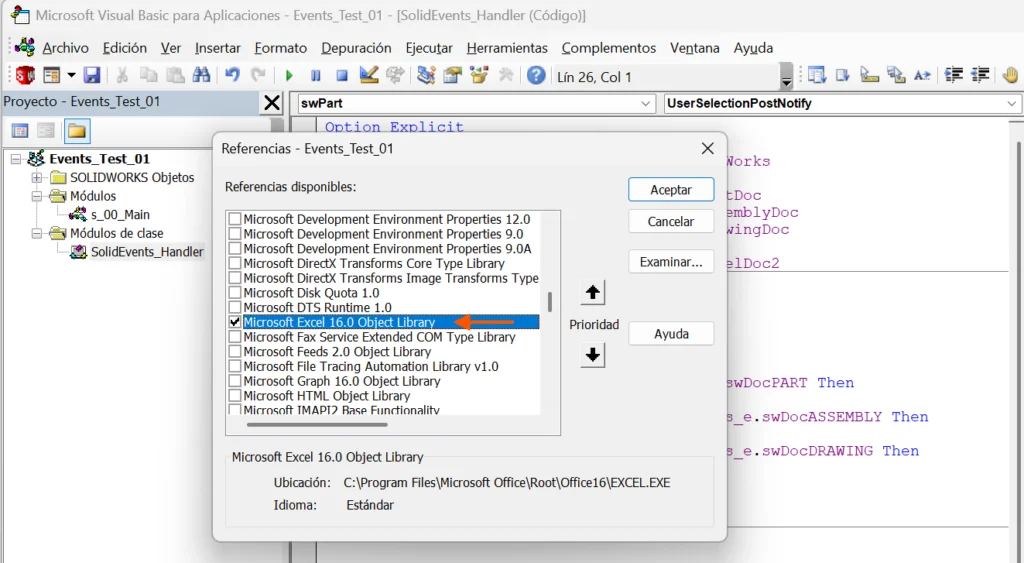

在 SOLIDWORKS 的 VB 编辑器中启用 Excel 引用，操作路径：【工具】→【引用】，勾选对应版本的Microsoft Excel 对象库。

添加引用后，即可在宏程序中调用 Excel 的所有对象、方法与属性，用法与 Excel 原生 VBA 完全一致。

案例需求

编写宏程序，将 SOLIDWORKS 中选中的尺寸、特征信息录入 Excel 表格：

若 Excel 未启动，自动新建 Excel 进程；

在工作表 1 中创建三列表格；

弹出无模态窗体维持程序连接；

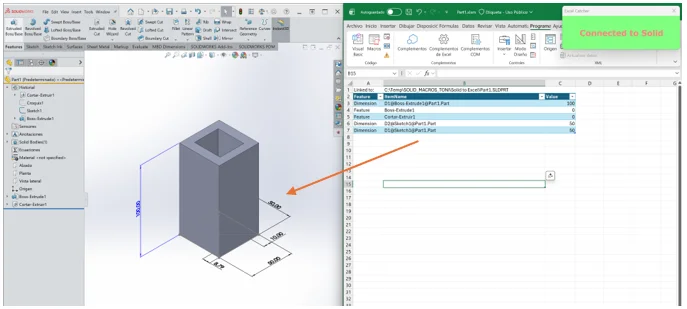

窗体显示期间，SOLIDWORKS 内选中的指定对象会自动在 Excel 新增行；

关闭窗体时，释放所有 COM 对象指针，避免产生内存悬空引用。

补充说明

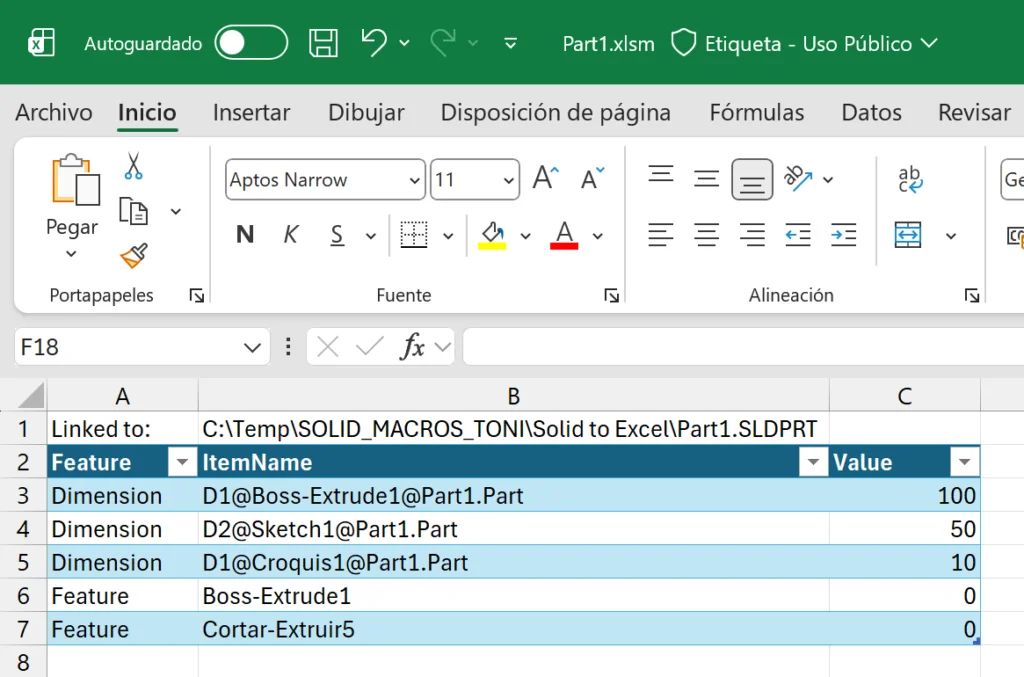

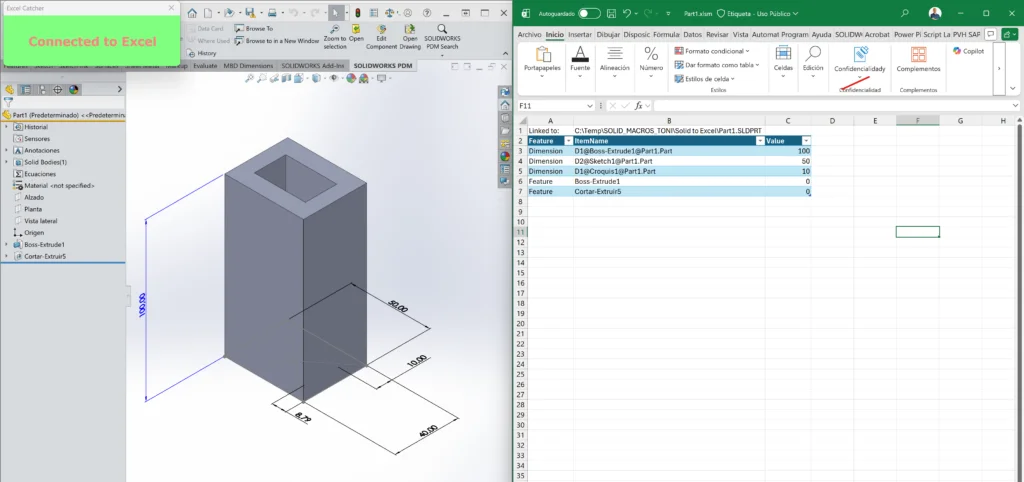

Excel 文件格式为.xlsm（启用宏的 Excel 工作簿）；

B2 单元格记录当前关联的 SOLIDWORKS 零件完整路径；

完成数据采集后可直接保存 Excel 文件。

4.2 第二部分：Excel 调用 SOLIDWORKS

我们可以反向操作，通过 Excel 驱动 SOLIDWORKS，并结合 Excel 事件实现联动。

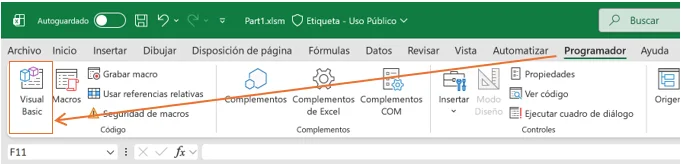

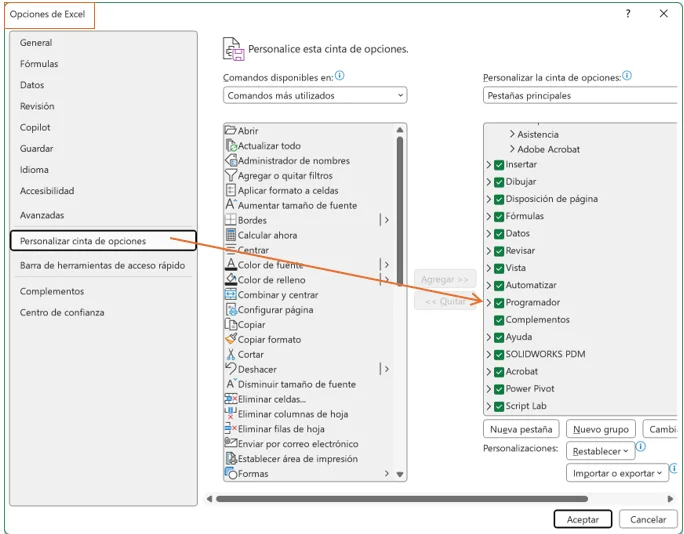

打开 Excel，启用【开发工具】选项卡（操作：Excel 选项→自定义功能区→勾选开发工具）；

通过开发工具选项卡打开 Excel VB 编辑器。

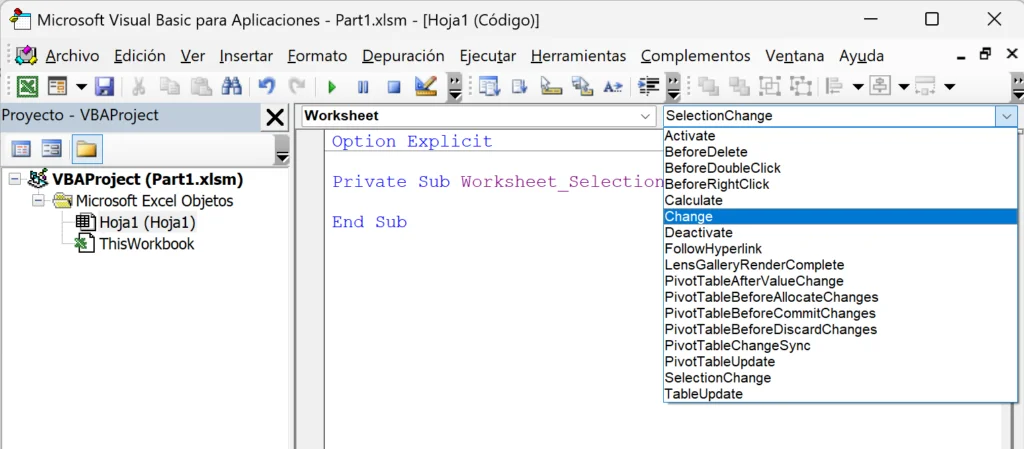

Excel VB 编辑器与 SOLIDWORKS VB 编辑器存在界面差异：首次打开会显示当前工作簿对象与所有工作表对象，工作表支持单元格变更等内置事件。

实现架构

沿用 SOLIDWORKS 宏的架构：

标准模块：作为程序入口；

类模块：捕获 Excel 内置事件；

窗体：维持程序通信连接。

操作步骤

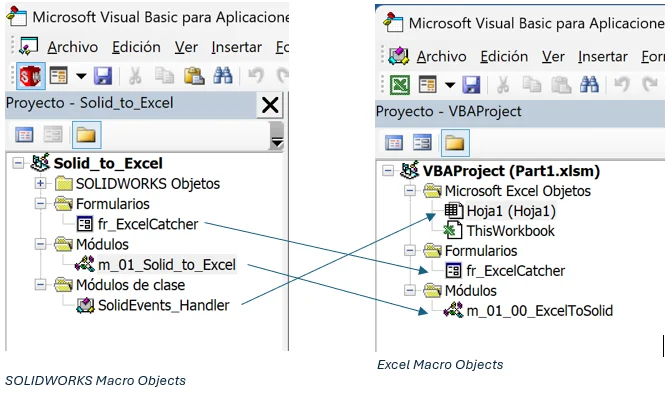

将 SOLIDWORKS 端的窗体文件直接拖拽至 Excel VBA 项目中，复用窗体；

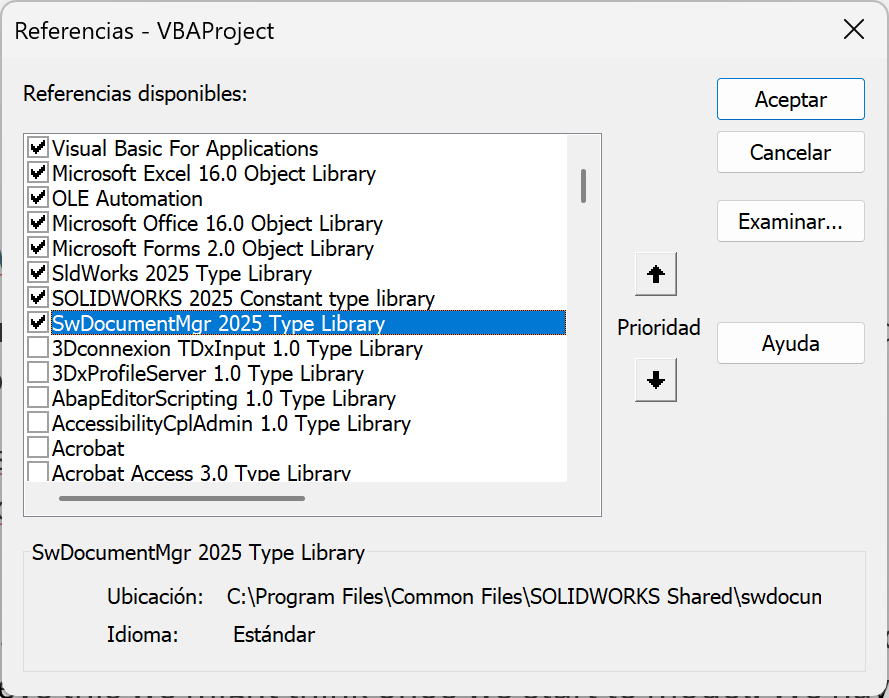

在 Excel VBA 引用列表中，添加以下库文件：

SldWorks 2025 类型库

SOLIDWORKS 2025 常量类型库

SwDocumentMgr 2025 类型库

编写代码建立通信，通过 Excel 单元格变更事件，修改 SOLIDWORKS 模型的尺寸与特征状态。

4.3 第三部分：借助文档管理器实现 Excel 调用 SOLIDWORKS

上述双向通信均需要保持 SOLIDWORKS 程序处于运行状态。而SOLIDWORKS 文档管理器是一套独立 API，无需启动 SOLIDWORKS 主程序，甚至不需要 SOLIDWORKS 软件许可，即可实现 SOLIDWORKS 文件的读写、参考修改、物料清单提取等操作。

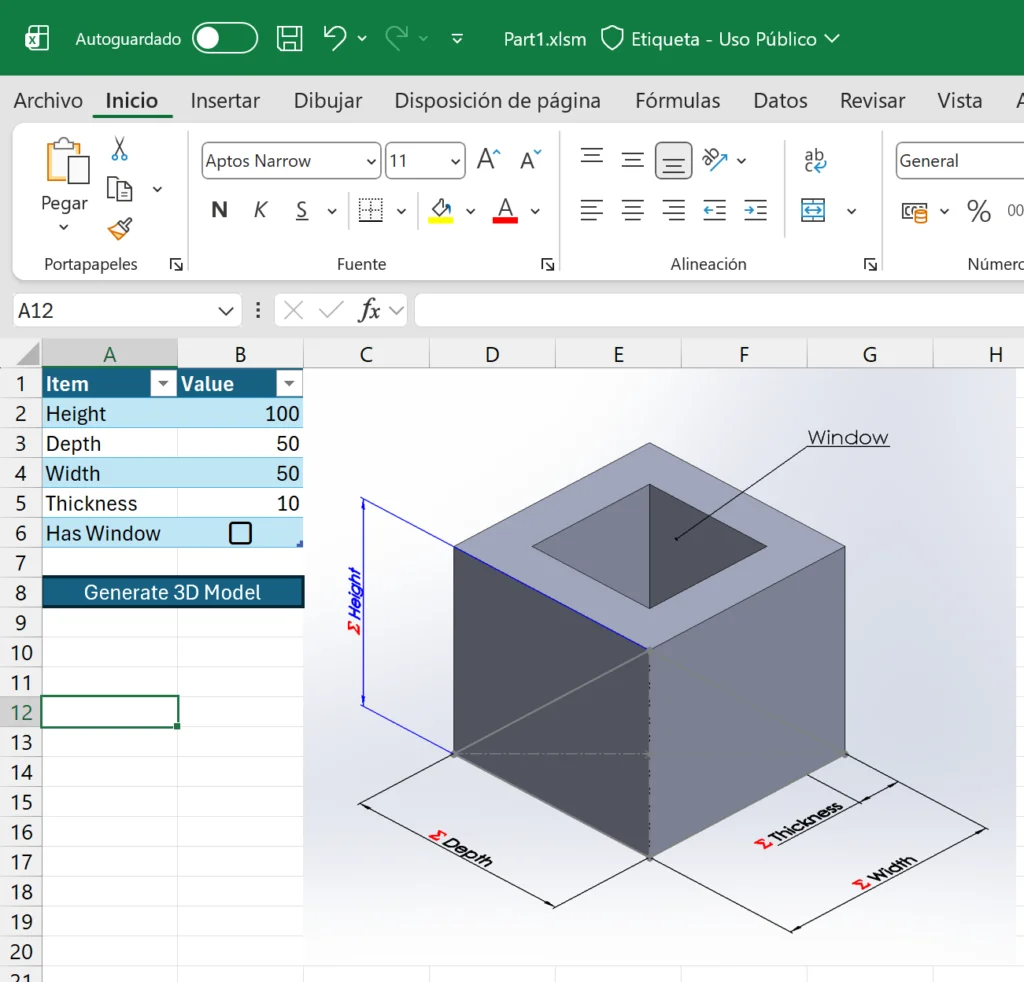

本案例目标：使用 Excel 搭建配置器，通过参数驱动 SOLIDWORKS 三维模型。前置准备：SOLIDWORKS 模型参数化

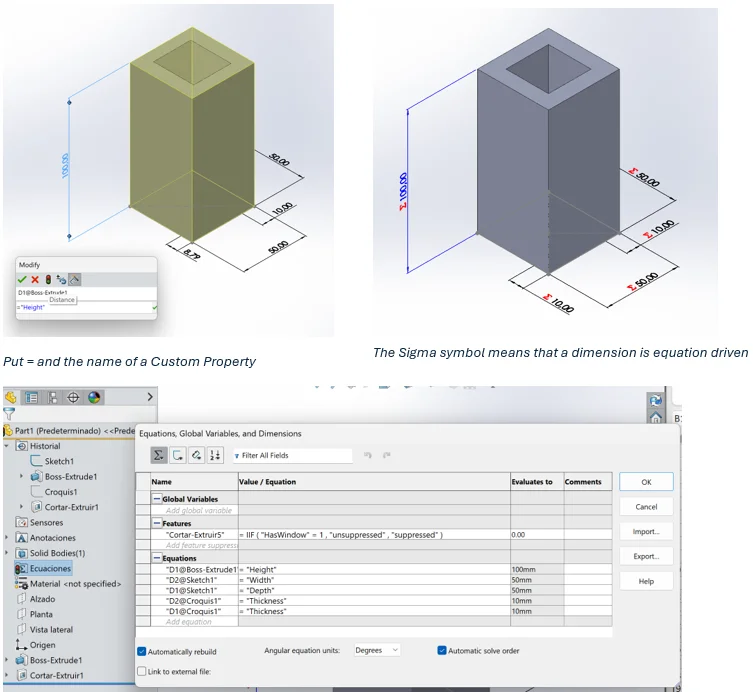

在 SOLIDWORKS 中为尺寸绑定方程式，关联自定义属性（界面中 Σ 符号代表方程式驱动尺寸）。编写规则：在尺寸栏输入=+ 自定义属性名称，即可将尺寸与自定义属性绑定。

核心优势：借助文档管理器，无需打开 SOLIDWORKS，即可读写自定义属性，间接修改模型尺寸。

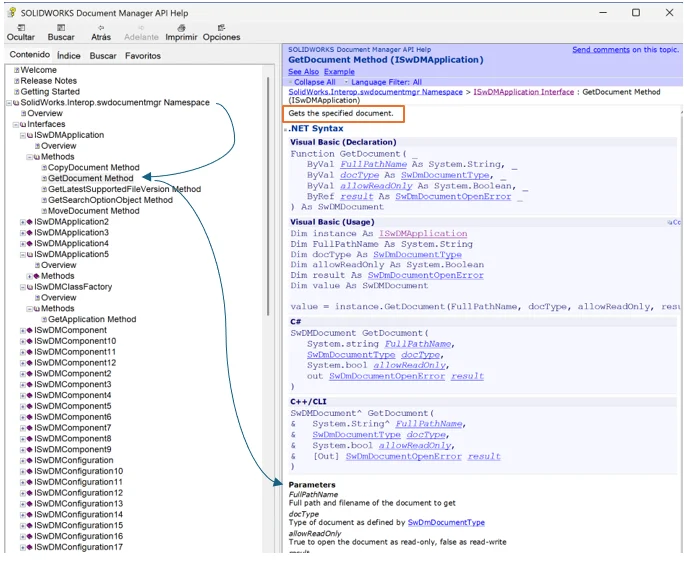

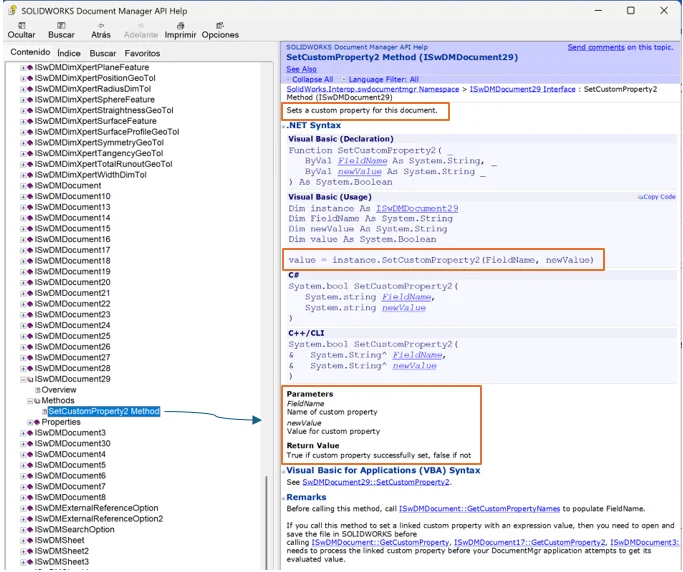

然后，利用文档管理器 API 帮助，我们可以看到一个示例来使用它。

正如我们所见，我们需要的唯一参数是许可证密钥，我建议将其放在一个分开的文件中，然后读取它，而不是在 vba 项目中写完整个密钥。

下一步是通过文档管理器打开文件。

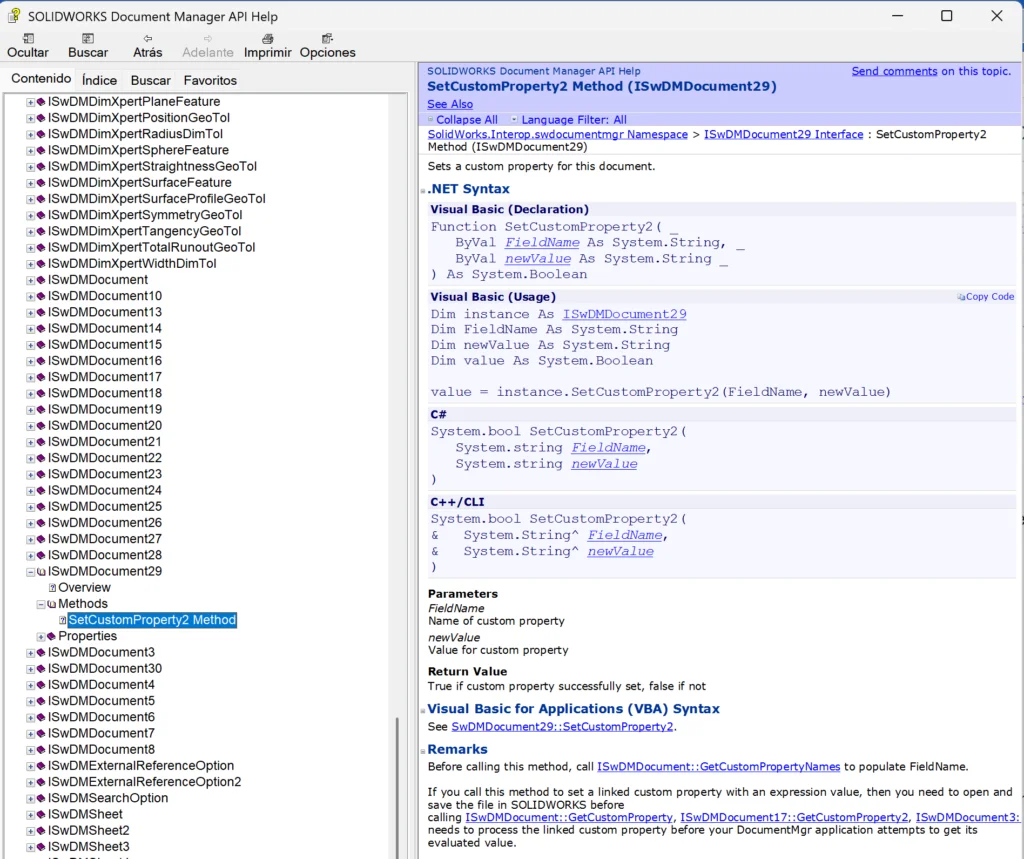

在获得我们想要的文档后，也就是Excel文件中路径的那个，我们修改了它的自定义属性。

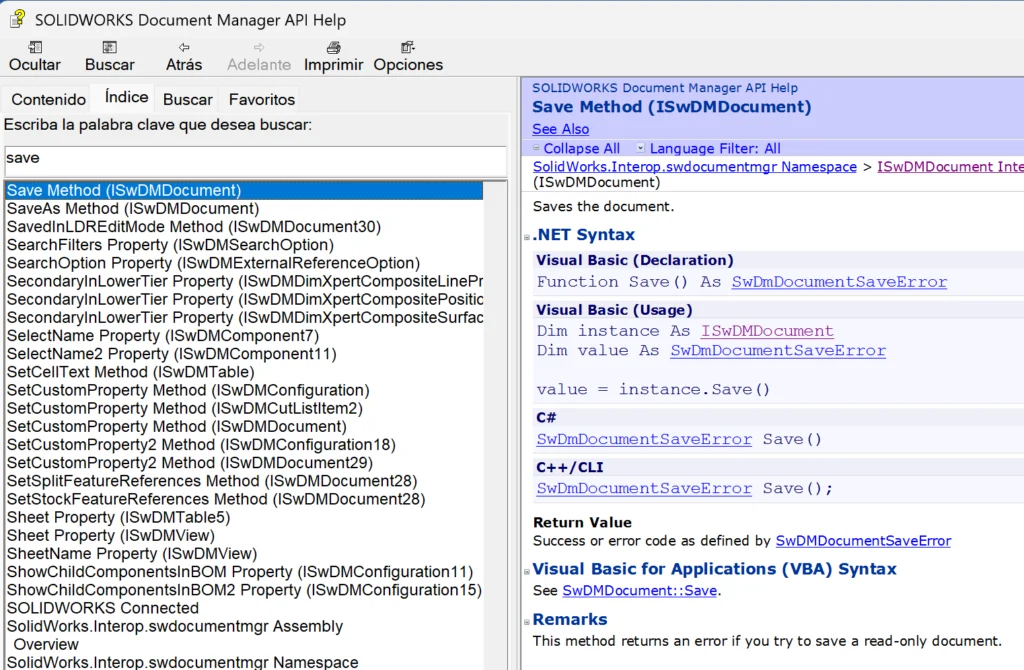

最后一步是保存文件。

最终实现方案

在 Excel 单元格录入参数：高度、深度、宽度、厚度、是否带窗口；

文档管理器读取 Excel 参数，调用SetCustomProperty2修改 SOLIDWORKS 文件的自定义属性；

调用Save方法保存文件；

使用者在 SOLIDWORKS 中打开文件并重建模型，即可完成参数更新。

该方案可用于搭建产品报价配置器、参数化三维模型生成器。
