SOLIDWORKS 中的特征排序如何影响你的设计

建模不只是将二维草图生成三维实体；SOLIDWORKS 建模需要有规划地控制特征创建顺序。特征排序是资深设计人员提升设计效率的核心手段，其核心是解析设计意图并确定建模起始逻辑。

理解 SOLIDWORKS 特征排序如何影响设计意图以及后期修改便捷性，能够快速提升零件与装配体模型的稳定性。

SOLIDWORKS 特征排序为何至关重要

特征排序是调整特征先后生成次序，以此正确构建零件实体的操作。合理排序可保证通孔完整贯通零件、圆角不与边线产生几何冲突、抽壳仅作用于零件指定区域。

规范规划特征顺序经实践验证可实现以下价值：

• 节约建模时间

• 避免重复创建同类特征

• 规避几何报错

• 完整保留原始设计意图

前期预先梳理特征创建顺序，能大幅降低后期修改模型的工作量。

拉伸与切除特征的合理规划

多实体合并时，需预判是否会生成多余非预期实体。在已有抽壳实体上执行拉伸操作，极易出现实体穿透壳壁、多余材料外凸的问题。

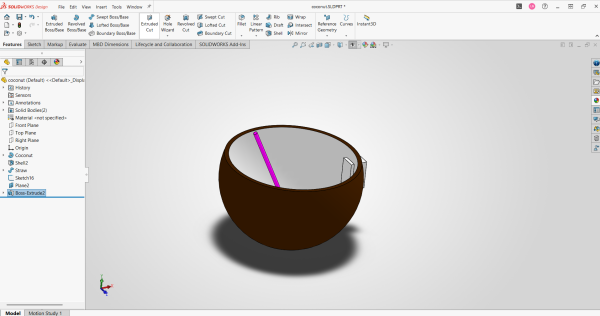

模型出现实体穿透壳壁、多余外凸材料

该案例中，先执行抽壳再新增拉伸实体属于不规范建模方式。若先完成拉伸建模或更换拉伸终止条件，即可保证抽壳结构完整。

同时需规划拉伸切除与孔特征的创建时机。若孔无需贯通整个零件，却放在所有特征最后创建，会直接造成实体材料缺失。

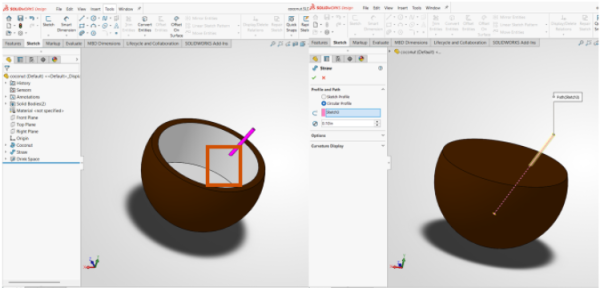

SOLIDWORKS 特征排序错误导致吸管模型缺失一段实体

椰子模型的吸管出现实体缺失，原因是吸管孔拉伸特征创建于吸管实体之前。若无法调整特征顺序，只能重新绘制对应长度的吸管特征，既浪费时间又产生冗余重复特征。

抽壳特征相关建模问题

先合并实体再执行抽壳操作极易引发各类几何缺陷。新增实体后再抽壳往往无法生成预期薄壁结构，出现实体体积错误、尖锐棱边、设计意图偏离等问题。

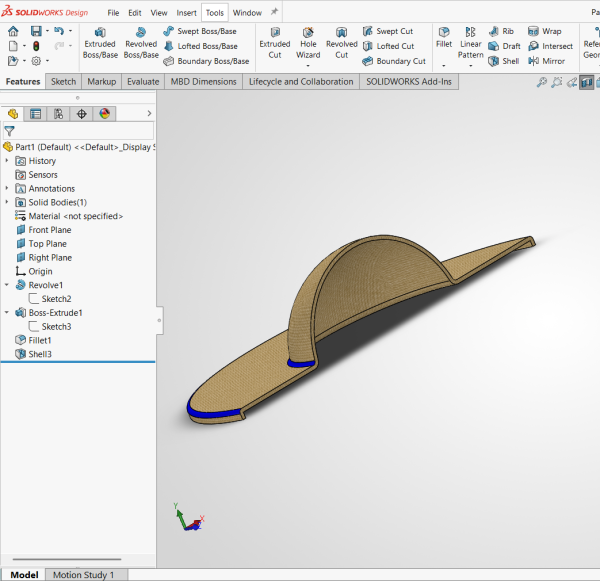

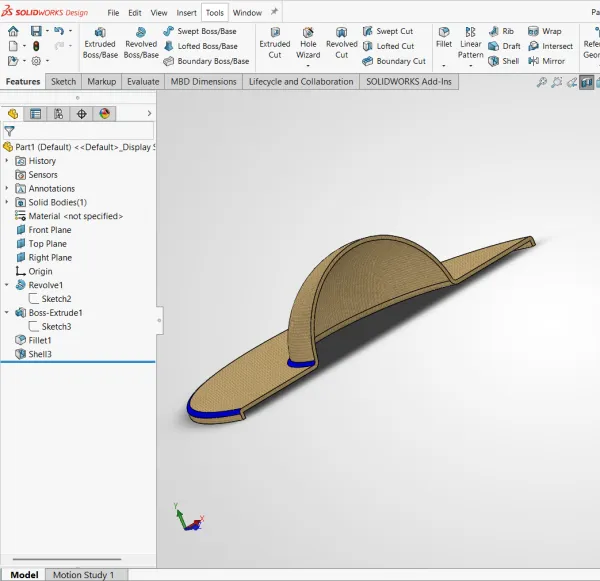

实体合并后再执行Shell命令

以遮阳帽模型为例，先合并帽檐与帽身实体再抽壳，会在帽檐位置生成多余异常凸台。正确逻辑为先对帽身执行抽壳，再绘制并拉伸帽檐草图，仅对帽身生效抽壳。

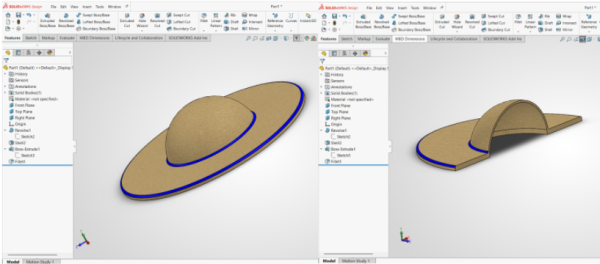

在特征设计树中调整抽壳特征位置

将抽壳特征移至帽檐拉伸之前，即可消除异常凸台；但需修改帽檐拉伸特征，在中心预留通孔，避免帽檐实体完全遮盖抽壳薄壁。

建模前期应提前区分需要抽壳、无需抽壳的实体区域；仅当多个实体后期共用同一抽壳薄壁结构时，再执行实体合并。

父子特征的排序逻辑

提前规划 SOLIDWORKS 特征顺序，可有效规避父子关联报错。软件不允许将子特征调整至父特征上方，因此草图与特征的依附基准需要谨慎选择。

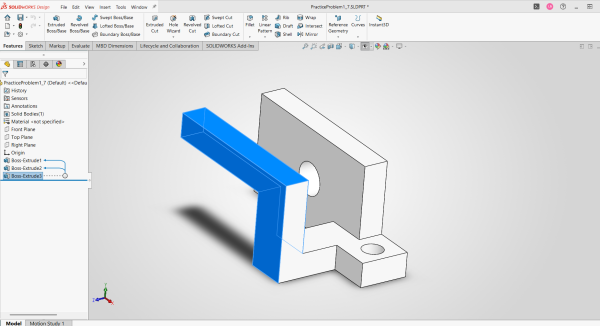

动态参考可视化功能展示特征父子关联关系

开启动态参考可视化后，软件会以蓝色箭头直观展示全部特征间的父子依赖关系。

开启动态参考可视化的操作步骤：

1、在 SOLIDWORKS 特征设计树空白处右键单击；

2、在弹出的快捷工具栏中找到对应图标；

3、选中由方框与箭头组成的动态参考可视化图标。

若希望后期自由调整特征顺序，草图应优先选用系统基准平面作为依附；若草图绘制于实体表面，则无法将该草图及其衍生特征向前调整排序。

圆角特征建模最佳规范

建模流程中将圆角特征统一放置最后创建，是保证模型实体形态、体积符合设计要求的标准规范。

提前创建圆角特征会带来两类弊端：

占用大量系统运算资源，降低软件运行流畅度；

原有建模所需边线被圆角移除，导致后续无法新建特征或标注尺寸。

基于以上缺陷，最后统一创建圆角可提升建模效率。相同半径的所有圆角可合并为单一圆角特征，便于后期批量编辑，也可随时新增边线补充圆角。
