SOLIDWORKS 中运用草图创建实体的相关特征详解

掌握在 SOLIDWORKS 中利用草图生成实体的方法是一项核心设计技能。提前规划零部件建模流程，能够加快零件建模速度，同时完整保留设计意图。

熟练掌握 SOLIDWORKS 基础功能，有助于你持续学习各类新建模技巧、高效工作流，最终精通这款软件。

SOLIDWORKS 中可通过草图创建实体的特征有哪些？

SOLIDWORKS 内大量工具都能依托草图生成实体，其中实用性最高、可由草图直接生成实体的特征包括：

凸台拉伸、凸台旋转、凸台扫描

这些特征与凸台放样、凸台边界混合一同陈列在命令管理器首页。借助以上特征，你能够将二维草图转化为复杂三维几何体。

命令管理器中的基础实体特征

凸台拉伸

凸台拉伸是 SOLIDWORKS 中利用草图创建实体的首个基础特征。该功能在任意基准平面或自定义平面上绘制二维草图后，设定拉伸深度生成三维实体。

凸台拉伸操作步骤：

1、选中用于绘制草图的平面；

2、在命令管理器的草图选项卡启动草图绘制命令；

3、绘制封闭轮廓并完成尺寸完全定义。若绘制开放轮廓，SOLIDWORKS 会自动判定为薄壁拉伸；

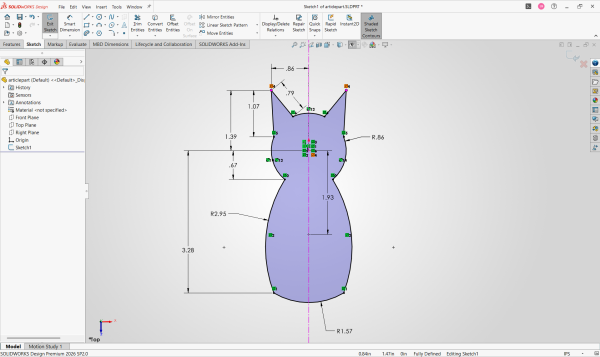

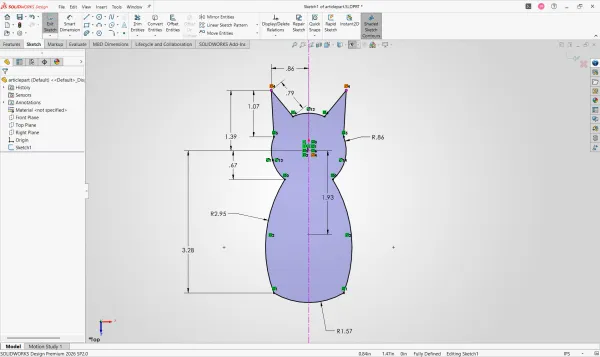

完整尺寸定义的猫咪草图

4、退出草图，切换至命令管理器的特征选项卡；

5、选中凸台拉伸命令，通过弹出式特征设计树选中待拉伸草图；

6、系统弹出拉伸属性管理器，可设置拉伸起止位置、拉伸方向、拉伸长度、拔模角度、所选轮廓等参数；

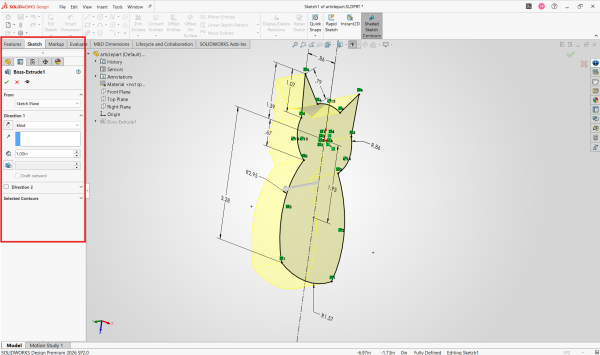

凸台拉伸参数设置界面

7、开启预览功能，核对拉伸方向与厚度是否符合需求；

8、参数确认无误后点击绿色对勾完成操作。

此时仅依靠一份二维草图即可生成实体。若再次绘制草图，并在第二次拉伸时勾选实体合并选项，便可开始搭建结构更复杂的高阶零件。

凸台旋转

命令管理器中第二款可依托草图生成实体的特征为凸台旋转。该功能将二维草图绕指定轴线旋转设定角度，生成三维实体。

凸台旋转操作步骤：

1、选定草图绘制平面，提前规划目标零件的空间朝向；

2、绘制完全定义的封闭草图；

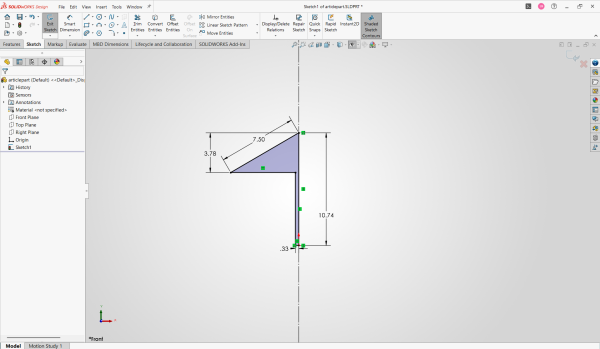

带旋转轴线的完全定义草图

3、退出草图，切换至命令管理器特征选项卡；

4、启动凸台旋转命令，选中待旋转草图；

5、在属性管理器内选定旋转轴线、旋转方向与旋转角度；

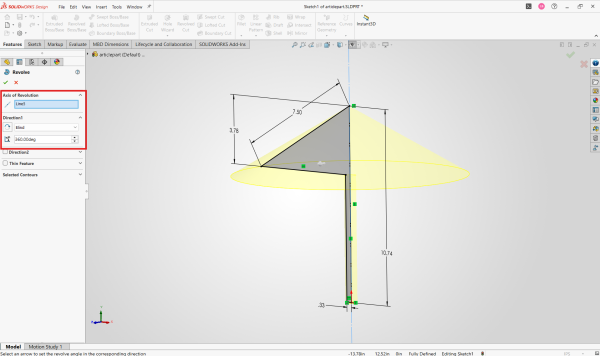

设置旋转方向与旋转角度

6、预览效果无误后点击绿色对勾完成；

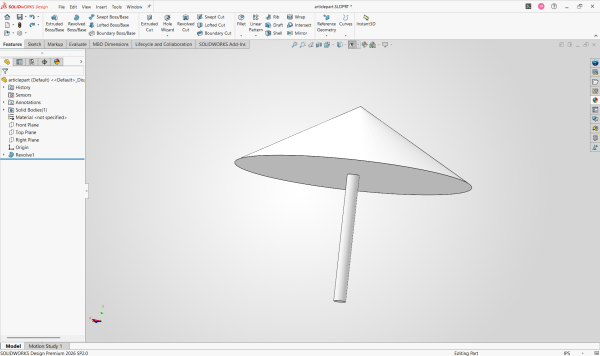

由草图旋转生成的雨伞模型

旋转特征最适合制作带有环形、圆柱形或对称结构的零件。

凸台扫描

凸台扫描命令与凸台旋转并列三大基础凸台特征，是依托草图创建复杂几何体最简便的方式。该特征的工作逻辑区别于拉伸、旋转，需要绘制两份独立草图才能完成建模。

凸台扫描操作步骤：

1、选定平面绘制扫描截面草图，提前规划草图位置，规避后期建模报错；

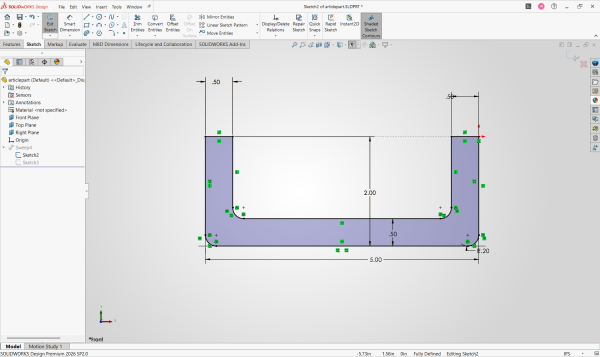

凸台扫描截面草图

2、保存并退出截面草图，在正交平面上新建第二份草图；

3、绘制实体运动所需的引导曲线，即扫描路径；

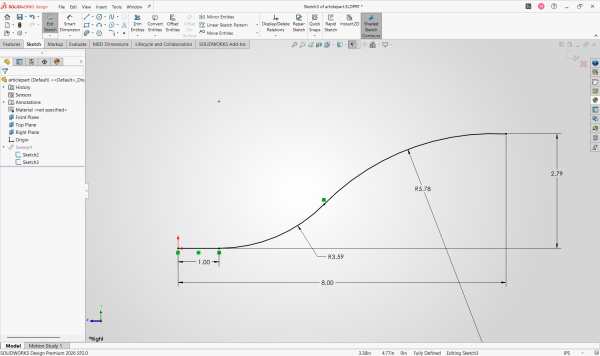

截面草图跟随的扫描路径

4、保证截面草图与扫描路径相交；

5、点击凸台扫描特征，分别选中截面草图与路径草图；

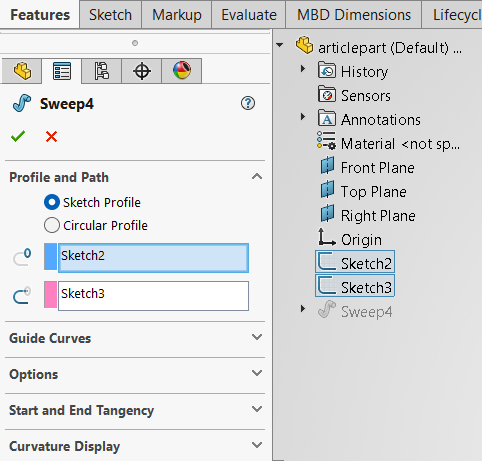

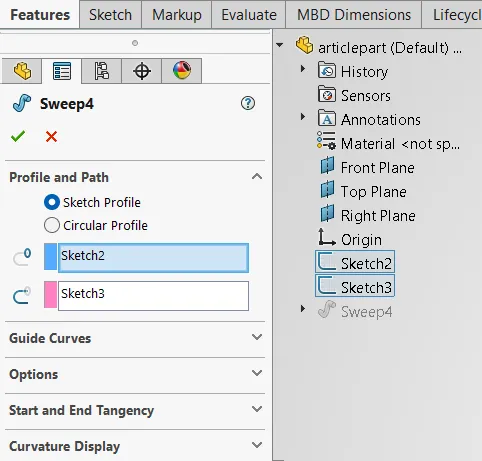

扫描属性管理器界面

6、实体预览效果达标后，点击绿色对勾确认生成；

由凸台扫描生成的滑梯模型

凸台扫描适用于截面轮廓固定、路径曲线复杂的零部件。
