SOLIDWORKS多实体建模基础实操教程

多实体建模是一种将多个零件几何体整合至单一 SOLIDWORKS 零件文件内的建模技术。该技术属于进阶建模手段，具备大量高效实用的应用场景。掌握多实体建模的基础运行逻辑，能够助力你提升 SOLIDWORKS 三维设计项目质量。智诚科技通过本篇文章将带你详细学习多实体建模。

SOLIDWORKS 中 “多实体” 的定义

文中提到的多实体，统一指代多实体零件，即单个 SOLIDWORKS 零件文件内部包含两个及以上实体块。实体块是模型中独立的材料体积单元，拥有自身封闭外形，可单独作为独立实物零部件存在。

实体块会统一罗列在特征设计树的【实体】文件夹下；根据建模特征的创建方式，实体之间可相互分离、相互贴合，或是相互重叠。

理解每一个实体块都是独立几何单元，是操作多实体零件的核心基础。

实体生成与实体合并控制

若草图包含两个及以上封闭轮廓区域，单次拉伸特征即可生成两个独立实体。如下示例中，实体文件夹内存在两个实体块。

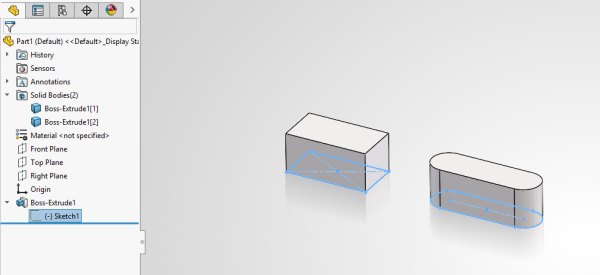

单次拉伸生成多实体示意图

拉伸草图轮廓同时接触两个实体时，SOLIDWORKS 默认会将二者合并。需要注意：每个新增加材料特征默认勾选【合并结果】，后续所有加材料特征都会尝试合并与其接触的实体块，该选项为单特征独立设置。

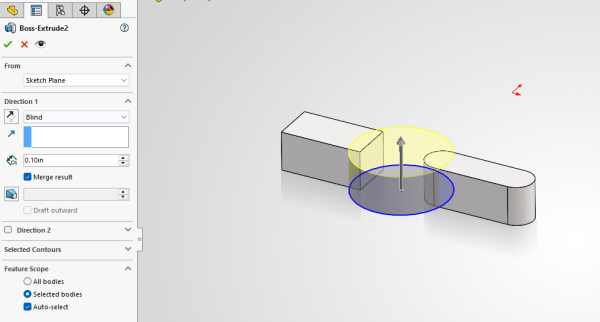

使用拉伸特征合并多个实体示意图

默认状态下，【特征范围】自动勾选全部相交实体；若取消【自动选择】，则可手动指定参与运算的实体范围，该设置同样独立作用于单个特征。

SOLIDWORKS 实体块常用操作

生成实体块后，可通过多种操作完成实体自定义、复用与管控。在特征树中可对实体块重命名，用于阵列特征调用，也可使用【分割】命令拆分实体。

执行镜像、阵列操作时，必须在【要镜像的实体】选项框选中目标实体；若仅选中特征或面，操作对象不会包含完整实体块。

利用多实体建模输出交付文件

多实体模型内部各实体并非独立零件文件，因此不会在 SOLIDWORKS 文件资源管理器标签页单独显示，但实体可向下游装配体、工程图及各类技术文档提供几何数据。

将多实体分别保存为独立零件文件

【保存实体】命令可将多实体零件内每一个实体单独导出为独立零件文件；导出时可自定义新文件名称，同时保留与原多实体零件的关联链接，原文件修改后可同步更新下游派生零件。

该功能适用于模具设计、各实体需要独立物料编码、在 SOLIDWORKS PDM 中单独管控零部件等场景。

【保存实体】仅生成单向快照副本，属于单向数据传递：对导出后的独立零件做出修改，无法反向同步至原始多实体内部的实体块。

在切割清单汇总相同实体

SOLIDWORKS 焊件建模高度依赖多实体技术，软件可自动将尺寸完全一致的实体归集至同一条切割清单条目，用于生产下料。例如木箱建模中存在大量重复板材构件。

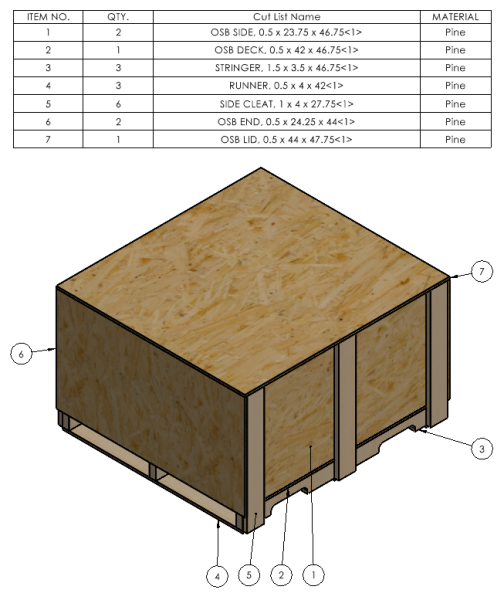

由相同实体自动生成切割清单示意图

将尺寸完全相同的实体归类汇总，可直观统计各类构件的生产用量。启用焊件特征后，SOLIDWORKS 会自动把相同实体归集至对应文件夹，便于模型整理并生成切割清单等生产工艺资料。

多实体建模与装配体建模的选用区分

选择多实体建模还是装配体建模，最终取决于自身工作流以及下游文件输出需求。

适合使用多实体建模的场景：

在实体块之间建立几何参考关系；

快速迭代设计修改，无需维护装配配合关系；

需要对几何进行合并、分割操作。

多实体建模局限性

当模型体量、实体数量持续增大，或是需要物料清单、运动仿真等功能时，多实体建模实用性大幅下降。多实体模型无装配配合约束，整体处于固定静止状态，无法还原实物真实运动交互关系。

SOLIDWORKS 进阶建模技能学习说明

很多 SOLIDWORKS 用户会因忘记勾选合并结果，无意间生成多实体模型。缺乏系统学习的情况下，极易造成零件模型结构混乱，无法适配下游各类出图、生产应用流程。
