SOLIDWORKS 分割命令使用教程

SOLIDWORKS【分割】命令是实用工具，可将一个零件切分为多个分段实体。借助该功能，你能够分割 SOLIDWORKS 模型，并自主选择保留或删除分割后的各个实体部分。该命令处理多实体零件与导入外部几何模型时尤为重要，可在不删除任何材料的前提下，将单个实体或曲面实体切分为多个独立实体。

什么是 SOLIDWORKS 分割命令

SOLIDWORKS 分割命令用于将现有零件生成多个分段实体。你可以选用已有基准面、模型面与几何体相交，对目标实体进行分割裁切。

SOLIDWORKS 命令管理器中的分割命令按钮示意图

裁切工具

采用无延伸模式裁切时，裁切几何体必须与待分割实体完全相交。若启用无限延伸模式，裁切几何体将向两端无限延展。

适用于无延伸模式的几何体包含曲面实体、非平面曲面；支持无限延伸模式的几何体包括基准面、模型平面以及草图。

目标实体

【目标实体】选项区域用于选定需要执行分割操作的实体。该功能在多实体零件场景十分实用，你可以仅分割单个实体，而不影响其余实体。

生成实体

与实体保留、删除相关的选项位于【生成实体】分组下。执行分割操作时，至少需要勾选其中一项选项。

分割命令操作步骤

本示例演示使用分割命令将橙子模型对半切开。

SOLIDWORKS 分割命令操作流程：

1、在 SOLIDWORKS 中打开已有零件文件。

2、在命令管理器【特征】选项卡选择【分割】命令，也可通过【插入】菜单启动该命令。

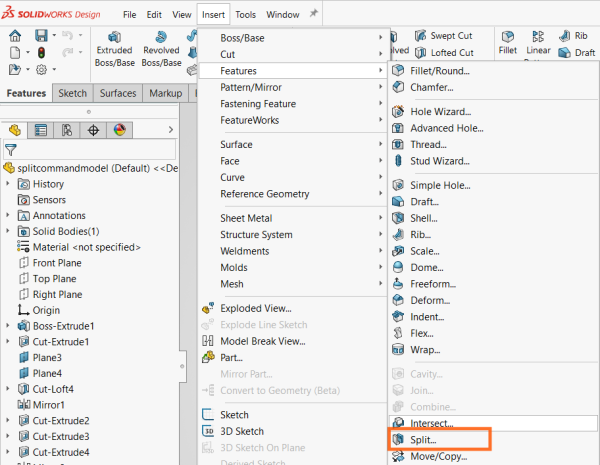

通过插入菜单调取分割命令示意图

3、在【裁切工具】区域选定所需的切割几何类型。

4、在【目标实体】区域选择待分割实体，软件默认选中所有实体。

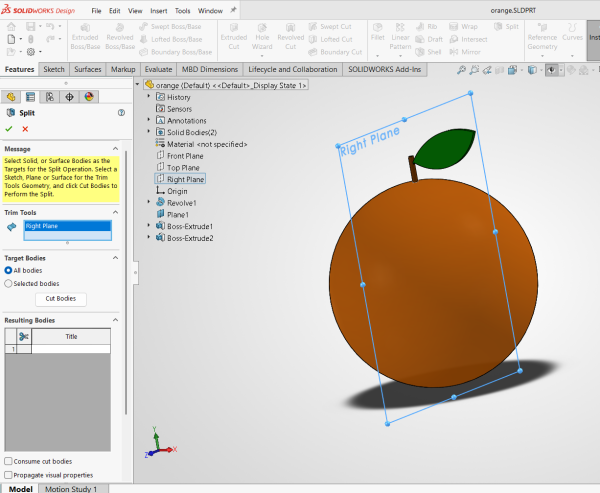

分割条件参数设置界面示意图

5、选定待裁切实体；若需要移除切割实体，勾选【消耗切割实体】选项。

6、确认参数，完成分割操作。

分割命令的适用场景

分割命令适合需要拆分独立零件用于装配、单独修改各个构件、提升设计精度的工程师。你可以先利用对称性完成整体建模，再拆分并单独修改各部分，有效提升设计效率。

对半分割完成的模型效果图

如果你需要设计装配体零部件，可以先在单一零件内完成整体建模，再通过 SOLIDWORKS 分割命令拆解为独立构件；后续使用【保存实体】命令，将拆分后的各个实体导出为独立零件文件。
