SOLIDWORKS 草图几何关系完整指南

SOLIDWORKS 草图几何关系是无需标注尺寸即可约束几何图形的良好起点。几何关系与尺寸标注配合，是定义设计意图与完全定义草图的强大工具。通过减少尺寸数量，转而使用草图几何关系，能够在完全表达设计意图的同时，减少模型界面杂乱。

什么是 SOLIDWORKS 草图几何关系

草图几何关系用于保证设计意图得以实现。借助草图几何关系，你可以定义任意草图几何图元的大小、形状、位置与方向。

SOLIDWORKS 草图几何关系示例

选中多个图元后，可在 SOLIDWORKS 属性管理器中找到草图几何关系。可用的几何关系会根据所选图元发生变化。

以下为 SOLIDWORKS 全部可用草图几何关系：

水平：选中一条直线，将其设为水平。选中两个点，使两点水平对齐。

竖直：将选中直线设为竖直。选中两个点，使两点竖直对齐。

共线：保证两条或多条直线位于同一条无限长直线上。

垂直：使两条直线保持 90° 夹角。

重合：将一个点移动至另一个点、直线、圆弧或椭圆之上。

平行：使两个图元互相平行。可用于直线、基准面、面，或三者的组合。

相等：设置多条直线或多个圆弧的尺寸相等。

相切：用于圆弧与另一圆弧或直线之间生成平滑过渡。直线与圆弧仅在一点接触，在此切点处二者完全垂直。

同心：两条或多条圆弧，或是一个点与一条圆弧共享同一个中心点。

中点：用于两条直线之间，或一个点与一条直线之间。移动直线，使该点位于直线中点。

对称：图元相对于中心线保持等距。必须存在一条中心线，以及两个点、直线、圆弧或椭圆。

同径向：两条或多条圆弧共享相同的中心点与半径。

固定：锁定图元的位置、大小与旋转角度。

交叉点：用于一个点与两条直线之间。该点移动至两条直线的交点位置。

合并：将两个独立的点合并为一个点。最适合闭合缝隙或连接端点。

仅依靠几何关系几乎无法完整定义草图。大多数情况下，仍然需要多次使用**智能尺寸**，用于定位或定义距离。

如何调用并使用几何关系

可以通过多种方式添加草图几何关系。第一种方式：在命令管理器打开【显示 / 删除几何关系】下拉菜单，选择【添加几何关系】。

但更推荐的操作方式：按住 Ctrl 键选中图元，然后在属性管理器中设置几何关系。

使用【添加几何关系】约束几何图形的操作步骤：

1. 选中需要约束的图元，本例将使一条直线与一段圆弧相切。

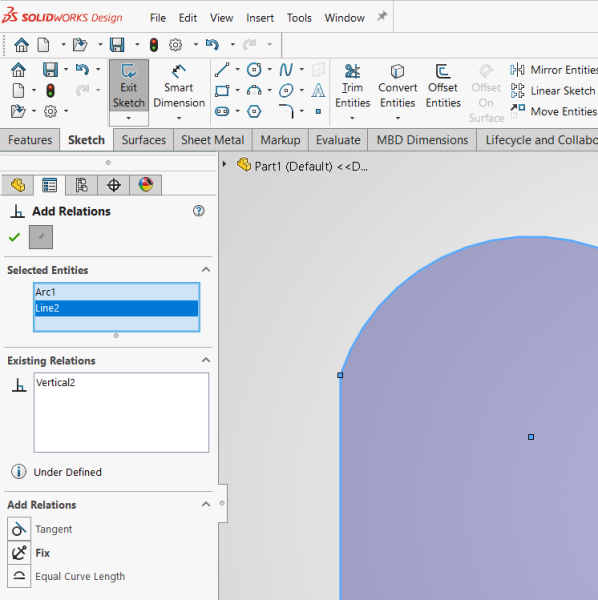

在直线与圆弧之间添加几何关系

2. 选择【相切】选项。

3. 直线与圆弧完成对应约束。

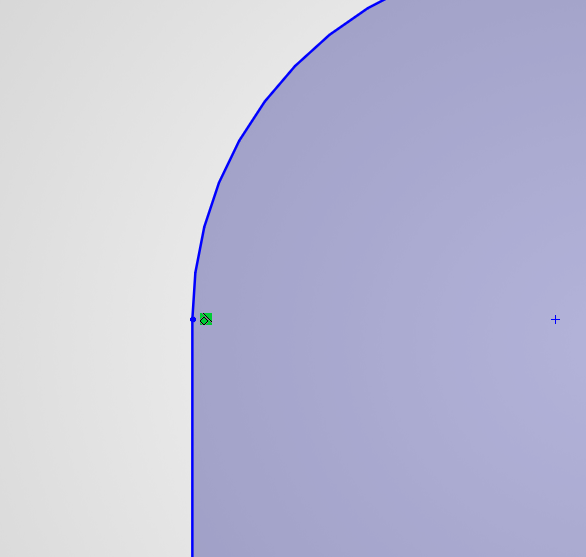

显示直线与圆弧相切关系的相切图标

4. 清除选中的图元，继续添加其他几何关系。

如果你使用 Ctrl 键多选图元，可以执行同样流程，几何关系选项会在同一位置弹出。而使用【添加几何关系】命令时，选择图元无需按住 Ctrl 键。
