AI热潮来临之前：SOLIDWORKS Xperts专家工具与装配智能辅助能力详解

在生成式 AI 与对话式助手正式进入 SOLIDWORKS 三维 CAD 软件之前，用户就已经在使用各类工具，用于诊断建模问题、识别几何形体以及自动化完成重复的设置工作。这些功能虽然使用起来具备智能效果，但它们属于面向特定用途的自动化工具，并非现代人工智能。

智能自动化与现代 AI 的区别

二者的区别不在于工具是否用起来感觉智能，而在于其底层工作方式。本文所介绍的功能，依托 SOLIDWORKS 固有的规则、模型上下文以及工作流逻辑处理特定任务：解决草图冲突、管理特征、添加配合、插入标准件，或是标准化装配设置。它们不依赖开放式提示词，也不会生成全新工程内容。

两类方案都可以减少工作量，但解决的是不同类型的问题。如需详细了解 SOLIDWORKS 当前的辅助式 AI 与生成式 AI 能力，请参阅 GoEngineer 博客文章：《AI in SOLIDWORKS》。

这些工具的共同点

尽管每款工具面向不同工作流程，但它们具备四项实用共同特征：

• 面向特定任务定制开发：全部运行在 SOLIDWORKS 既定工作流程之内，不会解析开放式的用户请求。

• 旨在减少重复工作：自动完成查找草图冲突、管理圆角、添加配合、插入标准件等操作步骤。

• 由模型上下文与固有逻辑驱动：调用 SOLIDWORKS 中已有的几何、几何关系、系统设置以及特征依附关系。

• 保留用户主导权：由设计人员复核结果，并判断该结果是否保留设计意图。

助力用户实现专家级设计

SOLIDWORKS Xperts

当草图、特征、标注方案或装配配合难以手动排查与管理时，可以使用 SOLIDWORKS 专家工具。每一款专家工具针对限定范围的问题，识别潜在冲突或特征相互影响关系，为用户提供可快速得到有效结果的处理路径。

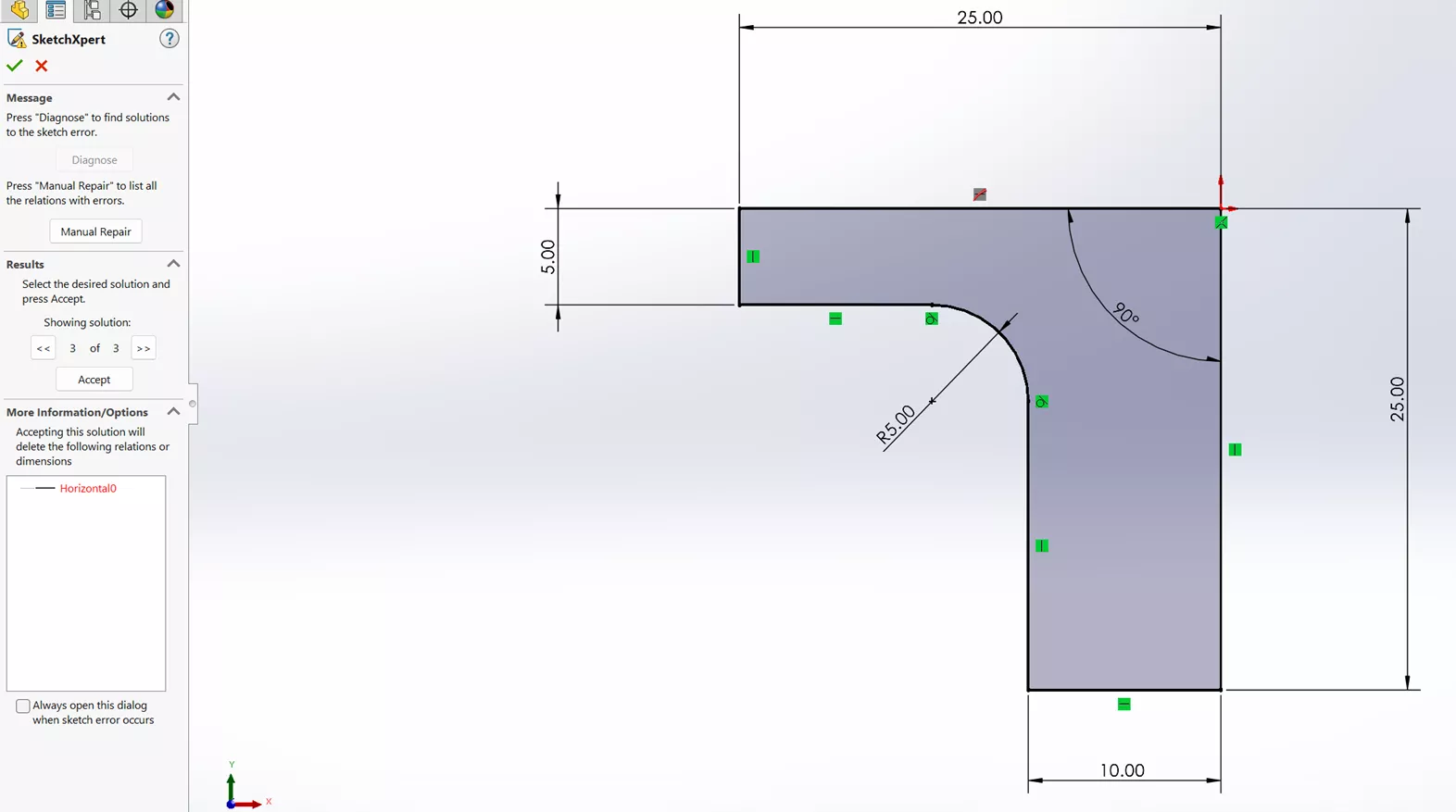

草图专家（SketchXpert）：当草图出现过定义状态时，草图专家识别相关尺寸与几何约束，并给出多套可行解决方案。用户无需反复试错删除约束，可对比不同方案，从中选择最能够保留设计意图的方案。

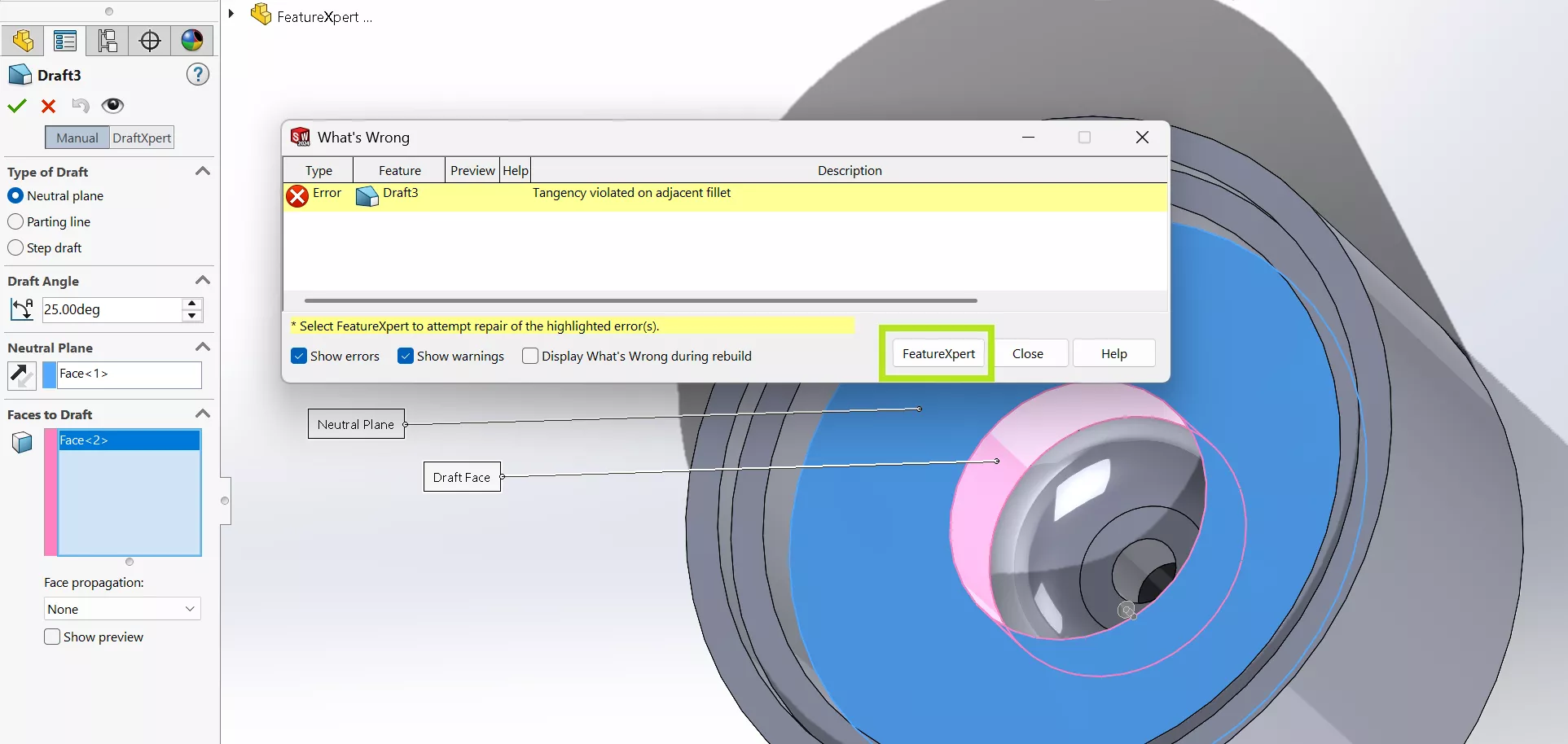

特征专家（FeatureXpert）：处理因特征之间相互作用而产生的部分圆角与拔模失败问题。它可以调整受支持特征的顺序或属性，帮助模型完成重建，减少用户在特征管理器设计树中手动反复调试的操作。

拔模专家（DraftXpert）：简化中性面拔模的创建与修改操作。当拔模要求发生变更时该工具尤为实用，相比手动重新规划拔模特征，用户可以更高效地修改特征。

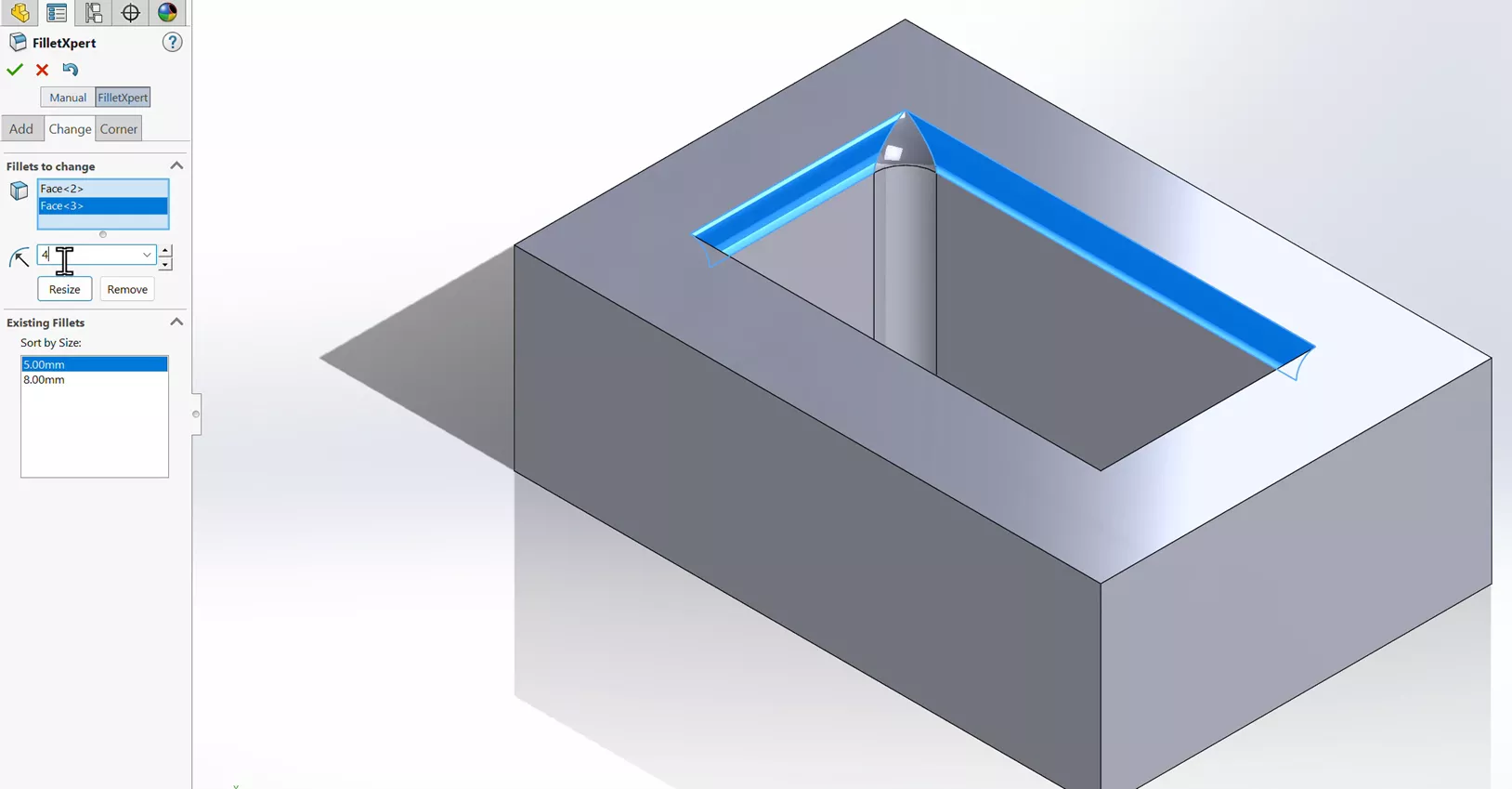

圆角专家（FilletXpert）：简化等半径圆角的创建与管理。该工具可对多处圆角进行整理，处理圆角之间的相互干涉，方便修改复杂圆角，避免产生不必要的重建报错。

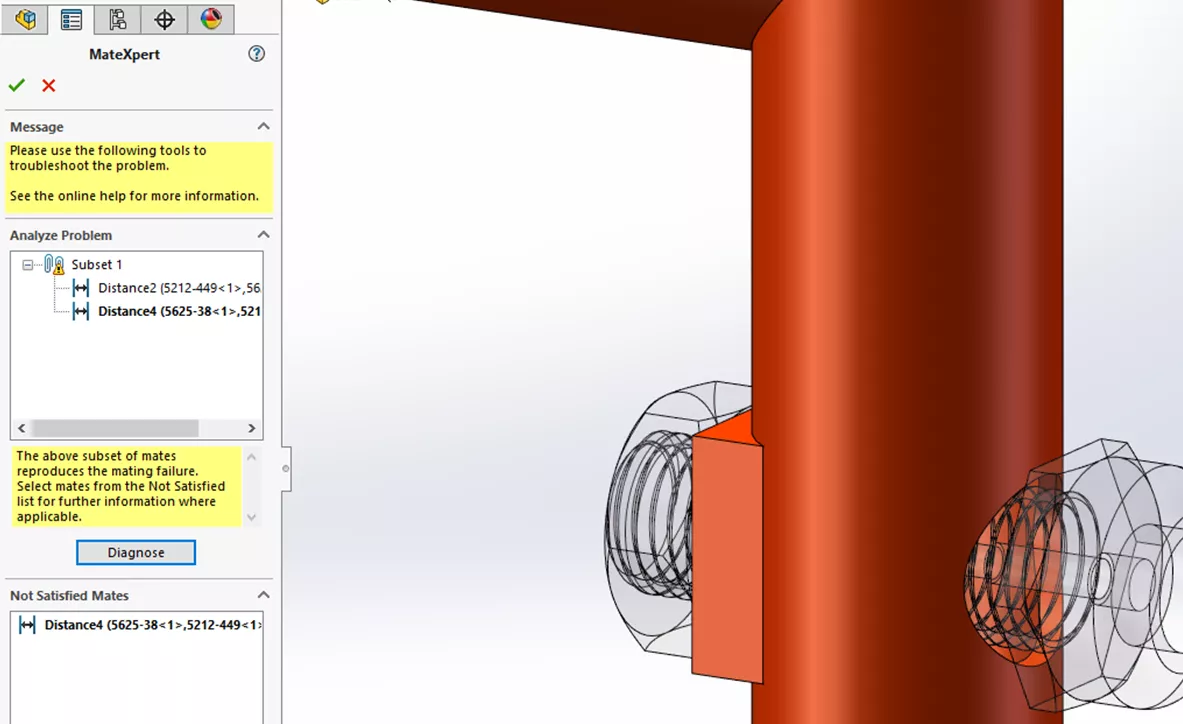

配合专家（MateXpert）：用于诊断过定义或者存在配合冲突的装配体。将问题定位到相关配合，帮助用户更直接地修复装配体。

尺寸专家（DimXpert）：识别制造特征，帮助在零件和工程图上添加尺寸与公差。在基于模型的定义与工程图工作流程中，它可以减少为满足加工要求完整定义零件所带来的重复工作。

装配通用工作流程自动化

装配智能工具

并非所有效率工具都只在出现错误时才启用。SOLIDWORKS 同样提供装配特征工具，依托几何与预定义行为，加快零部件放置、添加配合以及标准件设置流程。

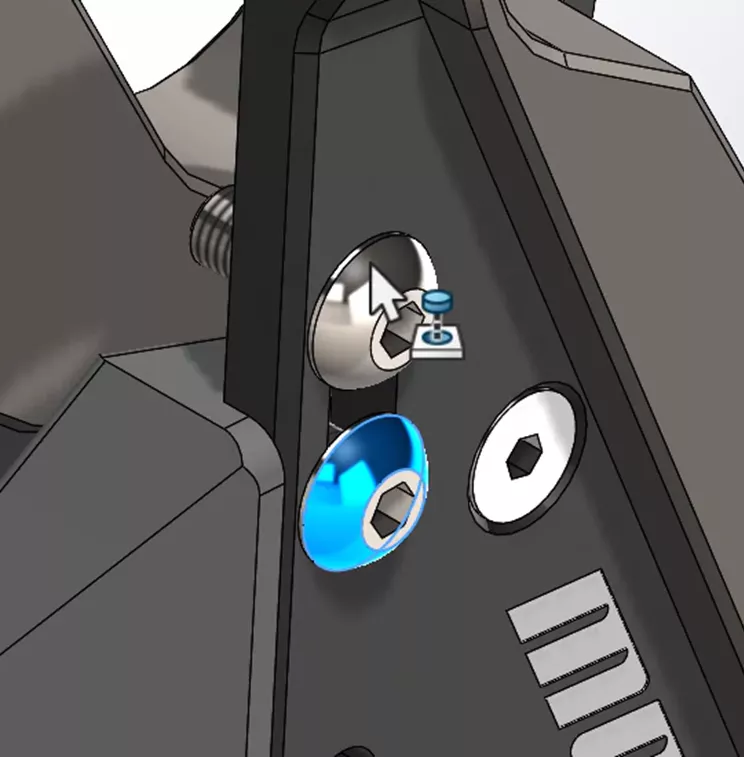

智能配合（SmartMates）：将零部件拖拽进入装配体时自动生成逻辑配合。通过识别选中的面、边线、顶点以及其他参考，减少需要手动执行的配合命令数量，同时最终约束关系仍由用户掌控。

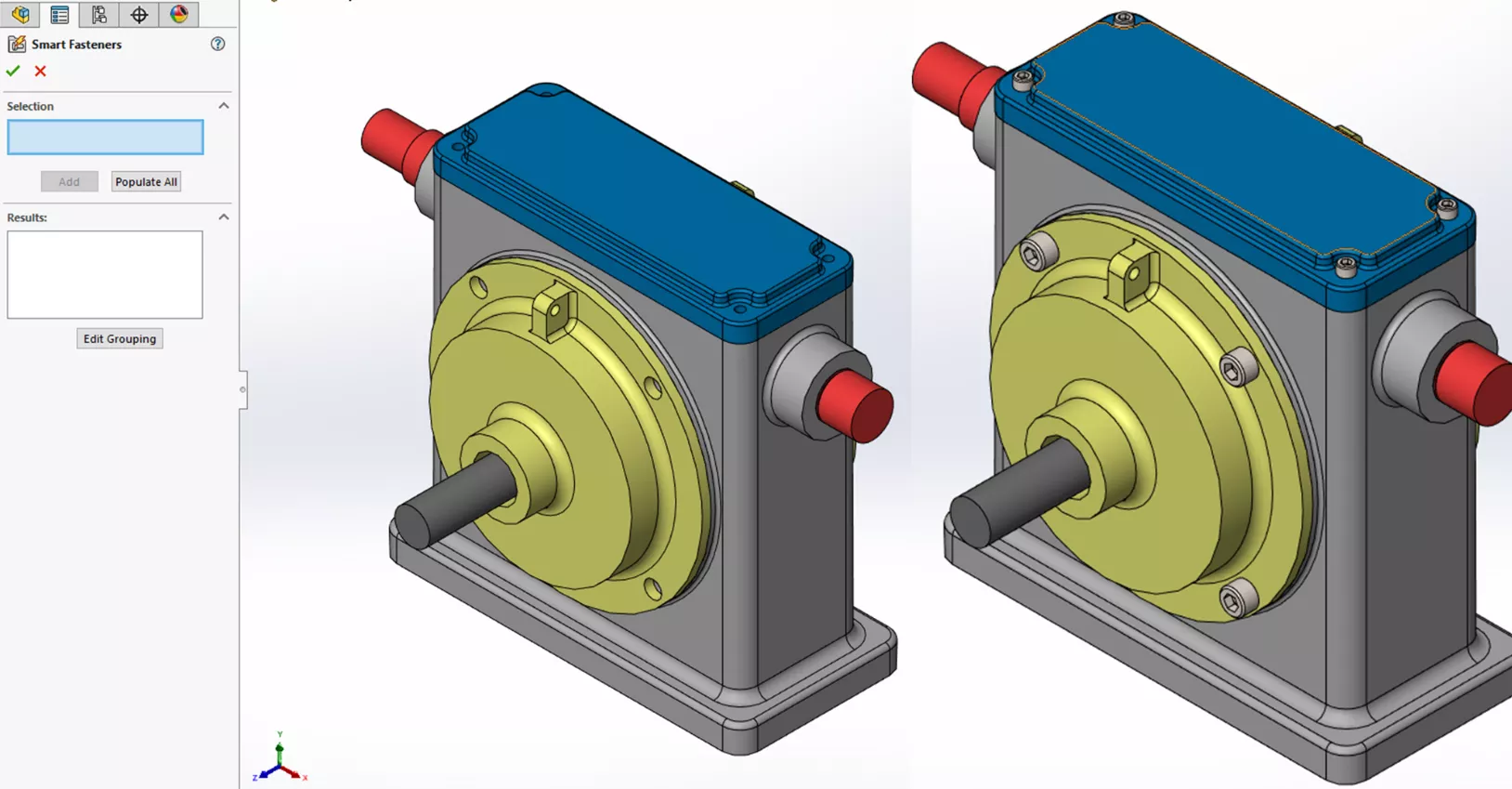

智能紧固件（Smart Fasteners）：识别孔特征信息，调用 SOLIDWORKS Toolbox 库，添加规格匹配的标准件以及对应的配合。对于含有大量孔的装配体，可以省去大量螺栓、螺钉、垫圈、螺母的重复放置操作。

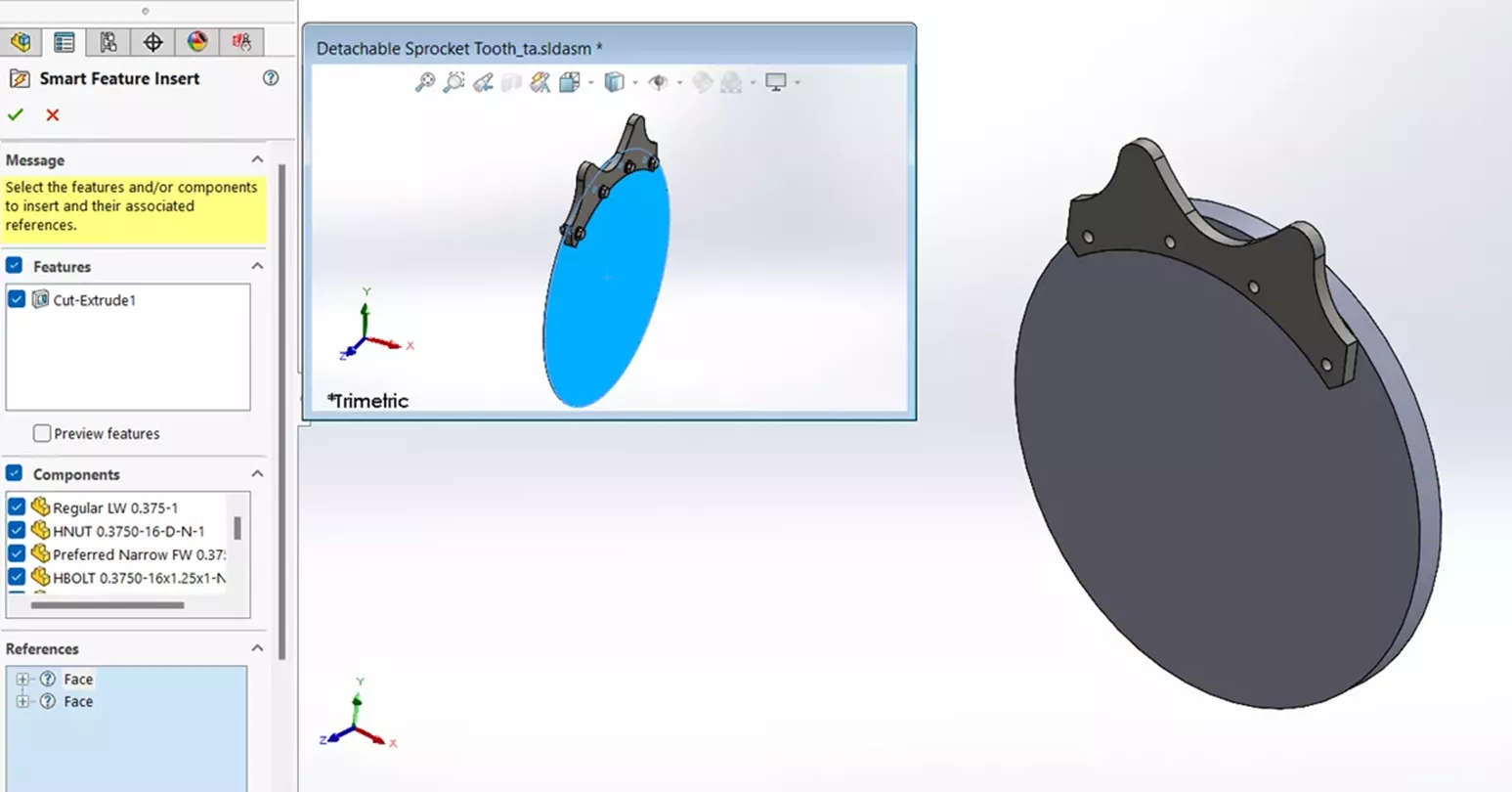

智能零部件（Smart Components）：将一个零部件与其在装配中插入时需要用到的相关标准件、特征以及设置打包封装。例如，一个完成配置的智能零部件，在插入时可以同步带入配套紧固件，并生成所需切除特征，帮助团队更加一致地复用常用装配细节。

这些工具在现代 SOLIDWORKS 工作流中的定位

即便 SOLIDWORKS 新增现代 AI 能力，这些工具依旧具备使用价值。它们属于成熟、面向特定任务的工具，消除日常 CAD 工作中的各类阻碍；多数场景下应当优先选用，因为它们行为可预测，作用范围清晰明确。

• 遇到草图、特征、标注方案或者配合问题，手动排查困难时，使用各类专家工具（Xperts）。

• 重复放置零部件、添加配合、插入标准件、零部件设置占用大量时间时，使用装配智能工具。

• 需要自然语言引导、更广范围的模型解析或是内容生成能力时，使用现代 AI 功能。

总结

AI 的到来，并没有让 SOLIDWORKS 3D CAD 早期的自动化功能过时。各类专家工具与装配智能工具，依托设计中已有的几何、约束关系与软件规则，快速处理定义明确的问题。它们的价值十分直观：减少重复步骤、加快故障排查，让工程师把更多时间投入工程决策。最新的 AI 能力是在此方向上的功能延伸，但并不会替代这些经过实践验证的现有工具。
