在SOLIDWORKS Toolbox中添加自定义规格

当所需标准件规格并未包含在 Toolbox 默认数据库中时，在 SOLIDWORKS Toolbox 内添加自定义规格是一项必不可少的操作。该功能在处理非标准紧固件，或是希望将 Toolbox 完整集成到工程工作流时尤其实用。

SOLIDWORKS Toolbox 支持添加自定义规格，以满足企业全部特定需求。

什么是 SOLIDWORKS Toolbox

借助 SOLIDWORKS Toolbox，用户可以快速将标准件插入装配体，无需从零手动创建紧固件。但有时会遇到默认 SOLIDWORKS Toolbox 数据库中没有的自定义标准件规格。

使用 SOLIDWORKS Toolbox 创建紧固件

Toolbox 标准库包含数以千计基于 ANSI、ISO、DIN、JIS 以及其他公认标准的标准件配置。

尽管库覆盖范围十分广泛，但仍然会遇到所需规格不存在的场景：

- 企业内部使用的自定义螺钉长度

- 继承旧版设计，需要使用非标准零部件

- Toolbox 默认数据库遗漏的标准规格

如何创建全新紧固件规格

不要创建互相独立的零散零件文件，可以直接在 SOLIDWORKS Toolbox 库中添加自定义规格，实现标准件集中管理，保证不同项目之间数据一致性。

打开 SOLIDWORKS Toolbox 设置

对 SOLIDWORKS Toolbox 执行任何修改之前，需要清楚数据存储位置。另外，如果企业使用共享 Toolbox，所有修改操作都应当与 CAD 管理员协同，因为新增或编辑内容会影响所有使用 Toolbox 的用户。

自定义规格标准件通过 Toolbox 设置完成配置，可以通过 SOLIDWORKS 系统选项，或是 Windows 开始菜单打开该设置。

在 SOLIDWORKS 软件中，依次点击【工具】→【选项】→【孔向导 / Toolbox】，再点击【配置】。

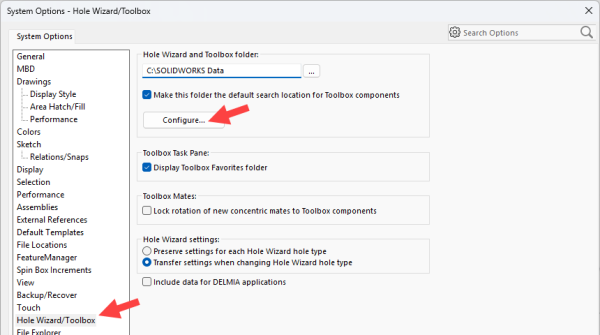

配置 SOLIDWORKS Toolbox

也可以通过 Windows 开始菜单打开：打开所有应用，找到`SOLIDWORKS Tools 20XX`，选择`SOLIDWORKS Toolbox Settings 20XX`。名称后面的数字随软件安装版本年份变化。

创建自定义标准件标准

虽然可以直接在原有默认标准内添加自定义规格，但推荐复制一份原有标准，为企业专属标准设置清晰名称。

这样可以把软件默认标准和企业自定义标准区分开来。之后可以取消勾选原有默认标准，保证用户仅可访问企业自定义标准。

打开 Toolbox 设置之后：

1. 选择【2‑自定义标准件】。

2. 在目标标准上右键，选择【复制】。

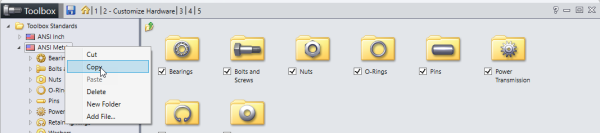

复制现有 Toolbox 标准

3. 在【Toolbox 标准】节点上右键，选择【粘贴】。

4. 将新复制出来的标准的说明修改为自定义名称。

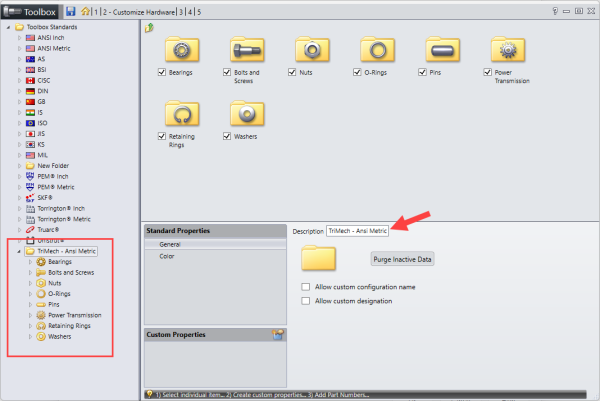

创建 SOLIDWORKS Toolbox 新的标准

5. 取消勾选原始标准。

注意：已有项目中如果使用过旧默认标准，零件与配置不会被删除，文件依旧引用原有标准。后续新插入的紧固件将使用这份自定义标准。

添加自定义长度或规格

最常见的修改场景是在已有规格上新增紧固件长度；部分场景需要新增一套完整规格，而不仅仅是新增长度。

在 Toolbox 中添加缺失的长度

1. 选中紧固件系列。

2. 在【标准属性】表格中找到【长度】。

3. 找到对应螺纹直径的规格范围，确认该长度确实缺失。

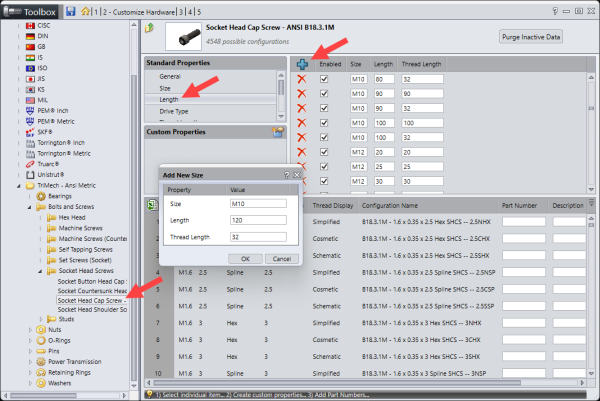

添加自定义长度

4. 点击加号图标，录入新的数值。

5. 保存修改。

后续用户从 Toolbox 调用该紧固件时，新增的长度就会出现在配置选项列表中。

创建全新规格

1. 打开紧固件系列。

2. 在【标准属性】表格找到【规格】。

3. 点击加号图标，新增一条规格。

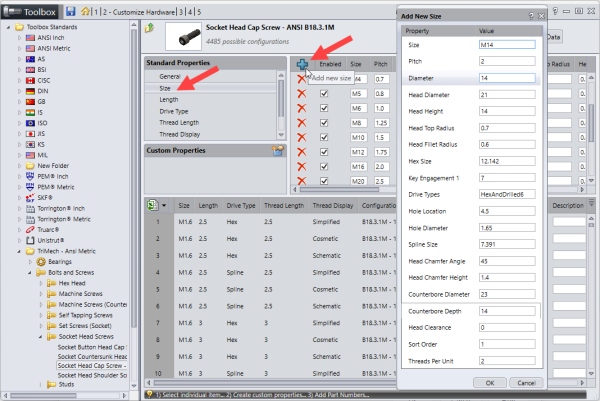

添加自定义规格

4. 录入全部尺寸参数。

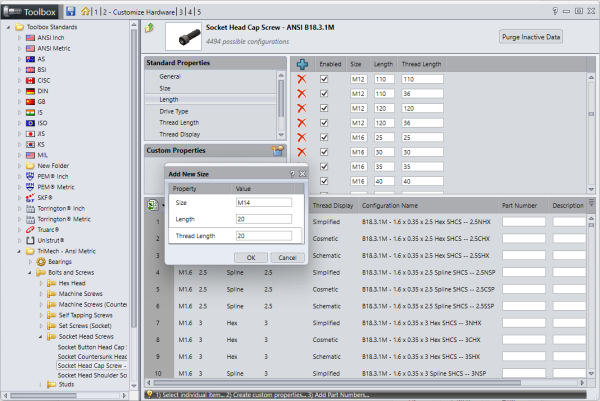

自定义尺寸

5. 定义长度、螺纹数据等附加属性。

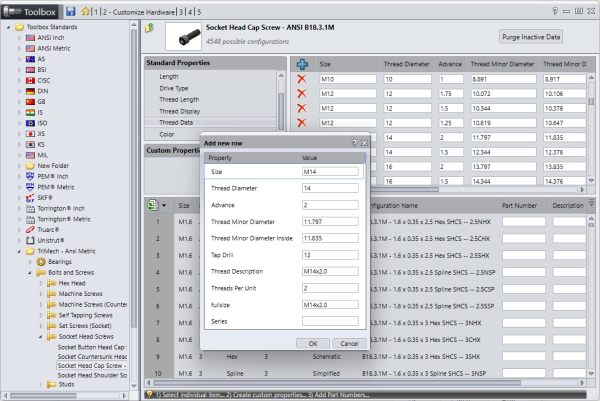

录入螺纹相关参数

SOLIDWORKS 会根据录入信息生成新的标准件配置。需要验证尺寸、螺纹参数匹配，零件号正常生成，插入新零部件时全部信息正常填充。

更新现有装配体

新增自定义标准、规格或者长度，不会对已经存在的标准件零部件产生任何影响。SOLIDWORKS Toolbox 数据库内原有默认规格不会被删除。

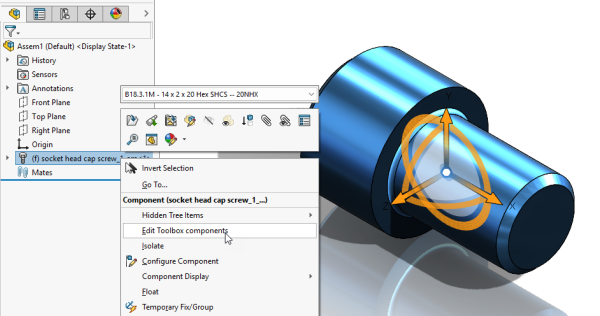

将现有紧固件切换至新的标准

新增规格仅对后续插入操作生效。可以手动修改已有零部件规格：在特征树中右键零部件，选择【编辑 Toolbox 零部件】。

共享 Toolbox 环境的最佳实践

做好规划、备份流程与管理员权限管控，自定义 Toolbox 规格就可以成为企业 SOLIDWORKS 标准体系的重要扩展。

最佳实践包含以下内容：

- 将 Toolbox 数据存放于网络位置或者 SOLIDWORKS PDM，而不是各个人的本地工作站，保证所有人访问同一套标准件库。

- 将 Toolbox 修改权限仅开放给 CAD 管理员，避免误操作。

- 可以开启登录时自动刷新 Toolbox 文件夹的选项。

- SOLIDWORKS 大版本升级时，Toolbox 数据库也需要同步升级；迁移新版本之后确认自定义标准件全部可用。

- 定期备份，一旦数据库损坏或者出现意外修改，可以快速恢复自定义标准件。
