借助SOLIDWORKS Design R2026x FD04的模型可变性创建产品变体

依托 SOLIDWORKS Design 全新功能，您可以通过集中式变量表控制产品尺寸、变型以及可选特征，基于可复用的主设计方案更加便捷地生成全新产品变体。

一套设计，数十种构建方式。修改尺寸、替换零部件或者添加可选特征，可行的组合数量会迅速增长。您可以创建 SOLIDWORKS 配置来表示每一种组合。但是，随着可选条件不断增加，在装配体及其零部件之间管理这些配置会变得愈发困难。

SOLIDWORKS Design R2026x FD04 最新功能交付版本推出了全新模型可变性功能，作为定义与生成这类产品配置的另一种实现方式。在顶层装配体定义输入项，将输入项关联至整个模型内的尺寸、特征、状态、SOLIDWORKS 配置以及配合关系。当输入项发生变更，装配体会重新建模，生成对应的全新产品变体。

下面以简易置物架案例演示该功能的工作方式。

定义产品可变性

假设您正在设计一款置物架，支持多种材料、尺寸、隔板数量以及可选特征。操作开始，在 FeatureManager 设计树中右键顶层装配体，选择模型可变性。系统会向装配体添加【可变性】文件夹以及变量表。

模型可变性支持定义三类输入项：

‑ 变型：从一组预定义数值中进行选择。

例如，您可以创建一个【隔板类型】变型，可选值为木材与金属。每一个数值都可以关联至隔板零部件已有的 SOLIDWORKS 配置。您也可以创建【隔板数量】变型，取值为 3、4、5。每一个取值可以控制框架高度以及隔板阵列的实例数量。

‑ 数值参数：在指定范围与单位内输入数值。

例如，长度与宽度数值参数可以更新隔板面板与框架，匹配所需尺寸。

‑ 选项：启用或者关闭可选零部件、特征。

选项组可以控制置物架是否配置背板或者底脚垫，也可以控制零部件内部特征，例如倒角边角。

以上输入项共同定义置物架全部可选方案。

在顶层控制整个装配体

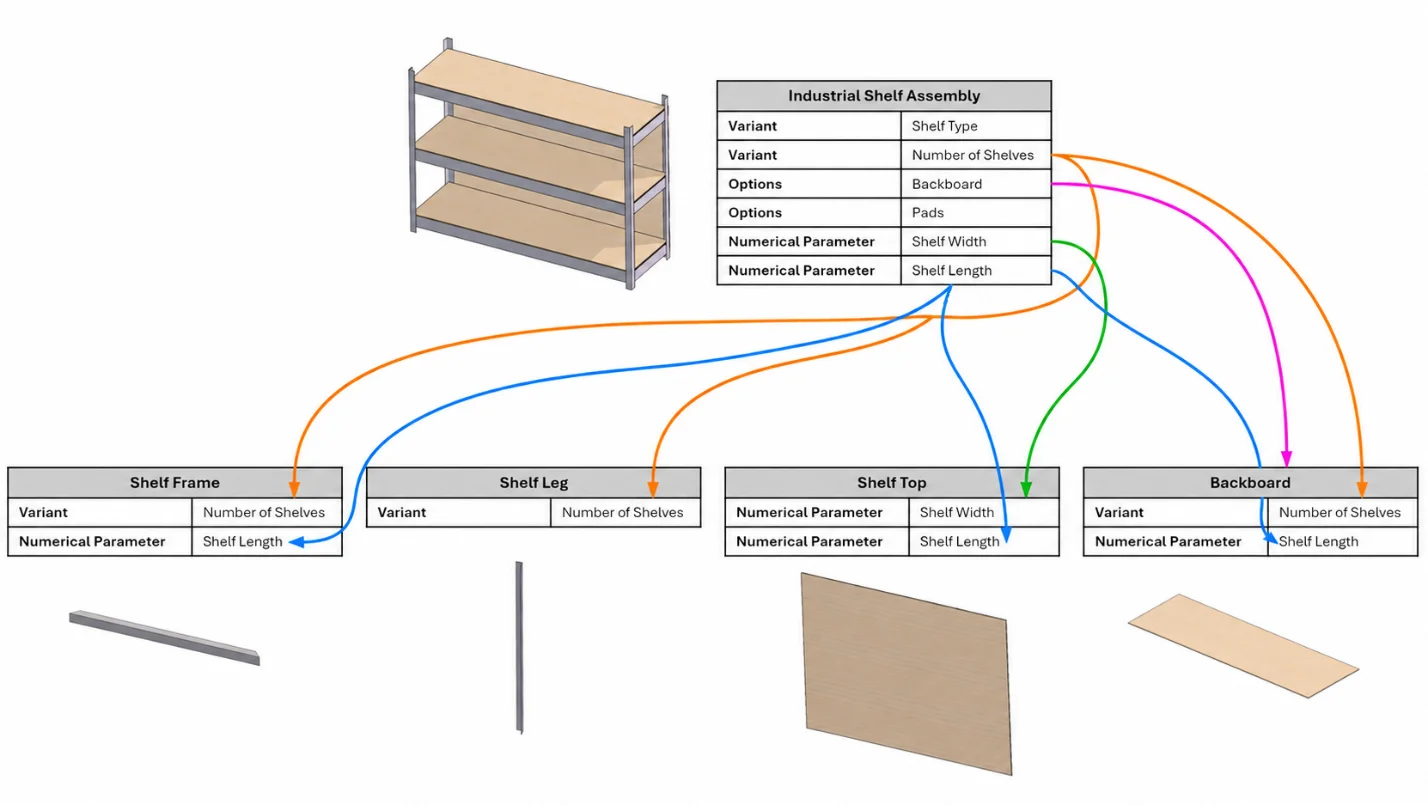

定义输入项之后，使用变量表，将输入项关联到装配体、子装配体与零件的各项参数。这些输入项可以向下级传递，作用于底层零件与子装配体的参数，实现产品级变更在整个装配体结构内传播。

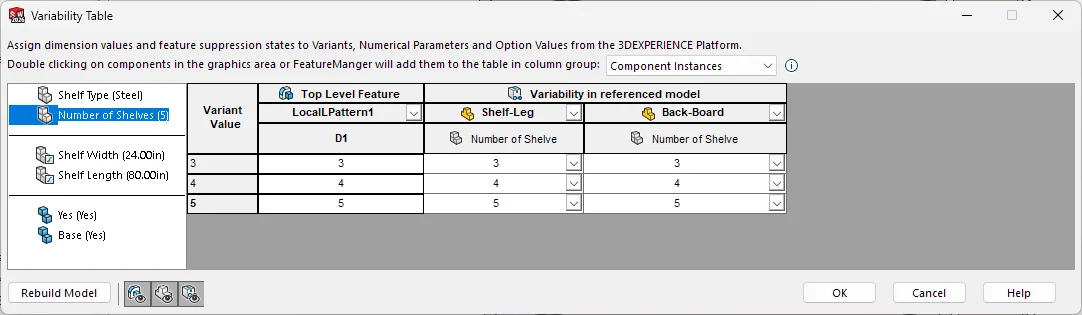

【隔板数量】变型可以控制隔板阵列以及框架高度。

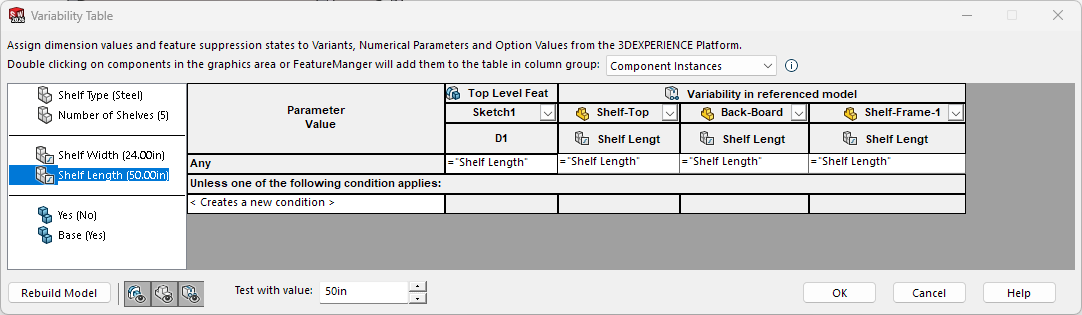

【隔板长度】与【隔板宽度】可以更新框架、背板以及隔板面板上的尺寸。

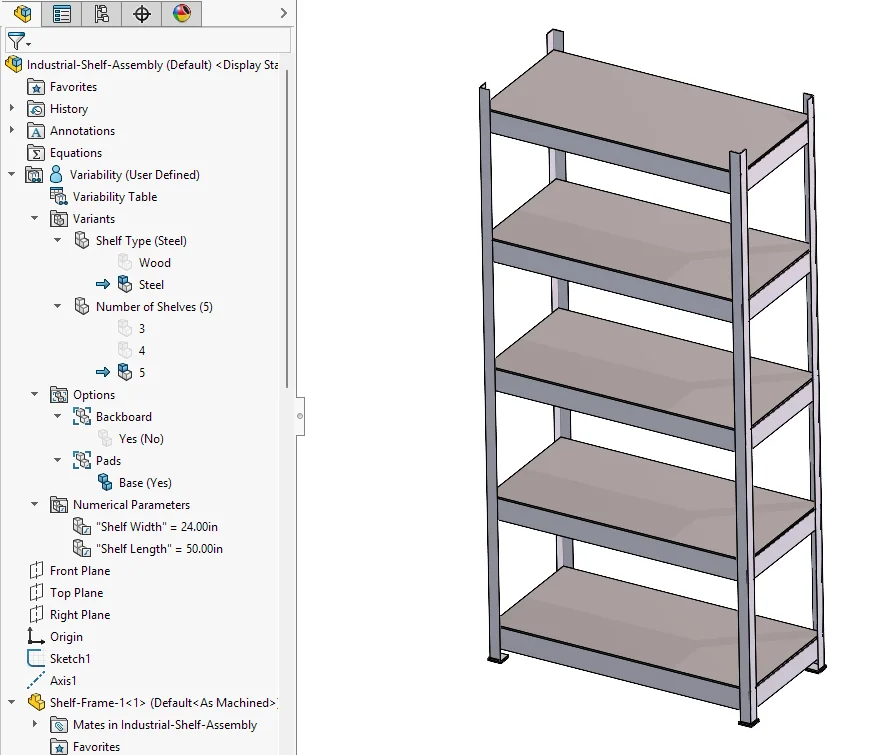

完成设计关联之后，假设需要一套配置五块 50 英寸 ×24 英寸钢制隔板、底部带脚垫的置物架。在 FeatureManager 设计树的模型可变性下选择对应取值。被关联的零部件、尺寸、阵列、特征将会更新，生成全新产品变体。

模型可变性与配置、设计表的区别

首先厘清两个相关概念。

SOLIDWORKS 配置是存储在 SOLIDWORKS 文件内部，零件或装配体的预定义状态。产品变体是向模型施加一组输入项后生成的设计结果。模型可变性依据输入项更新模型，但不会为每一个输出结果自动生成 SOLIDWORKS 配置。

SOLIDWORKS 配置与设计表非常适合管理一组确定的零件或装配体状态。举例，隔板零部件可以分别设置木材、金属、玻璃配置。设计表可以简化这类配置的创建与维护。

但是，在顶层装配体管理全部可能的组合则另当别论。假设置物架具备三种材料、三种隔板数量、倒角开关选项。想要表示全部组合，就需要 3×3×2，也就是 18 个顶层配置。再增加玻璃作为第四种材料，总数将上升至 24 个。

使用模型可变性，这些选择保持为独立输入项。您可以向隔板材料变型新增玻璃选项，并关联对应的隔板配置，而无需额外创建六个顶层配置。

模型可变性并不会取代 SOLIDWORKS配置。二者可以协同工作：配置定义零部件可用版本，模型可变性负责选择、协调这些版本，组成完整产品。

复用主装配模板生成全新产品变体

完成全部输入项关联后，该装配体即成为可复用的主装配模板。修改取值，即可生成所需变体。

如果该变体需要独立文件、零件号、工程图或者版本历史，可以使用已有工作流，例如【打包】或者【另存为新文件】进行保存。

将可变性定义保存在主装配体内，就无需为每一种产品组合维护独立配置。同时为后续设计者提供一套清晰可用的输入项，而不是一堆来自旧设计的冗长配置列表。

总而言之，SOLIDWORKS Design R2026x FD04 中的模型可变性提供一种全新方式，在顶层定义产品变体，并将其关联至装配体内部全部模型参数。如需观看该新功能演示视频，请访问此页面，进一步了解 SOLIDWORKS R2026x 更新。SOLIDWORKS Design R2026x FD04 各项增强功能现已正式可用！
