SOLIDWORKS教程：使用曲面上样条曲线创建地球模型

本 SOLIDWORKS 教程将通过创建一款地球主题模型，演示曲面上样条曲线与分割线特征的使用方法。

本 SOLIDWORKS 教程通过创建地球主题模型，演示曲面上样条曲线和分割线特征的使用方法。本次设计初衷是希望以更有表现力的方式呈现地球。项目最初考虑使用贴图来表现大陆板块，但设计思路逐步演变为制作玻璃地球仪，以此凸显星球的脆弱感。设计思路转变之后，我第一次尝试使用曲面上样条曲线工具，也体会到该工具强大而灵活的能力。

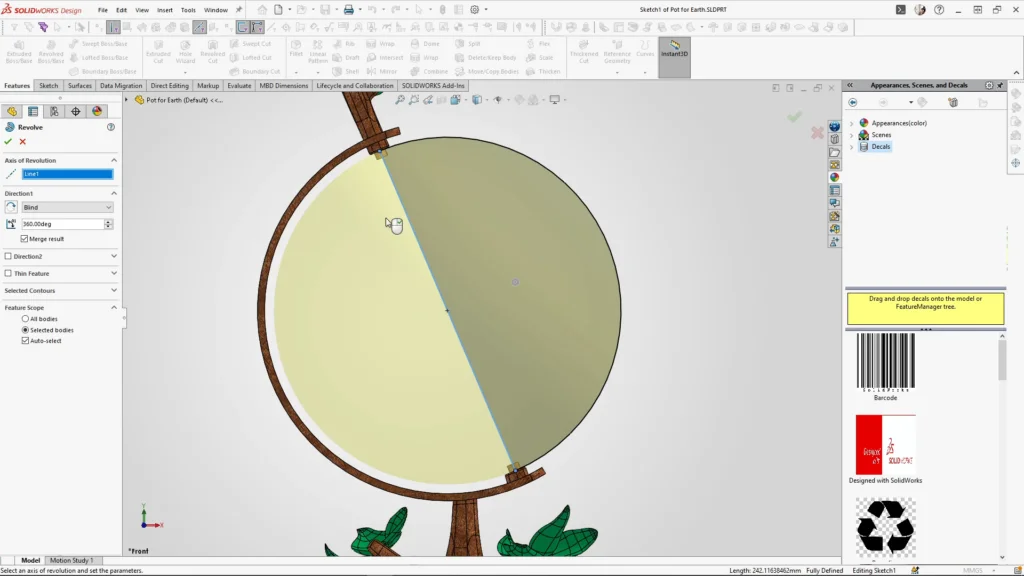

设计流程起始于一份此前在3DEXPERIENCE xShape应用中创建的花盆模型。打开该零件，在前视基准面上新建草图。使用直线工具，从地球仪支柱的中心点向对侧绘制一条直线，再使用圆弧工具绘制出半圆轮廓。随后对该轮廓执行旋转凸台，生成球体实体，注意设置结果为不合并结果。

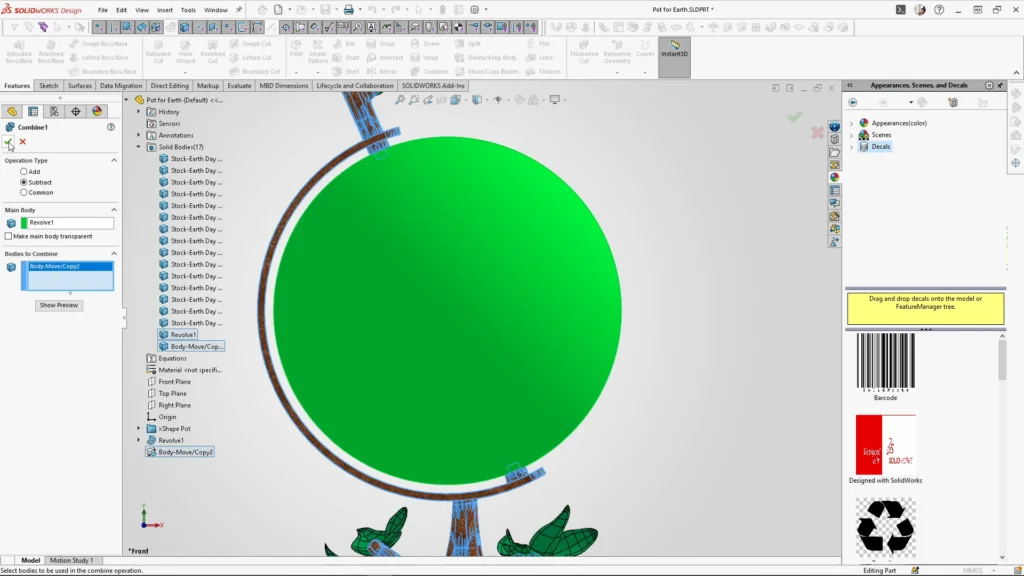

为将花盆结构整合至地球仪模型，使用移动 / 复制实体特征生成花盆的复制体。接着调用组合特征，将操作类型设置为【减除】。选择球体作为主要实体，从实体列表选中复制得到的花盆实体。执行命令后，球体上生成凹陷结构，使地球仪可以安置在支柱上并且能够绕轴旋转。

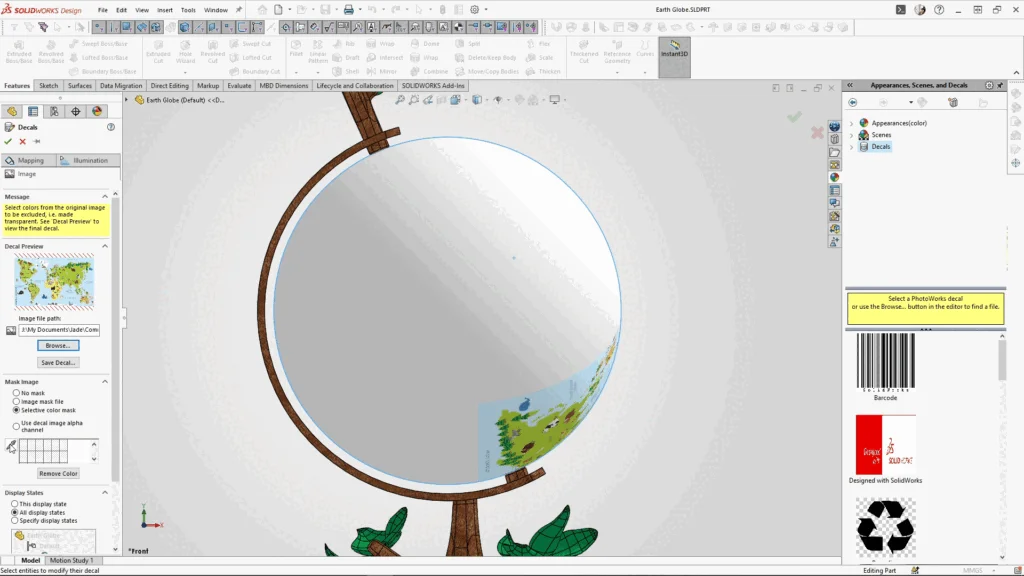

为保留原始花盆源文件，将零件另存为新文件，命名为 Earth Globe（地球仪）。选中球体表面，使用编辑贴图工具导入世界地图 PNG 图片。在蒙版图像设置中，将蒙版类型修改为【选择性颜色蒙版】，使用吸管工具移除图片的淡蓝色背景。该步骤虽非必需，但可以消除图片边界，允许图片相互叠加而不会遮盖地图，简化贴图映射流程。

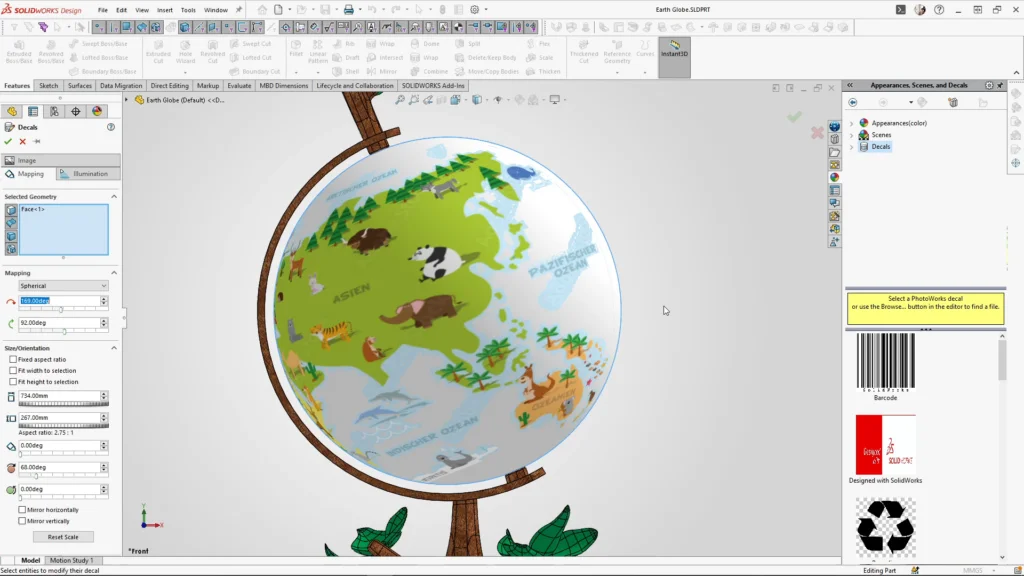

在映射设置中，SOLIDWORKS软件自动启用球面映射。使用经纬度控件调整贴图位置，取消勾选【锁定纵横比】，使图片能够适配球体完成缩放。继续通过轴向方向控件调整，直至地图对齐到位。确认贴图在整个球体上的位置无误后，完成贴图应用。

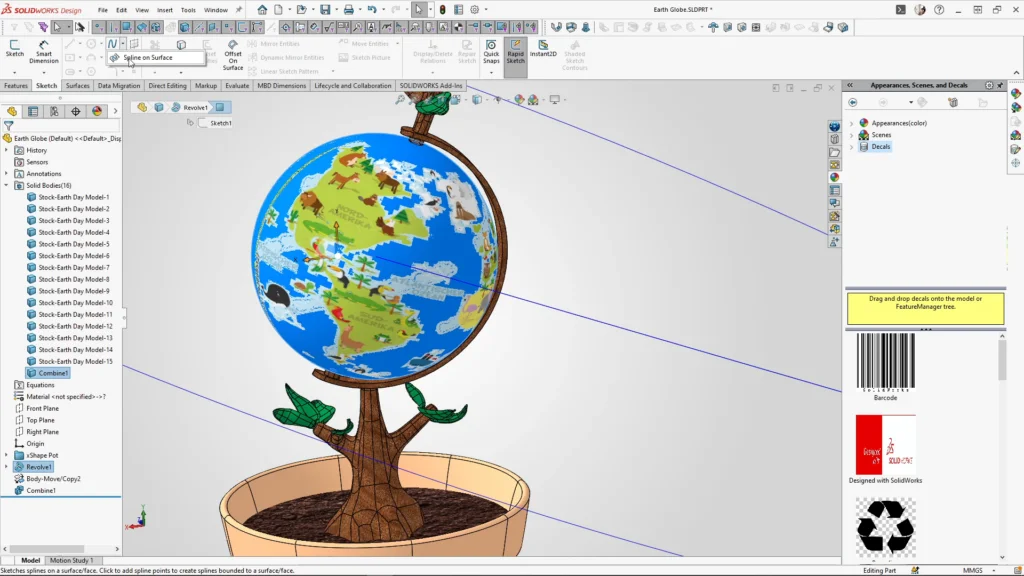

贴图设置完成后，从【草图】选项卡调用曲面上样条曲线工具。使用该工具直接在球体表面描摹大陆轮廓。尽管初始贴图的细节精度有限，但足以作为本教程演示的参照；最终成品则使用了分辨率更高的参考素材。

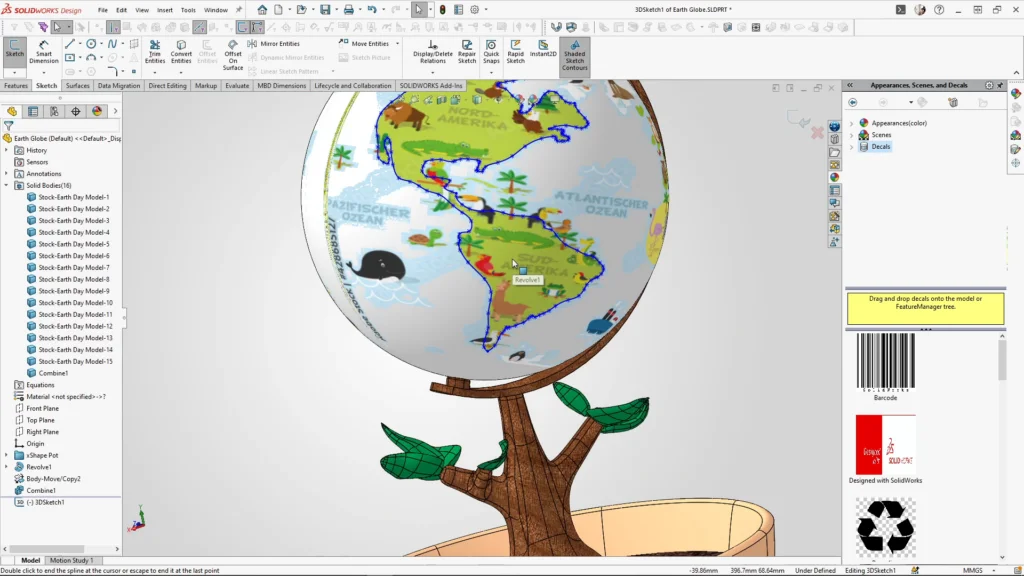

绘制样条曲线时，沿着复杂轮廓放慢绘制速度，偶尔按下键盘 Esc 键退出，重新启用样条曲线工具，以此生成转折锐利的轮廓。为简化模型，避免草图过于复杂造成SOLIDWORKS软件卡顿，没有一次性完成整个地球的描摹，而是拆分为三份独立的分割草图。

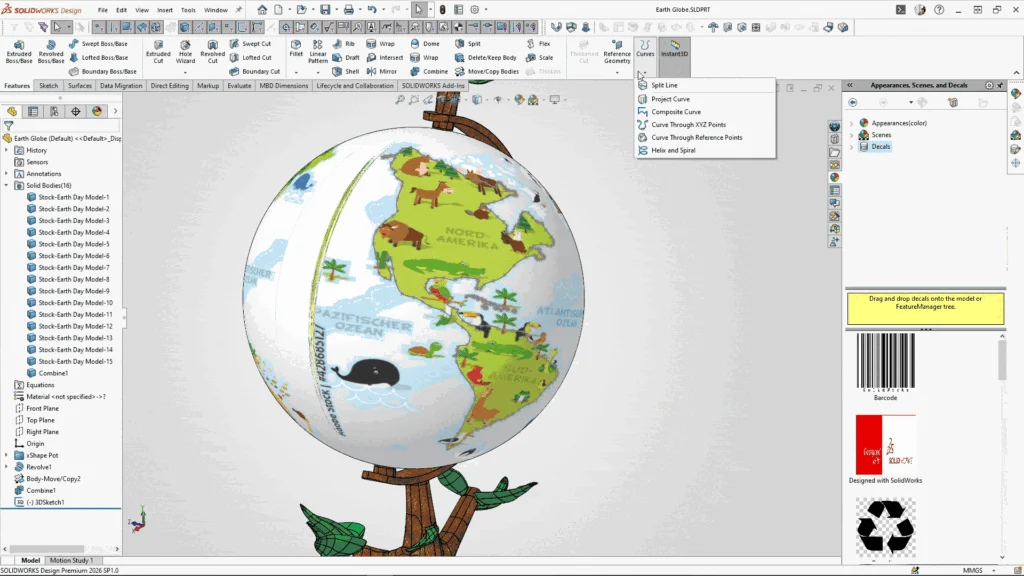

全部草图绘制完毕之后，再执行分割线特征；如果绘制一份样条草图就直接应用分割线，贴图会发生丢失。调用分割线工具，分割类型选择【相交】，依次选中每份草图以及球体面，曲面分割选项保持为【自然】。执行命令后，球体表面将按照描摹的草图轮廓完成分割。

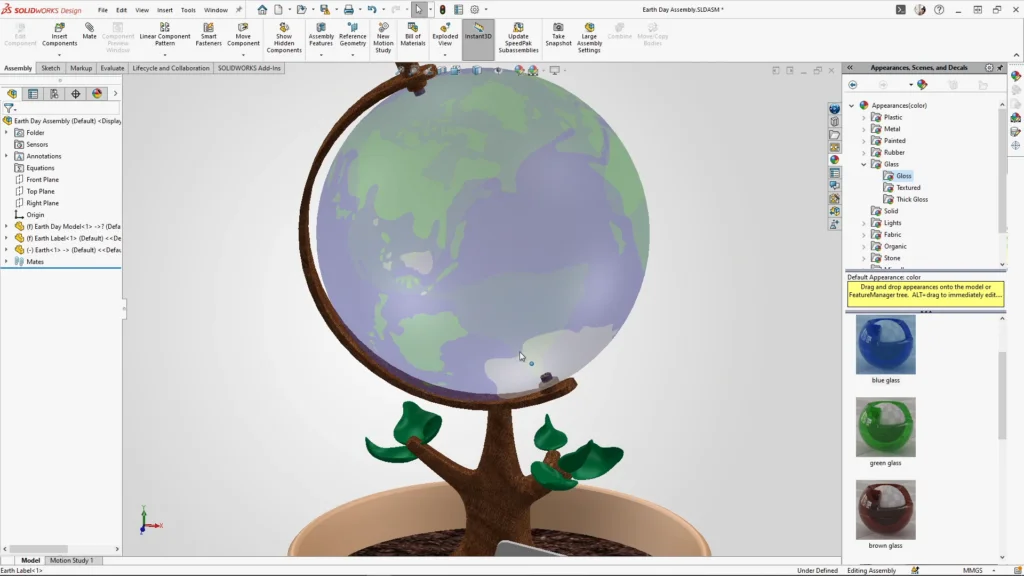

为实现最终外观效果，给分割出来的大陆区域赋予绿色玻璃外观，海洋区域赋予蓝色玻璃外观，强化通透易碎的视觉风格。完成后的零件文件保留全部三份草图，得到细节完整的地球仪模型。将模型导入 SOLIDWORKS Visualize，给玻璃外观添加磨砂纹理，避免球体过于通透，让地图图案更加清晰。

使用保存实体特征，将球体与花盆实体一同导出至装配体。在装配体中添加配合关系，让地球仪可以自由绕自身转轴旋转。再添加小型植物标签，标注文字 “Earth（地球）” 完成整体设计。基于该最终装配体制作动画，使用 SOLIDWORKS Visualize 完成渲染输出，完整呈现设计构想。

该项目不仅展示了曲面上样条曲线、分割线等工具的技术能力，同时也体现出：巧妙的设计构思与外观材质设置，能够把简单模型升级为富有表现力、具备内涵的作品。
