SOLIDWORKS 框选操作使用方法

SOLIDWORKS 框选功能允许您拖动框体覆盖需要选中的对象，完成特定图元的拾取。虽然表面上看该功能十分简单，但很多客户并不了解部分操作技巧，未能将该工具发挥到 SOLIDWORKS 软件工具箱中的最佳水平。拖动框体的方向不同，选中的对象也会不同，在某些场景下该功能非常实用。

SOLIDWORKS 框选操作使用方法

在 SOLIDWORKS 中使用框选时，拖动方向会改变框体颜色以及选中的对象。

• 从左向右拖动：仅选中完全处于选择框内部的对象，框体显示为蓝色实线框。

• 从右向左拖动：选中所有在选择框内部或者与选择框相接触的对象，框体显示为绿色虚线框。

每种文档类型都有框选默认高亮的几何对象类型。如果您需要在文档中选择边、零部件、草图实体、尺寸或注解以外的其他几何类型，则必须使用选择过滤器。

SOLIDWORKS 从左向右框选

从左向右选择的框边界为实线，框体颜色为蓝色。在下方示例中，您必须拖动框体完全包裹千斤顶顶部与销钉，才能选中它们。

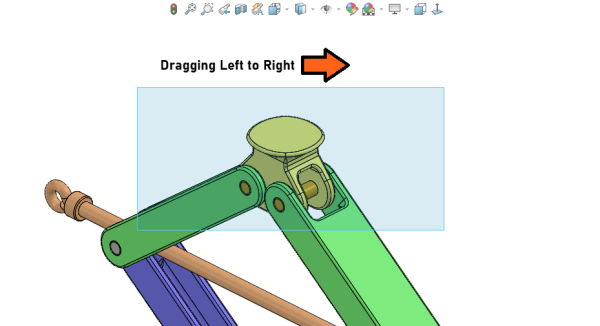

SOLIDWORKS 框选：从左向右拖动框体

松开鼠标后，千斤顶支架的绿色上臂不会被选中，因为它们没有被选择框完全覆盖。

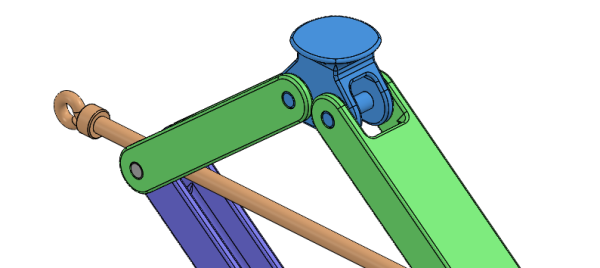

从左向右框选零部件

您可以看到千斤顶顶部与销钉以蓝色高亮，表示已被选中。

SOLIDWORKS 从右向左框选

从右向左选择的框边界为虚线，框体颜色为绿色。在下方示例中，在与之前相同区域拖动选择框，框体完全包裹千斤顶顶部与销钉，同时也接触到装配体中的其他零部件。

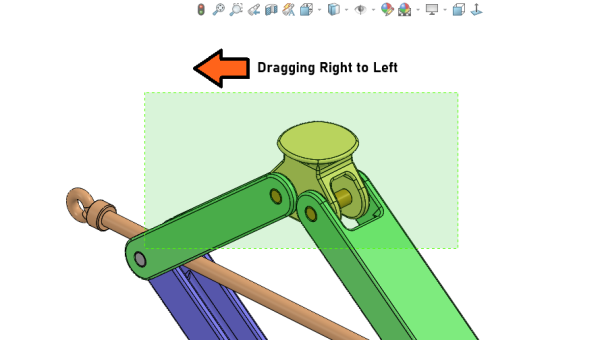

从右向左框选

与前面的选择结果不同，千斤顶支架的绿色上臂、螺钉、一侧销钉以及一根下臂均被选中，因为它们接触到绿色选择框。

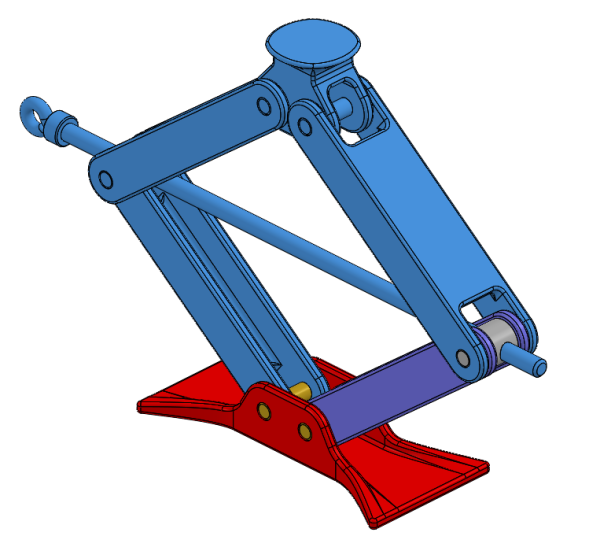

从右向左拖动的结果

绿色选择框选中的所有项目均以蓝色高亮。根据您想要选择的对象及其在模型上的位置，您可以选用从左向右或者从右向左的选择方式拾取所需零部件。

修改已有框选结果的方法

搭配框选工具修改现有选择集，还有另外两项操作方式。

• 按住 Shift 键并使用框选工具对已有选择集操作，新框内的所有对象将添加至原有选择集中。

• 按住 Ctrl 键并使用框选工具对已有选择集操作，框内对象的选中状态将进行反向切换。

使用以上任意按键修改框选时，框体以外的原有选中对象不会发生变化。您还可以在【系统选项】的【选择】分支中，开启或关闭隐藏边的选择功能。

更多 SOLIDWORKS 省时技巧

SOLIDWORKS 框选是高效完成零件、装配体与工程图设计的必备工具。这类工具虽然在 SOLIDWORKS 培训课程中有所讲解，但客户时常需要复习，才能牢记 SOLIDWORKS 的一些实用工具。
