SOLIDWORKS 草图折弯与边线法兰的使用场景

在 SOLIDWORKS 三维 CAD 中创建任意零件，往往存在多种建模思路与起始方式，最终都能得到同一个成品模型。针对钣金零件，根据所使用特征的不同，主要分为两种设计思路：1）优先以成品形态作为设计目标；2）优先以坯料基材作为设计出发点（如同在电脑屏幕上模拟实物加工过程）。总体而言，边线法兰（Edge Flange）特征更适配第一种思路，而草图折弯（Sketched Bend）更适配第二种思路。本文将介绍这两种建模方式，以及各自适用的选用时机。

草图折弯的优势

草图折弯与边线法兰在 SOLIDWORKS 中都可以完成相同钣金零件的建模，但二者建模逻辑截然不同。草图折弯是在钣金件折弯前，通过草图来定义折弯线。也就是说，草图折弯允许您直接绘制展开图来完成零件建模。但钣金材料在折弯时会发生拉伸变形，因此展开图标注的尺寸，和折弯成型后的成品尺寸并不一致。

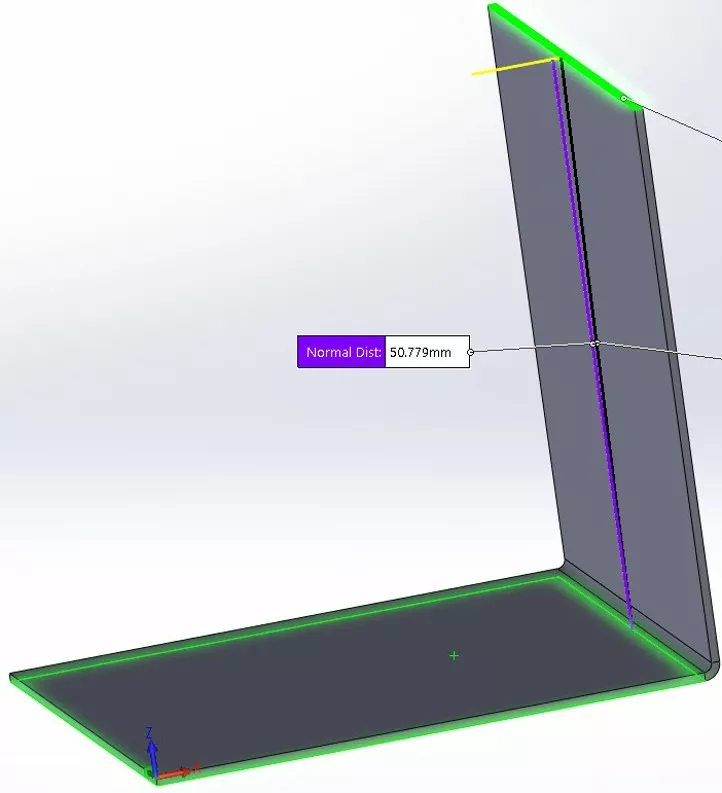

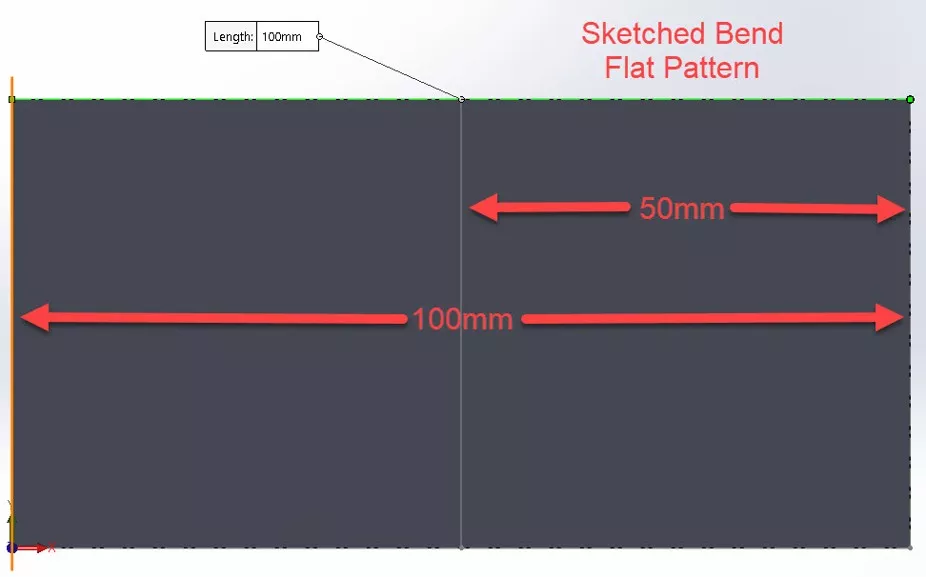

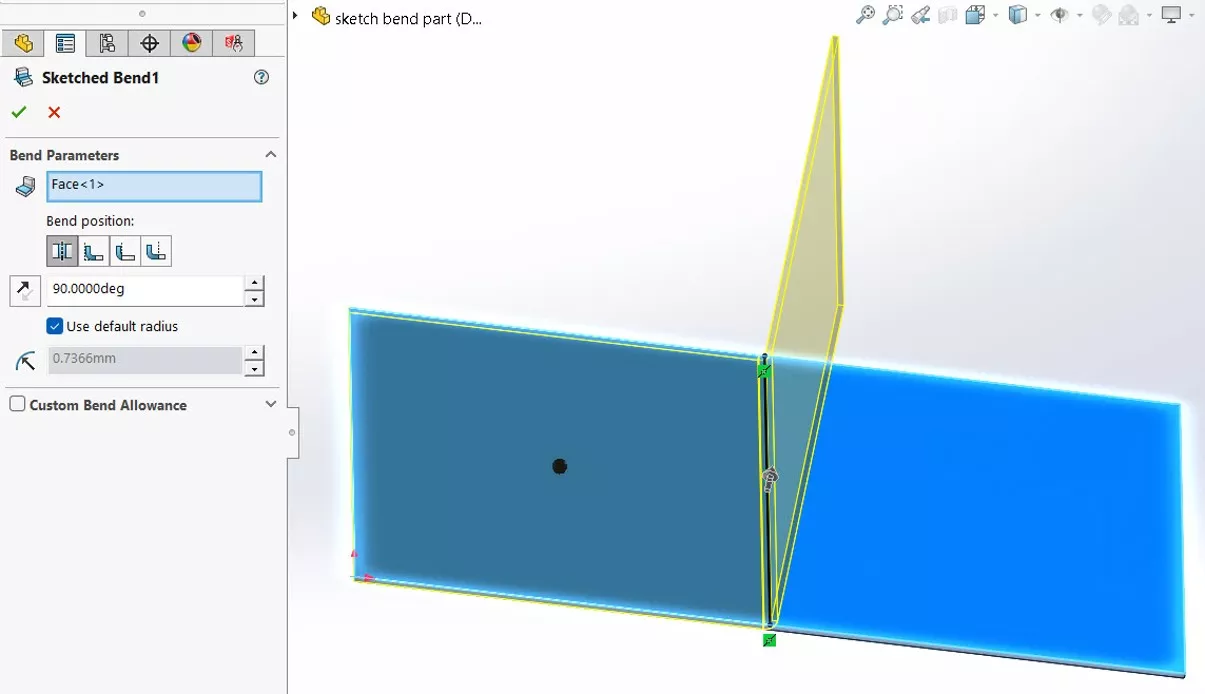

在本例截图中，草图折弯的草图线距离这块长度 100mm 的钣金坯料边缘为 50mm。完成折弯后可以观察到，受材料拉伸影响，法兰高度相比草图中标注的距离多出 0.779mm。

什么时候使用边线法兰？

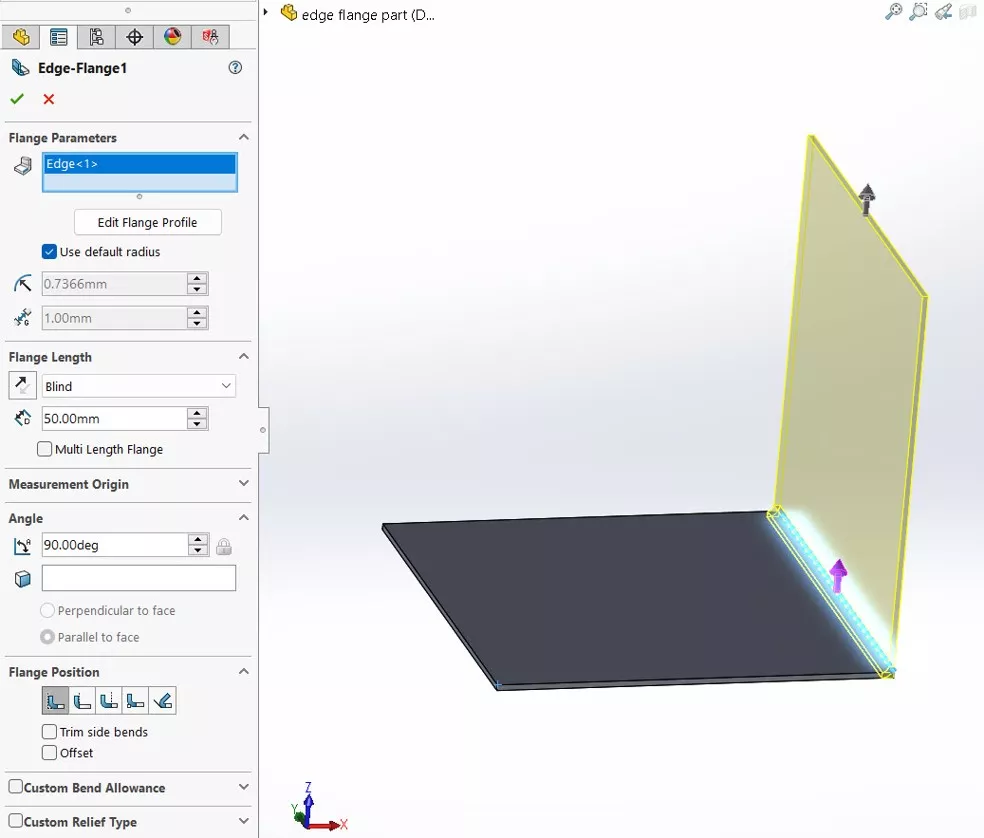

边线法兰是在已有基体零件上追加材料，生成折弯成型结构。通过这种追加材料的方式，SOLIDWORKS 支持直接定义零件成型后的最终尺寸。该方式非常适合对折弯成品尺寸精度有严格要求的场景。但这种精度优势可能会带来材料成本方面的问题：其展开尺寸通常不会是适配标准板材坯料的规整整数尺寸。

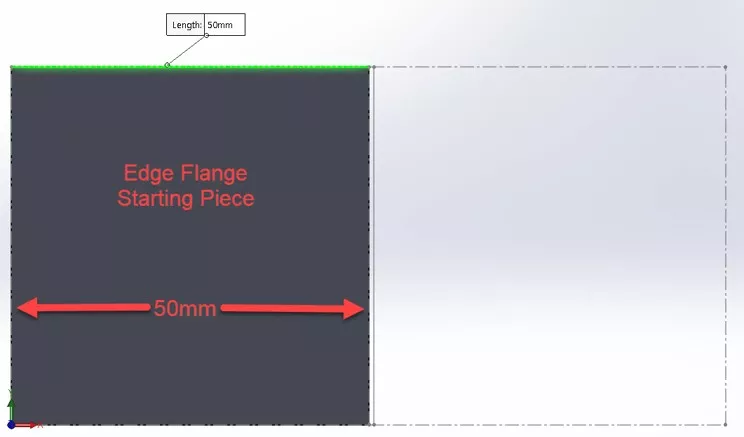

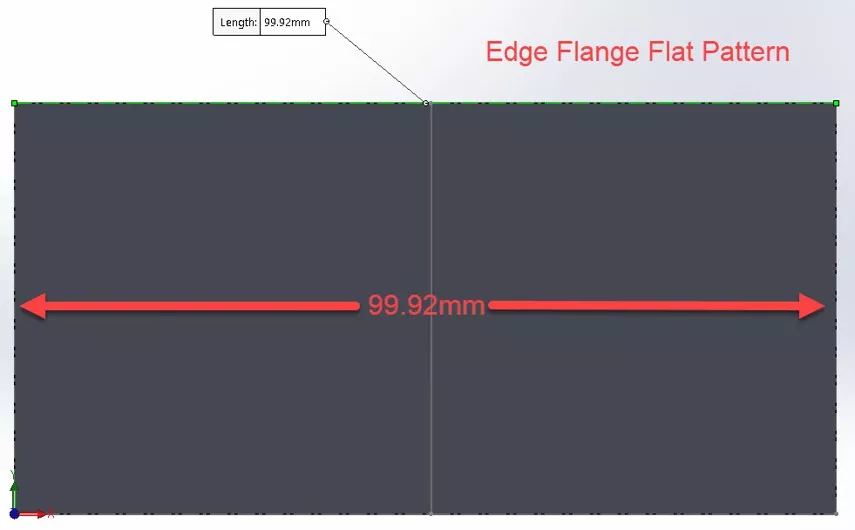

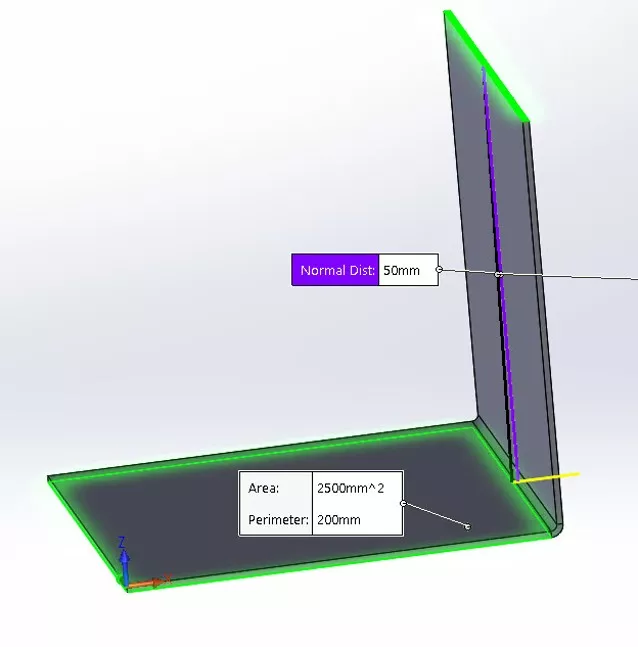

在本例中，在 50mm×50mm 的基体法兰上添加一个 50mm 边线法兰。可以看到折弯后的法兰长度严格等于 50mm，但为了补偿折弯拉伸量以保证成型法兰恰好为 50mm，展开后的坯料尺寸会略小。如果原材料是宽度 100mm 的标准板材，该情况可能需要额外的裁切工序。

使用折弯位置控制长度

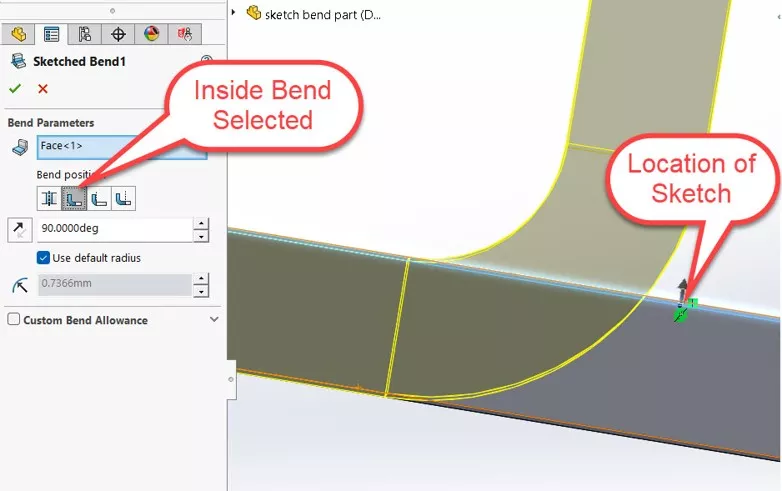

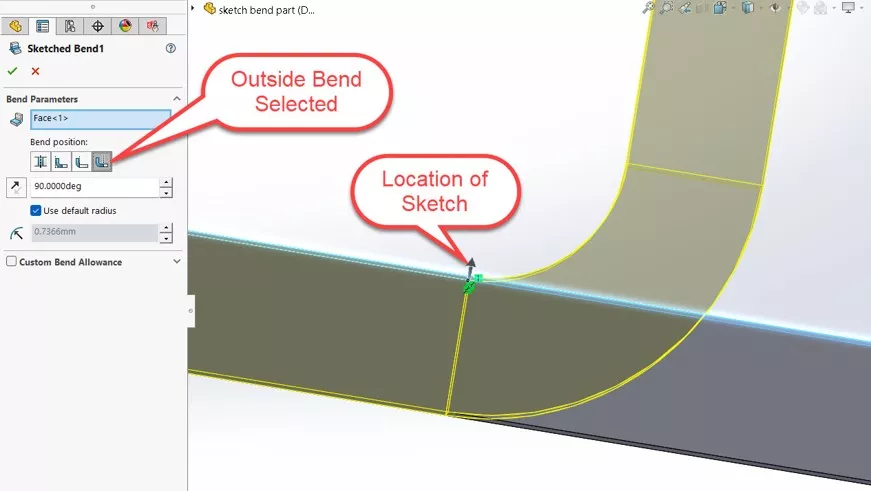

创建草图折弯时，设置折弯位置是控制钣金特征长度的一种手段。该选项用于定义法兰相对于二维草图的位置。该方式无法保证折弯后法兰获得精确长度，但能够大幅提升长度可控性。

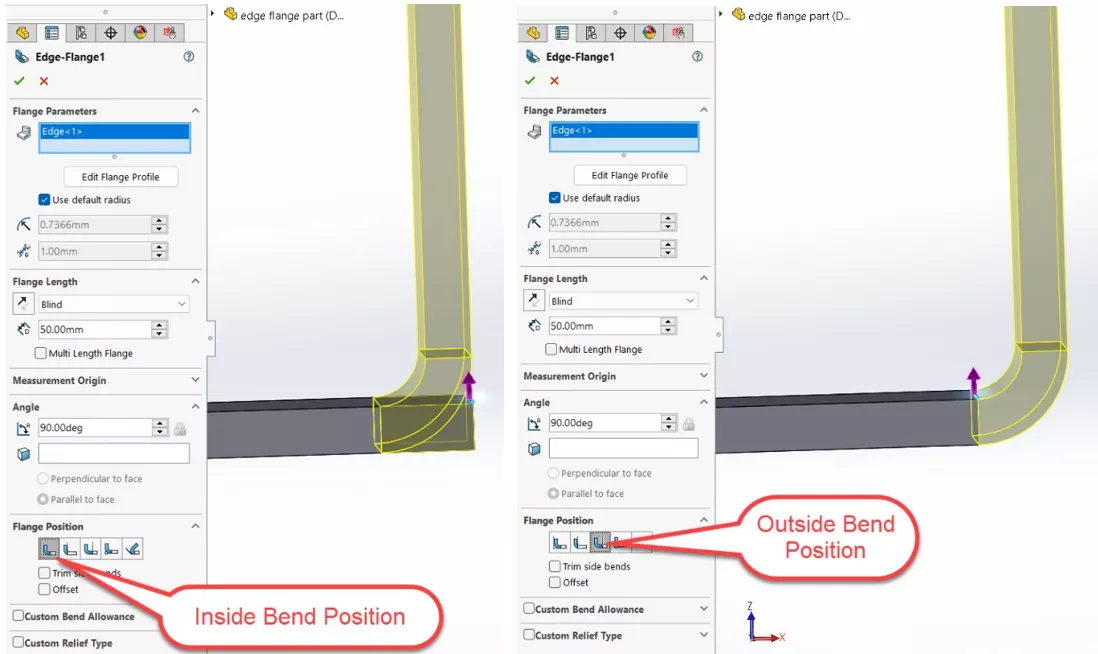

边线法兰同样具备折弯位置选项，但二者效果存在差异。调整边线法兰的折弯位置，会改变折弯线在展开图上的位置，您可以自主选择是否影响原始坯料长度；该设置不会改变正在添加的法兰本身的成型长度。

总结

当法兰成型后的长度要求不严格，或是需要按照标准钣金坯料规格标注展开尺寸时，请使用草图折弯。当优先保证零件成品尺寸精度时，请使用边线法兰。
