SOLIDWORKS 简化工具（Defeature）使用方法

当向企业外部人员，例如客户、供应商、承包商以及其他相关方共享 CAD 数据时，除了数据交付本身，保护文件中的知识产权（IP）同样至关重要。通常情况下，SOLIDWORKS 装配体中会包含各类知识产权信息，体现为机构结构、尺寸参数、设计特征与零部件等内容。这些涉密细节十分关键，不适合对外泄露。SOLIDWORKS 提供一款实用工具 ——简化（Defeature），该工具可以生成装配体 / 零件的简化表达模型，同时剔除不需要的设计细节与特征。

经由该工具处理后的 CAD 数据，使用者能够清晰识别装配体 / 零件的整体外形，却无法获取原始模型的内部设计细节。

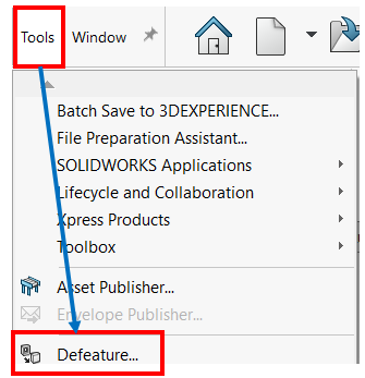

该工具的调用路径：下拉菜单【工具】→【简化】。

简化工具初始提供两种简化处理方式：

方式一：通过移除内部零部件与特征，对装配体 / 零件几何进行简化。该方式适用于要求简化后的装配体 / 零件外轮廓与原始几何外形保持高度一致的场景。

方式二：通过移除内部零部件与特征，并生成装配体 / 零件的轮廓剪影，对几何进行简化。该方式适用于不要求简化模型和原始几何外形严格一致的场景。

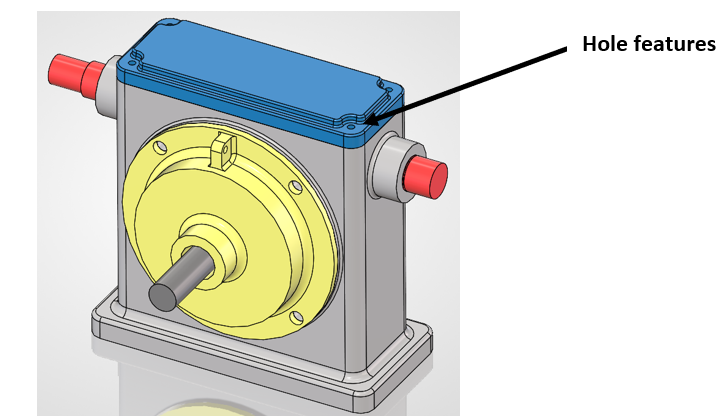

为演示简化工具的处理效果，本文以齿轮箱装配体作为示例执行简化操作。下方附图分别展示完整装配体以及装配体剖视图，用于呈现内部零部件。

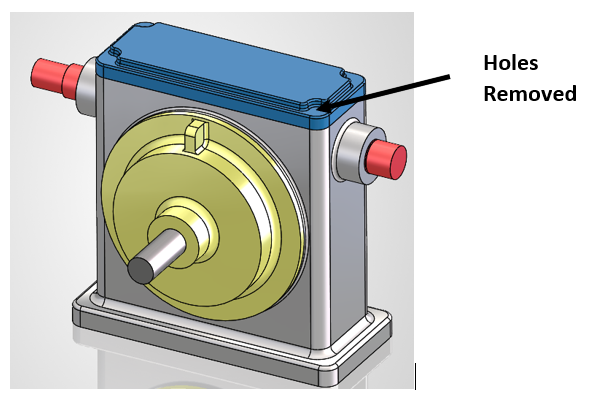

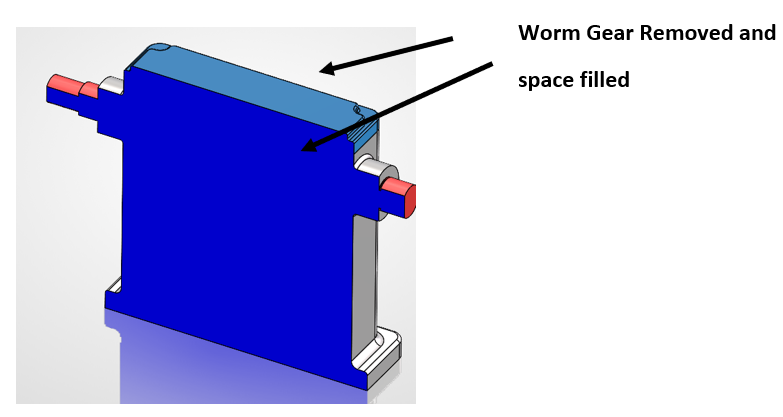

我们采用保留外部几何、剔除内部设计细节的方式简化该装配体，使用简化工具移除内部蜗轮以及孔特征。执行简化命令后，工具将删除全部孔特征以及内部零部件蜗轮。移除蜗轮之后，原有空腔区域会填充为实体，轴零件也无法再单独识别。通过这种处理方式，简化工具既保留装配体外型轮廓，又可以移除设计特征以及关键内部零部件，实现模型知识产权保护。

知识产权保护：在向客户、供应商或外部相关方分发 SOLIDWORKS 模型前，简化工具可移除内部零部件与专有设计细节。

生成简化模型：可去除孔、圆角、筋等非必要精细几何特征，生成干净、轻量化的产品表达模型。

管控对外交付信息：工程师仅保留接收方所需的外部几何与对接接口，避免涉密设计信息被不必要地泄露。

提升模型性能：经过简化的模型几何量更少、细节更少，在大型装配体环境下打开、操作与调用更加流畅。

支撑更安全的外部协同：企业对外交付独立的简化模型而非原始生产装配体，兼顾客户使用需求与 CAD 数据、知识产权保护。

SOLIDWORKS 简化工具是一款实用功能，用于在简化模型的同时保护重要设计资料。工程师在将模型交付外部相关方前，可以移除内部零部件、多余特征以及精细几何。通过只开放必要层级的设计信息，企业能够提升协同效率、降低模型复杂度，最重要的是保护宝贵的知识产权（IP）。
