SOLIDWORKS 网格实体建模工具(第 4 课)

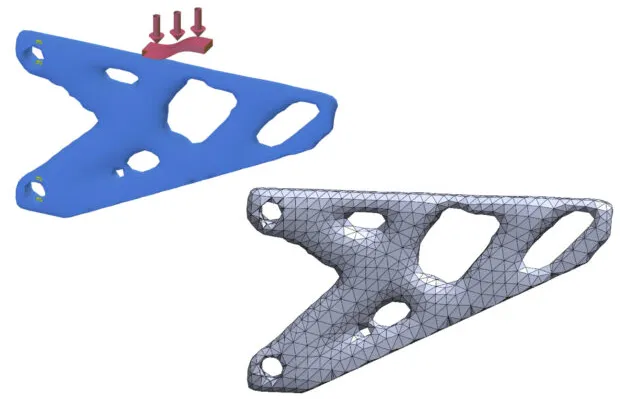

在第 1 课和第 2 课中，我们重点介绍了如何使用 SOLIDWORKS 桌面环境为增材制造流程应用设计算例和拓扑算例。在第 3 课中，我们保存了零件并在 SOLIDWORKS 中打开了实体和网格模型。

在第 4 课中，我们将研究 SOLIDWORKS 中的一些网格建模工具。

您可以使用现有的 Mesh 模型做什么？我们可以直接将网格模型导出为 STL （*.stl） 文件、增材制造文件 （*.amf） 或 3D 制造格式文件 （*.3mf）。从那里，我们可以讨论增材制造流程。

但是，无法缩放或编辑常规网格模型。无法应用材料，并且模型没有质量。

我们将探索 SOLIDWORKS 中的一些工具，以从网格模型创建网格实体。这些工具提供了缩放、添加材料以及创建面和曲面以配合 SOLIDWORKS 中其他零部件的功能。

在本课中，打开在第 3 课中创建的现有网格零件。应用材质。查看零件 Properties （属性）。应用 Surface From Mesh （从网格生成曲面） 工具。在支撑圆柱体内的顶部创建一个可选曲面。应用几何参考轴。参考轴可用于在装配体内部生成同心配合。接下来，在网格体上创建一个 Planar Surface。创建参考平面。在装配体中使用带有宽度配合或重合配合的参考基准面。在参考平面上创建一个 Boss Extrude，并在网格体上生成 Up To Surface End Condition （直到曲面结束条件）。

启动 SOLIDWORKS 并打开第 3 课的零件

从桌面启动 SOLIDWORKS 会话。

双击 SOLIDWORKS 2025 图标。此时将显示欢迎 – SOLIDWORKS 对话框。

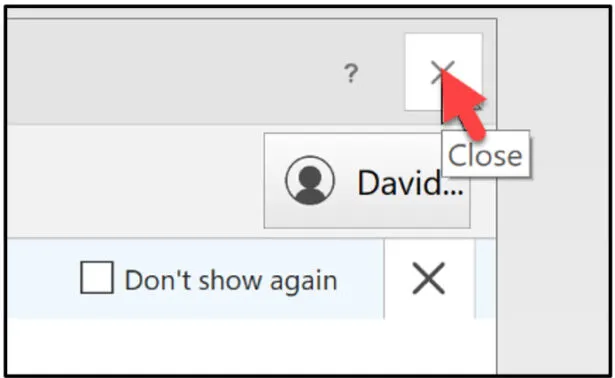

关闭 Welcome （欢迎） 对话框。

打开您在第 3 课中创建的 SOLIDWORKS Cantilever_Bracket_Topology 研究1_smoothed_mesh_body零件。

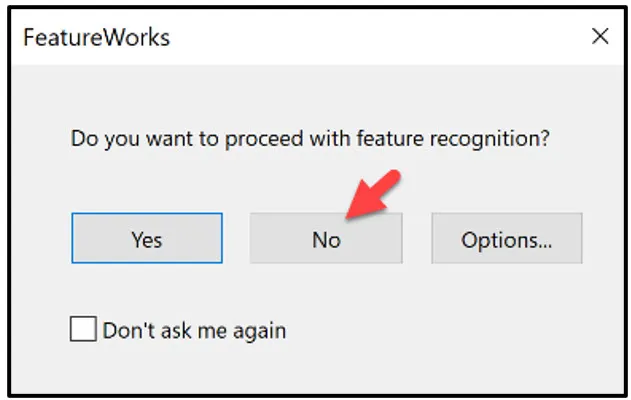

如图所示，单击 No （否）。

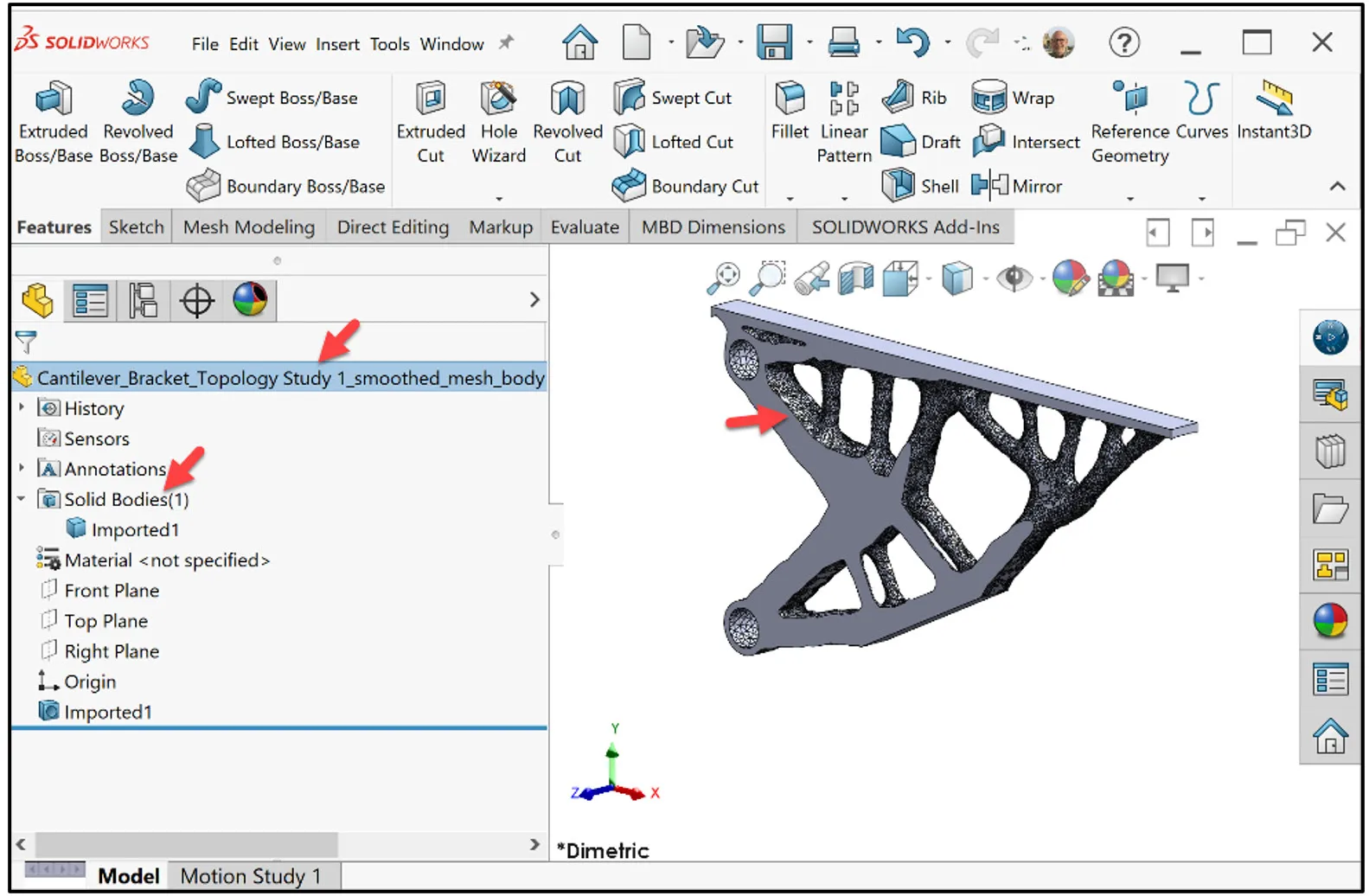

查看零件 FeatureManager。

零件将作为 Mesh 实体打开。因为它是网格实体，所以您可以添加材料，并生成面和曲面以配合 SOLIDWORKS 中的其他零部件。

添加材质

将材质添加到 Mesh 实体。

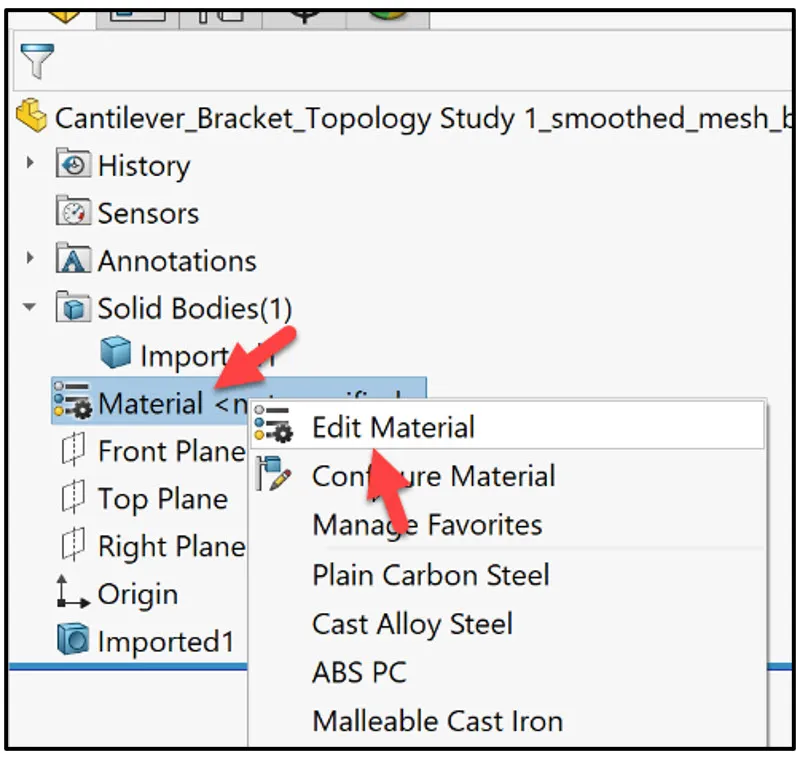

右键单击零件 FeatureManager 中的材料。

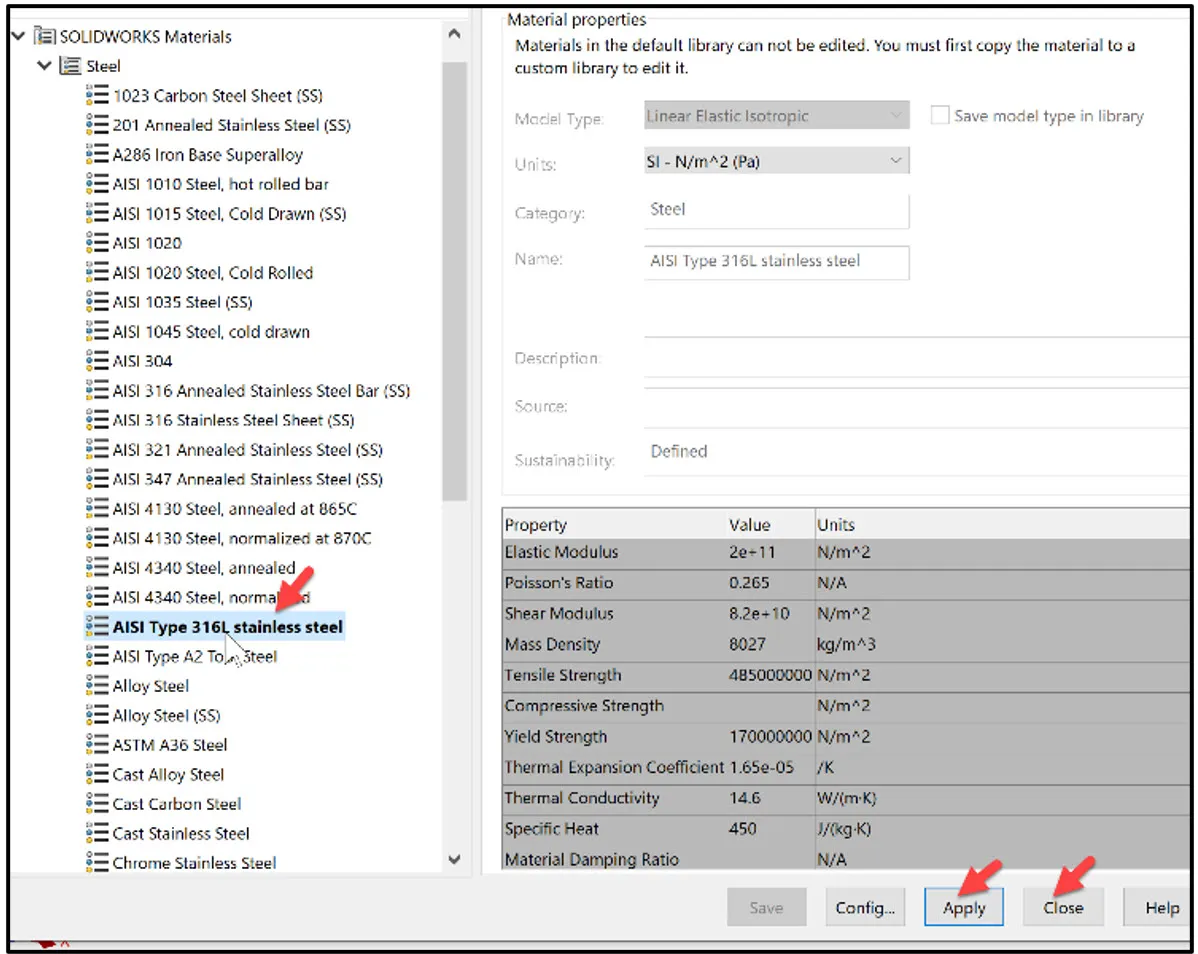

单击 Edit Material。此时将显示 Material （材料） 对话框。

在此示例中，我们选择了 316L 不锈钢。单击 Apply。单击 Material 对话框中的 Close。

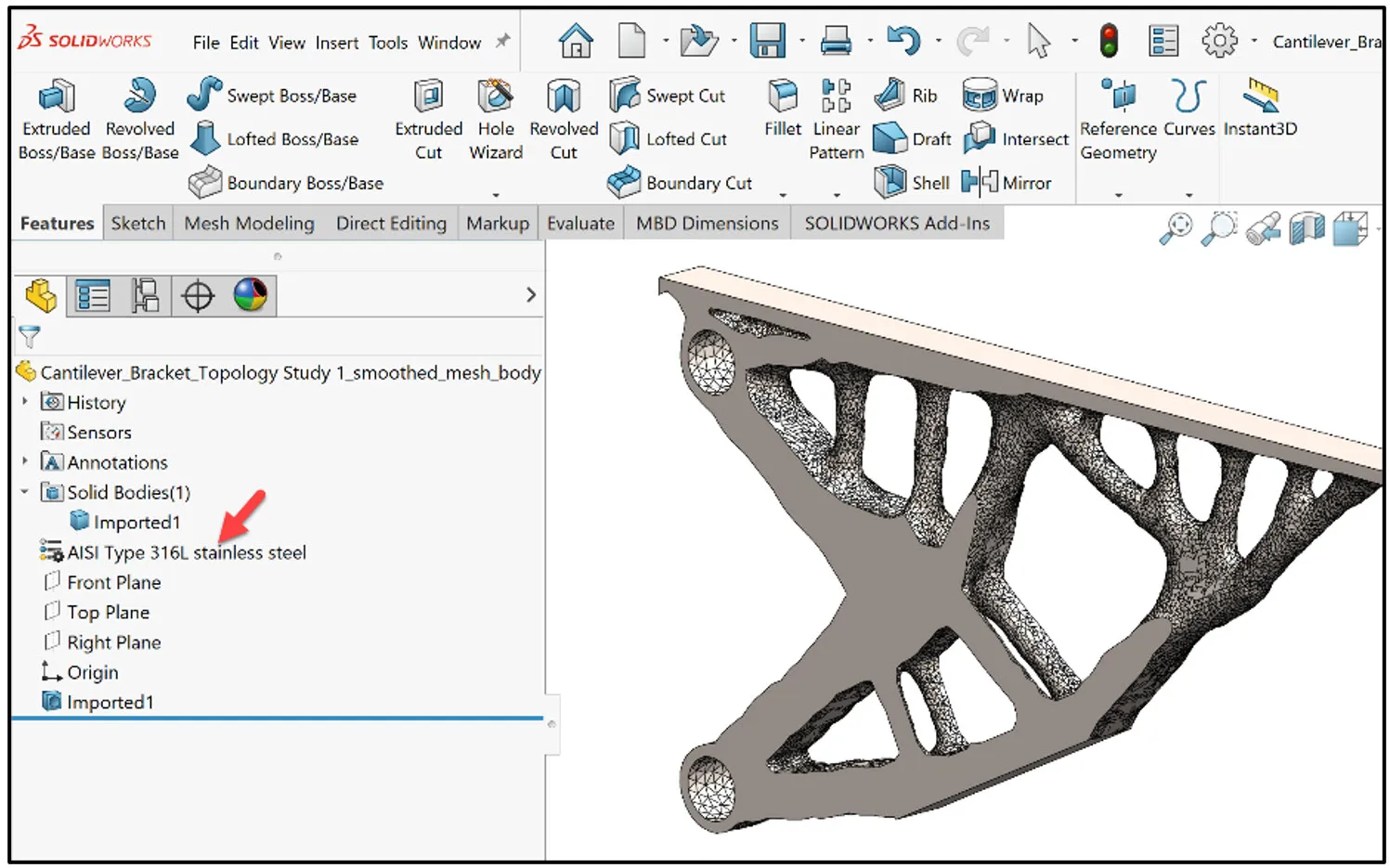

材料被添加到零件 FeatureManager 中。现在，您可以查看 Mesh 实体的质量属性。

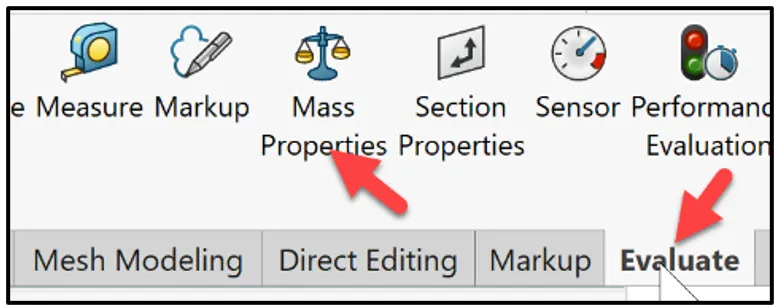

单击 CommandManager 中的 Evaluate 选项卡。

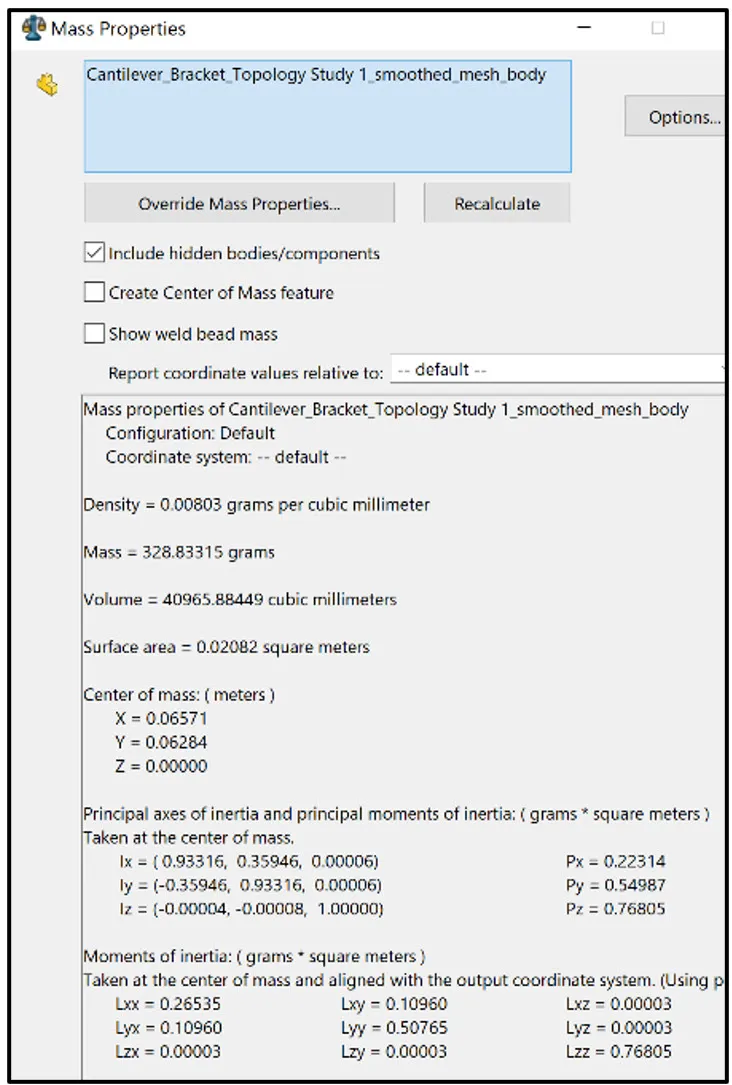

单击 Mass Properties 工具。此时将显示 Mass Properties 对话框。

查看提供的信息。关闭 Mass Properties 对话框。

Surface From Mesh

如何将此 Mesh 零件放入装配体中？使用 Surface From Mesh （从网格生成曲面） 工具。在顶部 Cylindrical Surface 中创建一个 Center Axis 。

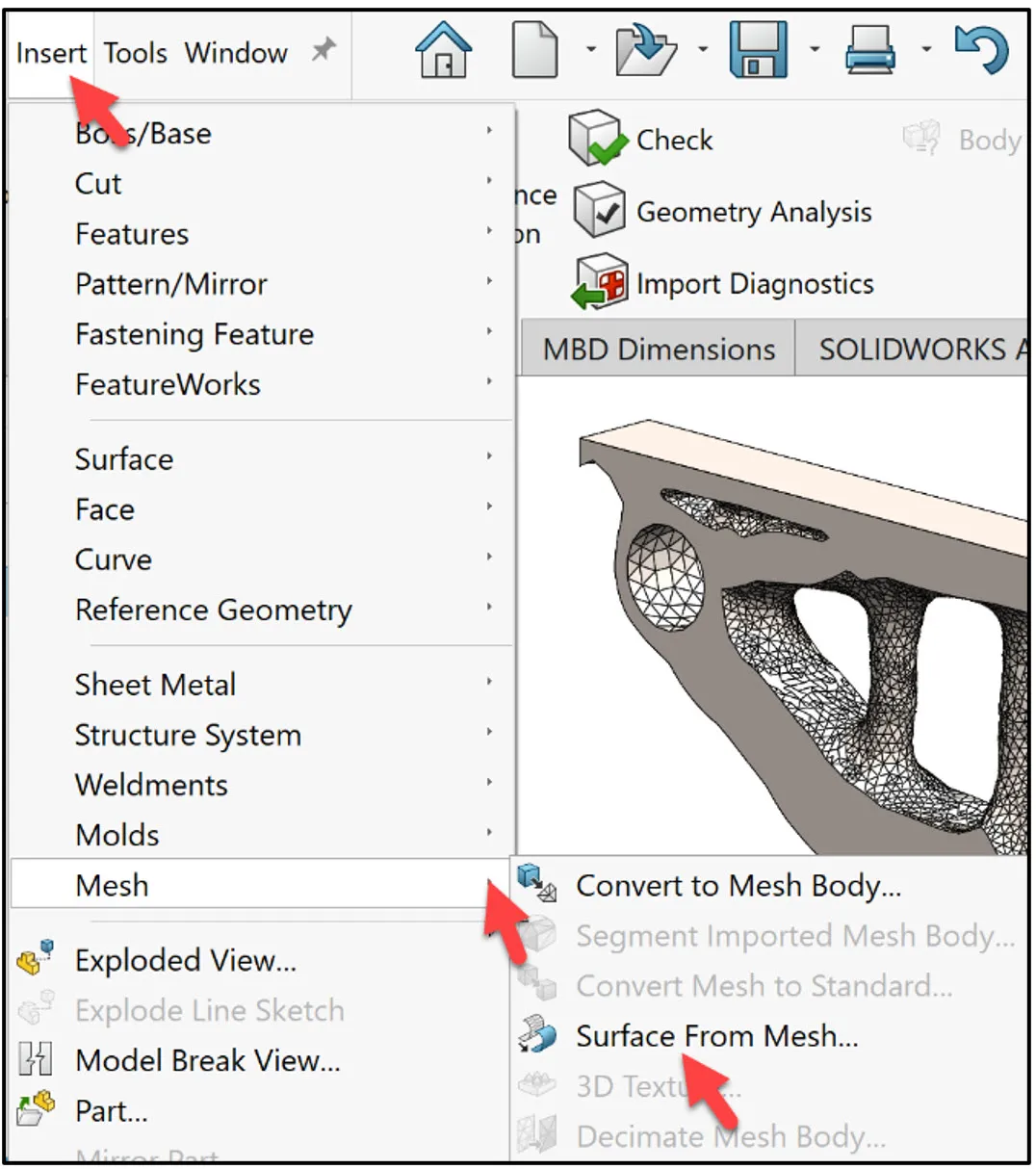

单击主菜单中的 Insert、Mesh 和 Surface From Mesh。注： 您可以直接从 CommandManager 的“网格建模”工具栏中选择“从网格生成曲面”命令。

显示来自网格的曲面 PropertyManager。选择网格几何体的 4 个面以定义圆柱体。该工具最适合具有常规棱柱几何体 （如平面、圆柱体、圆锥体和球体） 的网格文件。

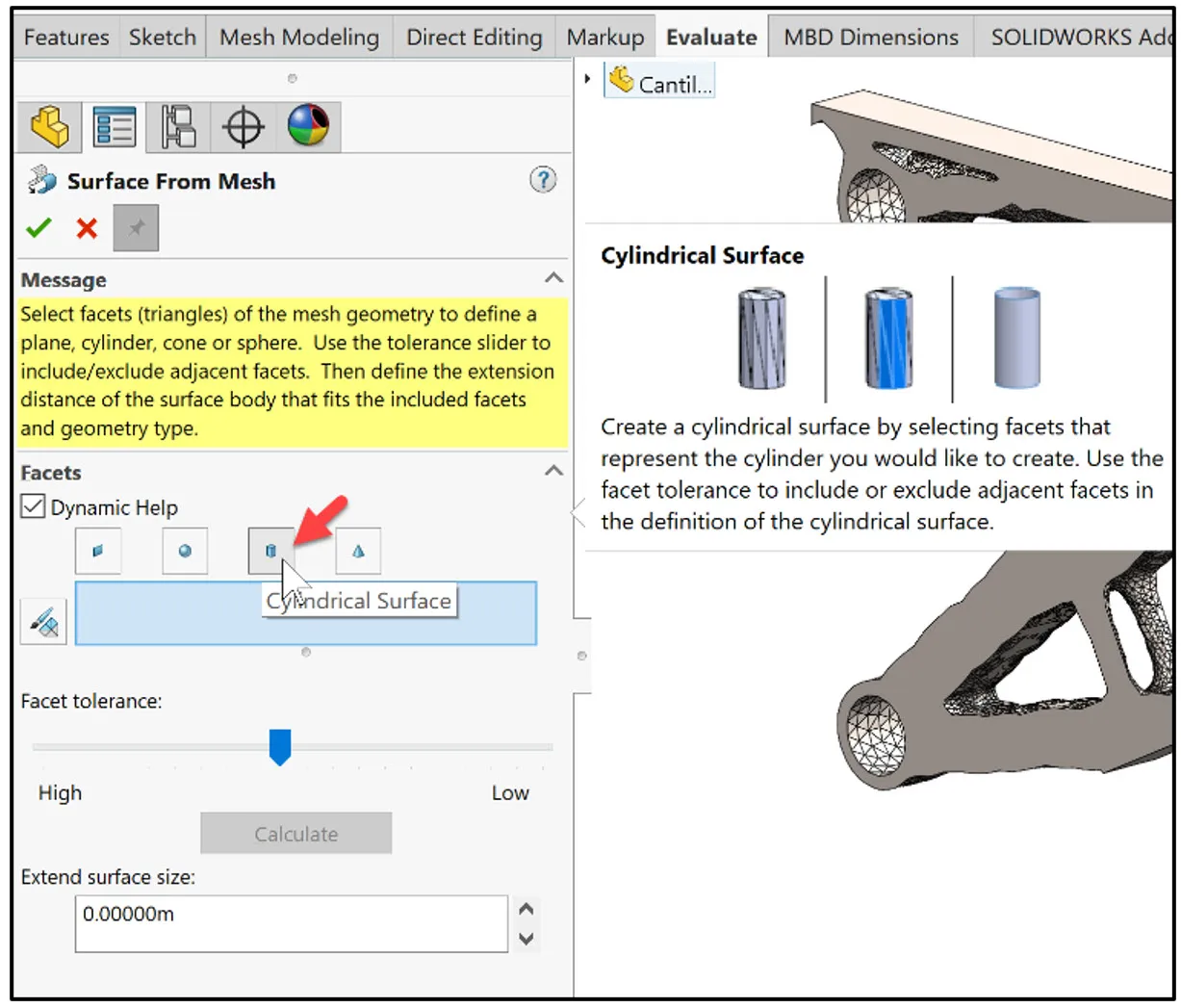

选择 Cylindrical Surface 图标。

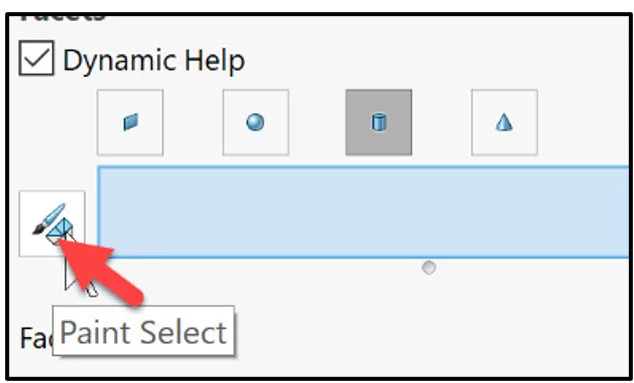

注意：我们不会在课程中使用 Paint Select 工具。如果多面模型包含的多面不能精确表示平面、圆柱、圆锥或球面（通常来自扫描几何或雕刻软件），则建议您使用“绘制选择”工具从多面组的不同区域中选择多个多面。

放大顶部圆柱曲面。

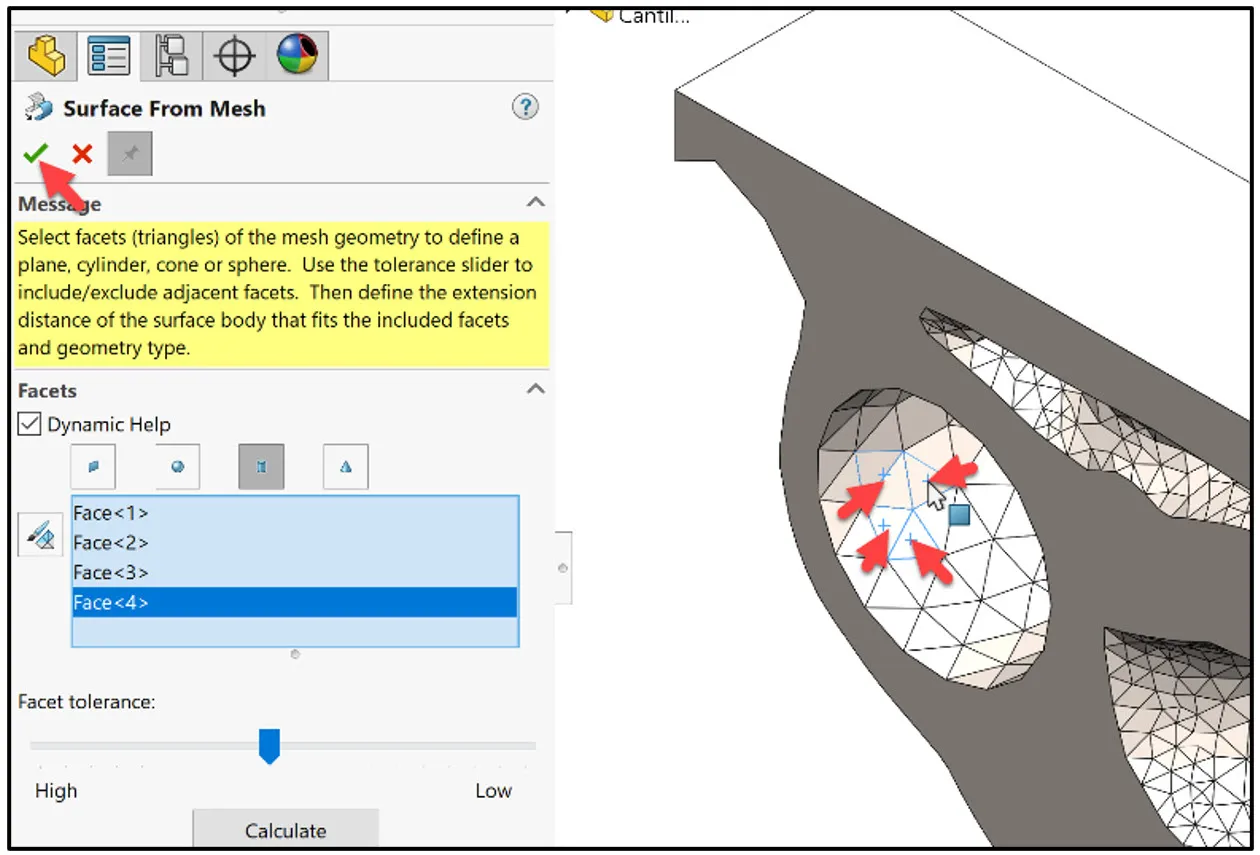

如图所示，在圆柱曲面中选择四个面。从网格的曲面 PropertyManager 中单击确定。

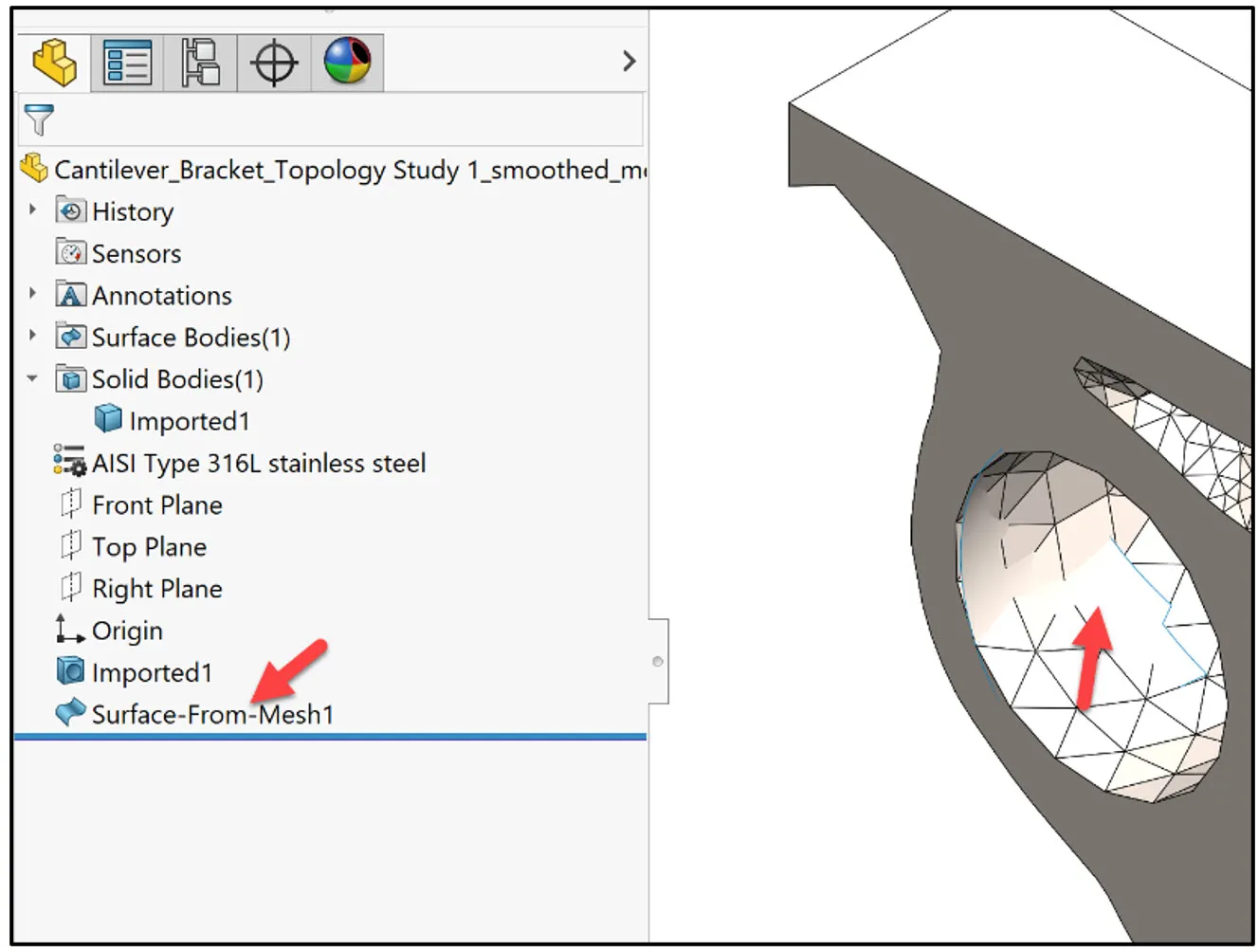

Surface-From-Mesh1 显示在零件 FeatureManager 中。

Create Reference geometry（创建引用几何体）。为 Cylinder 创建一个 Center Axis。

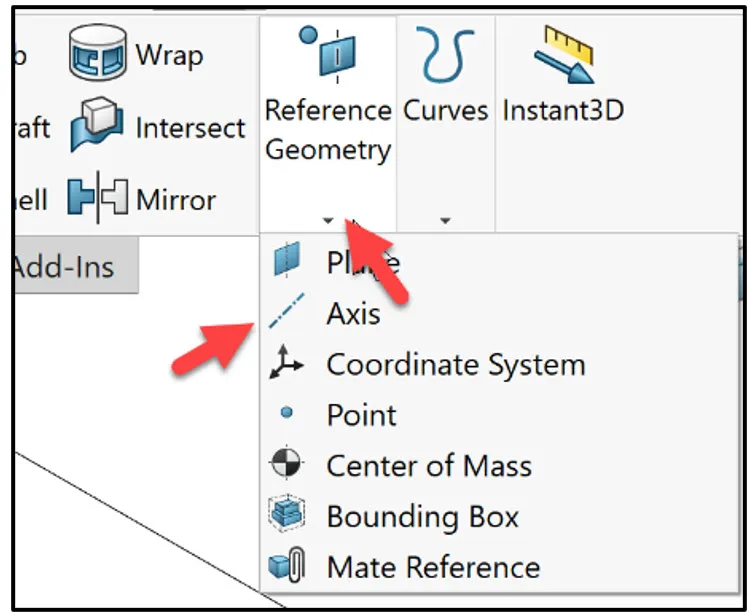

单击 CommandManager 中的功能选项卡。单击 Reference Geometry 中的下拉箭头。选择 Axis （轴）。

轴 PropertyManager 随即显示。

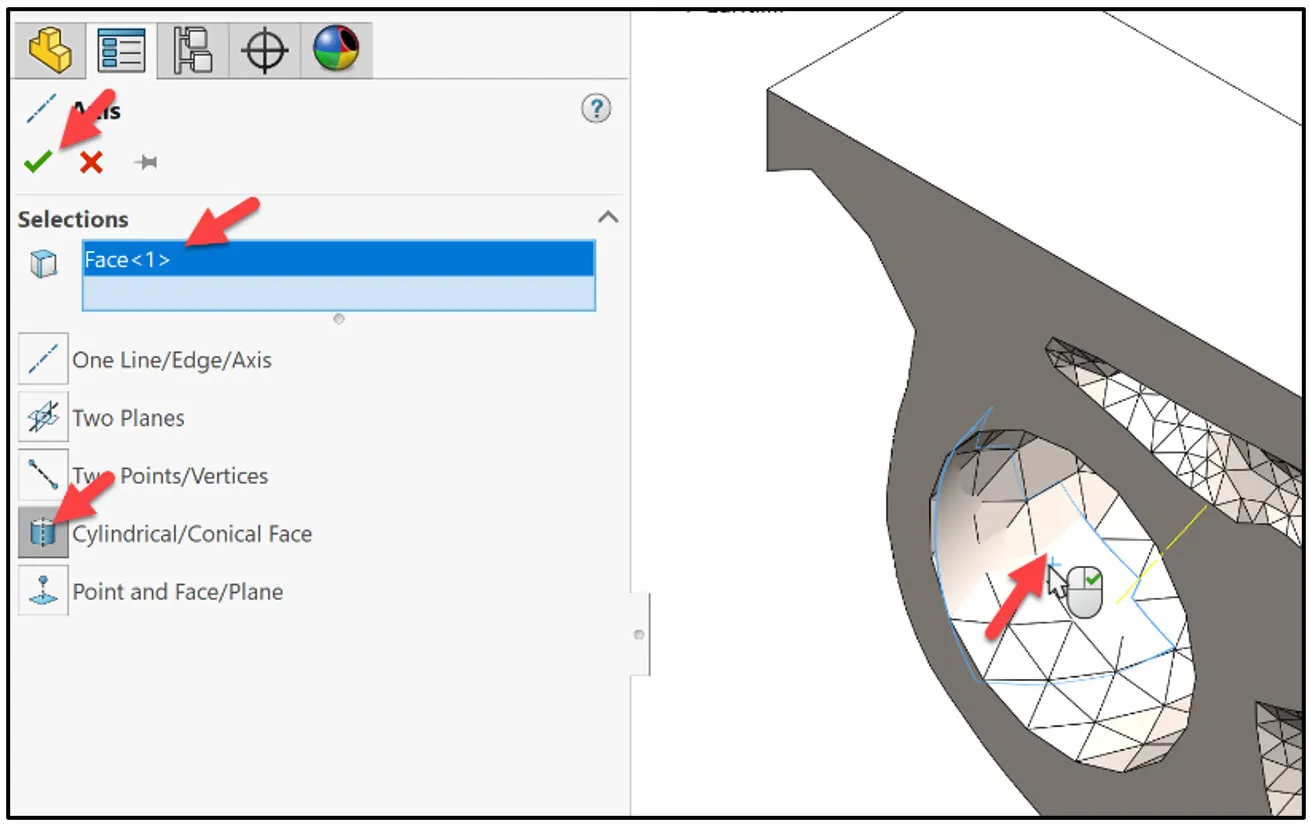

单击 Cylindrical/Conical Face 图标。

如图所示，单击 Surface-From-Mesh1。从 Axis PropertyManager 中单击确定。

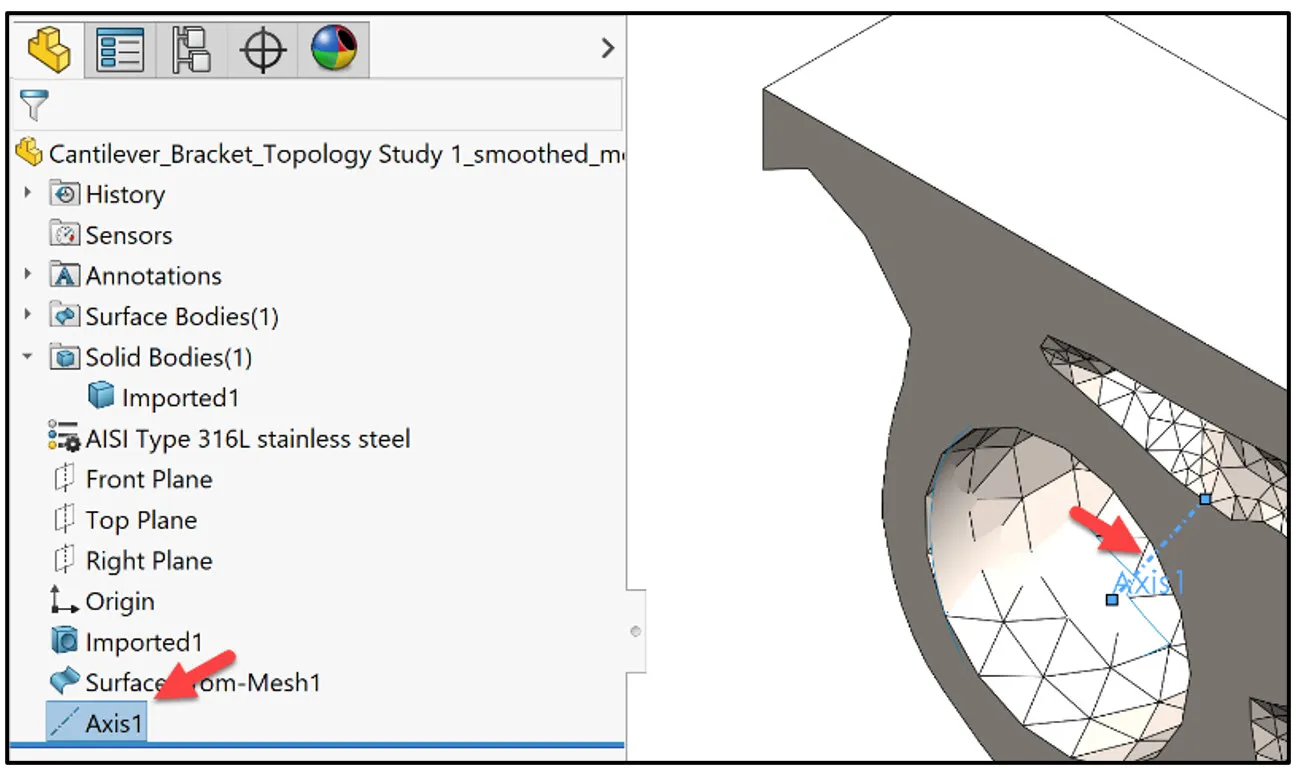

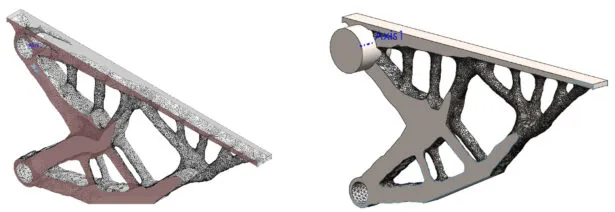

轴 1 显示在 FeatureManager 和图形区域中。

创建 Axis1 后，我们可以将此参考用于装配体内的同心配合。

接下来，在网格体上创建一个 Planar Surface。

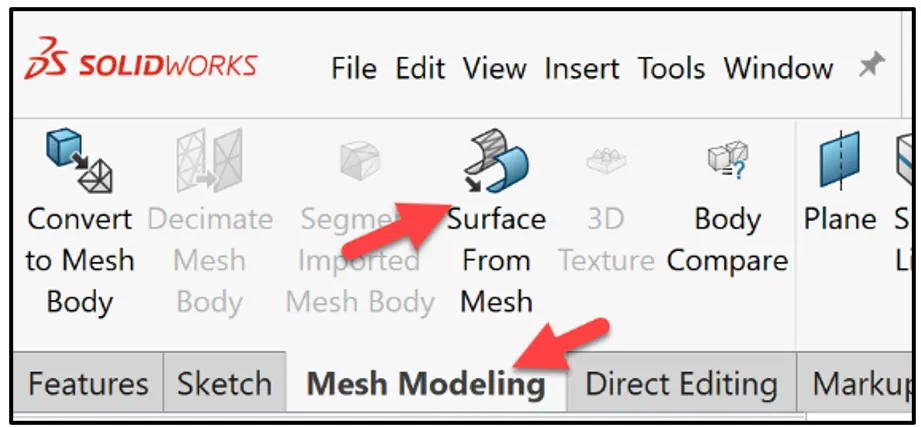

从 CommandManager 中单击网格建模。单击 Surface from Mesh （从网格生成曲面）。

选择 Planar Surface 图标。通过选择表示平面的 facet 来创建平面曲面。使用 facet 公差可在平面曲面的定义中包括或排除相邻 facet。

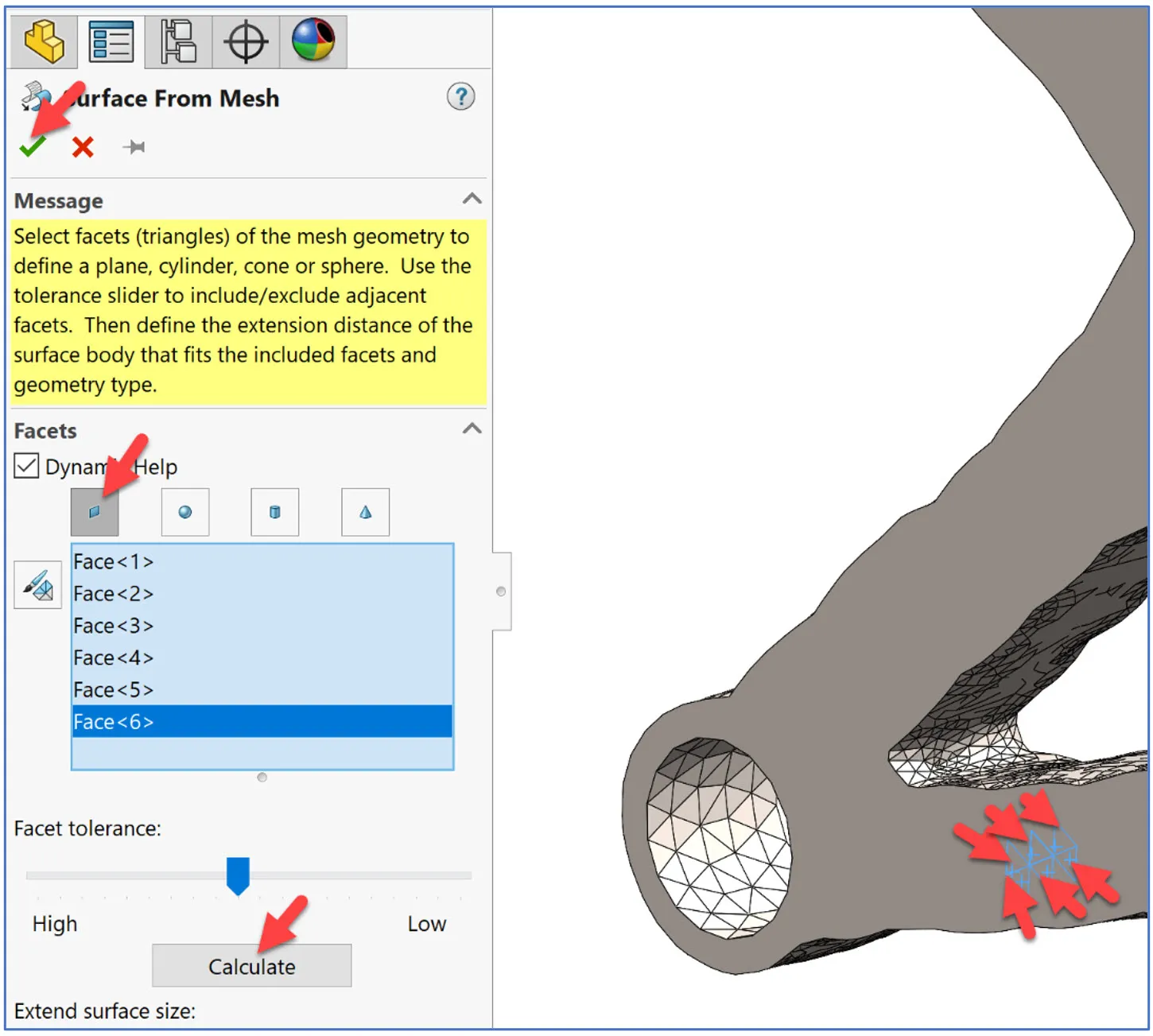

如图所示，选择大约六个分面。单击 Calculate 按钮。查看结果。

从网格的曲面 PropertyManager 中单击确定。

插入平面和拉伸特征

从 Surface-From-Mesh2 创建参考平面。

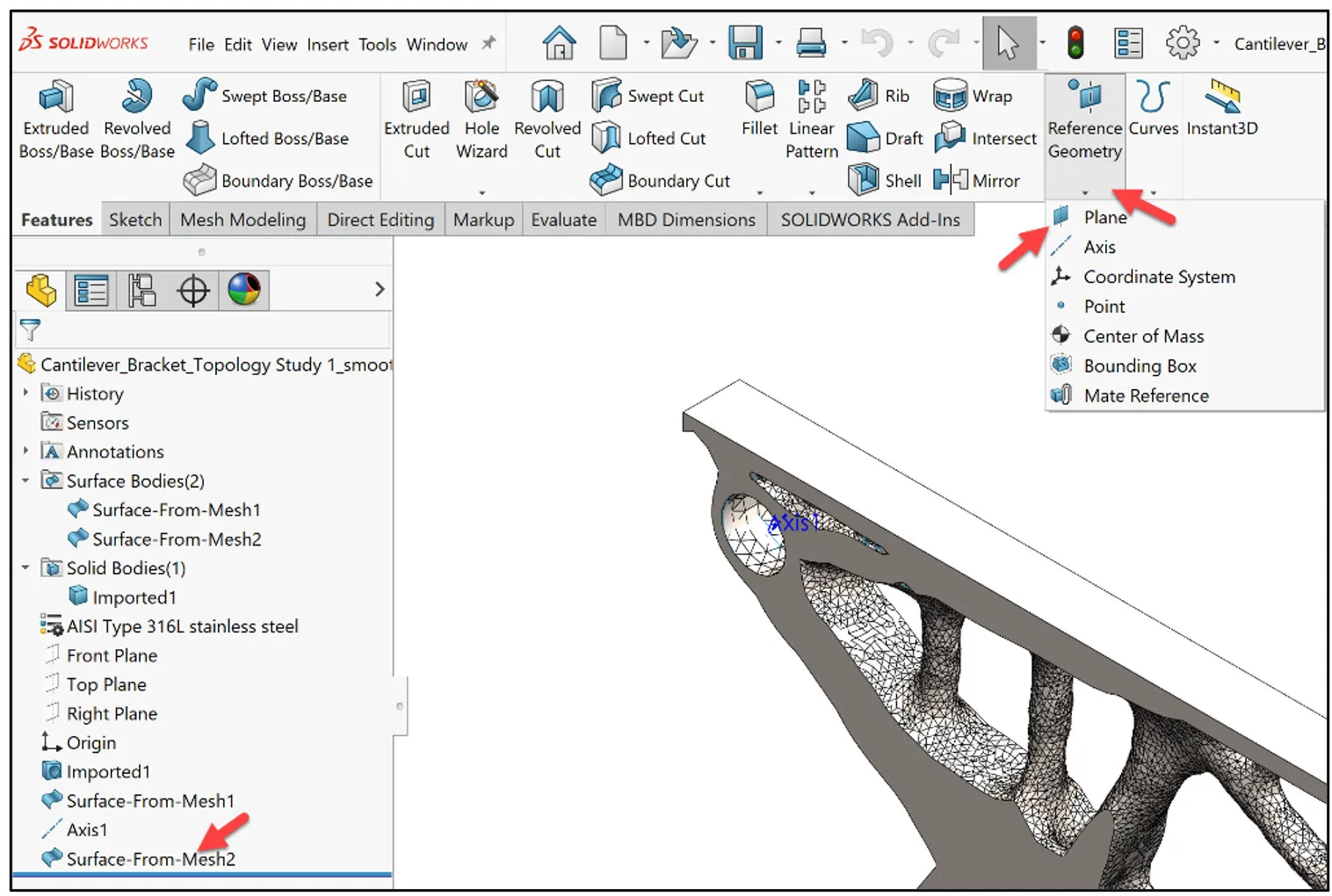

单击 Reference Geometry 下拉菜单中的 Plane。

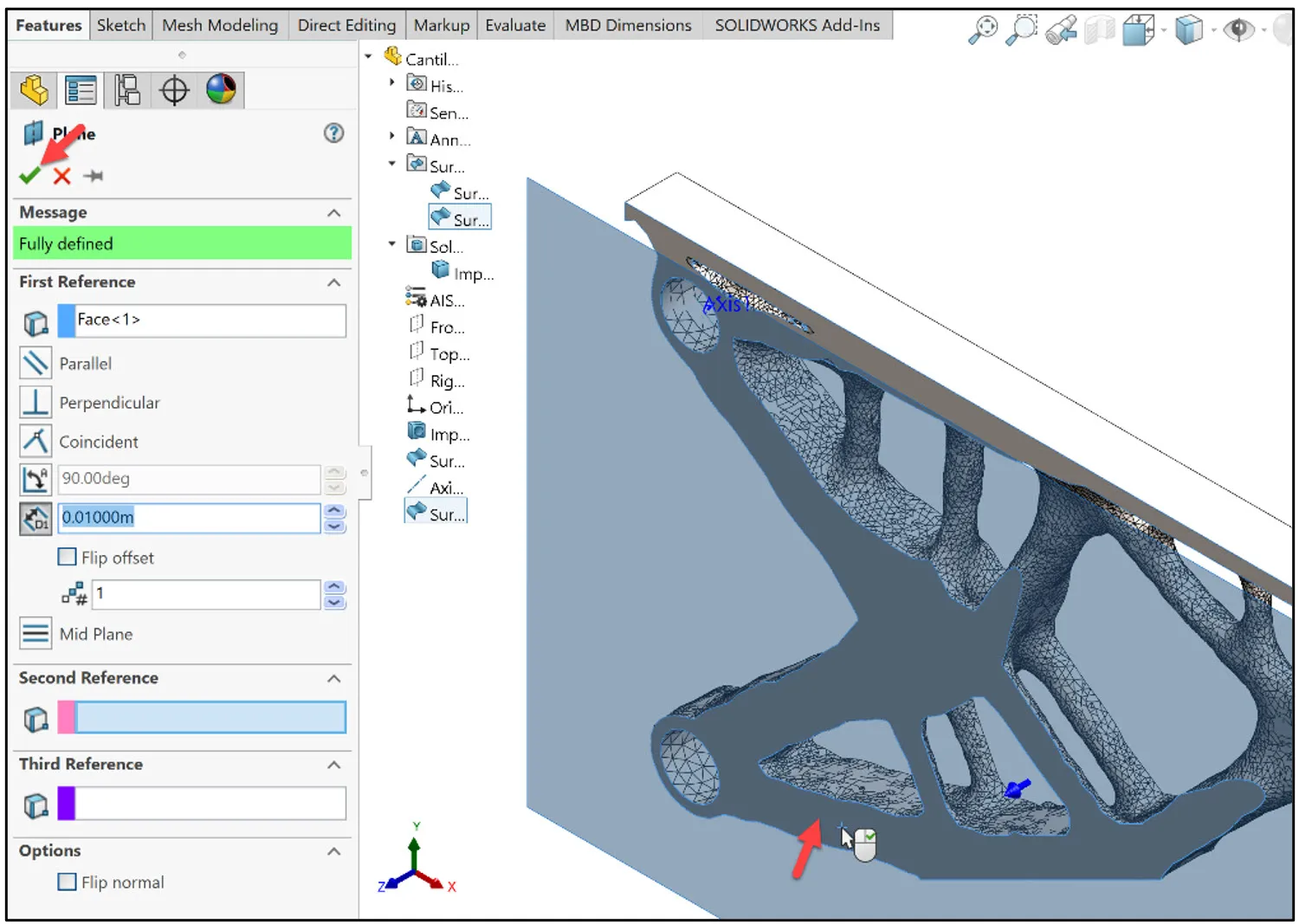

基准面 PropertyManager 显示。单击 Surface-From-Mesh2。接受默认值。

从基准面 PropertyManager 中单击确定。

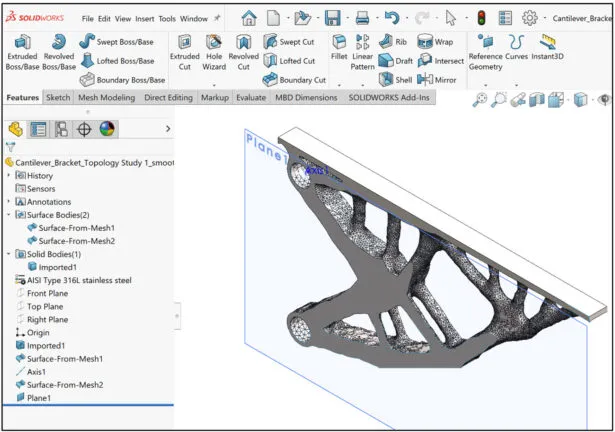

将显示 Plane1。在装配体中将 Plane1 参考几何体与 Width 配合或 Coincident 配合一起使用。

在参考平面上创建一个 Boss Extrude，并在网格体上生成 Up To Surface End Condition （直到曲面结束条件）。

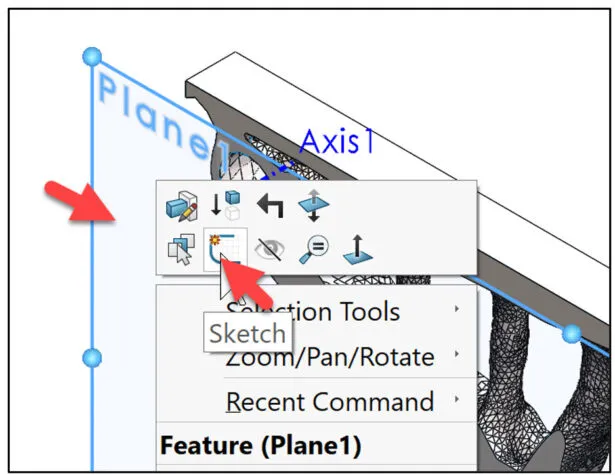

右键单击 Graphics 区域中的 Plane1。

单击 Sketch 从 Pop-up 菜单中。

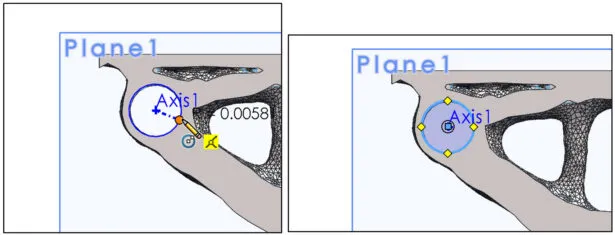

如图所示，绘制一个与 Axis1 同心的圆。

单击 CommandManager 中特征选项卡中的 Extrude Boss/Base。

显示拉伸凸台/基体 FeatureManager。

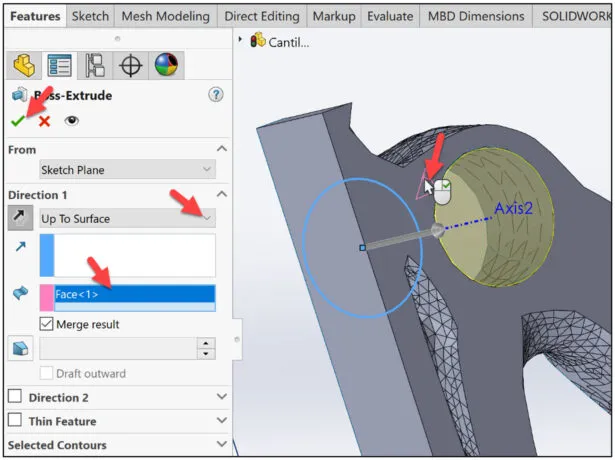

选择 Up To Surface 作为 End Condition。

单击 Reverse Direction。旋转模型以查看背面。

如图所示，单击背面。

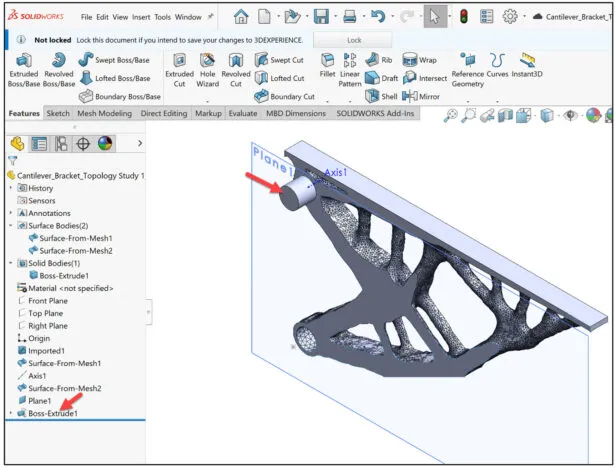

从 Boss-Extrude PropertyManager 中单击确定。

查看结果。

课程结束了。

在第 5 课中，我们将在 SOLIDWORKS 的 3DEXPERIENCE Platform 上的 SOLIDWORKS xDesign 应用程序中打开一个模型。使用设计指南，我们将定义约束、施加载荷、添加材料、识别影响障碍并分析结果。
