用SOLIDWORKS Motion计算板球的飞行轨迹

板球是一项讲求精准与策略的运动，英格兰传奇球星吉米・安德森和斯图尔特・布罗德都会告诉你，比赛的胜负全凭投球的技巧。

一次成功的投球，取决于板球的飞行轨迹、投球手给球体施加的旋转，以及球体与三柱门桩、横木接触时的反应；理论上，通过计算这些因素，运动员能获得赛场竞争优势。

我们此前已经了解到，SOLIDWORKS 被用于为板球运动员设计安全装备，那么作为工程师和板球爱好者，我们能否借助 SOLIDWORKS Motion 的仿真功能，精准预测板球的运动轨迹，从而为比赛策略制定提供参考？

接下来，我们将深入探究 SOLIDWORKS 如何助力预测板球的运动轨迹，以及球体与赛场各类物体发生的后续相互作用。

1、预测板球的运动轨迹

要预测投出的板球的运动轨迹，我们不仅需要追踪球体的飞行路径，还需了解它与赛场上其他物体之间的相互作用。

因此，本次运动仿真需考虑多种影响因素，包括投球手设定的球体初速度、旋转速率、飞行轨迹，以及投球的出手高度。

尽管场地工作人员会尽力整理赛场，但我们必须承认，仿真中理想化的光滑地面存在局限性 —— 现实中的投球区存在诸多不平整的地方，这些都会对板球的运动产生影响。

我们已按照技术规格，在 SOLIDWORKS 中对板球、三柱门桩和横木的几何形状进行了参数化建模，并将这些模型整合为一个装配体，以此虚拟还原板球的投球区场景。

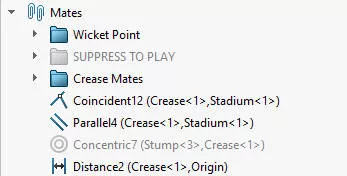

我们将这些零部件之间的配合关系（约束条件）精心分为两组：一组在运动仿真过程中保持激活状态，另一组则被压缩，让零部件之间的相互作用完全贴合现实中的接触物理规律。

2、何为精准的接触响应？

本次仿真的关键要点之一，是实现板球与投球线、三柱门桩、横木等其他零部件之间精准的接触响应模拟。

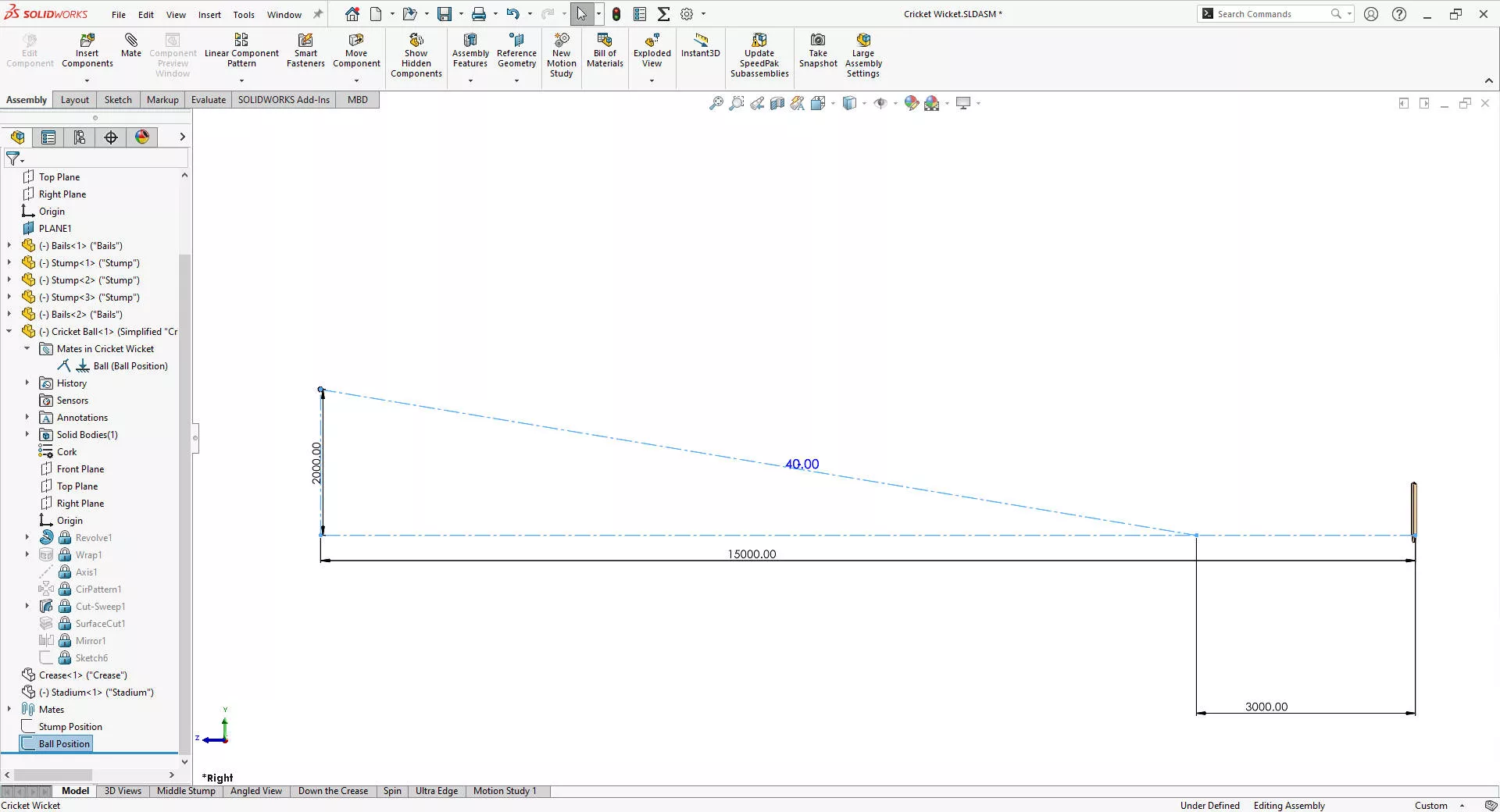

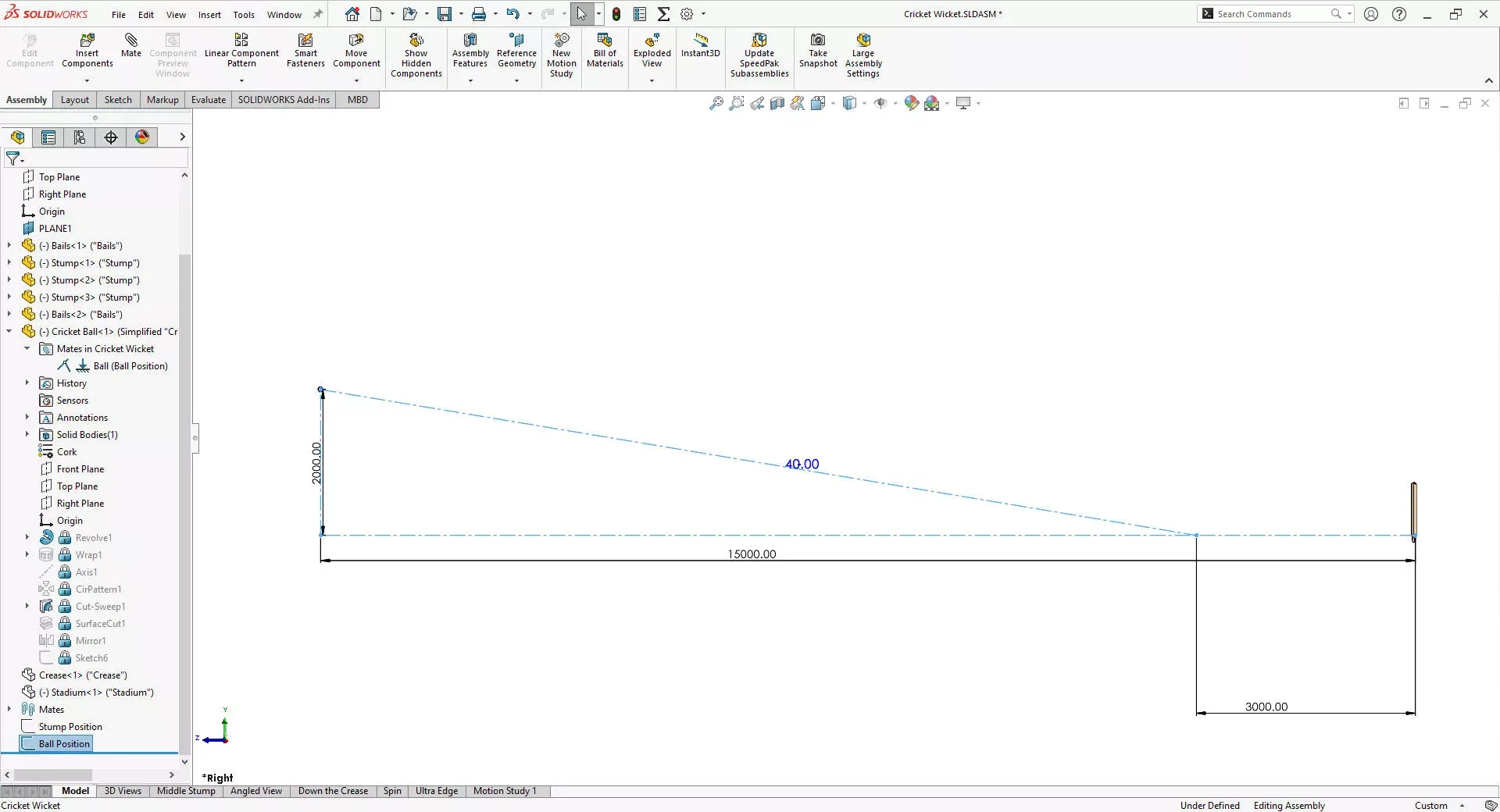

要实现这一目标，我们需要定义板球的初始位置、初速度和旋转速率，同时将重力的影响纳入考量。

SOLIDWORKS 内置了一个详尽的材料库，其中包含各类材料精准的力学属性和摩擦系数数值；我们必须为仿真中的各个零部件分配对应的材料，才能让它们之间的相互作用贴合现实。

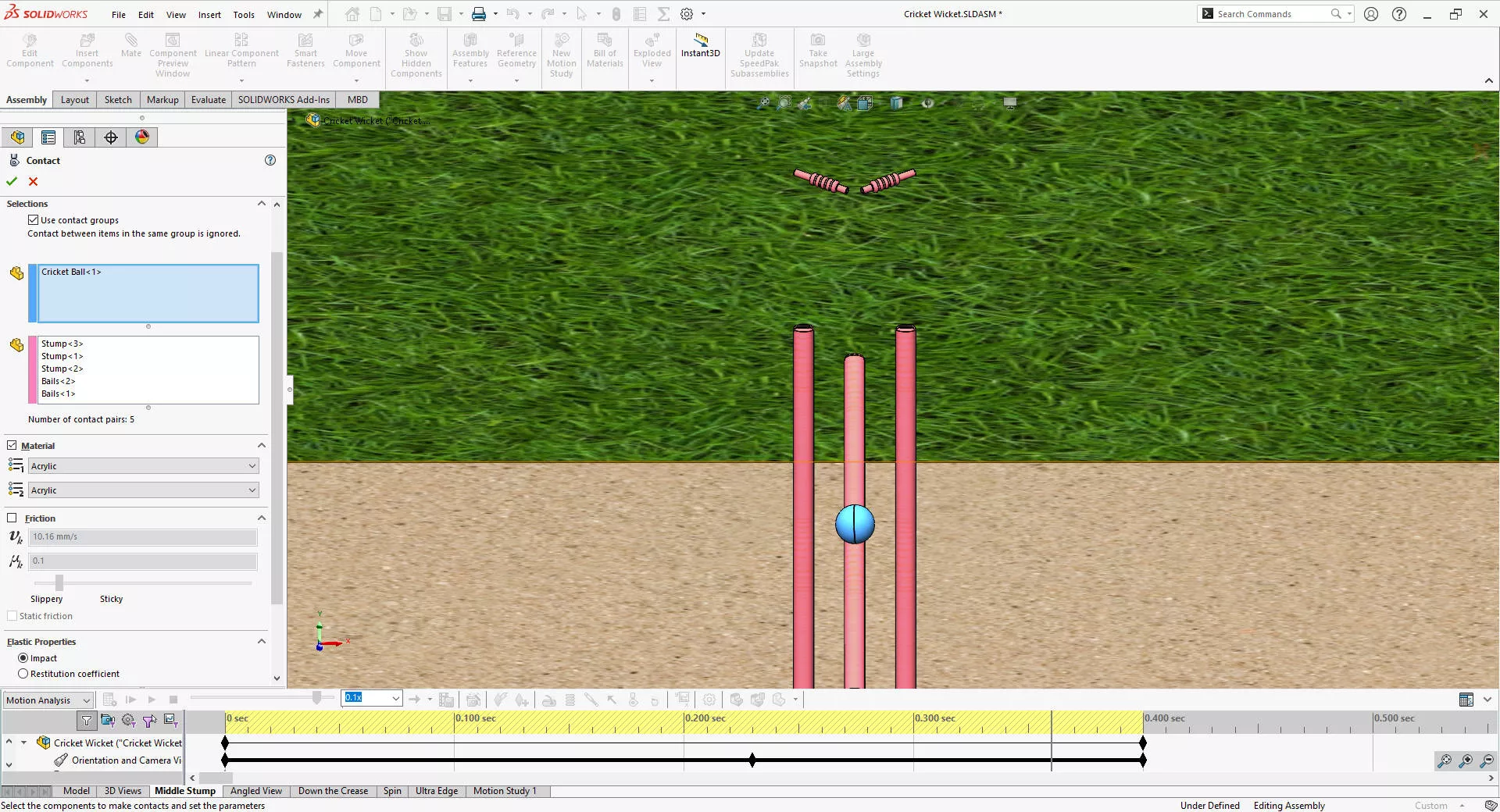

在搭建本次仿真模型时，我们不仅定义了板球与投球线之间的接触关系，还设置了三柱门桩与横木的接触关系，确保横木在受到板球的撞击前始终保持固定位置。

提高接触仿真的精准度、减小最大积分步长，能够更好地模拟复杂的接触场景，确保每一次相互作用的仿真结果都具备高精准度。

3、SOLIDWORKS 能否计算球体旋转带来的影响？

SOLIDWORKS Motion 的仿真功能完全能够计算出球体旋转，以及不同投球方式带来的各类影响。

通过仿真，我们能直观看到不同的旋转速率、初速度和飞行轨迹会如何改变板球的运动状态，这对于分析不同投球技巧对比赛的影响至关重要。

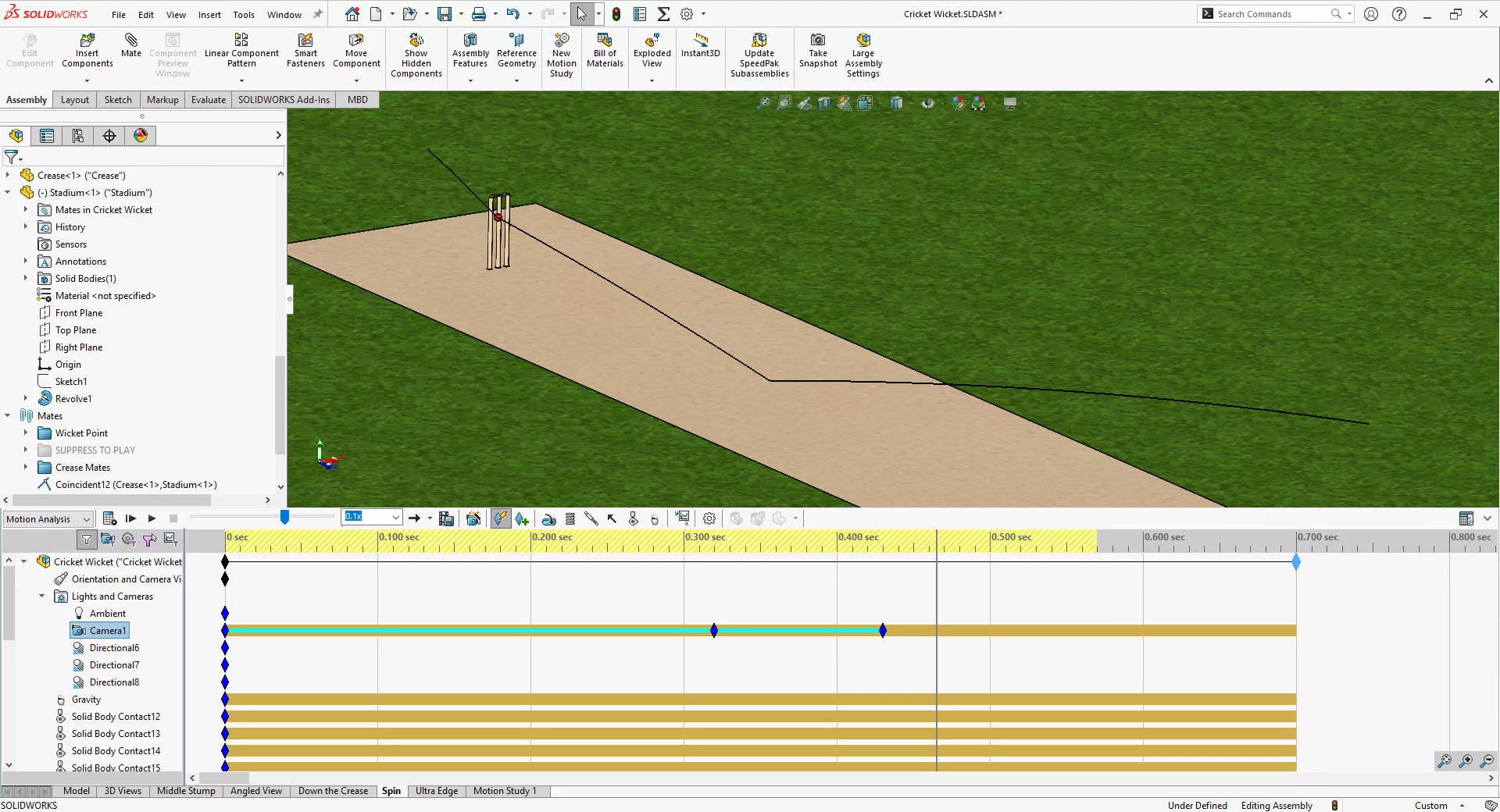

在 SOLIDWORKS Motion 中，我们可以模拟板球在不同位置、初速度和旋转速率下的运动状态，生成多段动画，直观呈现每一种场景下的板球运动轨迹。

4、SOLIDWORKS Motion 的精准度如何？

SOLIDWORKS Motion 的仿真功能依托 MSC Adams 求解器完成计算。

尽管这款求解器的动力学分析能给出精准度极高的预测结果，但需要注意的是，仿真结果的精准度完全取决于用户输入的基础数据。

现实中的板球场存在各类不规则的细节，比如投球线轻微的弯曲、鞋钉留下的痕迹，以及受天气影响产生的场地变化。这些因素都会改变板球的运动状态，因此将仿真结果与实际测试数据进行对比是必不可少的步骤。

不过，在设定的可控参数范围内，SOLIDWORKS Motion 能精准模拟出不同飞行轨迹、旋转速率和初速度对板球运动的影响。

同时，它还能准确预测板球与三柱门桩、三柱门桩与横木之间的接触行为，让我们可以对接触力展开详细分析，确保三柱门桩这类零部件在受到撞击时不会发生断裂。

此外，即便我们采用类似 “巴兹球” 的战术，故意不瞄准三柱门桩投球，SOLIDWORKS 也能模拟出板球撞击门桩后的轨迹变化，帮助我们确定板球的落点范围，让捕手能在最佳位置做好准备，预判可能出现的擦边球。

5、SOLIDWORKS 可用于预测运动表现

借助 SOLIDWORKS Motion 的仿真功能，我们能更深入地理解体育运动中的各类力学原理。

理论上，我们可以利用仿真结果分析赛场中的运动表现，为运动装备的设计提供科学依据，甚至为比赛制定全新的战术策略。

SOLIDWORKS Motion 的仿真功能是一款强大的工具，能够预测和分析各类动态相互作用，甚至能直接应用于体育赛场的分析中！

在接下来的几个月里，我们将探究 SOLIDWORKS 如何被用于分析各类运动装备的性能，以及验证不同的运动技巧会对运动员的赛场表现产生怎样的影响。

因此，无论是为了提升运动员的赛场表现，还是设计更耐用的板球装备，毫无疑问，SOLIDWORKS 都能提供所需的精准度和可靠性，助力大家在赛场上取得更好的成绩。
