SOLIDWORKS 仿真结果文件管理规范

使用 SOLIDWORKS 仿真模块时，规范的文件管理至关重要。倘若仿真结果存储方式不当，用户将会遭遇各类问题，轻则仿真算例运行时长远超预期，重则仿真程序突然崩溃，甚至无法启动。

SOLIDWORKS 用户可自主指定仿真结果数据的保存路径。遵循标准规范进行操作，是保障仿真高效、稳定运行的关键。智诚科技ICT通过本文将讲解 SOLIDWORKS 仿真结果文件的正确管理方法，帮助你在保障数据安全、文件规整的同时，让仿真算例实现最高运行效率与稳定性。

查看 SOLIDWORKS 仿真结果

求解器完成仿真运算后，用户即可查看仿真结果。SOLIDWORKS 默认会生成多款标准结果图表，同时用户也可自定义专业级结果图表，以此判断当前仿真算例是否达到预设分析目标。

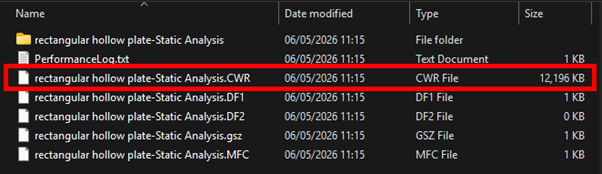

SOLIDWORKS 仿真结果文件示例

SOLIDWORKS 仿真模块会将运算结果保存为CWR 文件。仿真的各项设置内容（包括夹具、载荷、连接关系以及网格控制参数）均存储在 CAD 模型文件中，而求解器的全部运算过程与结果数据则单独保存至结果文件内。

SOLIDWORKS 仿真 CWR 文件的运行机制

单次仿真算例生成的 CWR 文件由多个临时文件整合而成。在仿真运算过程中，SOLIDWORKS 会持续读写这类临时文件。当模型处于打开状态时，用户可在结果文件目录的 Windows 文件资源管理器中看到这些临时文件，它们是仿真运算与结果展示的必要文件。

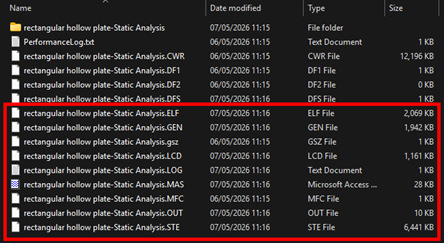

显示临时文件的仿真结果目录

保存并关闭模型后，SOLIDWORKS 会将所有临时文件打包合并为单一结果文件。重新打开模型时，软件会从 CWR 文件中再次解压出临时文件，并读取文件数据以展示仿真结果。

关闭 SOLIDWORKS 后，仿真临时文件转为隐藏状态

当关闭 CAD 文件且不再需要查看结果数据时，所有临时文件会重新打包存入 CWR 文件。

结果文件的默认保存位置

SOLIDWORKS 默认将仿真结果文件与 CAD 模型保存在同一目录下，文件命名格式为：模型文件名 - 算例名称.CWR。

系统同时还会生成后缀为 GSZ、MFC 的附属结果文件，这类文件并非核心必要文件。不难看出，大量结果文件堆积会快速造成目录杂乱，提升文件管理难度。

为解决该问题，SOLIDWORKS 支持自定义仿真结果的专属存储路径，实现 CAD 设计文件与仿真结果文件分目录存放。

仿真结果文件的合理存储位置

用户可修改 SOLIDWORKS 仿真结果的默认保存目录，以此结合企业自身需求配置文件存储规则。不少团队认为将结果文件与其他数据统一存放即可，但各类常规存储方式对软件运行性能造成的影响，必须重点考量。

网络驱动器

将仿真结果存放至网络驱动器，会引发性能问题与稳定性故障。仿真运算期间，SOLIDWORKS 会持续向结果文件写入数据，并反复读取数据以展示结果图表。

即便网络传输速度表现优异，网络驱动器的读写速率也始终低于本地硬盘。

将结果文件写入网络驱动器，会引发以下问题：

• 仿真算例运行时长大幅增加

• 仿真运算过程中程序卡顿、假死

• 结果图表加载卡顿、画面延迟

此外，该存储方式要求本地计算机与服务器之间保持持续稳定的通信。即便是短暂、轻微的网络中断，也会导致数据传输重新开始，进一步拉长运算时长，甚至造成仿真算例运行失败。

云端存储

将仿真结果存放至云端同步文件夹，会产生与网络驱动器类似的风险。当 SOLIDWORKS 正在写入临时结果文件时，若云端服务触发同步或备份操作，软件将失去该文件的访问权限。

该问题会导致求解器无法启动、仿真算例中途运行失败，甚至造成 SOLIDWORKS 软件整体崩溃。这类故障在大型、复杂仿真项目中出现概率更高。

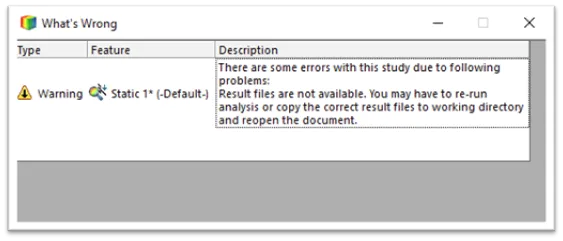

SOLIDWORKS 仿真搭配云端存储时的常见报错

若因业务要求必须使用云端存储，可在开展仿真工作时关闭或暂停云端同步功能。该操作能阻止云端服务读取仿真结果文件，避免在网格划分与仿真运算阶段对 SOLIDWORKS 造成干扰。

仿真结果本地存储

* 本地固态硬盘（SSD）* 是存储仿真结果最稳定可靠的选择。该方式让 SOLIDWORKS 仅依托本地硬件运行，彻底规避同步故障，同时大幅提升文件读写性能。

使用本地驱动器具备以下优势：

• 杜绝因云端、网络问题引发的仿真卡顿与程序崩溃

• 提升仿真整体运行效率

• 规避前文提及的各类常见故障

SOLIDWORKS 提供两种配置方式，强制将仿真结果保存至本地。你可以设置全局默认保存路径，作用于后续所有新建仿真算例；也可以单独修改已有算例的保存路径。两种操作方式有所区别，下文将分别讲解具体操作步骤。

修改 SOLIDWORKS 仿真结果保存路径

如需将仿真结果统一设置为本地存储，需掌握针对新建算例与已有算例的两种路径修改方法。

新建仿真算例的默认保存路径修改

该方式会在 CAD 模型同级目录下自动生成专属结果文件夹，实现设计文件与结果文件分类存放、规整管理。

设置后续所有新建仿真算例结果保存路径的操作步骤如下：

1、在 SOLIDWORKS 软件中，依次点击【仿真】>【选项】。

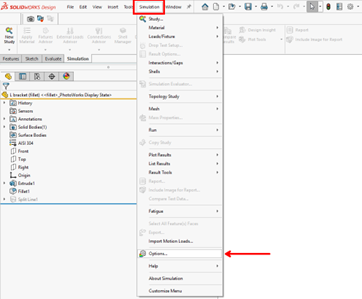

打开 SOLIDWORKS 仿真设置界面

2、切换至【默认选项】>【求解器和结果】选项卡。

3、在 “保存结果” 区域，选择【SOLIDWORKS 文档文件夹】。

4、勾选【存至子文件夹】选项。

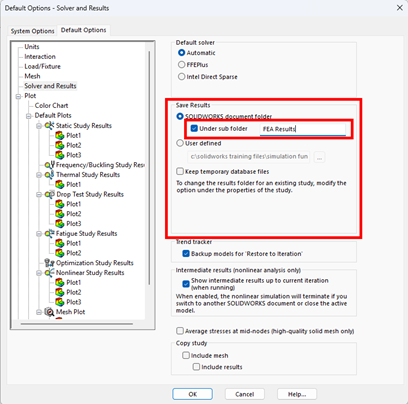

配置结果文件夹参数

5、输入自定义文件夹名称。

在文件资源管理器中选定目标路径后，后续所有仿真算例的结果文件都会统一保存至该目录。该方式可将结果文件与 CAD 文件彻底分离，保持工作目录整洁，且不会对仿真运算与结果查看造成任何影响，因此受到众多用户青睐。

已有仿真算例的保存路径修改

该方式适用于历史仿真算例，这类算例此前通常使用默认路径存储结果文件。

修改已有仿真算例结果保存路径的操作步骤如下：

1、打开对应的 SOLIDWORKS 仿真算例。

2、右键单击算例名称，选择【属性】。

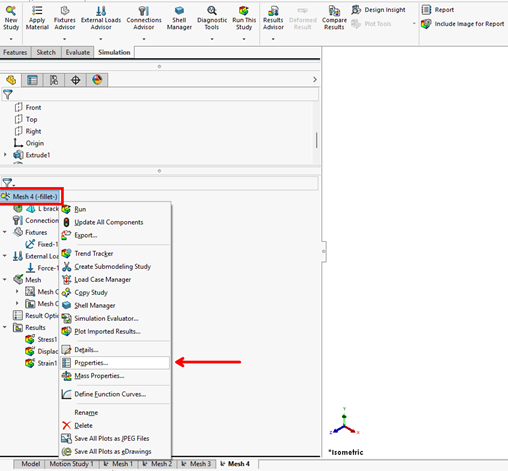

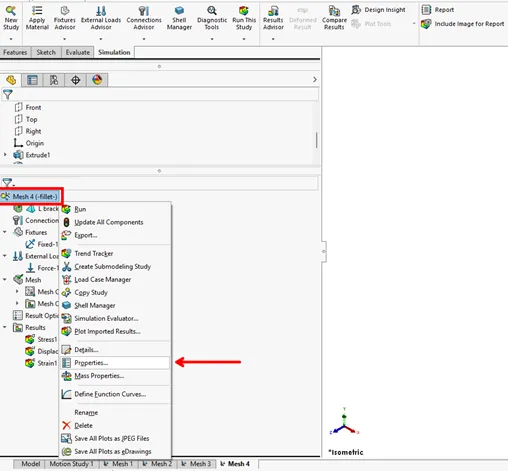

打开仿真算例属性界面

3、切换至【选项】选项卡。

4、在 “保存结果” 区域，取消勾选【将结果保存到 SOLIDWORKS 文档文件夹】。

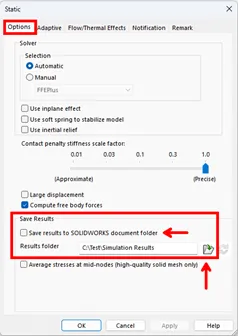

为 SOLIDWORKS 仿真设置全新结果文件夹

5、浏览并选择新的目标文件夹路径。

修改完成后，SOLIDWORKS 会提示你是否将该算例原有结果文件复制至新路径，此后该算例重新运算生成的结果也将统一保存至此目录。

SOLIDWORKS 仿真其他设置的最佳实践

软件中还有多项与仿真结果保存相关的配置项，以下为对应的规范使用建议。

保留临时数据库文件

若启用该选项，仿真临时文件将不会被打包进 CWR 文件，而是直接留存于文件夹中，极易造成目录杂乱。因此最佳操作规范为关闭该选项。

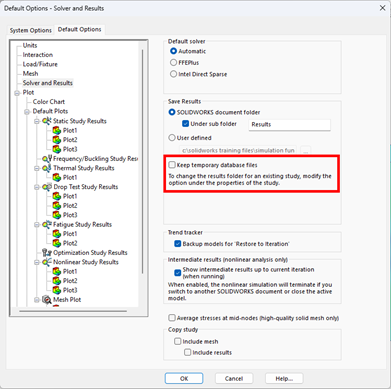

关闭临时数据库文件选项

该选项位于【仿真】>【选项】>【默认选项】>【求解器和结果】界面的 “保存结果” 区域内。

打开模型时加载所有仿真算例

启用该选项后，每次打开 CAD 模型，软件都会自动加载该文件内所有仿真算例的结果数据，这会明显增加模型的启动耗时。

推荐关闭该选项以提升模型打开速度，采用按需加载的模式。关闭后，仅当手动点击激活对应算例时，软件才会加载相关仿真数据。

网格划分完成及分析结束后保存文件

启用该选项后，软件会在网格划分完成、仿真分析结束两个节点分别保存全部结果数据。该配置项路径为：【仿真】>【选项】>【系统选项】>【常规】。

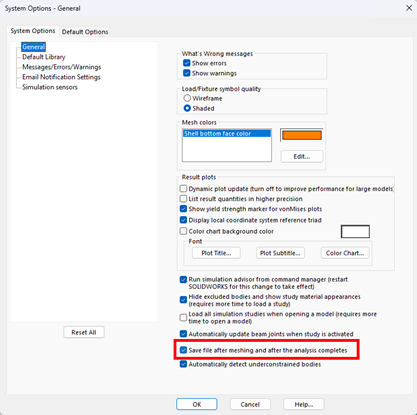

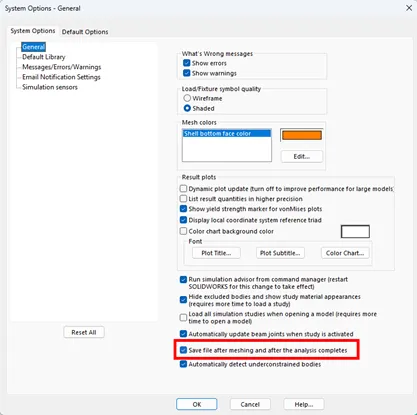

启用文件自动保存选项，保障仿真数据安全

建议启用该选项。当软件意外崩溃时，该功能可有效避免数据丢失。在多组仿真任务同时运行的场景下，该作用尤为突出，可保证每一次运算阶段的数据都能及时留存。

SOLIDWORKS PDM 环境下仿真结果的管理要点

仿真运算过程中，SOLIDWORKS 会生成多个可在文件资源管理器中查看的临时结果文件。仿真完成并保存、关闭模型后，这些临时文件会被移除，并统一打包为单个 CWR 结果文件。

在 SOLIDWORKS PDM 中的运行逻辑

当 CAD 模型及对应结果文件存储在 SOLIDWORKS PDM 文件库中时，当前操作用户会默认检出所有仿真相关文件，其中也包括运算过程中生成的临时结果文件。

当 CAD 文件完成保存、关闭并重新检入文件库后，整合了全部仿真结果的 CWR 文件会随模型一同自动检入。

文件库内结果文件的常见故障

上述为标准运行逻辑，但实际使用中仍会出现软件崩溃问题。若 SOLIDWORKS 在仿真过程中意外退出，临时结果文件会残留在工作目录中，无法被打包至 CWR 文件。

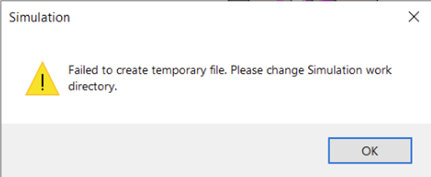

SOLIDWORKS PDM 中因结果文件检出异常引发的报错

后续将 CAD 文件检入文件库时，这些残留的临时文件会继续保留在原用户设备上并维持检出状态。由于软件无法识别这类文件需要随 CAD 模型自动检入，其他用户将无法对该文件执行仿真操作，原因就是结果文件被其他设备占用锁定。

规避 SOLIDWORKS PDM 中的仿真故障

为避免在 SOLIDWORKS PDM 中存储仿真结果文件时出现故障，行业常用三种解决方案：

1、将 CAD 文件与结果文件移出文件库后开展工作

开展仿真前，先对模型执行文件打包操作，并将仿真结果保存路径设置为文件库以外的本地目录。该方式可将所有仿真数据隔离在本地，与正式库文件区分开。仿真分析完成后，再将模型与结果文件一并检入 SOLIDWORKS PDM，作为设计流程中的一个版本存档。

2、CAD 文件保留在文件库内，结果文件单独存至库外

保持 CAD 文件存放于 PDM 文件库中，同时配置仿真算例，将结果文件保存至文件库以外的本地文件夹。该方式可彻底规避结果文件检出、检入异常问题，保障所有用户正常访问文件。

3、CAD 文件与仿真结果文件统一存放在文件库内

将 CAD 文件与仿真结果文件全部存放至文件库内。在此模式下，操作人员开展 ** 有限元分析（FEA）** 时，务必手动检出 CWR 文件及各类临时文件，确保仿真运算过程中可正常覆盖原有文件数据。

保障 SOLIDWORKS 仿真文件管理规范统一

SOLIDWORKS 仿真模块会生成独立的外部文件，用于存储仿真运算与结果展示所需的全部数据。单个 CAD 文件内的每一项仿真算例，都会生成专属的结果文件组，因此规范的文件管理必不可少。若管理不当，大量结果文件会迅速造成目录混乱。

按照最佳操作规范，仿真结果文件应统一存放至本地，以此保障最优运行性能、减少故障发生、降低程序崩溃与数据损坏的风险。网络驱动器、云端存储、同步文件夹均不适合存储仿真结果，这类存储方式会引发显性或隐性的各类问题。

即便暂时没有弹出报错信息，将结果文件存放至上述位置，也会造成运行卡顿、程序无故崩溃等问题。从项目初期就合理配置仿真结果存储路径，不仅能节省运维时间、减少操作困扰，还能让整个仿真工作流程更加稳定可靠。
