SOLIDWORKS Plastics 仿真如何降低试错成本

设计部门内部潜藏的低效问题，往往要等到零件移交模具车间之后才会暴露。设计师耗费数日完成塑料零件设计，导出 STEP 文件并下发生产，结果模具厂商反馈该零件无法注塑成型。

在这个阶段修改几何模型会带来高昂成本与工期延误，尤其是模具设计工作已经启动之后。这就是试错成本。在设计阶段使用 SOLIDWORKS Plastics 仿真，设计师可以自主把控制造结果。在投入资金加工专用模具之前，借助仿真对照注塑工艺的实际约束条件完成设计验证。

本文介绍工程团队运用 SOLIDWORKS Plastics 的四项实操方法，提前识别成型缺陷，向模具厂商交付更符合制造要求的设计方案。

最佳实践 1：划分网格前整理干净的 CAD 几何

塑料仿真前处理最常见的故障根源之一就是几何处理不到位。设计师经常在 CAD 中创建复杂塑件以及多实体零件。如果凸台或者筋板没有正确合并，实体之间存在微小缝隙，网格划分器就无法生成连续的计算域，进而产生重叠单元或者边界处不匹配单元。就算存在网格问题的算例能够勉强运行，结果也无法正确表达预期几何形态。启动仿真之前，应当仔细核查 CAD 几何。设计师必须保证所有需要贴合的面完全共面。在 CAD 模型中消除这类几何不一致问题，远比等到复杂网格划分失败后返工要高效得多。

最佳实践 2：使用【编辑 / 检查】工具诊断网格失败

网格划分失败时，在复杂零件上定位确切报错位置是一件很棘手的事。我们近期遇到南非一家包装制品厂商，在对复杂多实体零件开展填充分析时，网格生成因几何冲突持续失败。

核查文件后，诊断工具标记出近 3000 个不匹配单元。由于零件结构复杂，无法快速一键修复。

我们单独对每一个实体进行网格测试，发现单个实体都可以正常划分网格，说明报错全部来自多个未合并实体之间的交界面。想要定位真实缝隙位置，用户可以使用网格功能里的【编辑 / 检查】选项，查看【重叠区域】。按实体逐一排查，把庞大的报错清单转化为可逐项处理的检查项。

最佳实践 3：借助浇口位置顾问优化浇口布置

浇口位置对零件充模成败影响巨大，尤其在具备多处可选进胶位置的复杂零件上。浇口设置不当，会造成熔体提前冻结、注塑压力过高以及严重外观缺陷。设计师不必把这项关键决策交给模具车间，可直接在注塑模设计环境中使用【浇口位置顾问】属性管理器。

软件自动扫描模型几何、选定材料以及开模方向，最多给出十个合适的进胶位置。该工具一项非常实用的功能是设置排除区域。设计师可以指定禁止放置浇口的外观面或者关键功能面，避免在不允许出现浇口痕迹的位置生成浇口方案。快速查看结果预览，设计师可以查看填充云图预览，在定稿模具方案前，预判推荐浇口位置能否实现均衡充模。

图 1：浇口位置顾问生成的填充形态与进胶位置结果预览，外观面与功能面已设为浇口排除区域。

最佳实践 4：利用结果顾问获取即时反馈

即便使用高级仿真，解读仿真数据有时仍存在难度。设计师养成习惯，算例运行完成后查看内置的【结果顾问】。该功能分析计算数据，针对潜在问题给出实用设计建议与排障提示。

顾问会核查可制造性指标，例如填充时间、压力分布、公称壁厚。一旦检测到问题，会给出清晰可落地的几何修改方案。

这些建议不能替代工程师专业判断，但可以作为切入点，帮助排查算例结果异常的原因。

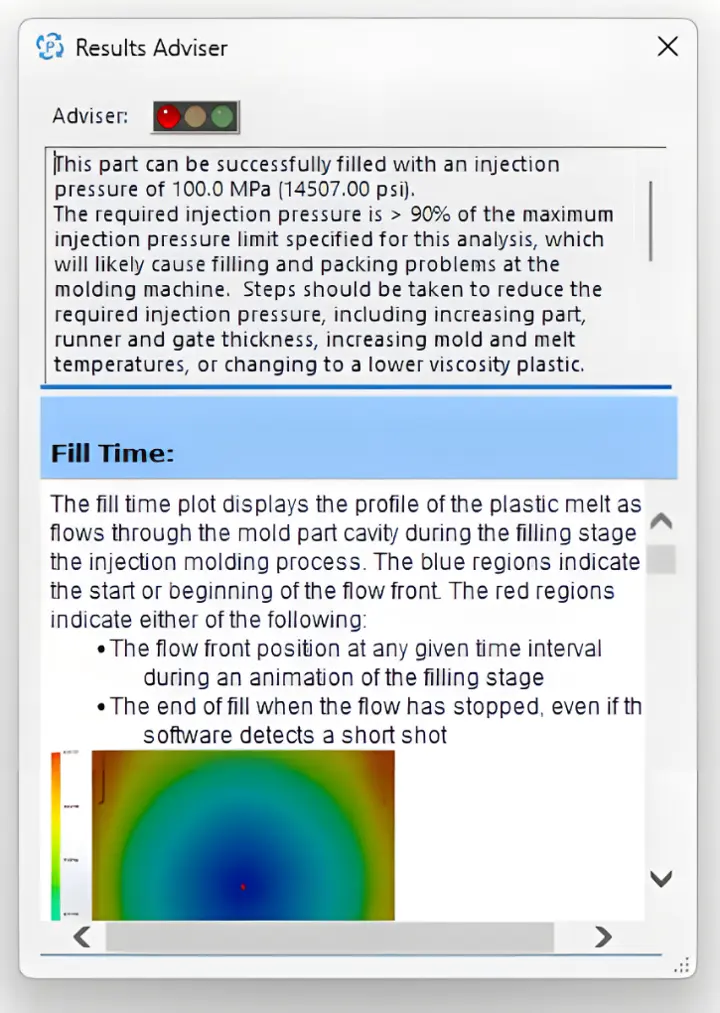

图 2：已完成算例的结果顾问预览。型腔虽然可以顺利充满，但系统给出建议，用于降低所需注塑压力。

通过 SOLIDWORKS Plastics 仿真掌握设计主动权

自主把控设计质量，意味着在图纸移交模具厂商之前就充分考虑制造可行性。SOLIDWORKS Plastics 让设计师在修改几何成本较低的阶段，提前排查成型隐患。提前消除几何重叠、选定合理浇口位置、依靠结果顾问排障，工程团队可以摆脱经验猜测，避免代价高昂的模具改模与生产延期。

归根结底，这种主动式方案打通了 CAD 设计环境与现场生产之间的鸿沟，节约时间与预算。SOLIDWORKS Plastics 并不会取代资深模具师傅的经验，而是在双方沟通之前，为设计师提供充足的研判依据。通过提前排查几何缺陷、评估浇口位置、掌握充模规律，工程与制造团队可以在改造成本尚低时解决潜在问题，而不是等到模具加工完成之后。

要点总结：

整理 CAD 几何，保证模型各面按照设计意图正确衔接；

隔离问题区域，使用【编辑 / 检查】工具诊断网格失败；

使用浇口位置顾问自动寻找最优浇口方案；

查阅结果顾问，将仿真数据转化为可落地的几何修改方案。

SOLIDWORKS Plastics 帮助设计师提前识别制造问题，向模具厂商交付经过充分评估的设计方案
