SOLIDWORKS二次开发高效插件ICTBox(第5期)：无2D图零部件

在日常的机械设计工作中，图纸的完整性管理往往是一个容易被忽视却又至关重要的环节。当设计团队完成一款复杂设备的三维装配体设计后，通常需要将其中每一个非标零件转化为工程图，才能交付生产。

然而，一个现实且棘手的难题随之浮现：如何快速、准确地判断装配体中的哪些零部件已经出过工程图，哪些还没有？传统人工检查方式需逐一对零件进行文件查找、核对与记录，对于包含200–300 个零部件的中型装配体，单次完整检查平均约耗时30–60 分钟，太耗时了！因此ICT开发出可以更省时省力的小工具ICTBOX，可以检查【无2D图零部件】，大幅缩短图纸完整性检查时间！

ICTbox免费下载：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

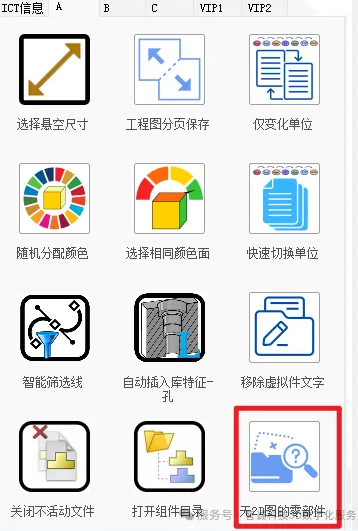

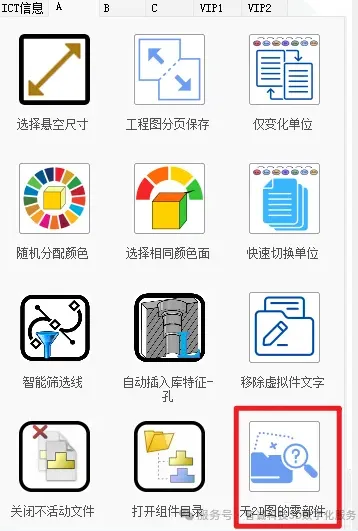

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以检查【无2D图零部件】，实现对装配体内零部件是否制作了工程图的检查，并进行选中高亮提示。

功能亮点：

从装配体树里按照上述条件找到的零部件进行判断，如果该3D零部件所在的目录下，没有和其名字相同的工程图，则认为该3D零部件没有工程图，并会被选中。

操作指南

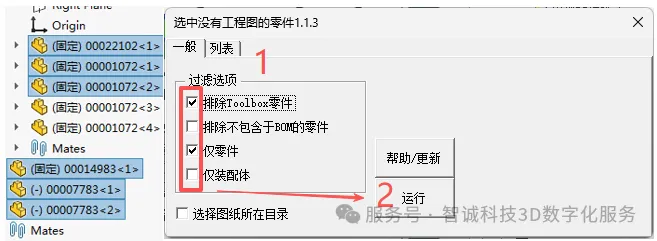

用过滤选项可以进行以下几种零部件类型的过滤。点击运行后，无图纸的零件将被选中显示：

注意：

以下几种零件默认是不纳入考虑范围：

1、压缩状态的零部件

2、虚拟零部件

3、装配体阵列特征里的零件

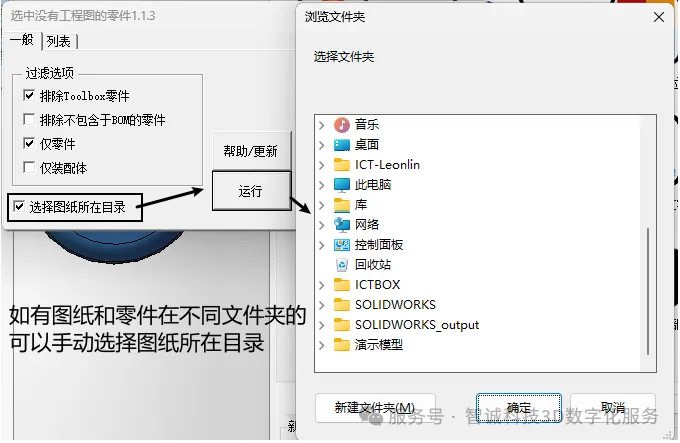

选择图纸所在目录：如有图纸和零件在不同文件夹的可以手动选择图纸所在目录。

总结

ICTBox 无 2D 图零部件检查功能，可在装配体中一键自动筛选出未创建工程图的零件。相比传统人工逐件核对，大幅缩短图纸完整性检查时间、降低漏检风险，有效保障装配体出图齐全、生产下发无误。

通过该功能的实践应用，企业可显著降低图纸管理的时间成本与错误风险，将设计人员从繁琐的重复核对中解放出来，专注于更具创造性的核心设计工作，从而真正实现设计数据的高效流转与标准化管理。
