SOLIDWORKS二次开发高效插件ICTBox(第4期)：零件数量和输入属性

在日常的设计工作中，我们常常会遇到一个看似简单却容易引发连锁问题的环节：零件数量的统计与传递。据统计，对于包含200至300个零部件的中型装配体，设计人员平均每次设计变更需要耗费30至60分钟进行手工数量核对与图纸修订。

为了解决这一痛点，我们在装配体环境下，自动统计零件的总用量，并将该数值直接写入零件的“文件属性”中。通过这种机制，查看单张零件图的工艺人员或生产人员便能一眼获知其所需的确切数量。

立即下载：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

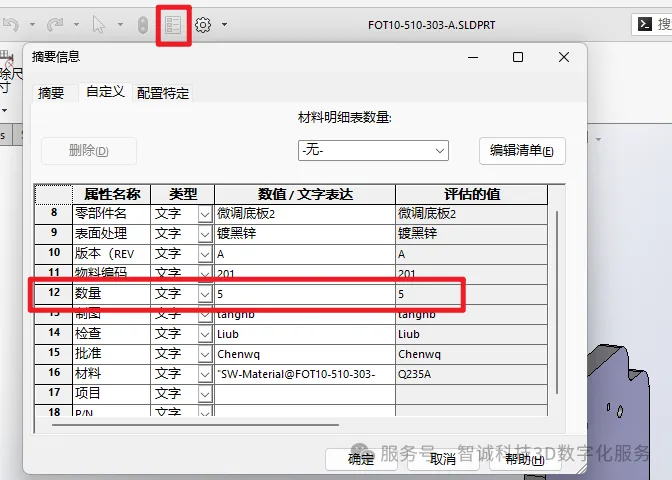

在装配体的情况下，计算零件的数量，并将该属性写入该零件的“文件属性”。

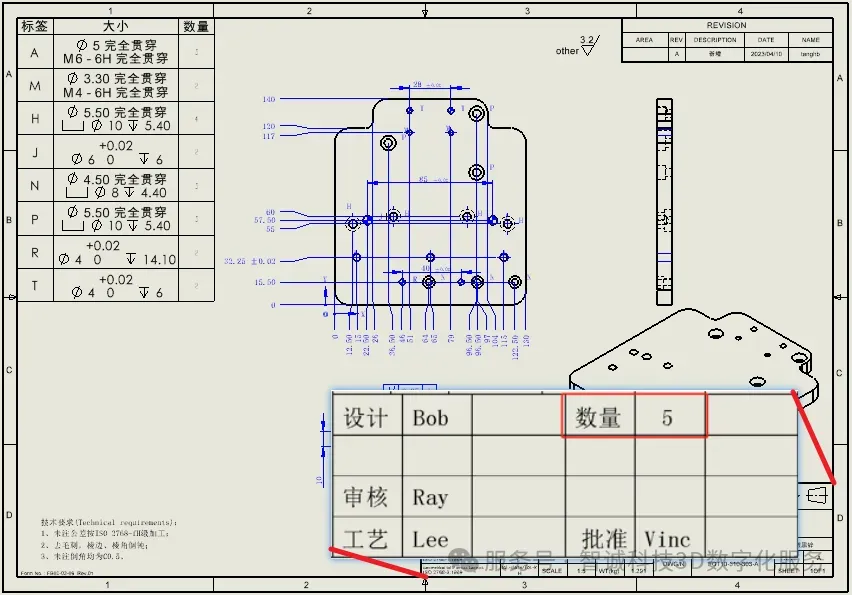

属性将可以用于在工程图标题栏或材料明细表里显示零件数量，这样我们查看单张零件图时，便可知所需生产数量。

操作指南

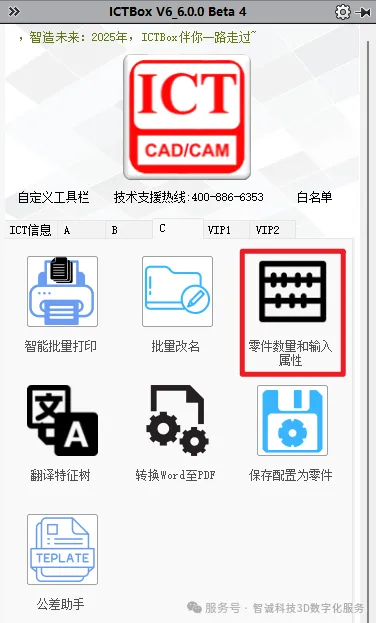

使用SOLIDWORKS二次开发的ICTBOX高效工具，使用【零件数量和输入属性】功能，可以实现对当前装配体的零部件，进行数量属性的统计和输入。

数量属性将会被用于工程图标题栏数量体现。步骤如下：

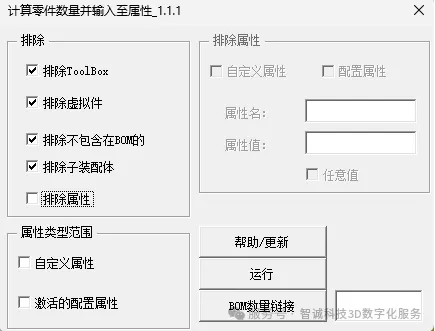

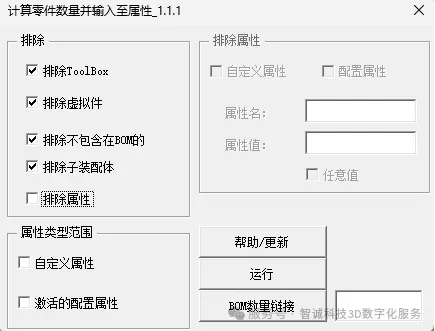

1、设置排除零部件内容，和属性范围；

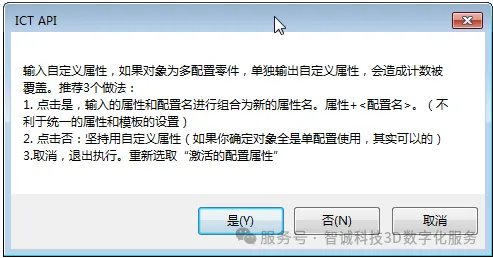

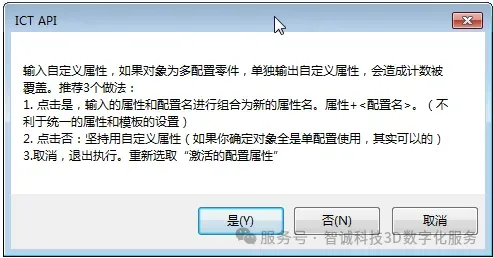

2、如果“输入属性类型”勾选了“自定义属性”，那么请仔细阅读弹窗，有3个去向可供选择；

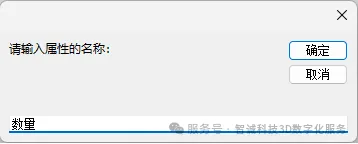

3、输入属性名称，一般可以直接输入“数量”；确认后即可自动修改零部件的数量属性。

总结

本功能可在装配体中一键统计零件数量，并自动写入零件属性，告别人工统计；

数量属性可直接用于零件图标题栏与明细表，打开零件图即可查看生产数量；

大幅提升数据准确性，减少设计变更耗时，降低库存与停工风险。

更多功能详情请查看：ICTbox 帮助文档
