SOLIDWORKS二次开发高效插件ICTBox（第22期）：自定义特征配置尺寸

在设计包含大量尺寸的复杂零件时，工程师常常需要在数百个尺寸中反复翻找——寻找那些需要频繁修改的关键尺寸。这些尺寸分散在设计树的各个特征中，每次修改都要展开多层特征、寻找对应的草图尺寸。

在配置设计中，这种问题更加突出。当需要在不同配置中修改同一组尺寸时，每次都要重新定位和修改，繁琐且易出错。

ICTbox免费下载使用：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以通过【自定义特征配置尺寸】功能，将需要多次修改的尺寸集中展现在一个面板中。

通过将关键尺寸整理为配置特征对象，工程师无需在设计树中翻找，即可在集中面板中快速修改。（此功能在装配体层级同样适用）

操作演示

1、在模型中选中需要集中管理的尺寸（可Ctrl多选尺寸）；

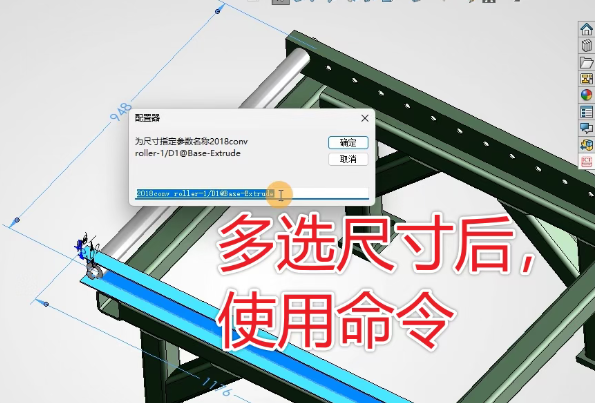

2、点击【自定义特征配置尺寸】功能按钮，按需配置尺寸名称；

3、在设计特征树内，会生成"配置尺寸"的特征对象；

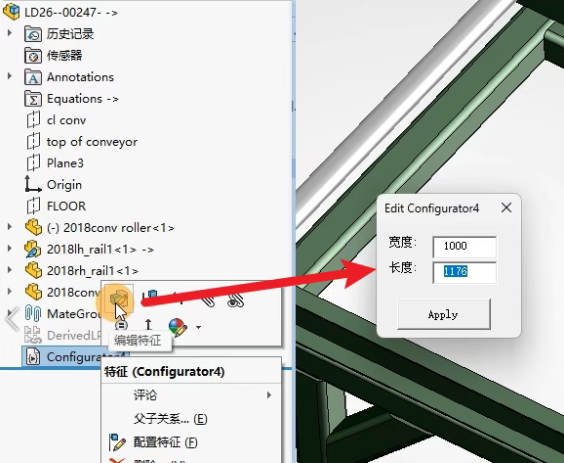

4、右键编辑该特征对象，即可在对话框中输入尺寸值进行设计修改；

5、修改参数后，会按输入的数值更新到尺寸上，从而参数驱动模型的变化。

总结

【自定义特征配置尺寸】让关键尺寸的管理从"大海捞针"变成了"信手拈来"。通过将频繁修改的尺寸集中管理，大幅减少了翻找和定位的时间开销。

对于配置多样、尺寸参数复杂的零件，该功能的提效效果尤为显著，让工程师更专注于设计本身而非寻找尺寸。
