SOLIDWORKS二次开发高效插件ICTBox（第23期）：智能筛选线

在草图绘制和模型编辑中，经常需要按类型选择特定的线条——比如选择所有圆弧进行整体倒圆角、选择所有直线进行长度统计、或者选择所有曲线进行路径规划。当草图或模型边线数量较多时，手动逐个选取不仅效率低下，而且容易漏选。

更复杂的是，在圆弧类线条中，有时需要区分整圆和部分圆，有时还需要根据半径数值范围进行过滤。传统做法只能靠目测和经验来筛选，没有任何自动化辅助手段。

ICTBox免费下载使用：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

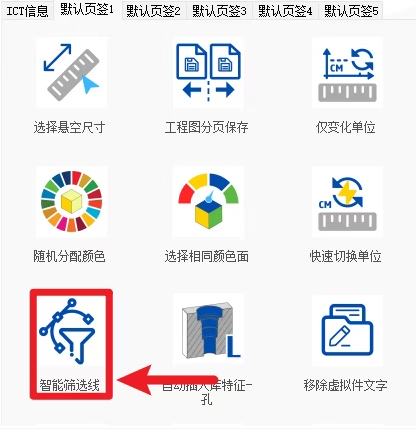

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以通过【智能筛选线】功能，快速按照类型（圆弧、直线、曲线）将对应的草图线或模型的边线选中。

操作演示

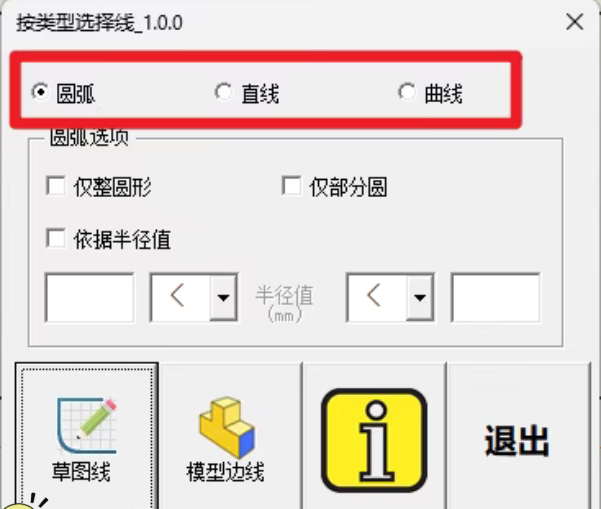

类型选择：

圆弧：可在草图或模型边线中快速选中所有圆弧

直线：快速选中所有直线

曲线：快速选中所有曲线

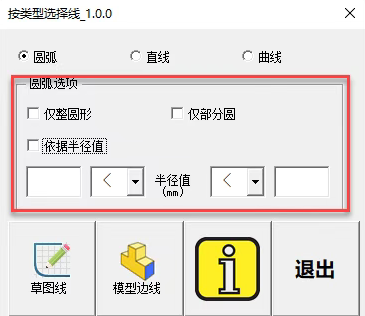

圆弧特殊选项：

1.整圆 / 部分圆： 可在"整圆"和"部分圆"两大类之间进一步筛选

2.半径过滤： 在类型基础上，可根据半径的数值范围进行过滤选择

选择对象：

草图线： 在草图编辑状态下，按选项类型对草图内的线条进行快速选取

模型边线： 选中1个面后点击运行，按选项类型对面上的边线进行快速选取

总结

【智能筛选线】让线条选择从"人工目测"升级为"智能过滤"。无论是草图绘制阶段批量修改线条属性，还是模型编辑阶段快速选中特定边线，都可以通过设置类型条件一键完成。对于包含大量线条的复杂草图，该功能的提效效果尤为显著。
