在 3DEXPERIENCE平台上管理非 CAD文档

智诚科技ICT通过本文将讲解如何在 3DEXPERIENCE 平台上添加并使用非 CAD 文档，涵盖从将文件添加至协作空间，到发布时对这些文件进行格式转换的全流程操作。让我们开始在 3DEXPERIENCE 平台上进行文件管理吧！

添加文件

我们首先讲解如何将非物理产品类文件添加至 3DEXPERIENCE 平台。所有使用SOLIDWORKS 协同设计器的用户都熟悉物理产品的添加方式，但对于产品的非 CAD 数据类规范文件或附加信息，我们该如何使用呢？平台提供了多款应用来实现这类文件的添加，本案例将使用书签编辑器，为我们的产品添加一份材料规范文件。通过书签编辑器添加文件，系统会自动为文件创建书签关联。

使用书签编辑器将文件添加至协作空间的步骤：

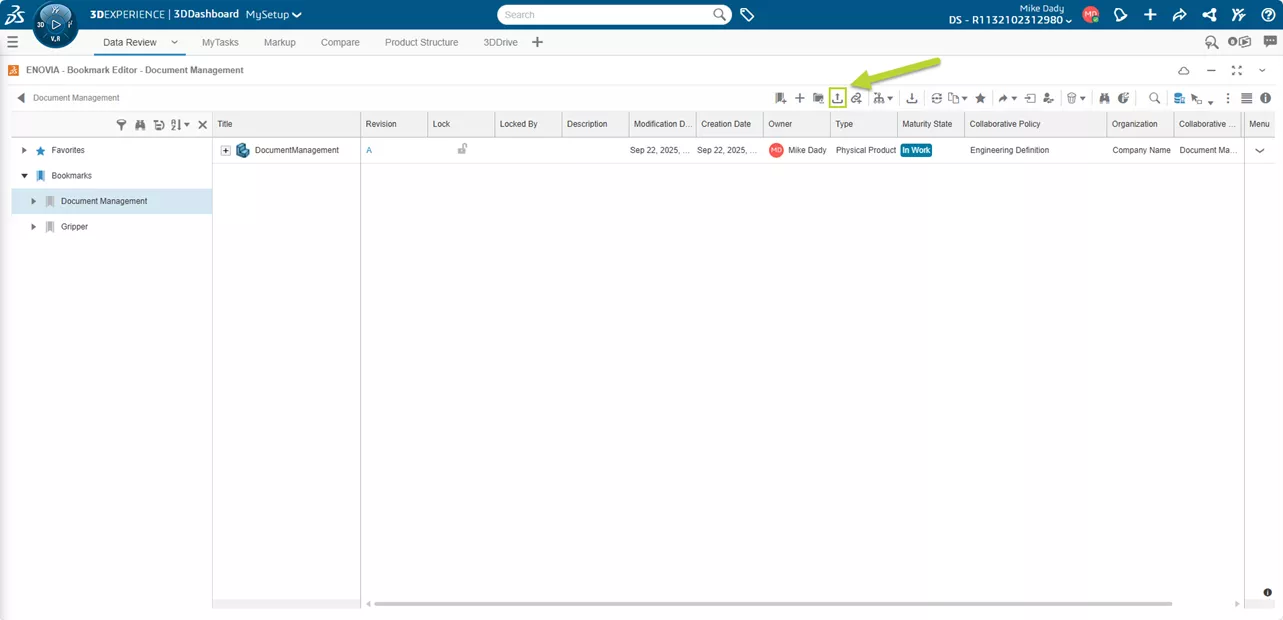

1、在书签编辑器中，单击上传按钮。

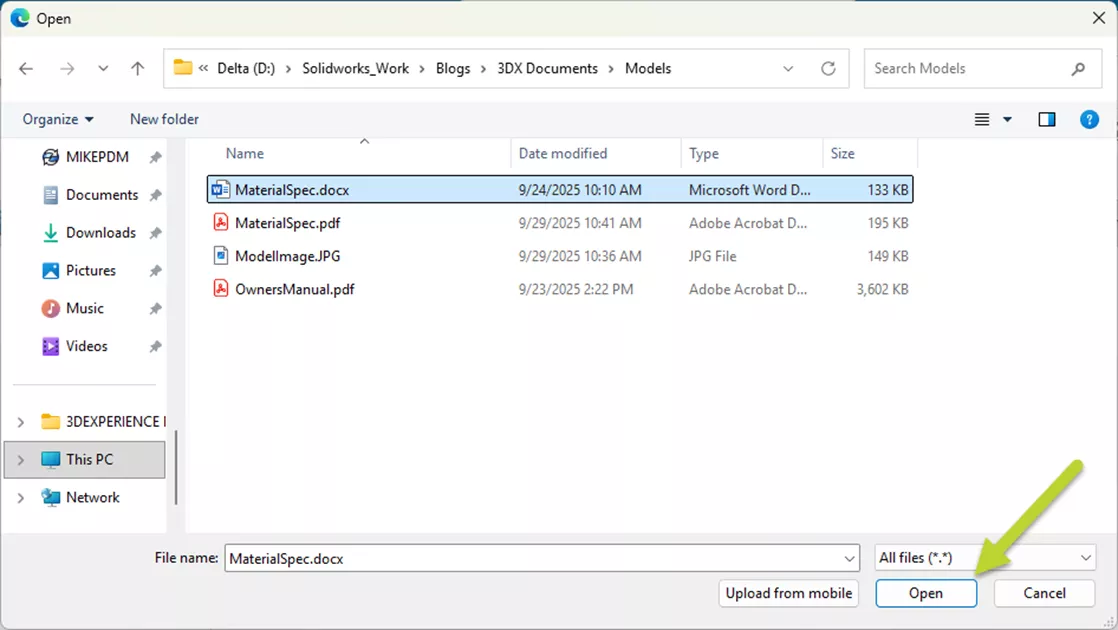

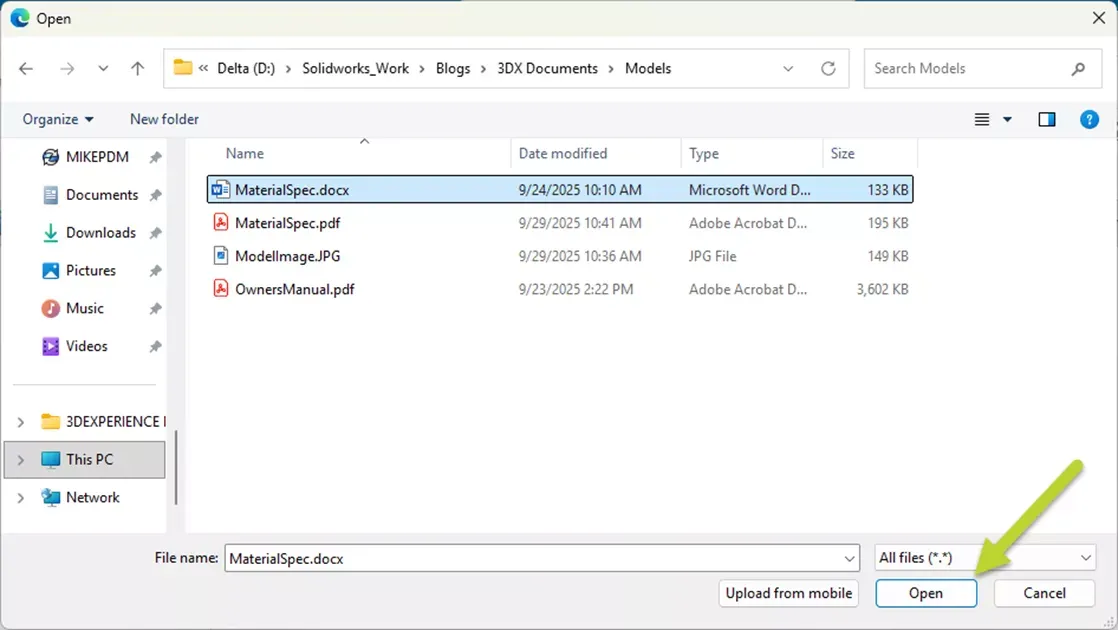

2、从本地计算机中选中所需文件，单击打开。

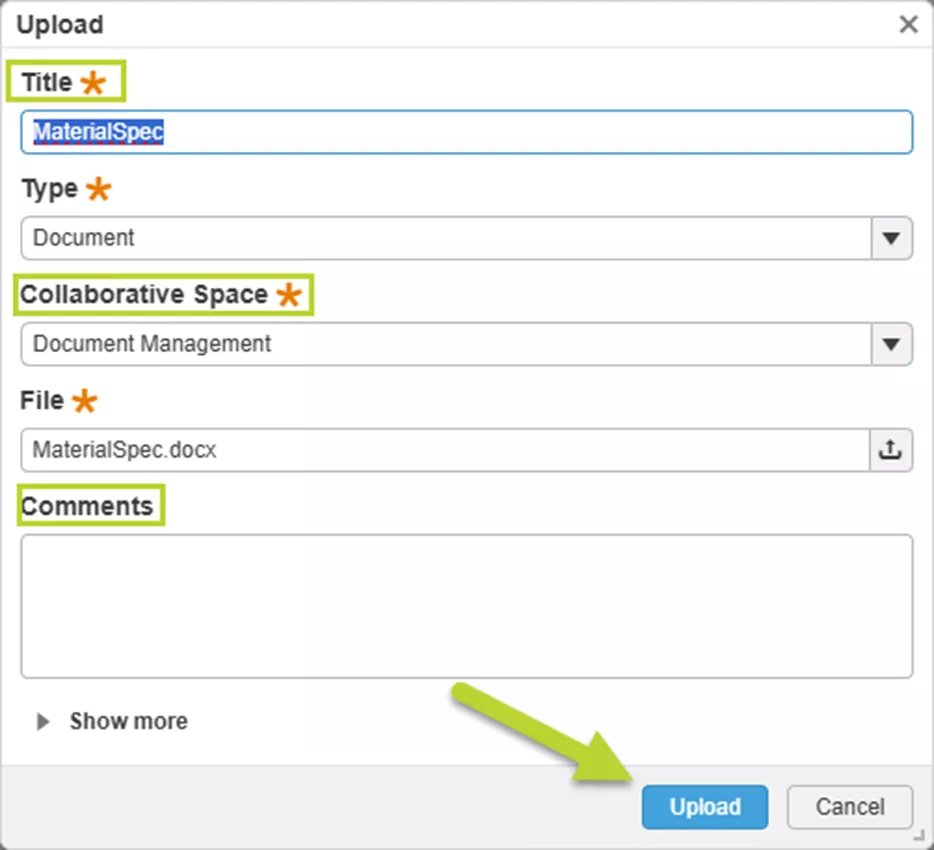

3、在上传窗口中，设置文件标题、目标协作空间，并按需填写备注信息。

4、单击上传，完成文件添加流程。

查看文件

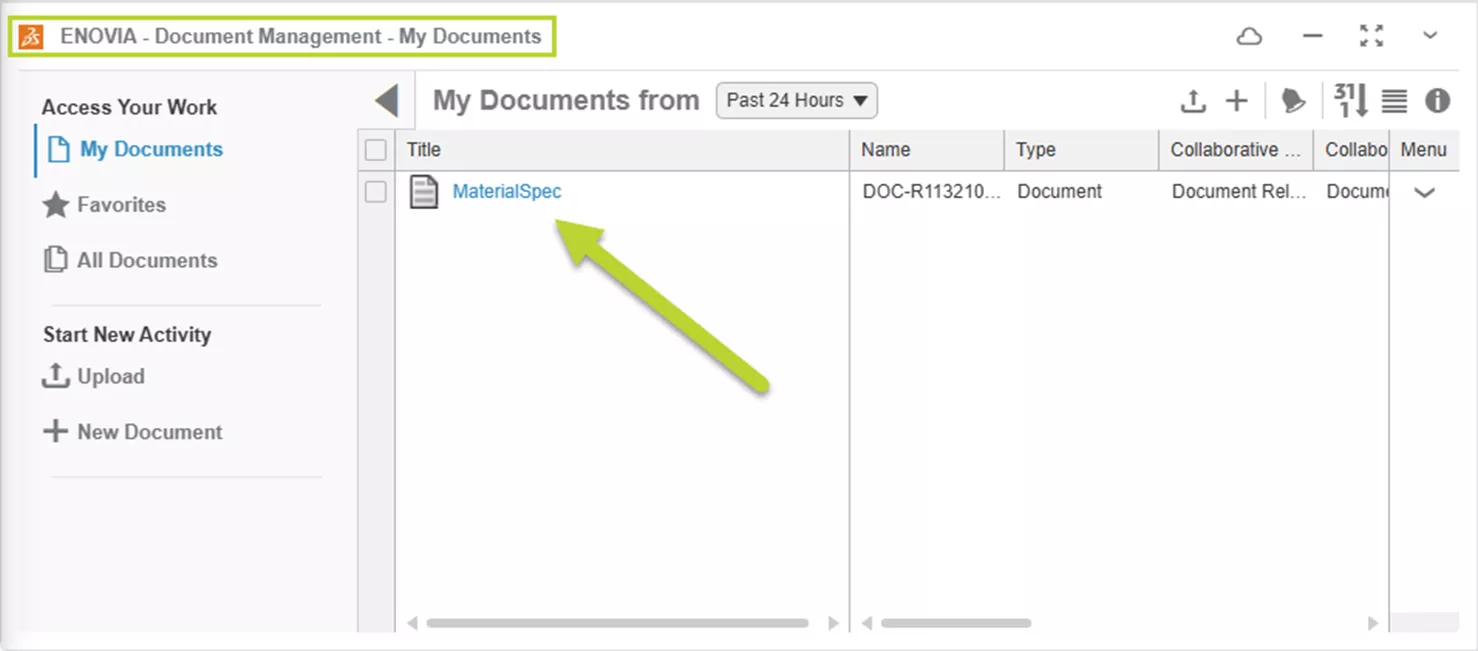

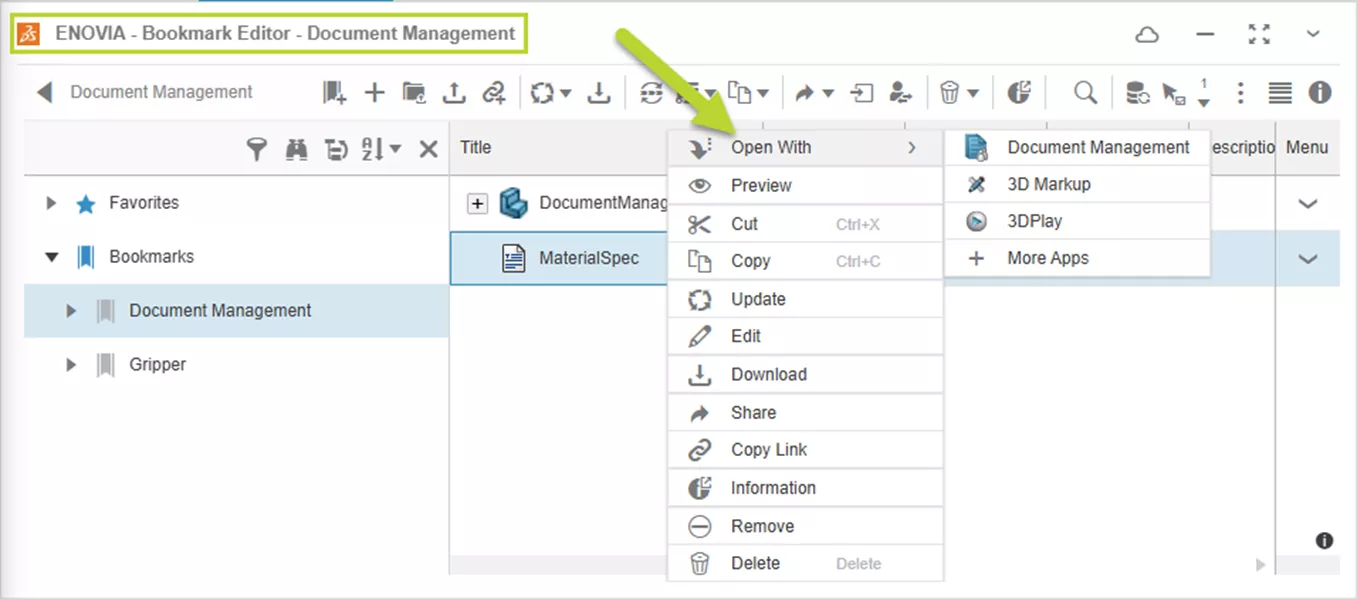

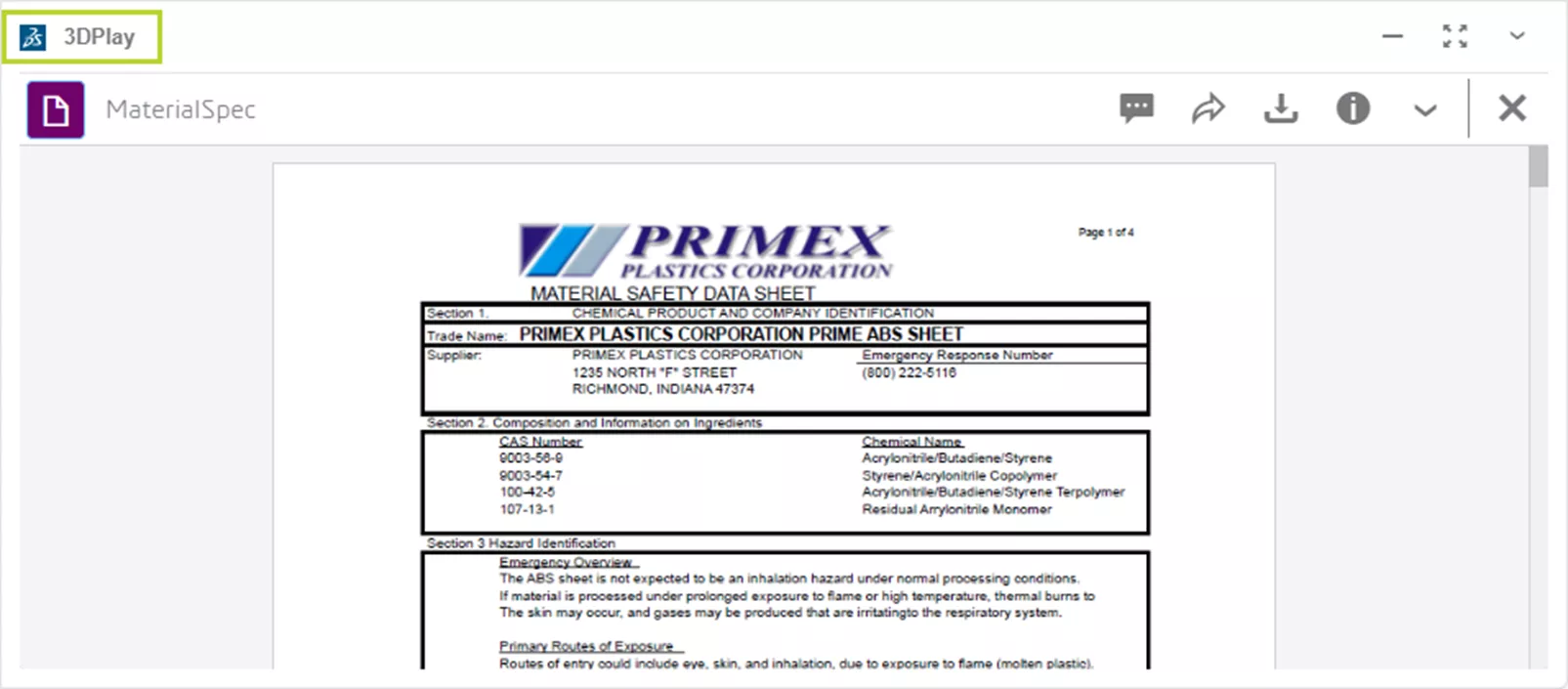

文件添加完成后，可通过多种方式查看。你可以使用文档管理器应用，单击文档名称查看；也可以在书签编辑器中右键单击文件，选择通过多款应用打开；还可以直接将文件拖放至3D 播放器中进行查看。

将规范关联至对象

我们已经将材料规范文件添加至协作空间，接下来可以将其关联至对应的物理产品。规格文档是会对设计及下游流程产生影响的文档，因此规格文档必须经过审核与批准，同时规格文档会被视为物理产品的子对象。

多款应用均支持添加规范，书签编辑器正是具备该功能的工具之一。

将文件作为规范关联至对象的步骤：

1、选中目标物理产品。

2、打开该产品的信息面板。

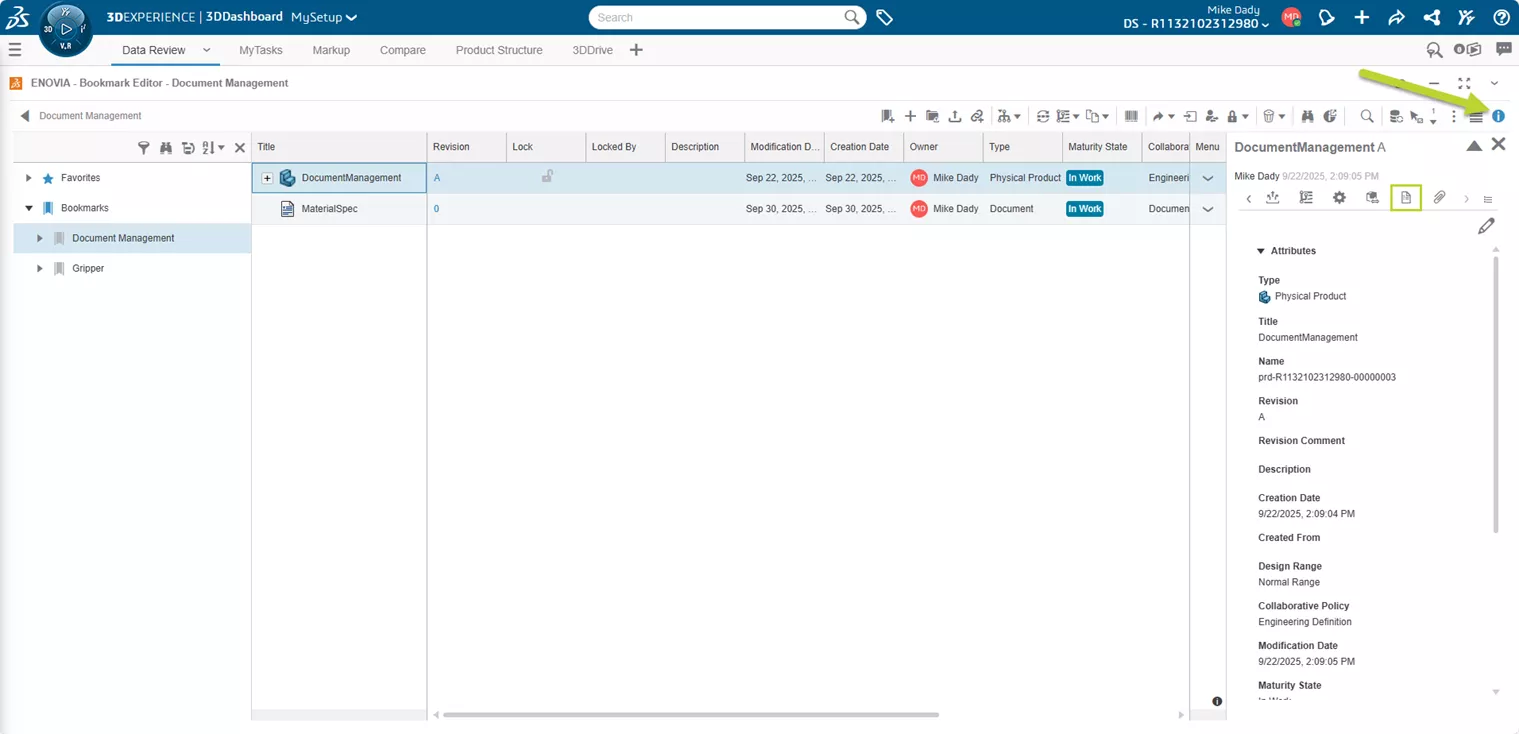

3、在信息面板中，单击下一项箭头，显示规格文档图标。

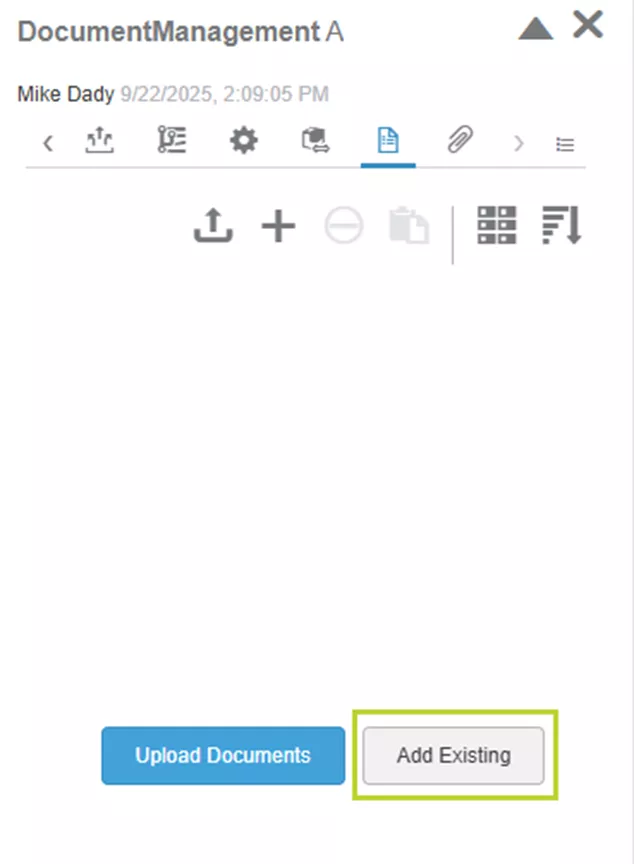

4、单击规格文档图标。

5、由于文件已上传至协作空间，选择添加现有文件。

注意：你也可以在此步骤通过上传文档，直接将新文件上传至协作空间。

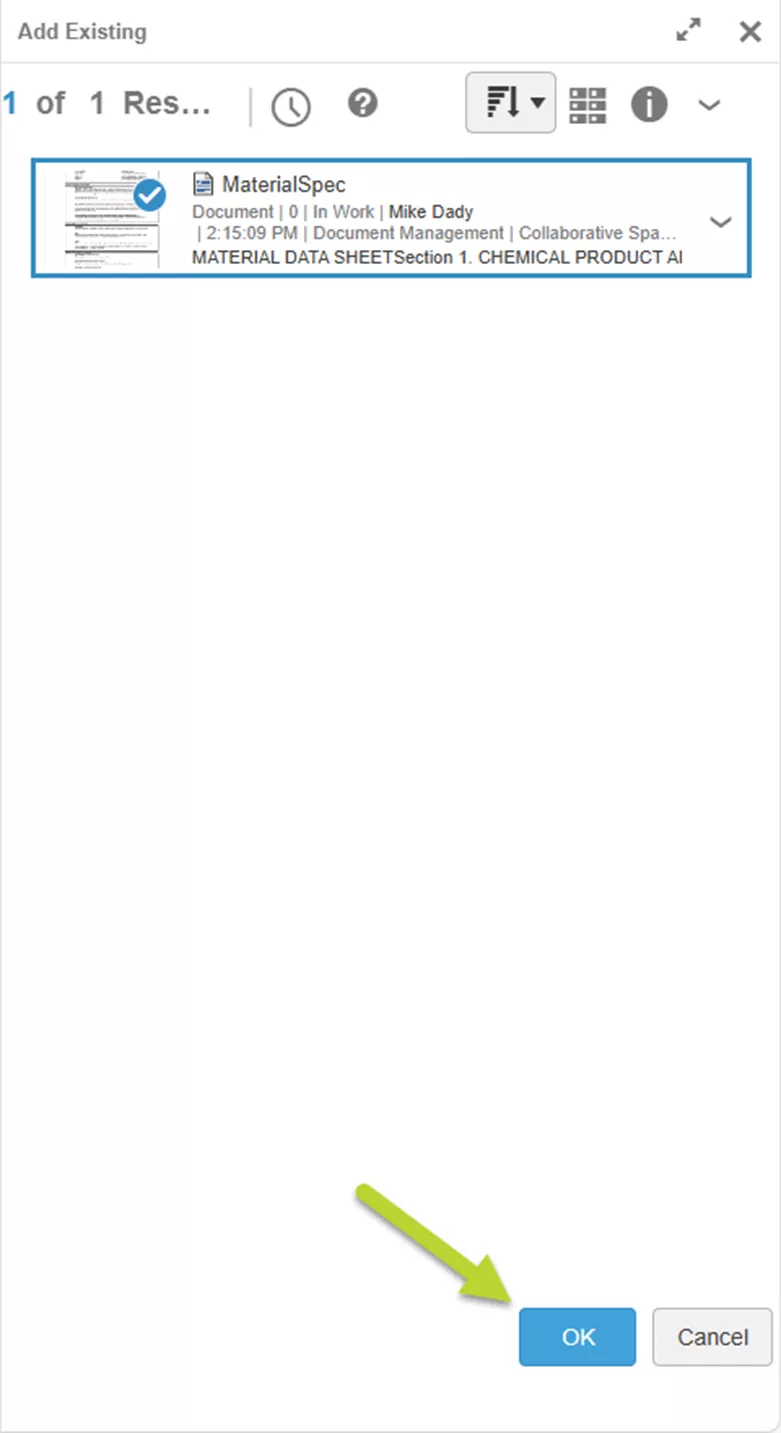

6、选中目标文件，单击确定。

注意：仅当对象未发布时，才能移除关联的规格文档。此外，企业租户可能已配置规则：若规格文档这类子对象未发布，不允许父对象发布。使用规格文档功能时务必留意该规则。

为对象添加附件

附件适用于不参与物理产品定义的其他辅助类文件，因此附件不会成为物理产品的子对象。这意味着，在产品成熟度流程的任意阶段，都可以为物理产品添加或移除附件。

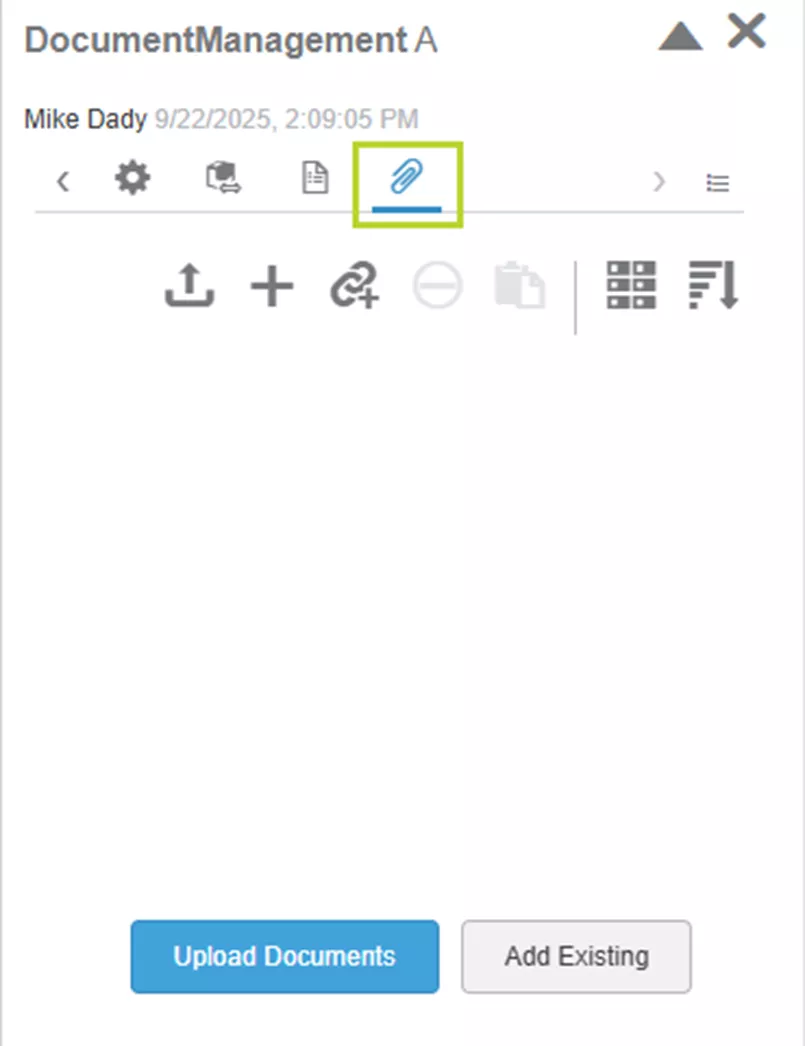

为对象添加附件的操作与添加规范类似：在信息面板中单击附件图标，既可从本地驱动器上传文档，也可从协作空间添加现有文件。

添加规范 —— 方法二

第二种为物理产品添加文档的方式，是通过工程发布应用实现。

通过工程发布应用添加规范的步骤：

1、在应用中打开目标产品。

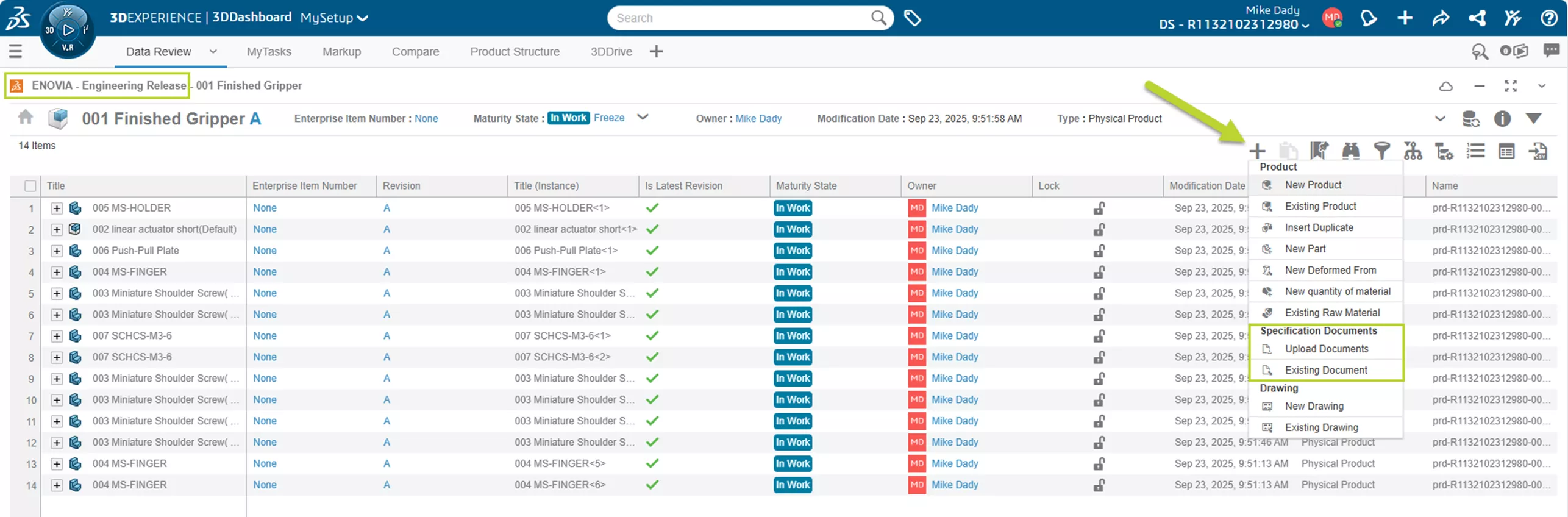

2、单击加号图标，选择上传新文档或使用现有文档。

3、从本地完成上传，或选中协作空间中的现有文档，完成添加。

发布时转换文档

与物理产品一致，文档可在发布时转换为其他格式，用于下游业务流程。与所有管理操作相同，该流程需要企业租户的平台管理员权限。

为文档添加转换规则的步骤：

1、进入平台管理仪表板。

2、选择内容选项卡。

3、向下滚动页面，双击协作空间配置中心。

4、在左侧面板中向下滚动，选择派生格式管理。

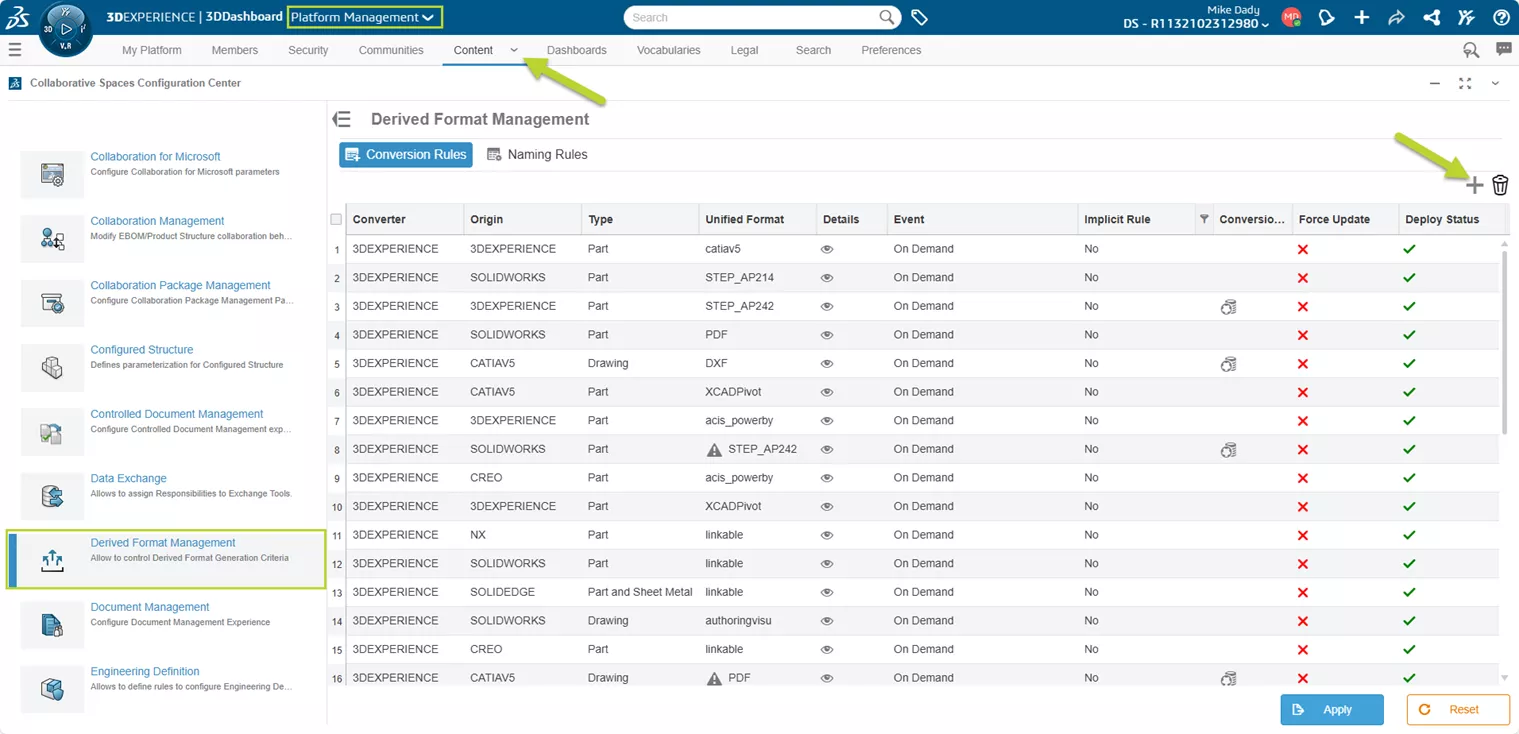

5、单击加号图标，添加新规则。

6、在新建转换规则对话框中，将转换器设置为Office 文档转换器（异步）。

7、确保类型设置为字处理器文档。

8、勾选强制更新复选框。

9、确保事件设置为状态变更时。

10、将目标状态修改为已发布。

11、单击确定。

12、向下滚动至派生格式管理规则列表底部，即可查看新建的规则。

13、单击应用，启用该规则。

注意：使用该转换规则，需要为企业租户购买并消耗企业知识产权集成积分（XXC）。

修订文档

最后一项内容，是讲解如何在协作空间中修订文档。该操作同样在书签编辑器应用中完成。

修订文档的步骤：

1、在应用中选中目标文档。

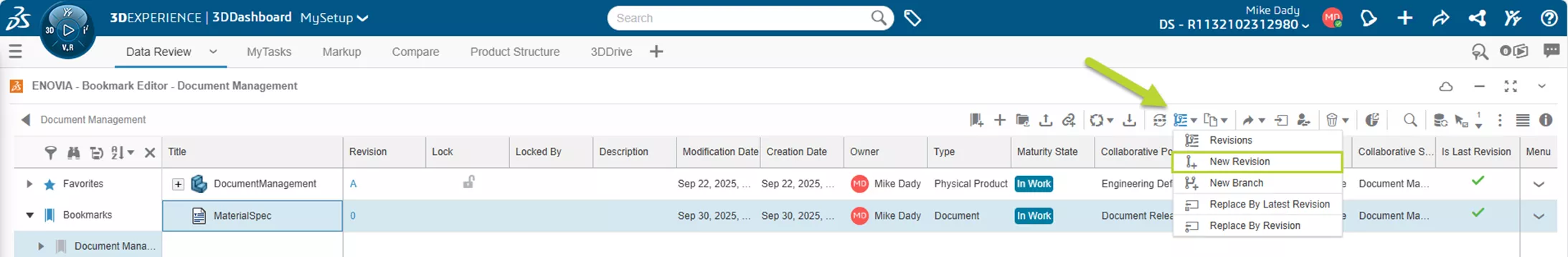

2、单击修订下拉菜单，选择新建修订版。

3、在弹出的提示框中，单击修订。

4、在列表中选中新建的修订版。

5、单击修改命令下拉菜单。

6、若本地已存在修改后的文件副本，在下拉菜单中选择更新，上传修改后的副本。

7、若无本地修改副本，选择编辑，系统会下载文件供你修改。

注意：选择编辑后，文档会自动锁定，禁止他人修改。

8、在本地完成文件修改后，返回修改下拉菜单，选择更新，上传修改后的文件副本。

希望本篇博客能帮助你掌握在 3DEXPERIENCE 平台协作空间中管理非 CAD 文档的方法。
