3DEXPERIENCE R2026x FD04实操教程：自然形状应用修复不完整中面曲面

作为 R2026x FD04 版本用户帮助文档的组成部分，SIMULIA 研发团队发布了全新 3DEXPERIENCE 教程，标题为 “使用自然形状修复曲面”。本教程讲授如何使用【自然形状】应用修复实体零件不完整的中面。

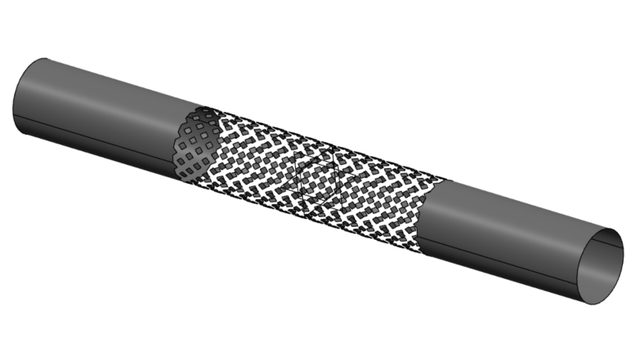

本教程演示如何使用【自然形状】应用修复实体零件不完整的中面。

教程所使用的零件模型较为简单，获取中面还有更为直接的方式。但本教程介绍的技术手段可应用于复杂度更高的零件。

您将学习如何：

• 在零件上创建中面，并对不完整结果进行管理。

• 使用几何集将特征整理为逻辑分组。

• 使用自然形状简化边线。

导入模型并在几何理想化应用中打开

导入模型，打开【结构模型创建】应用，随后切换至【几何理想化】应用。

从【结构模型创建】进入【几何理想化】，可自动完成抽象形状的创建，并将原始几何复制至抽象形状内。

准备工作：下载下方压缩包文件，并将其中的示例数据解压至本地计算机。

DiamondKnurledBar.zip

1、将模型导入 3DEXPERIENCE 平台。

a、在顶部菜单栏点击【添加】，然后选择【导入】。

b、指定 3DXML 文件的存储位置与文件名。

c、展开【选项】，选择【作为新对象】。

d、点击【确定】。

模型在【产品查找器】应用中打开。

2、在操作栏的【导航】区域，点击【打开】。

3DEXPERIENCE 平台新建标签页。除了在 3D 视图中央显示模型之外，该标签页还包含与物理产品关联的全部信息。模型结构信息位于窗口左侧的树结构中。若树结构未显示，可按下 F3 键调出。

3、通过【指南针】点击【结构模型创建】。弹出【FEM】对话框。

4、选择【FEM】。【结构模型创建】应用打开，加载空白有限元模型（即不含预定义网格的有限元模型）。

5、在【几何理想化】中打开模型。

a、在操作栏的【标准】区域，点击【理想化】。

b、在【目标形状】对话框中，选择【创建抽象形状】并选中该零件作为参考形状。

c、点击【确定】。

应用程序创建抽象形状，将原始几何复制插入抽象形状内，并打开【几何理想化】应用。

创建中面并分离端面

使用中面工具生成不完整中面。将中面拆解为独立面，随后将端面移入单独几何集，方便后续处理。

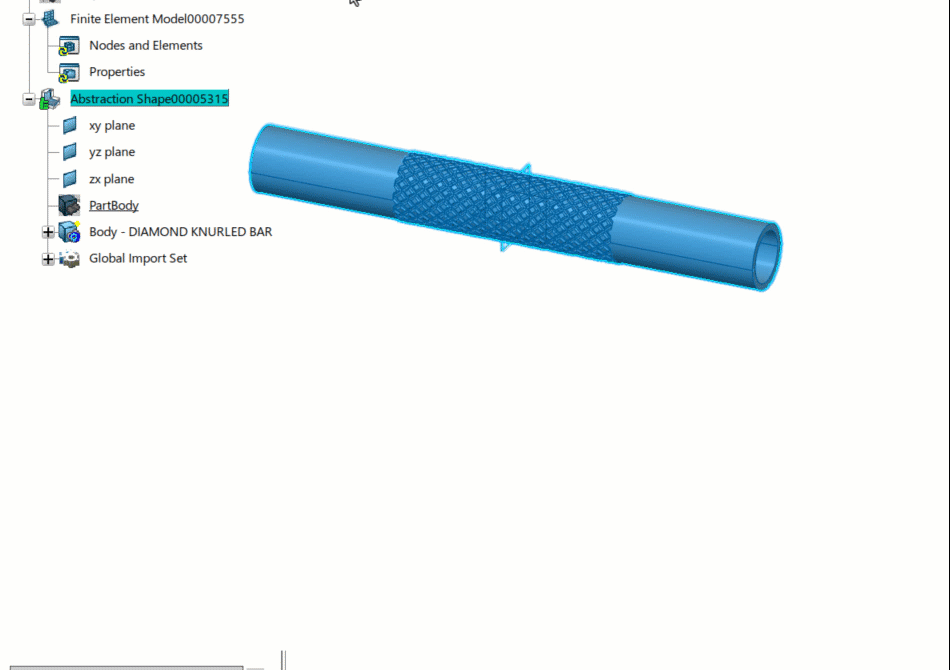

1、为中面创建几何集，命名为 Midsurface。

a、在树结构中选中抽象形状，在快捷工具栏选择【几何集】。

b、选中新建几何集，按下 Alt+Enter。

c、在属性对话框的【特征属性】选项卡，输入特征名称：Midsurface，点击【确定】。

2、在操作栏的【理想化】区域，点击【中面】。弹出【中面】对话框。

3、在 3D 视图中选中零件作为支撑体，点击【确定】。中面计算耗时约一分钟。随后应用程序弹出报错信息，提示无法计算完整中面。

4、点击【确定】关闭报错信息，同时关闭所有警告提示。

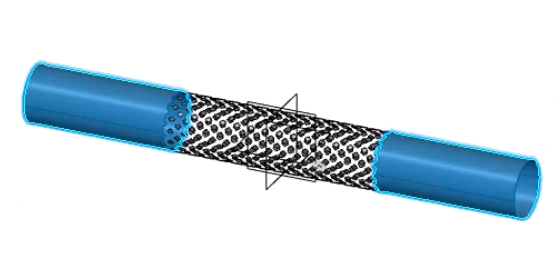

5、在【中面】对话框中，点击【管理部分结果】，然后点击【确定】。3D 视图中可查看生成的部分中面。

6、在抽象形状下方新建几何集，命名为 Disassembly。

7、在 Disassembly 几何集下方再新建两个几何集，分别命名为 Knurl 与 BarEnds。

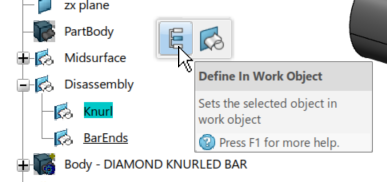

8、将 Knurl 几何集定义为工作对象。

a、点击 Knurl。

b、在快捷工具栏选择【定义工作对象】。

9、在操作栏的【变换】区域，点击【拆解】，然后在 3D 视图中点击模型。

10、选择【所有单元】选项，点击【确定】。应用程序将中面拆解为 439 个独立曲面。

11、右键单击 Midsurface 几何集，选择【隐藏 / 显示】隐藏该几何集。

12、在 3D 视图中，按住 Ctrl 键点选四个端面。

13、右键单击选中对象，在快捷菜单选择【树定位到预选对象】。树结构将定位聚焦至所选面。

14、在树结构中右键单击选中的面，在快捷菜单选择【选定对象】>【更改几何集】。

15、目标选择 BarEnds 几何集，点击【确定】。应用程序将选中的四个面移动至 BarEnds 几何集。

16、隐藏 Knurl 几何集。

修复端面

使用自然形状移除端面中的微小边线。

1、新建几何集，命名为 Repair。

2、点击 Repair，将其设置为工作对象。

3、在操作栏的【标准】区域，点击【自然形状】。打开【自然形状】应用。

4、选中其中一个端面。

5、在快捷工具栏点击【应用工业上下文】。Natural Shape自然形状依托工业上下文实现圆角识别等功能。本例中工业上下文不产生关键影响，可直接使用默认上下文。

6、移除微小边线。

a、按住 Ctrl 键点选曲面上尖角处的边线。提示：选中全部尖角边线需要仔细操作。如果误选中曲面，再次点击该曲面即可取消选择。

b、在快捷工具栏点击【擦除】。提示：也可以在操作栏【标准】区域找到【擦除】命令。

应用程序移除微小边线。

7、点击【退出应用】退出自然形状，返回【几何理想化】。应用程序在 Repair 几何集的树结构内生成自然形状对象。

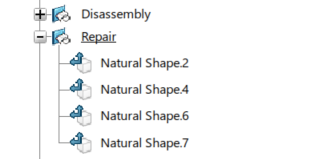

8、重复上述步骤，移除其余三个曲面的微小边线。Repair 几何集的树结构内将一共出现四个自然形状对象。

9、合并其中一个端面的两个曲面。

a、在操作栏【检查与修复】区域，点击【接合】。

b、选中同一个端面上的两个曲面。

c、勾选【检查相切】，点击【确定】。

应用程序在 Repair 几何集内生成接合特征。

10、重复上述操作，合并另一端的曲面。

11、接下来合并已完成接合的两个曲面：

a、在操作栏【检查与修复】区域，点击【接合】。

b、在树结构中选中之前创建的两个接合特征。

c、取消勾选【检查相切】与【检查连通性】，点击【确定】。

重建杆件

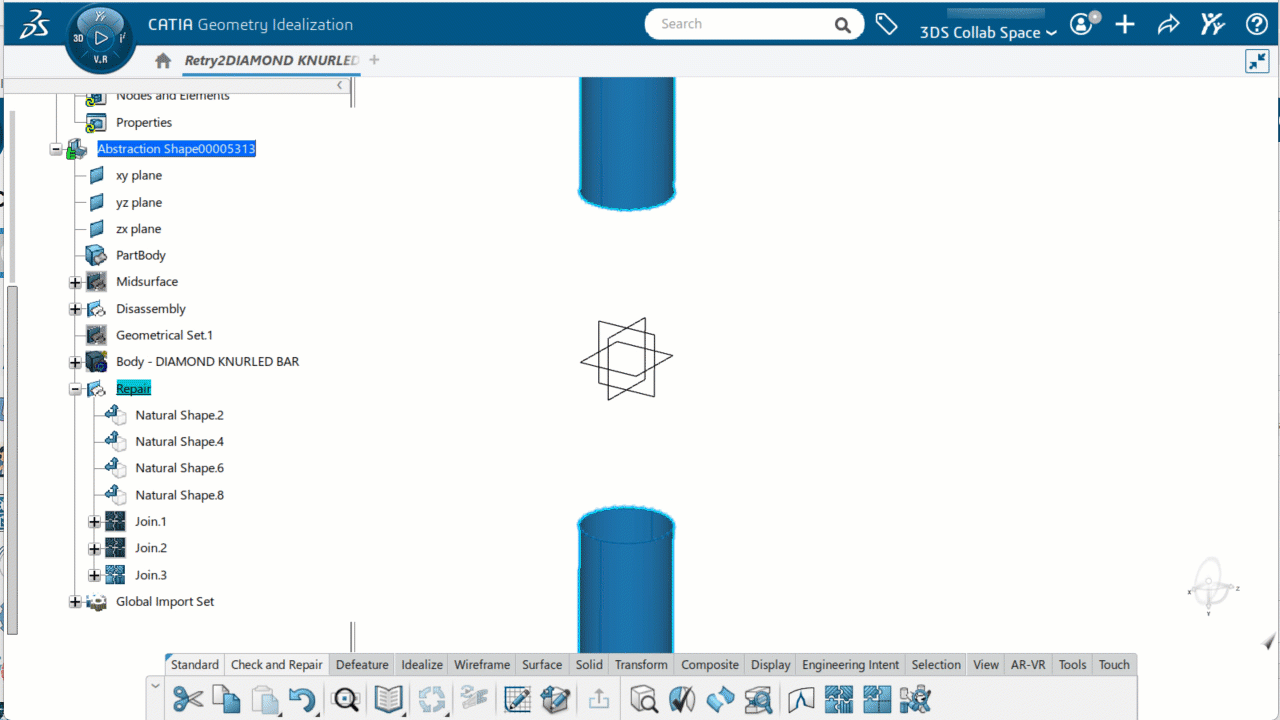

使用自然形状延伸修复后的边线，填补中间间隙。

1、将抽象形状下的零件实体（PartBody）定义为工作对象。

2、在操作栏【标准】区域，点击【自然形状】，选中第三个接合特征。

3、点击【应用工业上下文】。

4、选中端面两条相对的边线。

5、在快捷工具栏选择【拾取至】。光标变为吸管样式。

6、点击 ZX 平面。应用程序将边线延伸至 ZX 平面，闭合端面之间的间隙。

7、点击【退出应用】退出自然形状，返回【几何理想化】。

恭喜！您已成功完成本教程。
